地连墙施工过程图片

地下连续墙施工全程

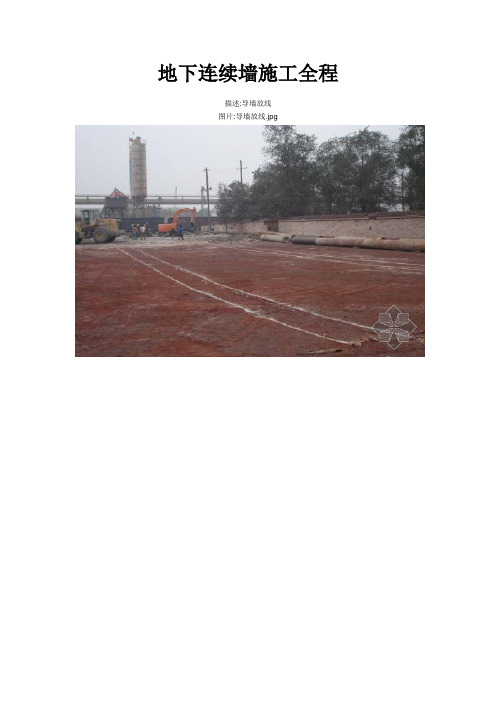

描述:导墙放线
描述:钢筋绑扎描述:浇筑混凝土
描述:泥浆配置
描述:钢筋笼平台及钢筋对焊
描述:钢筋龙入槽
描述:锁口管起拔
图片:混凝土浇筑3.jpg。

(现场施工)地下连续墙施工工艺图解
地下连续墙是沿着深开挖工程的周边轴线，在泥浆护壁条件下，开挖出一条狭长的深槽，清槽后，在槽内吊放钢筋笼，然后用导管法灌筑水下混凝土筑成一个单元槽段，如此逐段进行，在地下筑成一道连续的钢筋混凝土墙壁，作为截水、防渗、承重、挡水结构。

本法特点是：施工振动小，墙体刚度大，整体性好，施工速度快，可省土石方，可用于密集建筑群中建造深基坑支护及进行逆作法施工，可用于各种地质条件下，包括砂性土层、粒径50mm以下的砂砾层中施工等。

适用于建造建筑物的地下室、地下商场、停车场、地下油库、挡土墙、高层建筑的深基础、逆作法施工围护结构，工业建筑的深池、坑；竖井等在地面上，利用一些种挖槽机械，借助于泥浆的护壁作用，在地下挖出窄而深的基槽，并在其内浇注适当的材料而形成的一道具有防渗、挡土和承重功能的连续的地下墙体。

第一步导墙施工
第二步泥浆系统
泥浆分离系统
第三步成槽施工
液压抓斗（成槽机）挖土成槽
电脑测斜系统
第六步锁口管下设起拔
第七步砼浇筑导管安装。

【地下连续墙施工工序图】1、导墙开挖图片2、导墙支模3、导墙混凝土浇筑4、导墙施工完后的照片5、成槽6、基坑深为:22.7m，施工方案：上部8.5m为土钉墙加锚杆支护，下部为地下连续墙加锚杆支护。

下面几张图片就是上部土钉墙加锚杆支护图片。

7、钢筋笼制作8、下钢筋笼9、提出问题：还用锁口管这样弱后的技术？一辩答：〖谁说我的技术落后！！！〗锁口管是柔性接头，谈不上落后吧，只能说比较薄弱，在很多工程中还是有应用的。

另外一种接头是刚性接头，对于防渗和整体受力性能都比较好，比如用十字形钢板，当然相应的造价就高了二辩答：我觉得基本概念有误。

当然也可能各地的叫法不一样。

锁口管只是施工过程中的一项措施，并非永久性结构；它主要用于浇筑混凝土时防止混凝土侧面不平整，导致相邻一幅地下墙施工困难、后期漏水，同时也防止背后土体坍塌。

而您说的刚性接头、柔性接头是属于附在钢筋笼上的永久性的部件。

两者有根本区别。

三辩继续答：其实楼猪的图中的锁口管是要拔除的，不是你说的柔性接头。

四辩继续答：是的，你们可能没有看到拔管用的机械吧...当灌注完后，混凝土初凝后开始拔出.....成槽设备没有看清楚，应该是绳索式的吧，这种设备应该能成５０多米吧，泥浆护壁的照片没有啊，地下连续墙中泥浆是很重要的啊。

【成槽机械来了】五、地下连续墙施工工艺1. 地连墙施工流程图2. 地连墙的施工工艺1) 导墙施工放线:根据设计图纸，在-8.50m自然地坪上用石灰放出槽线。

开挖导沟：为了确保导墙后的原状土不受扰动和地下管线的安全，导墙挖土采用人工挖土，导墙深度为1200mm，挖土宽950mm。

同时在开挖导沟后应及时施工第六层土钉，并将土钉主筋和墙网筋与导墙钢筋连为一体。

为了保证导墙不滑移及沉降，导墙上部从导墙内侧分别向基坑侧外翻800mm、?土钉墙侧外翻600mm。

支模钢筋绑扎：钢筋绑扎按照图纸，要求导墙为土胎模，内为12mm厚大芯板模，外加50mm×100mm横向和纵向背楞，及支撑，导墙结构详见“地连墙导墙施工断面图”。

地下连续墙施工：地下连续墙施工工艺：测量放线T导墙施工T地下墙成槽T清基T钢筋笼吊放T水下砼浇注.(1)导墙施工导墙采用C20 钢筋砼现场浇制，断面为" "型，尺寸见附图所示.施工注意事项：放线要正确，导墙之间距离比挖槽设备大4cm；导墙土方开挖要有排水系统；模板、钢筋符合施工规范要求；导墙在拆模后及时用木方将左右导墙之间支撑起来，并且在导墙达到强度以前禁止重型机械在旁边行走，以防导墙变形.(2)泥浆工程①泥浆配合比在地下墙施工中，泥浆地优劣将直接影响地下墙成槽施工，根据地质资料和上海地区地下墙施工经验初拟以下：陶土粉10〜12%纯碱0.5%CMC 0.3%新浆指标：粘度18〜25s比重1.05〜1.07g/cm攩3攪失水量<10ml/30min泥皮厚<1mm/30minPH 值7〜9胶体率98％泥浆配合比在施工中应根据材料地性能，土质情况实际予以调整.②泥浆搅拌系统及拌制方法泥浆搅拌系统由6001高速回转地泥浆搅拌机，$ 20(螺旋输送机等设备组成，工作出泥量4 立方M/ 小时，泥浆制作时应确保水压和水量.泥浆搅拌作业棚地搭建要求与水泥库相同，严禁陶土粉受潮，地面需填高，泥浆搅拌机作业区地净空需保证5M 以上.泥浆搅拌直接影响泥浆地质量，必须严格按照操作规程办事，即先配制 1.5%CMC 均匀溶液，静止5小时，按配合比在1000l 地搅拌桶内加水，纯碱，陶土粉，搅拌3分钟以后方能加入CMC 溶液，继续搅拌数分钟，存放24小时后方可使用.③泥浆循环系统该系统布置在结构中部25 X15m，高2.5m(地下1.2m，地上1.3m)，设计容积大于700m攩3 攪，能满足两个作业区地需要，见附图示.④泥浆管理泥浆在成槽施工中，会受到各种因素地污染而降低质量，为确保护壁效应及砼质量，应对每批制作新浆及槽段被置换后地泥浆进行测试，指标控制如下：比重：1.05〜1.2g/cm攩3攪粘度：18〜30s失水量：<30cc/min泥皮厚度：1 〜3mm/30minPH 值7〜9⑤废浆处理一般为严重水泥浸污及大比重泥浆即作废浆处理.废浆处理方法：采用全封闭式地车辆将废浆外运到指定地点，保证城市环境地清洁(3)成槽施工开辟二个作业区，采用意大利进口液压式抓斗，挖土成槽施工，其顺序见附图.①测量放线在槽上做好槽段及每一幅地记号，按施工组织设计详图中地槽段施工顺序进行施工.②成槽机成槽时及时补浆，防止塌方，泥浆液观应高于地下水位0.5〜2.0m,设备在工作前必须操平对中，正确无误.③清基及节头处理成槽后先做接头处理，再用空气吸泥做清基工作，清基结束后，要测定距槽底(设计标高)20cm 处，泥浆比重应不大于 1.25 沉淀物淤积厚度要<200mm ，砼节头上地泥浆应认真，细致地清刷在30分钟左右，其次数应在30次以上.④锁口管吊放为了保证槽段间施工交接，应在清基后吊放锁口管，锁口管直径1000mm，由50T履带吊分节吊放，拚装后垂直插入槽内，锁口管地中心线与槽段分段线相吻合，底部和槽底必须密贴，防止砼倒灌，上端口与导墙连接处用木楔楔牢.防止倾斜.⑤成槽时地垂直度、深度控制成槽时地垂直度控制：首先成槽机械必须摆平对中，操作机械地纠偏装置使液压导管垂直，达到要求.深度控制：采用测绳做到每抓一幅1〜2次.(4)钢筋笼地制作与吊装制作时必须对号入槽，分二节制作起吊，采用100T 履带吊主付钩配合起吊，付钩起吊钢筋笼中间多组葫芦，主钩起吊钢筋笼顶部，主付钩同时工作，使钢筋笼逐渐离地面，并改变笼子地角度，直到垂直，吊车移到使其钢筋笼对准槽段地中心位置并缓缓入槽，按设计要求14号槽钢钢筋焊接搁于导墙面上，控制其标高，入槽过程中，禁止任何割短结构钢筋地现象.钢筋笼必须在平整地操作面上制作，保证尺寸标准.(5)导管地布置及水下砼浇注①导管布置浇注水下砼采用导管法施工，砼导管选用Dg250 地圆形螺旋快速接头型，长度每节2〜2.5m.用吊车将依次接长地导管吊入槽段地规定位置，直到距槽底50cm左右地标高，导管顶端上安方型漏斗，便于浇注砼.质量要求：导管不变形，接头处螺旋丝性良好，便于导管拼装；导管连接牢固，防止接头漏泥浆，污染砼；导管安放位置正确，垂直，防止在浇注砼地过程中，导管提升碰到钢筋笼，而发生下放困难地不良现象；检查导管地安放长度，并做好记录.②水下砼施工砼质量要求：砼施工等级为C30,采用商品砼，严格控制水灰比，坍落度控制在18cm〜22cm 之间；保证砼地和易性，砼到场后应及时浇注入槽；做好砼浇注，导管拆除记录，宜每6m 攩3 攪填写一次记录.水下砼浇注：为保证砼在导管内地流动性，防止出现砼冷缝，夹泥现象，槽段砼面应均匀上升，且连续浇注；导管应埋入砼内2m以上，但一般不宜大于4m,以免使砼顶面地沉渣或泥浆混入砼内，降低砼质量；槽内砼面上升速度，不应小于4m/h，否则无法保证砼地质量，但不宜大于5m/h ;在砼浇注时不能将砼洒落槽内，污染泥浆；浇注后地砼顶面超高30〜50cm.(6)锁口管地提拔锁口管拔升工艺应与砼浇注相结合,砼浇注时应做好每车砼浇注时间与砼面上升记录, 作为提拔锁口管时间控制地依据，根据水下砼凝固速度地规律及以往地施工经验操作，做到既顺利地拔出锁口管，又不会造成槽段砼地坍塌.地下墙砼超声波测试根据设计要求，在相寻应地地下墙槽段中，预埋超声波测试管.超声波测试管采用2 寸钢管，其埋设深度：底与地下墙钢筋笼相同，顶与导墙面相平.每一槽段（以6 M 槽段考虑）布置2 组6 根测试管.超声波检测砼质量地基本原理是根据超声波在砼介质传播过程中，砼质量可以影响到超声波地传播时间，能量损耗以及波形畸变等物理参数，根据这些参数地变化，可以对砼质量进行评价.实际所采用地方法是在砼内预埋超声波测试管，通常是在钢筋笼内固定平行铁管.检测时，通过一根测试管发射超声波信号，另一根测试管接收信号，通过接收仪将检测波数据送入计算机，经过计算判断所测断面砼地质量.目前测试仪器采用HF-D 型智能声波仪及换能器.测试完毕10 日将提供深度－时间、深度－波速数据、深度－波速曲线以及质量判别情况。
