(19)中华人民共和国国家知识产权局(12)实用新型专利(10)授权公告号 (45)授权公告日 (21)申请号 201920535881.5(22)申请日 2019.04.19(73)专利权人 上海振华重工（集团）股份有限公司地址 200125 上海市浦东新区东方路3261号(72)发明人 尤海宇　张新元　项旭东　徐建中　陆世华　樊文斌　张贇　王兵　(74)专利代理机构 上海集信知识产权代理有限公司 31254代理人 吴明华(51)Int.Cl.B23Q 7/00(2006.01)B23Q 1/25(2006.01)(54)实用新型名称一种用于台车架钻孔时的翻转辅助设备(57)摘要本实用新型一种用于台车架钻孔时的翻转辅助设备，包括钻床，还包括轨道，设于轨道上的运输设备，运输设备通过转向设备在轨道上进行转向，设于运输设备后道的翻转设备，及设于翻转设备后道的台车架搁置台，台车架搁置台位于钻床下方。

本实用新型解决现有技术中的不足，简化了钻孔操作过程，同时又保证了操作者的安全，提高了工作效率。

权利要求书3页 说明书9页 附图38页CN 209774135 U 2019.12.13C N 209774135U权　利　要　求　书1/3页CN 209774135 U1.一种用于台车架钻孔时的翻转辅助设备，包括钻床，其特征在于：还包括轨道，设于轨道上的运输设备，运输设备通过转向设备在轨道上进行转向，设于运输设备后道的翻转设备，及设于翻转设备后道的台车架搁置台，台车架搁置台位于钻床下方；所述轨道，包括运输轨道，及设于运输轨道后道的翻转轨道，运输轨道设置呈十字型，运输轨道间设有滑触线槽，所述转向设备位于十字型运输轨道的交叉点位置，用于轨道纵向、横向的转向贯通；所述转向设备，包括转向设备底座，转向设备底座内设有转向盘驱动电机、定位锥装置，转向盘驱动电机的输出轴上通过键连有小驱动齿轮，转向设备底座上方设有转向盘，转向盘通过齿圈与小驱动齿轮相啮合，转向盘下表面设有若干个锥形座，锥形座均与定位锥装置相适配，转向盘上表面设有滑触线槽，转向设备底座与转向盘之间设有承载钢珠；所述运输设备，包括运输设备小车，运输设备小车沿运输轨道运行，设于运输设备小车上表面的载物台，及设于运输设备小车侧面的集电器装置，集电器装置与运输滑轨间的滑触线槽、转向盘上表面的滑触线槽相适配；所述翻转设备，包括大车机构，大车机构沿翻转轨道运行，设于大车机构上表面的夹持机构，及用于驱动夹持机构的旋转驱动机构。

专利名称：一种预制构件生产用翻转架专利类型：实用新型专利
发明人：顾江飞,徐佳杰,王溢钏
申请号：CN201721644621.9
申请日：20171130
公开号：CN207645268U
公开日：
20180724
专利内容由知识产权出版社提供
摘要：本实用新型公开了一种预制构件生产用翻转架，包括底座，底座上设有支撑架，所述支撑架背离底座的一端铰接有转动架，转动架的一端设有底架，所述转动架的一侧设有与转动架固定的固定挡板，另一侧活动设有压紧挡板，所述压紧挡板背离固定挡板的一面设有第一气缸，所述转动架对应底架的另一端设有第一限位挡板和第二限位挡板，所述第一限位挡板的一端与第二限位挡板的一端转动连接，所述第一限位挡板的顶部开设有若干凹槽，所述第二限位挡板上设有若干与若干凹槽一一配合的限位块，第一限位板和第二限位板的转动连接处设有用于驱动第一限位板和第二限位板朝向底架运动的第二气缸，本实用新型提供了一种预制构件在转动时稳定的预制构件生产用翻转架。

申请人：绍兴市永坚建筑科技有限公司
地址：312000 浙江省绍兴市杭州湾上虞经济技术开发区
国籍：CN
代理机构：绍兴市越兴专利事务所(普通合伙)
代理人：蒋卫东
更多信息请下载全文后查看。

(19)中华人民共和国国家知识产权局(12)实用新型专利(10)授权公告号 (45)授权公告日 (21)申请号 201922436909.2(22)申请日 2019.12.30(73)专利权人 天津市华天世纪机械有限公司地址 300000 天津市西青区中北工业园阜盛道30号(72)发明人 丁桐　(74)专利代理机构 北京众合诚成知识产权代理有限公司 11246代理人 张海洋(51)Int.Cl.B66F 19/00(2006.01)(54)实用新型名称一种大型工件翻转工装(57)摘要本实用新型的目的是提供一种大型工件翻转工装，包括：支撑底架、侧支撑架、侧保护板、承托件、限位臂与支撑梁，其特征在于：侧支撑架设置有两条，两条侧支撑架分别固定焊接在支撑底架的上端，侧保护板设置有两条，分别设置在侧支撑架的内侧，两条侧保护板之间相互平行设置，在两条侧保护板之间设置有翻转板，翻转板为中空结构，用于翻转工件，翻转板的两侧分别与两条侧保护板之间通过螺栓相互固定连接，侧保护板的外侧固定连接有用于转动翻转板的转轴，侧保护板通过转轴架设在侧支撑架的内侧。

本实用新型可以有效的防止大型工件受力变形的问题，防止了工件在翻转的过程中工件容易受到损坏的问题。

权利要求书1页 说明书3页 附图1页CN 212101922 U 2020.12.08C N 212101922U1.一种大型工件翻转工装，包括：支撑底架、侧支撑架、侧保护板、承托件、限位臂与支撑梁，其特征在于：所述侧支撑架设置有两条，两条侧支撑架分别固定焊接在所述支撑底架的上端，所述侧保护板设置有两条，分别设置在所述侧支撑架的内侧，两条侧保护板之间相互平行设置，在两条侧保护板之间设置有翻转板，翻转板为中空结构，用于翻转工件，翻转板的两侧分别与两条侧保护板之间通过螺栓相互固定连接，所述侧保护板的外侧固定连接有用于转动翻转板的转轴，侧保护板通过转轴架设在侧支撑架的内侧，所述侧保护板的内侧焊接有两条用于承托翻转板的承托臂，承托臂位于翻转板的下端，承托臂与翻转板之间通过螺栓相互固定连接。

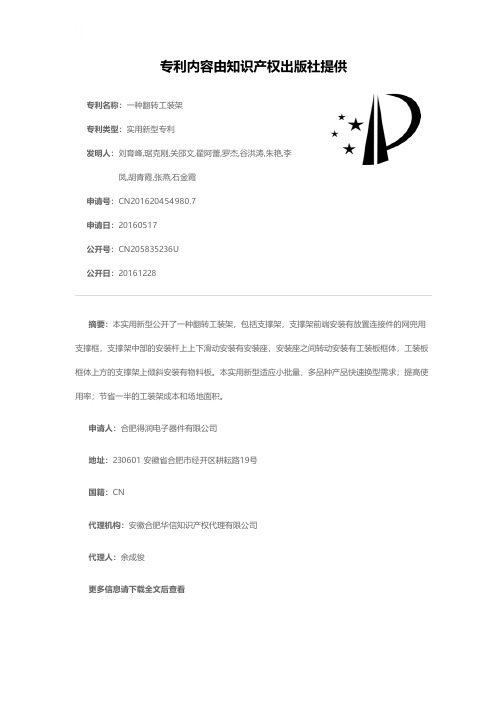

专利名称：一种翻转工装架
专利类型：实用新型专利
发明人：刘育峰,琚克刚,关邵文,翟阿蕾,罗杰,谷洪涛,朱艳,李凤,胡青霞,张燕,石金霞
申请号：CN201620454980.7
申请日：20160517
公开号：CN205835236U
公开日：
20161228
专利内容由知识产权出版社提供
摘要：本实用新型公开了一种翻转工装架，包括支撑架，支撑架前端安装有放置连接件的网兜用支撑框，支撑架中部的安装杆上上下滑动安装有安装座，安装座之间转动安装有工装板框体，工装板框体上方的支撑架上倾斜安装有物料板。

本实用新型适应小批量、多品种产品快速换型需求；提高使用率；节省一半的工装架成本和场地面积。

申请人：合肥得润电子器件有限公司
地址：230601 安徽省合肥市经开区耕耘路19号
国籍：CN
代理机构：安徽合肥华信知识产权代理有限公司
代理人：余成俊
更多信息请下载全文后查看。

专利名称：一种机械零部件生产加工用翻转装置专利类型：发明专利
发明人：田书成
申请号：CN202010835521.4
申请日：20200819
公开号：CN111872906A
公开日：
20201103
专利内容由知识产权出版社提供
摘要：本发明公开了一种机械零部件生产加工用翻转装置，包括固定限位板，所述固定限位板的内部开设有滑动卡槽，所述固定限位板的外端面均匀固定安装有固定安装板，所述滑动卡槽的内部滑动卡接有翻转调节机构，所述翻转调节机构的前端连接有固定翻转台，所述翻转调节机构的底端固定连接有驱动控制装置，所述翻转调节机构包括调节装置和控制装置，所述调节装置固定安装在控制装置的前方，所述调节装置的底部安装有限位框，所述限位框的内部滑动安装有调节框架。

本装置在使用的过程中可以将固定在固定翻转台内部的机械零部件进行快速的翻转，省时省力并且操作方便快捷，使得在翻转的过程中快速准确的转动180°，使用过程中不易发生故障。

申请人：田书成
地址：250000 山东省济南市山大南路27号山东大学
国籍：CN
更多信息请下载全文后查看。
