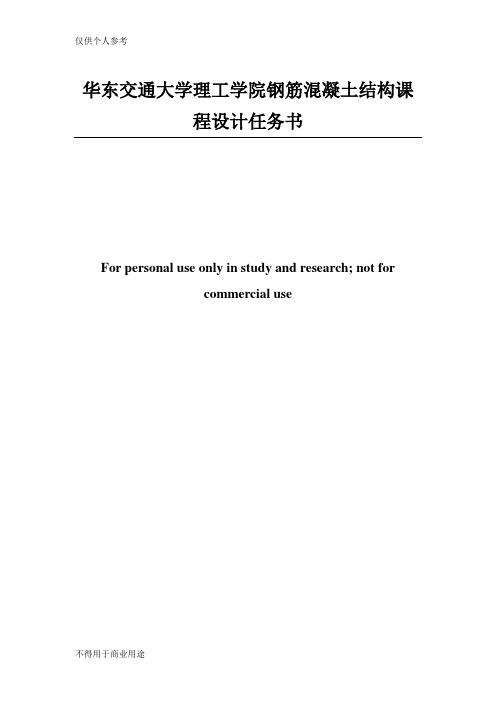

华东交通大学理工学院钢筋混凝土结构课程设计任务书For personal use only in study and research; not forcommercial use（主讲教师：杨先伟）2014年5月20日钢筋混凝土现浇肋梁楼盖设计任务书一概况1．某二层内框架承重的仓库，建筑平面图如图示，试进行钢筋混凝土肋梁楼盖设计。
二目的和要求1．掌握楼盖结构布置的原则；2．掌握钢筋混凝土现浇单向板肋梁楼盖的设计方法；3．掌握有关结构及结构施工图的绘制技能。
三设计资料1．建筑做法（1）屋面20厚1：2水泥砂浆1.5厚三元一丙卷材防水层40厚细石混凝土聚苯板隔热找平层，J=2%，最薄处2520厚1：3水泥砂浆钢筋混凝土现浇板15厚1：1：4水泥砂浆板底找平乳胶化二度（2）楼面20厚水磨石20厚水泥砂浆找平层钢筋混凝土现浇板15厚1:1:4水泥石灰砂浆板底找平乳胶化二度2．荷载混凝土：采用C25钢筋：构造钢筋均用HPB300（Ⅰ级）梁、板、柱的受力钢筋根据分组采用，箍筋采用HPB235（Ⅰ级）3．结构做法柱截面尺寸为400×400mm若设计成梁板直接搁置在砖墙上：板在砖墙上搁置长度为120 mm次梁在砖墙上搁置长度为240 mm主梁在砖墙上搁置长度为370 mm四设计内容1 按现浇单向板肋梁楼盖设计（1）楼盖结构平面布置※主、次梁布置※估算构件截面尺寸※绘制结构平面布置图（1：100）（2）板设计（考虑塑性内力重分布）※正截面强度计算※绘制板配筋图（1：30）（3）次梁设计（考虑塑性内力重分布）※正截面强度计算※斜截面强度计算※绘制次梁配筋图（1：30）、剖面图（1：20）（4）主梁设计（按弹性方法）※绘制弯矩及剪力包络图※正截面和斜截面强度计算※绘制主梁抵抗弯矩图（1cm=50KN·M），主梁配筋图（1：30），剖面图（1：20）五设计要求1 计算说明完整、字体端正，书写整齐清晰，步骤层次分明采用A4纸张。

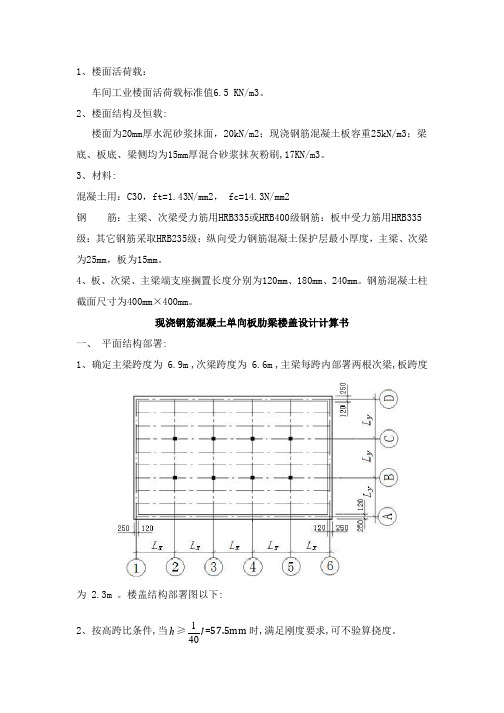

1、楼面活荷载：车间工业楼面活荷载标准值6.5 KN/m3。
2、楼面结构及恒载:楼面为20mm厚水泥砂浆抹面，20kN/m2；现浇钢筋混凝土板容重25kN/m3；梁底、板底、梁侧均为15mm厚混合砂浆抹灰粉刷,17KN/m3。
3、材料:混凝土用：C30，ft=1.43N/mm2， fc=14.3N/mm2钢筋：主梁、次梁受力筋用HRB335或HRB400级钢筋：板中受力筋用HRB335级：其它钢筋采取HRB235级：纵向受力钢筋混凝土保护层最小厚度，主梁、次梁为25mm，板为15mm。
4、板、次梁、主梁端支座搁置长度分别为120mm、180mm、240mm。
钢筋混凝土柱截面尺寸为400mm×400mm。
现浇钢筋混凝土单向板肋梁楼盖设计计算书一、平面结构部署:1、确定主梁跨度为 6.9m ,次梁跨度为 6.6m ,主梁每跨内部署两根次梁,板跨度为 2.3m 。
楼盖结构部署图以下:2、按高跨比条件,当h≥140l=57.5mm时,满足刚度要求,可不验算挠度。
对于工业建筑楼盖板,要求 h ≥ 80mm ,取板厚 h = 80mm。
3、次梁截面高度应满足h c= (118～112)L x= (367～550)mm,取h c= 400mm则b c= (13～12)h c= (133～200)mm,取b c=150mm。
4、主梁截面高度应该满足h z=(114～18)L y=(493～863)mm,h z=500mm,则b z=(13~12)h z =(167~250)mm,取b z =200mm。
二、板设计(按塑性内力重分布计算):1、荷载计算:板恒荷载标准值:取 1m 宽板带计算:20mm 水泥砂浆 0.02×20=0.4kN/m80mm 钢筋混凝土板 0.08×25= 2.0kN/m15mm 板底混合砂浆 0.015×17=0.225kN/m恒载: gk=2.625kN/m活载: qk=6.5×1=6.5kN/m恒荷载分项系数取 1.2;因为工业建筑楼盖且楼面活荷载标准值大于4.0kN / m ,所以活荷载分项系数取 1.3。
现浇钢筋混凝土肋梁楼盖设计任务书一、设计资料：楼板按本人房屋建筑学课程设计的楼盖设计。
次梁及主梁按下列资料设计。
某三层厂房，平面轴线尺寸为30×18m，30×18.9m，30×19.8m，30×20.7m，30×21.6m，24×18m, 24×18.9m, 24×19.8m, 24×20.7m, 24×21.6m,层高3.6m，采用钢筋混凝土现浇单向板肋形楼盖。
楼面荷载、材料及构造等设计资料如下：㈠楼面活荷载标准值q k=8kN/m2；9kN/m2；10kN/m2；11kN/m2；12kN/m2。
㈡楼面面层用20mm厚水泥砂浆抹面，板底及梁用12mm厚混合砂浆粉底。
㈢混凝土:C30，钢筋：直径d=6mm钢筋采HPB300，其它采用HRB400。
㈣柱的截面尺寸为400×400mm。
㈤以上参数进行组合，以班为单位按学号排列。
二、设计内容和要求：㈠板和次梁按考虑塑性内力重分布方法计算内力；主梁按弹性理论计算内力，并绘出主梁弯矩包络图及主梁材料图。
㈡绘制楼盖结构施工图（一张1号图）包括：1.楼盖结构平面布置图及楼板配筋平面图（标注柱定位轴线编号和梁、柱定位尺寸及构件编号，标出楼面板结构标高，采用分离式配筋，标注板厚、板中钢筋的直径、间距、编号及其定位尺寸）。
2.次梁配筋图，不设弯起钢筋。
（标注次梁截面等几何尺寸，梁顶标高，钢筋的直径、根数、编号及其定位尺寸）；3.主梁配筋图，不设弯起钢筋。
（标注主梁截面等几何尺寸，梁顶标高，钢筋的直径、根数、编号及其定位尺寸）。
4.结构设计说明:如混凝土强度等级、钢筋的级别、混凝土保护层厚度、板中分布筋等。
三、课程设计目的:㈠掌握单、双向板肋形楼盖的荷载传递关系及其计算简图的确定。
㈡通过板及次梁的计算，熟练掌握考虑塑性内力重分布的计算方法。
㈢通过主梁的计算，熟练掌握按弹性理论内力的计算方法，并熟悉内力包络图和材料图的绘制方法。
钢筋混凝土单向板肋梁楼盖课程设计任务书
一、班级: 土木工程双学位班
二、设计题目
设计某多层工业建筑（某生产车间）的中间楼面（采用现浇钢筋混凝土单向板肋梁楼盖）
三、设计内容
1.结构平面布置图: 柱网、主梁、次梁及板的布置
2.板的强度计算（按塑性内力重分布计算）
3.次梁强度计算（按塑性内力重分布计算）
4.主梁强度计算（按弹性理论计算）
5.绘制结构施工图
（1）、结构平面布置图（1: 200）
（2）、板的配筋图（1: 50）
（3）、次梁的配筋图（1: 50；1: 25）
（4）、主梁的配筋图（1: 40；1: 20）及弯矩M、剪力V的包络图（5）、钢筋明细表及图纸说明
四、设计资料
1.题号:
第n题（见表一, 表中有30道题目, 学生按学号选择不同的题目, 表中长度单位为米）
2、生产车间的四周外墙均为240mm承重砖墙, 内设钢筋混凝土柱, 其截面尺寸为350mm×350mm。
（1）、楼面活荷载, 单位为（见表一）（2）、楼面面层: 水磨石地面
（3）、楼盖自重: 钢筋混凝土容重（4）、平顶粉刷:
4、材料
（1）、混凝土: C20或C25。
资料范本本资料为word版本，可以直接编辑和打印，感谢您的下载现浇钢筋混凝土楼盖课程设计指导书-精品地点：__________________时间：__________________说明：本资料适用于约定双方经过谈判，协商而共同承认，共同遵守的责任与义务，仅供参考，文档可直接下载或修改，不需要的部分可直接删除，使用时请详细阅读内容现浇钢筋混凝土楼盖课程设计指导书钢筋混凝土单向板肋梁楼盖课程设计任务书设计题目设计某多层工业建筑（某生产车间）的中间楼面（采用现浇钢筋混凝土单向板肋梁楼盖）设计内容1、结构平面布置图：柱网、主梁、次梁及板的布置2、板的强度计算（按塑性内力重分布计算）3、次梁强度计算（按塑性内力重分布计算）4、主梁强度计算（按弹性理论计算）5、绘制结构施工图（1）、结构平面布置图（1：200）（2）、板的配筋图（1：50）（3）、次梁的配筋图（1：50；1：25）（4）、主梁的配筋图（1：40；1：20）及弯矩M、剪力V的包络图（5）、钢筋明细表及图纸说明设计资料1、题号第题（见表一，表中有39道题目，学生可以选择不同的题目，表中长度单位为米）2、生产车间的四周外墙均为承重砖墙，内设钢筋混凝土柱，其截面尺寸为350mm×350mm。
3、荷载（1）、楼面活荷载，单位为（见表一）（2）、楼面面层：水磨石地面（3）、楼盖自重：钢筋混凝土容重（4）、平顶粉刷：4、材料（1）、混凝土：C20或C25（2）、钢筋：主梁及次梁受力筋用Ⅱ级钢筋，板内及梁内的其它钢筋可以采用Ⅰ级。
双向板楼盖设计任务书设计题目某厂房楼盖平面布置如图1－5所示（柱网尺寸为4.5*4.5，5＊5，6＊6），该厂房主要用于机电产品加工，楼面活荷载为、、、请按双向板设计该楼盖结构。
设计资料1．楼面做法面层为厚水磨石楼面，下部为厚水泥砂浆找平层，板底为厚石灰浆粉刷2．材料混凝土强度等级建议采用，钢筋采用HPB235，板厚建议采用120毫米设计内容划分板块区格确定计算荷载应用弹性理论和塑性理论进行板的内力计算，并进行相应的配筋，画出各板块配筋图；(四周可按梁考虑,也可按墙,墙厚自定义,对于双向板的梁设计可以根据情况自行掌握)图1－5课程设计分组情况：现浇钢筋混凝土单向板肋梁楼盖：（土木工程0601、02、03班）双向板分组情况（土木0603班）具体要求：计算书要求采用A4纸书写或打印，字迹要求工整，条理清楚，页码齐全，表格规范并编写表格序号。
钢筋混凝土肋梁楼盖课程设计任务书建筑工程学院土木工程专业2012年11月15日目录1.钢筋混凝土肋梁楼盖课程设计设计任务书（单向板肋梁楼盖） (1)2.钢筋混凝土肋梁楼盖课程设计设计任务书（双向板肋梁楼盖） (5)3.课程设计撰写规范 (9)钢筋混凝土肋梁楼盖课程设计设计任务书（单向板肋梁楼盖）一、设计题目设计某多层工业建筑（某仓库）的中间楼面（采用现浇钢筋混凝土单向板肋梁楼盖）二、设计目的钢筋混凝土肋梁楼盖课程设计是《混凝土结构设计原理》课程的又一重要教学环节之一。
通过本课程设计：l．可以使学生了解钢筋混凝土单向板设计的一般程序和内容；2．了解结构布置、结构选型、材料及强度等级确定方法，以及结构构造和构件间连接等基本要求；3．熟悉并学会运用规范有关规定以及有关资料；4．掌握单向板肋梁楼盖的荷载汇集方法、传递途径及计算简图；5．熟悉弹性理论和塑性理论的设计方法；6．了解内力包络图及材料图的绘制方法；7．掌握现浇钢筋混凝土结构施工图的表达方式。
三、设计资料某多层工业仓库，采用钢筋砼内框架承重，楼盖采用钢筋混凝土现浇单向板肋梁楼盖。
1．建筑尺寸见图1和表1，其中纵向尺寸为5×L2，横向尺寸为3×L1。
2．题号：见附件1说明。
钢筋混凝土单向板肋梁楼盖课程设计任务书表1L1*L2 m) 活载题号5.0 5.56.0 6.57.0 7.58.0 6m×6m6m×6.6m 6m×6.9m 6m×7.2m 6m×7.5m 6.6m×6.6m1815222936291623303731017243138411182532395121926336132027347142128353．生产车间的四周外墙均为承重砖墙，墙厚为370mm，内设钢筋混凝土柱，其截面尺寸为350mm×350mm。
4．荷载2（1）楼面活荷载标准值，单位为 kN/m（见表一）（2）楼面层做法：20mm 厚水泥砂浆找平层，后做 10mm厚水磨石面层。
滁洲职业技术学院建筑力学与结构任务书课题：现浇钢筋混凝土楼盖设计部门：土木工程系班级： 2012级建筑工程技术设计时间： 2013年11月现浇钢筋混凝土楼盖设计一、设计资料1、结构形式某多层工业厂房结构平面布置，楼盖采用现浇钢筋混凝土单向板肋形楼盖，试设计该单向板肋形楼盖的板、次梁。
楼盖结构平面布置图2、楼面做法楼面为20mm 厚水泥砂浆面层，15mm 厚石灰砂浆板底及梁侧抹灰。
3、荷载永久荷载:包括梁、板及构造层自重。
钢筋混凝土容重25 kN/m 3，水泥砂浆容重20 kN/m 3，石灰砂浆容重17kN/m 3。
可变荷载:楼面均布活荷载标准值7.0 KN ∕㎡。
4、材料选用混凝土采用C25（2227.1,9.11mm N f mm N f t c ==）；梁中纵筋采用HRB400级钢筋（2360mm N f y =），板中配筋和梁中箍筋采用HRB335级钢筋采用（2300mm N f y =）。
二、设计内容1)结构布置确定柱网尺寸，主次梁布置，构件截面尺寸，绘制楼盖平面结构布置图。
2)板的设计按考虑塑性内力重分布的方法计算板的内力，计算板的正截面承载力，绘制板的配筋图。
3)次梁设计按考虑塑性内力重分布的方法计算次梁的内力，计算次梁的正截面、斜截面承载力，绘制次梁的配筋图。
三、内容要求1)计算书：要求计算过程完整、设计计算准确无误，书写工整规范。
2）合理运用构造措施；四、课程设计成绩评定课程设计按优、良、及格、不及格四级分别评定，单独记入成绩册，成绩由以下四个方面组成。
1)出勤情况2)独立完成课程设计的能力。
3)计算书的完整性、准确性及工整程度。
构件配筋图表达的全面性，准确程度及构造措施的运用是否合理。
五、时间安排2012建筑工程1、2班， 11周（11月11日～11月17日）2012建筑工程3、4班， 12周（11月18日～11月24日）2012建筑工程5、6班， 13周（11月25日～12月1日）2012建筑工程7、8班， 14周（12月2日～12月8日）。
1.1题目:某市轻工业厂房楼盖设计图一1.2设计条件某市轻工业厂房承重体系为钢筋混凝土内框架，四周为370mm砖墙承重，厂房平面尺寸见下图，二楼可变荷载为7.0kN/mm2，设计只考虑竖向荷载，要求学生完成二层钢筋混凝土整浇楼盖的设计。
二层平面尺寸见图一。
1.永久荷载：楼面面层采用20mm厚水泥砂浆，重度20kN/m3；板底、梁侧及梁底抹灰层15mm厚混合砂浆，重度17kN/m3；钢筋混凝土重度25kN/m3。
2.二楼楼面可变荷载7.0kN/m2。
3.材料：混凝土强度等级C25；主梁、次梁主筋采用HRB335级钢筋；其余钢筋采用HRB235级钢筋。
4.板伸入墙内120mm，次梁伸入墙内240mm，主梁伸入墙内370mm。
5.柱断面尺寸400×400mm。
1.3设计内容1.学生承担的具体设计题号见表一。
2.设计计算书一份,内容包括:（1）二层楼面结构平面布置：柱网、主梁、次梁及板的布置。
（2）现浇板、次梁的承载力计算（内力计算按塑性内力重分布考虑）。
（3）主梁的承载力计算（内力计算按弹性理论考虑）。
3.A2图纸一张,内容包括:（1）二层楼面结构布置图，板的配筋图，板的配筋图画在结构布置图上（板采用分离式配筋）。
（2）次梁的配筋图，主梁的配筋图。
（3）必要的结构设计说明。
1.4时间安排（一周）结构计算 2天 绘制结构施工图 2天 计算书整理、修改施工图 1天2.1初步选择梁、板的截面尺寸1.板的尺寸除满足承载力、刚度、裂缝宽度要求外，尚应满足施工要求。
板厚取h≥l0/40；按施工要求，一般楼板厚度不少于60mm，密肋板厚度不少于50mm，工业建筑楼板厚度不少于70mm，本设计楼板厚度选80mm。
2. 次梁截面尺寸：次梁高度取，宽度取。
本设计次梁截面尺寸选b×h=200×450mm。
3. 主梁截面尺寸：主梁高度取，宽度取。
本设计主梁截面尺寸选b×h=300×600mm。
混凝土结构基本原理课程设计一整体式肋梁楼盖设计指导教师：班级:学生姓名：设计时间：太原理工大学矿业工程学院地下工程系钢筋混凝土单向板肋梁楼盖课程设计任务书一、设计题目单向板肋梁楼盖设计二、设计内容1、结构平面布置图：柱网、主梁、次梁及板的布置2、板的强度计算（按塑性内力重分布计算)3、次梁强度计算（按塑性内力重分布计算)4、主梁强度计算（按弹性理论计算)5、绘制结构施工图（1)、结构平面布置图(1:200）(2）、板的配筋图（1：50）(3)、次梁的配筋图（1:50；1:25）（4）、主梁的配筋图(1:40；1:20）及弯矩 M、剪力 V 的包络图(5）、钢筋明细表及图纸说明三、设计资料1、楼面活荷载:车间工业楼面活荷载标准值6。
5 KN/m3。
2、楼面构造及恒载：楼面为20mm厚水泥砂浆抹面，20kN/m2；现浇钢筋混凝土板容重25kN/m3；梁底、板底、梁侧均为15mm厚混合砂浆抹灰粉刷，17KN/m3。
3、材料:混凝土用：C30，ft=1.43N/mm2， fc=14。
3N/mm2钢筋：主梁、次梁受力筋用HRB335或HRB400级钢筋:板中受力筋用HRB335级：其它钢筋采用HRB235级:纵向受力钢筋的混凝土保护层最小厚度,主梁、次梁为25mm，板为15mm。
4、板、次梁、主梁的端支座搁置长度分别为120mm、180mm、240mm.钢筋混凝土柱截面尺寸为400mm×400mm。
现浇钢筋混凝土单向板肋梁楼盖设计计算书一、平面结构布置:1、确定主梁的跨度为 6.9m ，次梁的跨度为 6。
6m ,主梁每跨内布置两根次梁，板的跨度为 2。
3m 。
楼盖结构布置图如下：2、按高跨比条件，当h≥140l=57.5mm时，满足刚度要求，可不验算挠度。
对于工业建筑的楼盖板,要求 h ≥ 80mm ,取板厚 h = 80mm.3、次梁的截面高度应满足h c= （118～112）L x= (367～550)mm,取h c= 400mm则b c= （13～12）h c= (133～200)mm,取b c=150mm。
钢筋混凝土现浇楼盖结构课程设计任务书
专业：土木工程 班级：1120915-6
一、目的与要求
课程设计是培养学生运用所学课程的理论和技术知识，解决实际问题，进一
步提高制图和使用技术资料的能力的重要环节。通过本次课程设计，使学生在钢
筋混凝土结构课程理论学习的基础上，进行一次钢筋混凝土现浇楼盖的初步设计
的训练，逐步树立正确的设计概念和设计思想，培养学生独立工作能力。
要求学生在设计过程中，严格按任务书的要求，全面收集资料，认真调查研
究，分析并比较多种设计方案，认真、独立地完成设计任务。
二、设计资料
某多层工业厂房采用现浇钢筋混凝土单向板肋形楼盖，结构平面尺寸见附图
所示，有关设计资料如下：
1、楼面做法：水泥砂浆面层，厚20mm；钢筋混凝土现浇板；20mm厚板底抹
灰，梁底、梁侧抹灰各20mm厚。
2、楼面活载标准值6KN/m2
3、材料：C25混凝土，梁内纵向受力钢筋采用HRB335级，其余钢筋用HPB300
级。
4、提示：板厚取80mm;次梁取H=450mm，B=200mm;主梁取H=650mm，B=250mm;
柱截面尺寸为300×300mm；板支撑在墙上长度为120mm，次梁支撑在墙上长
度为240 mm，主梁支撑在墙上长度为360 mm.
三、设计内容
1、确定结构布置方案：
2、在结构布置方案的基础上进行板、次梁和主梁的荷载计算，内力计算及截面
配筋设
3、画出板、次梁和主梁的结构施工图。
四、计算与图纸要求
1、写出完整的计算书，字迹要工整美观，并用钢笔写，但插图可用铅笔画。设
计计算应符合现行有关规范规定。
2、每个学生完成2号图纸2～3张的绘图工作量，内容有：
(1)楼盖结构平面布置图；
(2)现浇板配筋图；
(3)次梁和主梁配筋图(主梁要画出材料图，为了练习)。
3、施工图应符合计算书的要求，构造合理，便于施工。
4、施工图一律用铅笔完成，字宜用仿宋字体，线形、尺寸标注方法、图例等均
应符合《房屋建筑制图统一标准》和《建筑结构制图标准》
五、设计时间：2013-2014学年第一学期
六、主要参考资料<
1、《建筑结构与结构CAD》，陶红林主编，2010年
2、《钢筋混凝土与砌体结构》
3、《建筑结构荷载规范》(GB50009-2002)
4、《建筑结构制图标准》(GB/T50105-2002)
5、《房屋建筑制图统一标准》(GB/T50001-20026、《混凝土结构设计规范》
(GB50010-2002)
30000
附图
0086I
钢筋混凝土现浇楼盖课程设计指导书
专业：土木工程系 班级：1120915-6
一、设计原则
1、结构布置必须全面、正确地体现经济合理；
2、结构构件必须具有足够的承载力、刚度、稳定性和耐久性等方面的要求。
二、结构布置的选择
1、本工程是印刷厂仓库，用于堆放纸张、书籍等，使用荷载较大，宜采用主、
次梁肋形楼盖结构体系，可根据柱网尺寸5500mm×6450mm和板、次梁、主梁
的经济跨度确定结构布置方案。
2、确定梁、板截面尺寸及其伸入墙内的长度。
三、板的计算
1、荷载设计值的计算（包括恒载与活荷载）；
2、弯矩设计值的计算(按塑性内力重分布理论)；
3、正截面承载力计算。
四、次梁的计算
1、荷载设计值的计算)包括恒载与活荷载)；
2、内力计算(按塑性内力重分布理论)；
a.弯矩设计值的计算；
b.剪力设计值的计算。
3、截面承载力计算
a.正截面承载力计算(跨中为T形截面，支座处为矩形截面)；
b.斜截面承载力计算。
五、主梁的计算
1、荷载设计值的计算(包括恒载与活荷载)；
2、内力计算(按弹性理论)；
a.弯矩设计值的计算；
b.剪力设计值的计算；
c.绘制包络图。
3、截面承载力计
a.正截面承载力计算(跨中为T形截面，支座为矩形截面)；
b.斜截面承载力计算。
六、图纸数量
1、结构平面布置图(1：200)，现浇板配筋图(1：100)，2号图1张；
2、次梁配筋图，选1～2根次梁，2号图1张；
a.次梁纵剖面图(1：40)
b.次梁横剖面图(1：20)
3、主梁配筋图，2号图1张；
a.主梁纵剖面图(1：40)；
b.主梁横剖面图(1：20，材料图)。
4、其它事项由指导教师确定。
