徐工QY25K-Ⅰ汽车起重机技术规格
二、QY25K-Ⅰ汽车起重机性能参数
1、起重机行驶状态主要技术参数表
2、起重作业状态主要技术参数表
3、QY25K-Ⅰ汽车起重机起重性能表
18
表2 QY25K汽车起重机副臂起重性能表(侧、后方)
1、表中额定起重量所表示的数值，是在平整的坚固地面上本起重机能够保证的
最大起重量，此起重量不超过倾翻载荷的75%;
2、表中额定起重量包括吊钩和吊具的重量；
3、表中的工作幅度是包括吊臂的变形量在内的实际值，因此一
定以工作幅度为依据进行起重作业；
4、只允许在7级风以下进行作业
5、表中起升高度及幅度均为参考值。
6、主臂起重性能表中所列参数是指不带副臂时的额定起重量，当主臂臂头装有副
臂时，主臂的额定起重量根据实际情况，应减去900kg；
4、起升高度曲线
起
升
高
度
（m ）
工 作 幅 度（m ）。
徐工QY50K 型汽车吊起重性能表基本臂10.70m 中长臂18.05m 中长臂25.40m 中长臂32.75m 全伸臂缩40.10m起重量升起高度起重量升起高度起重量升起高度起重量升起高度起重量升起高度(T) (m) (T) (m) (T) (m) (T) (m) (T) (m)3 50 10.753.5 45.3 10.51 30 18.374 41.5 10.23 27 18.224.5 38.3 9.91 25.5 18.05 18 25.705 35.5 9.56 24.7 17.87 18 25.575.5 30.3 9.16 22.8 17.67 16.7 25.446 25.6 8.71 21 17.45 15.9 25.29 10.8 32.907 19.2 7.59 18 16.96 14.4 24.96 10 32.658 15 6.06 14.6 16.39 13.1 24.58 9.3 32.36 7 39.979 12.1 3.39 11.8 15.73 12 24.16 8.6 32.04 6.5 39.7210 9.5 14.97 10.6 23.68 7.5 31.69 5.7 39.4312 6.8 13.05 7.7 22.55 6.6 30.87 5 38.7814 4.8 10.35 5.8 21.17 5.8 29.88 4.5 38.0116 3.4 5.65 4.4 19.47 4.8 28.72 3.9 37.1118 3.3 17.35 3.8 27.35 3.3 36.0720 2.5 14.62 3 25.75 2.9 34.8922 1.8 10.78 2.3 23.87 2.6 33.531.8 21.622.1 31.993.1 18.87 1.6 30.2415.34 1.2 28.220.9 25.88倍率12 8 5 4 3吊钩515kg重量主臂最16.36 °17.02 °24.11 °34.21 °39.28 °小仰角主臂最68.95 °76.16 °77.93 °77.99 °77.30 °大仰角注：对表中起重量的说明：（1）表中额定起重量所表示的数值，是在平整的坚固地面上本起重机能够保证的最大起重量。
徐工QY50K型汽车吊起重性能表基本臂10.70m 中长臂18.05m中长臂25.40m中长臂32.75m全伸臂缩40.10m起重量(T)升起高度(m)起重量(T)升起高度(m)起重量(T)升起高度(m)起重量(T)升起高度(m)起重量(T)升起高度(m)35010.753.545.310.513018.37441.510.232718.224.538.39.9125.518.051825.70535.59.5624.717.871825.575.530.39.1622.817.6716.725.44625.68.712117.4515.925.2910.832.90719.27.591816.9614.424.961032.65815 6.0614.616.3913.124.589.332.36739.97 912.1 3.3911.815.731224.168.632.04 6.539.72 109.514.9710.623.687.531.69 5.739.4312 6.813.057.722.55 6.630.87538.7814 4.810.35 5.821.17 5.829.88 4.538.0116 3.4 5.65 4.419.47 4.828.72 3.937.1118 3.317.35 3.827.35 3.336.0720 2.514.62325.75 2.934.8922 1.810.78 2.323.87 2.633.531.821.622.131.993.118.87 1.630.2415.34 1.228.220.925.88倍率128543吊钩重量515kg主臂最小仰角16.36°17.02°24.11°34.21°39.28°注：对表中起重量的说明：（1）表中额定起重量所表示的数值，是在平整的坚固地面上本起重机能够保证的最大起重量。

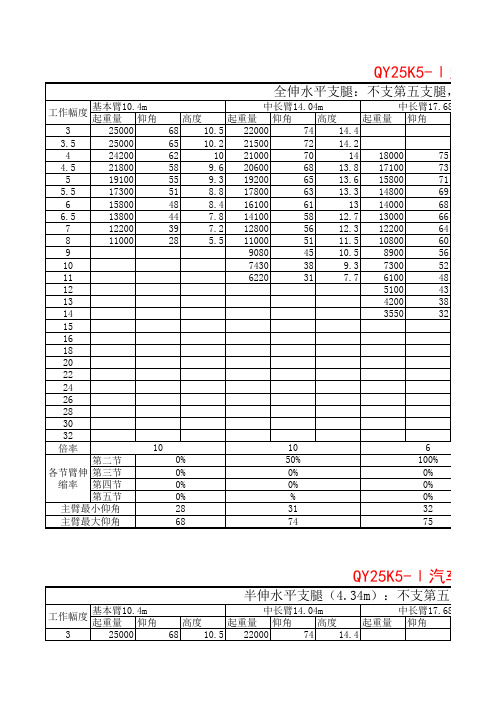

Ⅰ汽车起重机主臂起重性能表（支腿全伸）汽车起重机主臂起重性能表（支腿半伸4.34m）对以上表中起重量的说2、表中额定总起重量包括吊钩和吊具的重量；3、表中的工作幅度为起吊重物离地时的幅度，是包括吊臂变形量在内的1、表中额定总起重量值，是在平整的坚固地面上本起重机能够保2、表中额定总起重量包括吊钩和吊具的重量；3、表中的工作幅度为起吊重物离地时的幅度，是包括吊臂变形量在内的量；4、只允许在7级风以下进行作业；5、表中的主臂仰角和起升高度为参考值，作业时应以工作幅为准；6、360°全回转前必须支好第五支腿，否则不允许在前方作业；7、端臂滑轮的性能与主臂性能相同，但最大起重量不得超过2800Kg；8、当吊臂长度和工作幅度与表中不相同时，应取下一个吊臂长度和工作9、当副臂处于作业状态而使用主臂吊重时，主臂额定起重量至少应减少10、作业前，必须全伸二节臂后再伸三、四、五节臂，全缩三、四、五节11、主、副卷扬的最大单绳拉力为28000N。
主卷扬钢丝绳长度为165米，12、最大支腿反力为：300000N；13、应按主臂仰角范围作业，即使是空载，也不应使吊臂仰角处于范围外14、表中的单位，工作幅度：m，起重量：Kg，起升高度：m，仰角：°；业量的说明如下：包括吊臂变形量在内的实际值，因而起吊前应考虑吊臂变形能够保证的最大总起重量；包括吊臂变形量在内的实际值，因而起吊前应考虑吊臂变形应以工作幅为准；在前方作业；量不得超过2800Kg；下一个吊臂长度和工作幅度进行作业；额定起重量至少应减少400Kg；臂，全缩三、四、五节臂后再缩二节臂；钢丝绳长度为165米，副卷扬为105米；使吊臂仰角处于范围外，谨防整机倾翻；升高度：m，仰角：°；。
徐工QY25K-Ⅰ汽车起重机技术规格
二、QY25K-Ⅰ汽车起重机性能参数
1、起重机行驶状态主要技术参数表
2、起重作业状态主要技术参数表
3、QY25K-Ⅰ汽车起重机起重性能表
18
表2 QY25K汽车起重机副臂起重性能表(侧、后方)
1、表中额定起重量所表示的数值，是在平整的坚固地面上本起重机能够保证的
最大起重量，此起重量不超过倾翻载荷的75%;
2、表中额定起重量包括吊钩和吊具的重量；
3、表中的工作幅度是包括吊臂的变形量在内的实际值，因此一
定以工作幅度为依据进行起重作业；
4、只允许在7级风以下进行作业
5、表中起升高度及幅度均为参考值。
6、主臂起重性能表中所列参数是指不带副臂时的额定起重量，当主臂臂头装有副
臂时，主臂的额定起重量根据实际情况，应减去900kg；
4、起升高度曲线
（素材和资料部分来自网络，供参考。
可复制、编制，期待您的好评与关注）
起
升
高
度
（m ）。
表1、表2的说明：
※表中所列重量是在平整坚固的地面上本机所能保证的最大重量，严禁超过其重量作业※表中所列额定起重量包括吊钩和吊具的重量
※表中的工作的幅度是包括吊臂的变形量在的的实际值
※臂端单滑轮的起重性能同10.6米副臂0°安装角时的起重性能（按主臂仰角）
※除全伸支腿基本臂工框外，即使空载，也不要使吊臂的仰角处于以下各工况表中所给出的围以外，以防起重机倾翻
※允许起重机在不大于7级风的情况下作业
徐工QY100K汽车起重机主臂起重性能表( 表1-1 )
徐工QY100K汽车起重机主臂起重性能表( 表1-2 )
徐工QY100K汽车起重机主臂起重性能表( 表1-3 )
徐工QY100K汽车起重机主臂起重性能表( 表1-4 )
徐工QY100K汽车起重机副臂起重性能表（表2-1 ）
徐工QY100K汽车起重机副臂起重性能表（表2-2 ）
徐工QY100K汽车起重机副臂起重性能表（表2-3 ）
单位：吨
表1、表2的说明：
※表中所列重量是在平整坚固的地面上本机所能保证的最大重量，严禁超过其重量作业※表中所列额定起重量包括吊钩和吊具的重量
※表中的工作的幅度是包括吊臂的变形量在的的实际值
※臂端单滑轮的起重性能同10.6米副臂0°安装角时的起重性能（按主臂仰角）
※除全伸支腿基本臂工框外，即使空载，也不要使吊臂的仰角处于以上各工况表中所给出的围以外，以防起重机倾翻
※允许起重机在不大于7级风的情况下作业。
表1、表2的说明：
※表中所列重量是在平整坚固的地面上本机所能保证的最大重量,严禁超过其重量作业
※表中所列额定起重量包括吊钩和吊具的重量
※表中的工作的幅度是包括吊臂的变形量在的内的实际值
※臂端单滑轮的起重性能同米副臂0°安装角时的起重性能按主臂仰角
※除全伸支腿基本臂工框外,即使空载,也不要使吊臂的仰角处于以下各工况表中所给出的范围以外,以防起重机倾翻※允许起重机在不大于7级风的情况下作业
徐工QY100K汽车起重机主臂起重性能表表1-1
单位：吨
徐工QY100K汽车起重机主臂起重性能表表 1-2 单位：吨
徐工QY100K汽车起重机主臂起重性能表表 1-3 单位：吨
徐工QY100K汽车起重机主臂起重性能表表 1-4 单位：吨
徐工QY100K汽车起重机副臂起重性能表表 2-1 单位：吨
徐工QY100K汽车起重机副臂起重性能表表 2-2 单位：吨
徐工QY100K汽车起重机副臂起重性能表表 2-3 单位：吨
表1、表2的说明：
※表中所列重量是在平整坚固的地面上本机所能保证的最大重量,严禁超过其重量作业
※表中所列额定起重量包括吊钩和吊具的重量
※表中的工作的幅度是包括吊臂的变形量在的内的实际值
※臂端单滑轮的起重性能同米副臂0°安装角时的起重性能按主臂仰角
※除全伸支腿基本臂工框外,即使空载,也不要使吊臂的仰角处于以上各工况表中所给出的范围以外,以防起重机倾翻※允许起重机在不大于7级风的情况下作业。
表1、表2的说明：
※表中所列重量是在平整坚固的地面上本机所能保证的最大重量，严禁超过其重量作业
※表中所列额定起重量包括吊钩和吊具的重量
※表中的工作的幅度是包括吊臂的变形量在的内的实际值
※臂端单滑轮的起重性能同米副臂0°安装角时的起重性能（按主臂仰角）※除全伸支腿基本臂工框外，即使空载，也不要使吊臂的仰角处于以下各工况表中所给出的范围以外，以防起重机倾翻
※允许起重机在不大于7级风的情况下作业
徐工QY100K汽车起重机主臂起重性能表 ( 表 1-1 )
单位：吨
徐工QY100K汽车起重机主臂起重性能表 ( 表 1-2 ) 单位：吨
徐工QY100K汽车起重机主臂起重性能表 ( 表 1-3 ) 单位：吨
徐工QY100K汽车起重机主臂起重性能表 ( 表 1-4 ) 单位：吨
徐工QY100K汽车起重机副臂起重性能表（表 2-1 ）单位：吨
徐工QY100K汽车起重机副臂起重性能表（表 2-2 ）单位：吨
徐工QY100K汽车起重机副臂起重性能表（表 2-3 ）单位：吨
表1、表2的说明：
※表中所列重量是在平整坚固的地面上本机所能保证的最大重量，严禁超过其重量作业
※表中所列额定起重量包括吊钩和吊具的重量
※表中的工作的幅度是包括吊臂的变形量在的内的实际值
※臂端单滑轮的起重性能同米副臂0°安装角时的起重性能（按主臂仰角）※除全伸支腿基本臂工框外，即使空载，也不要使吊臂的仰角处于以上各工况表中所给出的范围以外，以防起重机倾翻
※允许起重机在不大于7级风的情况下作业。
