下载文档原格式
珠宝玉石优化处理系列讲座（七）：珠宝玉石的表面处理技术一珠宝玉石表面处理的概念用一些无色或有色的薄膜状物质均匀附于珠宝玉石表面.或者在珠宝玉石表面植\离子.生长宝石薄层.以求达到改善珠宝玉i表面颜色和表面光洁度.增强珠宝玉石光}及掩盖表面缺陷(包括坑,裂擦痕等)为j的的技术.称之为珠宝玉石的表面处理技.例如:"穿衣翡翠","虹彩项链""镀膜3瑙"等均是经过表面处理的珠宝玉石产品.}见的表面处理技术有表面涂覆法,表面镀{法,底层贴箔法,表面离子植入法和表面宝生长法(也叫附生法).:,表面涂覆法1.珠宝玉石表面涂覆法的概念将一些涂料类物质均匀地涂在珠宝玉石面.以改变珠宝玉石的表面颜色,增强珠宝石的表面光洁度和光泽,掩盖表面缺陷亢,裂,擦痕等)的技术称为表面涂覆法术.这个方法在行内俗称穿衣"意指仅穿了一件漂亮的衣服.2.表面涂覆常用的原料表面涂覆常用的原料为蜡,油漆,无色清漆及混有染料的各种树脂.3.表面涂覆法的要求涂层尽量厚薄均匀.表面光洁度高.不含明显的杂物.4.表面涂覆法举例1)"穿衣"翡翠的制作与鉴定:"穿衣"翡翠.一般是在已经加工好的翡翠戒面,玉镯或挂件等成品上涂一层带胶的绿色涂料,常用的原料有英国产的"808翠绿胶.加工过程中.一定要让涂层厚薄均匀.不要在涂层内混进杂质.在翡翠成品表面涂上翠绿胶后.使翡翠看上去非常绿,非常漂亮. 如果不知道如何鉴别的话,很容易上当. "穿衣"翡翠的鉴定特征如下(1)在查尔斯滤色镜下不变色.并且颜色特别均匀(2) 在反射光下.用10倍放大镜观察.可见表皮略有细波纹及细擦痕;(3)光泽由翡翠的玻璃光泽改变为塑料的胶状光泽;(4)用细砂纸轻擦或抛光.涂膜部极易脱落;(5)用手摸不是光滑的.而是发涩的感觉;(6)用热针剌,翡翠表面出现"卷边"现象,卷边层发黑.并露出原色.在热针刺的同时.能闻到塑料被烧后的剌鼻气味.2)欧泊的涂覆处理与鉴定:欧泊的涂覆处理一般采用塑料涂很薄的一层膜.以至于可以出现变彩效果.据报导,曾有二颗磨圆抛光欧泊.其特征是基本上无色透明.但呈现变彩.经研究发现,这是用一种半透明,深棕色的塑料质原料在每颗宝石的一侧不均匀地涂了一层膜,当你从未涂膜的一侧观察宝石时.就会发现其体色显得很暗并具有变彩:若从涂膜的一侧观察宝石时,即使放大倍数很低.也可以看到涂膜中的气泡.以此可以确定为表面涂膜处理品.另外.用一根针可以很容易地在涂膜上W囝;压出印迹来可以进一步证明表面是用很软的塑料涂膜的.还有报导说某人送检一颗大欧泊,其特征是,基本上不透明,圆顶卵形素身肉眼看呈现出均匀的黑色体色,并有分布均匀的强烈出火变彩,变彩以绿色为主,稍带黄色和橙色.经检测:折光率在圆顶部位为1.45底部为1.56—1.57;在长波紫外线辐照下圆顶发出很强的黄绿色荧光底部为很强的象白垩似的蓝白色荧光:在短波紫外线下所见情况相似,只是强度稍弱一些但在二种波长下都没有出现磷光.显微硬度测试表明,用一根钢针就可轻易地在宝石上刻痕.静水比重(S.G) 为1.91.经放大观察可见到二个特征,一是可见到澳大利亚用糖处理欧泊中常见的典型的胡椒状"斑点外观;二是整个素身石被覆上了一层无色透明的物质,底部的覆膜明显要比顶部的膜厚,且在底部较厚的覆膜中可见到气泡.从底部涂膜中取下--/J\点碎屑进行热反应试验时,可闻到燃烧塑料时发出的恶臭味.由此可见,这是一颗经糖处理,随后又用塑料类物质覆膜的欧泊.检测中底部出现高折光率是厚厚的塑料质覆膜所致;顶部和底部产生不同的紫外荧光反应可能是涂覆层厚度变化引起的;比重偏低既与塑料成分有关,也与原始材料的结构紧密程度有关.三表面镀膜法1.珠宝玉石表面镀膜法的概念在珠宝玉石表面镀上极薄的一层膜,其厚度通常是分子或原子层次上的,这一层薄膜很容易产生光的干涉作用,从而出现五颜六色漂亮的干涉色,达到优化处理的目的.如虹彩水晶(也有人称之为水辉水晶),就是在无色水晶的表面镀上一层薄膜,产生干涉色引起的.2.表面镀膜的方法和产生虹彩现象的原理一般是在真空镀膜机中进行.将清洗干净而又干燥的欲镀膜珠宝玉石成品放在真空镀膜机的底板上产生薄膜的金属片放在阴极上,先抽真空,然后用触发器触发阴极,引起阳极和阴极问的弧光放电,从而将阴极(金属)材料蒸发到放电室中形成等离子态,被镀覆到珠宝玉石样品表面形成薄膜.由于薄膜层的厚度与光波波长相近,光线射到薄膜表面的反射光与射到宝石表面的反射光(即薄膜底的反射光)会发生光的干涉作用,使人们可以看到鲜亮的彩虹闪光.3.表面镀膜常用的材料常用金属金,镍,铜,铬等其中金的薄膜微带蓝色调,具有极强的虹彩效果.4.表面镀膜产品的特点真空镀膜产品不仅色彩艳丽,而且抗热,抗酸碱,附着牢固性较好,即稳定性较好.5.表面镀膜珠宝玉石举例据报导,1989年秋,市场上发现了六方柱状表面镀膜的虹彩水晶和黄玉(托帕石), 黄玉经镀膜后的外观颜色为中偏淡蓝一中偏深蓝一绿蓝色,所有镀膜黄玉朝上的一面都呈现出十分均匀的色彩,在颗粒较大的宝石上, 还可见到弱至中等强度的彩虹色.经鉴定,这些镀膜处理的黄玉与未处理的黄玉在宝石学性质上基本相同,其折射率,双折射率,光学性质,比重等均与黄玉相一致,在长,短波紫外线辐照下没有反应查尔斯滤色镜下呈棕绿一绿色,它们与黄玉不同的特征仅仅是在二色镜下没有多色性.对于表面镀膜处理的虹彩水晶,其宝石学特征与未镀膜水晶也基本相同,它们的折射率,双折射率,光学性质,比重与文献上报导的水晶的性质相一致,此外,它们对紫外线的反应,查尔斯滤色镜下特征,光谱特征和二色镜下特征与上述镀膜处理黄玉基本相同.但这只是一种表面处理方法,因此在重新琢磨或抛光时会发生脱落:在使用时间稍长后,由于经常磨擦,其棱角处会被磨蚀而失去虹彩特征.6.表面镀膜产品的鉴定特征1)镀膜层虽然附着牢固性较好,但仍然禁不起磨擦,所以,在宝石的翻面接合处与棱角处易磨损或脱落成白色,故用10倍放大镜观察,可以看到刻面棱角处的彩色晕圈,表面擦痕及不规则的凹斑;2)用针轻划镀膜层表面,必然看到划痕.水晶等宝石表面不能被针划出痕来,故划出痕来的是表面被镀膜的;3)水晶等宝石表面一般均无虹彩现象,故虹彩现象本身就说明是表面有一层薄膜. 同时,在表面反射光下用放大镜检查可很容易检测到表面的不规则物.7.容易被混淆的宝石及其鉴定特征1)在用肉眼观察那些主要呈绿蓝色,特别是有明显的虹彩效果的样品时,容易与热处理后的锆石相混淆,这时可利用折射率,双折射率和比重等进行区分;2)镀膜后呈蓝绿色的水晶容易与掺了钴的人工合成水晶相混淆,这在鉴定上比较困难,主要用放大镜,切尔西滤色镜和吸收光谱来区分,例如掺钴的人工合成水晶在滤色镜下呈红色为特征,镀膜产品没有这个特征:3)镀膜处理黄玉与市场上常见的蓝色放射线辐照黄玉相混淆,此时要在反射光下用放大镜检查表面有无虹彩特征来区分.四底层贴箔法1.珠宝玉石底层贴箔法的概念指采用薄膜或一薄片状的金属或有机物粘贴到宝石的底面,以改善珠宝玉石颜色,光泽等的技术.在宝石的底层粘贴金属片后,可以增加宝石底面的反射光强度在宝石底层粘贴有机薄膜后可以改变宝石的颜色和光泽, 类似于照相机镜头上贴一层光学有机膜后, 呈现出一种特殊的色彩及强光泽一样.2.适用范围只适用于透明的宝石.这是一种古老的传统方法,现在已很少应用.但市场上见到的某些玻璃工艺品还用.3.鉴别特征宝石底层贴箔后很容易鉴别.您可以先从宝石表面看其颜色和光泽,再从侧面看其颜色和光泽,若二者相差很大,或完全不一样,就可怀疑有问题.然后看其底部有无粘贴物就能确定.破坏性的方法可以用小刀把粘贴层取下来看个究竟.非破坏性方法可以用10倍放大镜找粘贴缝隙及边沿出现的小汽泡来确定.五.表面离子植入法1.珠宝玉石表面离子植入法的概念利用金属蒸汽真空弧等设备产生的高能高速离子植入到珠宝玉石表面及很浅的表层. 使珠宝玉石表面改变颜色的方法.2.表面离子植入法与高温化学扩散法的区分表面离了植入法是将高速运动的离子植入到珠宝玉石的表面及很浅的表层.使珠宝玉石改变颜色;高温化学扩散法是将样品与致色剂放在一起,用高温加热的方法使珠宝玉石处于软化状态.让致色离子扩散到珠宝玉石表面及表层的方法.3.表面离子植入工艺选好需植入离子的样品作为衬底材料.具体植入离子的金属材料作为离子植入设备的阴极,用触发器触发阴极引起阳极和阴极问产生弧光放电.从而将阴极的金属材料蒸发到放电室中,被蒸发的原子在等离子放电过程中被电离而形成正离子.这些离子通过阳极和多L的引出极形成宽的金属离子束. 再经加速电压加速而打入底衬材料(即靶材料)表面.一般经此工艺处理后样品的颜色不好看.大都呈灰白色或灰褐色,需经过一次或几次热处理才能使颜色好看.4.表面离子植入法举例采用人工合成的无色蓝宝石作为衬底材料,分别植入铁(Fe),钴(c0),铬(cr)和钛(Ti)离子.加速电压45KV,离子的平均能量为8O—OOKev.离子植入量为1X1Ocm或3×1Ocm～.在前一个植入条件下.样品呈灰白色,在后一个剂量加大的条件下,样品颜色加深呈灰褐色.剂量为1×1Ocm.条件下实验样品经热处理后,分别出现下列情况:(1)在650.C退火后发现,植入Fe的蓝宝石样品变成了浅黄色. 其它离子植入的蓝宝石样品颜色没有变化;(2)退火温度升到850.C时,植入Fe的蓝宝石样品颜色加深为桔黄色,植入c0离子的蓝宝石样品呈浅蓝色,植入其它二种离子的蓝宝石样品颜色从灰白色开始变浅.(3)退火温度上升到1000.C时,植入Fe的蓝宝石样品桔黄色更深;植入co的蓝宝石样品蓝色继续加深;植入cr和Ti的蓝宝石样品继续退色变浅.(4J退火温度继续上升到1150.C时,植入Fe的蓝宝石样品深桔黄色颜色开始变浅;植入c0的蓝宝石样品从深蓝色也开始变浅:植入Cr和丁j 的蓝宝石样品变成无色透明.剂量为3x1Ocm植入离子的蓝宝石样品,经不同温度退火后,颜色变化规律与1x1Ocm剂量植入离子后的变化相同,仅仅是同样退火温度下剂量大的蓝宝石样品颜色更深. 由此可见.利用表面离子植入法可以改变宝石的颜色.但所用设备比较贵重.成本比较高.植入的颜色层很薄,若植入处理后再抛光.可能会把颜色破坏.六,表面宝石生长法(附生法)1.珠宝玉石表面宝石生长法的概念指在珠宝玉石表面用人工合成宝石的方法生长一层很薄的宝石,通常,这层人工生长的宝石与原天然宝石的化学成分,物理学特征及晶体结构均相同.但颜色和其它性质基本达到原天然宝石的最高档次的品质.从而使原天然宝石颜色更漂亮,质量更好.达到优化处理的目的.2.表面宝石生长法的常用方法通常采用人工合成宝石的设备和方法.其中最常用的方法为水热法宝石生长方法" 和"助熔剂法宝石生长方法".3.表面宝石生长法与高温化学扩散法及器悬表面离子植入法的区别高温化学元素扩散法属化学处理法的一种,是将样品与致色元素混合在一起.用高温将样品加热至软体状态,使致色离子扩散到样品表面以改变颜色;表面离子植入法是用特殊设备将致色离子加速.在具有很大能量的状况下打入样品表面以改变颜色;表面宝石生长法是采用宝石人工合成的设备和原理. 在天然宝石样品表面生长一薄层宝石以改变样品的颜色和质量.4.表面宝石生长法的主要鉴定特征1)切开样品看切面,可见漂亮的颜色仅仅在宝石表面很薄的一层,其余部分为颜色不好,质量也不好的天然宝石原石.不过这是破坏性检测,一般不要用.2)进行宝石学各项指标检测时.完全反映出是人工合成宝石的特征.3)放大镜检查:在样品和生长宝石相接触的位置,可见到水热法合成宝石或助熔剂法合成宝石时籽晶表面出现的特征:如水热法生长祖母绿时籽晶表面常见到的麦苗状排列"钉状包裹体和平行水波纹状包裹体;又如助熔剂法生长红宝石时籽晶表面有云雾状和没有具体特征的包裹体.4)对于助熔剂法生长宝石的表面,通过电子探针检测.均可发现天然宝石中不存在的助熔剂阳离子如Pb,Mo等,可确定宝石表面是助熔剂法生长的人工宝石.5.表面宝石生长法的应用表面宝石生长法由奥地利的Lechetzer于1959年发明.他是用水热法在祖母绿样品上生长一层人工合成祖母绿.也用同样的方法在刚玉类宝石上生长红宝石和蓝宝石.后来也曾采用助熔剂法在刚玉类无色蓝宝石表面生长红宝石.人工合成方法在天然宝石样品表面生长的宝石层厚度一般为O.1-0.3mm. 由于人工合成宝石的设备比较特殊,方法工艺比较难.所以,市场上用天然宝石表面宝石生长法进行优化处理的宝石并不多.冒39。

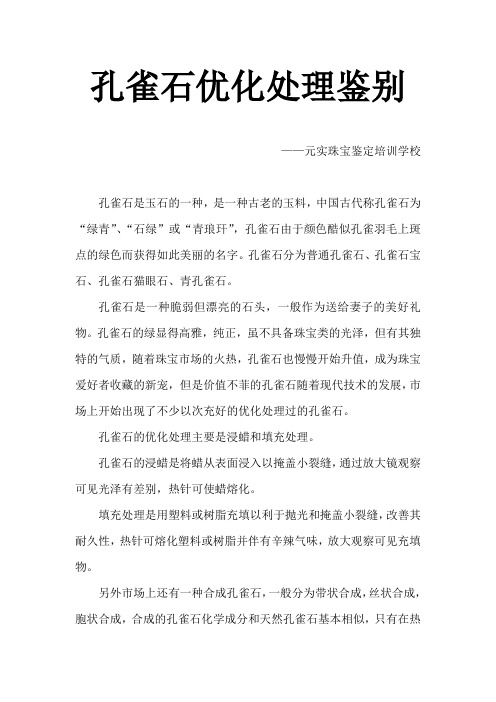

孔雀石优化处理鉴别
——元实珠宝鉴定培训学校
孔雀石是玉石的一种，是一种古老的玉料，中国古代称孔雀石为“绿青”、“石绿”或“青琅玕”，孔雀石由于颜色酷似孔雀羽毛上斑点的绿色而获得如此美丽的名字。
孔雀石分为普通孔雀石、孔雀石宝石、孔雀石猫眼石、青孔雀石。
孔雀石是一种脆弱但漂亮的石头，一般作为送给妻子的美好礼物。
孔雀石的绿显得高雅，纯正，虽不具备珠宝类的光泽，但有其独特的气质，随着珠宝市场的火热，孔雀石也慢慢开始升值，成为珠宝爱好者收藏的新宠，但是价值不菲的孔雀石随着现代技术的发展，市场上开始出现了不少以次充好的优化处理过的孔雀石。
孔雀石的优化处理主要是浸蜡和填充处理。
孔雀石的浸蜡是将蜡从表面浸入以掩盖小裂缝，通过放大镜观察可见光泽有差别，热针可使蜡熔化。
填充处理是用塑料或树脂充填以利于抛光和掩盖小裂缝，改善其耐久性，热针可熔化塑料或树脂并伴有辛辣气味，放大观察可见充填物。
另外市场上还有一种合成孔雀石，一般分为带状合成，丝状合成，胞状合成，合成的孔雀石化学成分和天然孔雀石基本相似，只有在热
谱中有较大差异，所以热差分析是鉴别天然孔雀石和和成孔雀石的有效方法，但是属于破坏性鉴定。
合成孔雀石不属于假冒产品，是现在市场的销售主流，通过国家玉石鉴定，仿制的合成孔雀石没有放射状结构，在购买时注意它的结构即可。
——元实珠宝学院（咨询：4000025670）。
绿柱石的优化处理方法——元实珠宝培训学校整理绿柱石类宝石是指以矿物绿柱石为原料的一类宝石的总称。
绿柱石常见的有5种优化处理方法，分别为热处理、浸蜡处理、染色处理、辐照处理和腹膜处理。
1、热处理在400-450度下对绿柱石进行热处理，改变其颜色。
可以使浅色或无色绿柱石变为金黄色，也可以使绿色或黄绿色绿柱石处理成优质的海蓝宝石。
由于热处理的结果十分稳定，且不易鉴别，一般将其认作优化，不需指明。
（1）浸无色油处理（优化）主要目的在于掩盖祖母绿种的裂隙或孔洞，提高宝石的透明度和亮度，这种方法已经得到国际珠宝界和消费者的认可，属于优化，在市场上很常见。
由于浸油容易挥发，所以浸油祖母绿在佩戴、保养时要格外注意，避免强光、高温，同时也要避免使用超声波清洗器或清洗剂清洗宝石。
（2）浸有色油处理该方法不仅可以掩盖祖母绿中的裂隙，同时由于采用的是有色油，可以起到染色作用，使祖母绿颜色加深，这是一种处理方法，必须指明。
放大观察可见有色油沿裂隙呈丝状分布，在紫外荧光灯下有时可有荧光。
（3）树脂类充填处理主要用以掩盖裂隙，增加宝石透明度，属于处理。
可以通过放大镜观察是否有残留气泡、充填物石头有流动构造、充填区光泽的差异来进行鉴别。
2、染色处理染色处理主要用于改善颜色，属于处理。
放大观察可见颜色沿裂隙分布，紫外荧光灯下有时会有荧光。
3、辐照处理辐照处理是绿柱石常见的处理方式，可以使无色绿柱石变为黄色，绿色绿柱石变为蓝色，粉色绿柱石变为橙色等。
比较有名的伽马射线辐照Maxixe型蓝色绿柱石，颜色为钴蓝色，不稳定。
4、腹膜处理将无色或浅色绿柱石表面附着有色塑料涂层，以此增加绿柱石的颜色。
有时可以观察到腹膜脱落的现象。
也有采用天然无色绿柱石作核心，在表面生长合成绿薄膜的处理方法，又被称为再生祖母绿。
表面可观察到交织网状裂纹。
——元实珠宝培训学校（咨询：4000025670）。
03第二章宝石人工优化技术方法宝石是一种自然形成的矿物晶体，拥有美丽的外观和珍贵的价值。
在宝石的提炼和加工过程中，人工优化技术是必不可少的一部分，可以改善宝石的外观、增加宝石的价值。
本篇文章将介绍一些常用的宝石人工优化技术方法。
第一种技术是加热法。
宝石加热是宝石人工优化技术中最常用的方法之一、加热可以改变宝石的颜色、净度和晶体结构，使得宝石变得更加光亮和透明。
加热法通常使用高温炉或火焰来对宝石进行加热处理。
不同的宝石需要不同的温度和时间，以达到最佳的效果。
第二种技术是注油法。
注油是一种常见的宝石人工优化方法，适用于一些有裂痕或不规则内部结构的宝石。
注油可以填补这些裂痕，使宝石看起来更完美。
注油通常使用透明的油质或树脂，以满足宝石的特殊要求。
虽然注油可以提高宝石的外观，但宝石的价值也会因此而降低。
第三种技术是染色法。
染色是一种改变宝石颜色的方法。
染色可以通过浸泡宝石在一种特殊的染料中来实现。
染色法通常适用于颜色较浅或不均匀的宝石。
染色可以使这些宝石看起来更加鲜艳和均匀。
然而，染色后的宝石易于退色，并且染料也可能会对人体造成伤害。
除了上述提到的技术，还有其他一些宝石人工优化技术方法，例如切割法、涂膜法等。
切割法是利用精密的切割工具对宝石进行切割，以改善宝石的外观和光学效果。
涂膜法是在宝石表面涂上一层特殊的涂层，以改变宝石的颜色或增加其光泽。
然而，这些方法可能会对宝石的真实性和品质造成一定的影响。
总的来说，宝石人工优化技术方法可以改善宝石的外观、增加宝石的价值。
然而，这些技术也可能会对宝石的真实性和品质造成一定的影响。
在进行宝石人工优化时，应根据宝石的特点和要求选择合适的技术，并严格掌握技术的操作方法，以确保宝石的品质和价值不受损。
同时，也要注重尊重宝石的自然形态和特性，保证消费者对宝石的期望和需求得到满足。
玛瑙高温优化流程玛瑙是一种常见的宝石，它的颜色、纹理和质地各不相同，因此在制作和加工过程中需要进行优化流程来保证其质量和美观度。
其中，高温优化流程是一个非常重要的环节。
高温优化流程是指将玛瑙放入高温炉中进行加热处理，以改善其色泽和透明度。
这个过程需要注意一些细节和技巧，否则就会出现不良效果。
下面将详细介绍玛瑙高温优化流程的步骤和注意事项。
第一步：准备工作在进行高温优化流程之前，需要对玛瑙进行清洗和分类。
首先，将玛瑙放入清水中浸泡，去除其表面的灰尘和杂质。
然后，根据玛瑙的颜色和质地将其分类，以便在加热处理时能够达到最佳效果。
第二步：加热处理将分类后的玛瑙放入高温炉中，加热温度一般在800℃-1200℃之间，视玛瑙的材料和质地而定。
在加热过程中，要注意以下几点：1.加热速度要缓慢，避免温度过快变化造成玛瑙破裂或变形。
2.加热时间要控制好，过长或过短都会影响玛瑙的质量。
3.加热过程中要进行氧化还原反应，以改善玛瑙的色泽和透明度。
4.加热后要缓慢冷却，避免温度过快下降造成玛瑙裂纹或变形。
第三步：检查和修整将加热后的玛瑙取出，进行检查和修整。
首先，用手触摸玛瑙的表面，检查是否出现裂纹或变形。
然后，用放大镜查看玛瑙的内部结构，检查是否出现气泡或裂纹。
最后，根据发现的问题进行修整，以保证玛瑙的美观度和质量。
总结：玛瑙高温优化流程是制作和加工玛瑙的重要环节之一。
要保证加热过程中的温度、时间和速度等参数的控制，以达到最佳效果。
此外，检查和修整也是不可缺少的步骤，以保证玛瑙的质量和美观度。
通过严格遵循优化流程，可以使玛瑙的品质得到提升，更好地展现其独特的美丽。
宝石优化处理及改善品的特征一、判断题1．按国标规定，所有染色宝玉石均须在鉴定报告中注明属“处理”2．高温下使蓝宝石色斑或色带扩散的改色手段称为“扩散热处理”3．红外光谱仪只能分清一部分A货或B货翡翠4．按国标规定，出售任何品种的浸蜡玉雕件均可在宝玉石名称后不注明（处理）5．任何染色宝玉石的鉴定证书上，按国标规定：必须在名称后加上（处理）6．染色玛瑙效果稳定，上市时无需标明为处理的7．辐射改色的托帕石上市时须声明为“处理”的8．再造绿松石属于处理宝石9．托帕石经辐照改色并加热固色后即可上市10．扩散处理蓝宝石中固态包裹体的变化特征与热处理蓝宝石中的相似二、选择题1．优质仿珍珠是在圆核上面涂上多层的：（）。
a．鱼鳞漆b．银粉c．白瓷漆后制成的2．目前对辐照处理黄玉（Topaz）的放射性残留允许量（出厂—上市）为：（）。
a．70～15贝克b．70～15伦琴c．70～15γ3．区分翡翠与无机玻璃充填的B货翡翠应选用：（）。
a．滤色镜b．显微镜c．红外光谱仪4．用气相沉淀法改善的镀膜钻石，翻面的外观特征是：（）。
a．无纹平滑b．有平行线纹c．有云雾状纹5．为查明红宝石中有无玻璃填充，宜选用：（）。
a．亮域照明和斜照明b．暗域照明c．反射照明6．判别钻石与激光穿孔钻石或充填处理的钻石时，最好选用：（）。
a．亮域照明b．暗域照明和斜照明c．反射照明7．判别扩散蓝宝石与蓝色蓝宝石时，要侧重观察：（）。
a．生长线或固态包裹体有无变化b．对比棱、尖与面之间颜色的差异c．棱线有无毛茬8．红宝石与染色红宝石的判别宜使用：（）。
a．滤色镜b．显微镜c．分光镜9．在合法贸易中，下列哪种优化祖母绿无须声明：（）。
a．注无色油的b．注有色油的c．注塑料的10．区分翡翠和C货翡翠时必须用的仪器是：（）。
a．放大镜或显微镜b．查尔斯滤色镜c．比重天平11．目前我国对辐照处理黄玉的携带放射性残留，参照日用工业品的辐射防护规定，放射性允许标准为：（）。
红外光谱在常见优化处理宝石鉴定中的应用篇一我有一个好朋友叫小敏，她特别喜欢那些亮晶晶的宝石。
有一次，我们一起去逛珠宝店，她就像一只小喜鹊，眼睛里闪烁着兴奋的光芒，在那些摆满了宝石首饰的柜台前跳来跳去。
“你看这个红宝石戒指，好漂亮啊！”小敏眼睛都挪不开了，她把戒指拿在手里，翻来覆去地看。
我在旁边笑着说：“你可别光看外表啊，现在很多宝石都经过优化处理的呢。
”小敏皱起眉头，有点疑惑：“优化处理？那是什么呀？”我就开始给她解释：“就像人化妆一样，宝石有时候也会被‘化妆’。
有的宝石天然的样子可能没那么完美，商家就会用一些方法让它看起来更好看。
不过，这时候就需要像红外光谱这样的‘宝石鉴定侦探’出场啦。
”红外光谱在鉴定常见优化处理宝石方面可是个超级厉害的工具呢。
比如说翡翠，有些翡翠会被染色来让它的颜色更鲜艳。
这就像是给一个本来脸色苍白的人强行涂了腮红一样。
而红外光谱就像一个透视眼，能够看穿这种伪装。
它可以检测出翡翠内部结构因为染色而产生的细微变化。
那些被注入的染料在红外光谱下就会露出马脚，因为它们的化学成分和天然翡翠的不一样，红外光谱能精准地捕捉到这些不同的‘信号’。
再比如说蓝宝石，有些蓝宝石会经过热处理来改善它的颜色和透明度。
这就像是把一块有点粗糙的璞玉打磨了一下。
但是，经过热处理的蓝宝石内部的原子排列和化学键等会发生一些改变。
红外光谱就像是一个超级敏锐的耳朵，能听到这种‘内部的声音’。
它能根据蓝宝石在处理前后化学键振动频率等的差异，判断出这个蓝宝石是否经过了热处理。
还有祖母绿，常常会有注油处理。
这就好比给干燥的皮肤抹上了乳液。
注油后的祖母绿看起来更加温润。
不过红外光谱可不会被这种表象迷惑。
它可以检测到油的存在，因为油的化学结构在红外光谱下有独特的表现，就像每个人都有自己独特的指纹一样。
小敏听我说完，眼睛睁得大大的，说：“哇，原来这里面有这么多门道啊！”所以啊，红外光谱在鉴定那些常见的优化处理宝石的时候，就像是一个严格公正的裁判。
、钻石的优化处理激光打孔:即用激光来对准钻石内部的有色或黑色包裹体打出一个孔道，有的包体在高能激光束下气化，有的可随后注入的强酸溶化。
适应：净度很低（一般为P）的钻石。
目的：使有色或黑色包体变得不明显，改善销路。
可用树脂或玻璃填充，放大检查可发现孔眼和孔道。
要求公开，可以分级。
KM激光处理：2000年在东京中心实验室最早发现；KM—希伯莱文“特殊的钻孔”的缩写；通过激光加热包体，围绕包体诱发解理裂隙；并使之达到表面，使酸液能够进入内部溶解黑色及有色包体；外观难辨别，有蓝－褐色闪光。
玻璃充填:将玻璃充填于宝石达表面的裂隙中，以掩盖裂隙或强化结构.目的：用于改善外观净度及耐久性，掩盖激光打孔留下的管道。
要公开，不分级。
鉴定特征：①异样的闪光效应，在暗域照明下显紫红色闪光，在亮域照明下显黄绿色闪光②放大：气泡，流动构造③表面：光泽的差异④X射线照相：揭示裂隙中的高密度的铅玻璃钻石人工改色A、辐照+加热：改变宝石体色、增色；B、表面涂层：掩盖钻石的低级体色，提高色级；C、高温高压处理：减色和改色辐照处理：通过原子、离子、粒子轰击，产生空位（色心）处理钻石的鉴别特征①绿色钻石：辐射证据，光谱红区末端显741nm吸收线，这一吸收线由结构的辐射损伤产生，称为GRI线；△天然绿色为薄层，抛磨后不存在②橙、黄和褐色钻石：595、1936、2024nm中有一条出现，该钻石则为处理过的。
③蓝色钻石：处理蓝钻石有741nm吸收线（特征线），为绝缘体。
△天然蓝色钻石无吸收峰，为半导体。
④粉红、红紫色钻石：主要为Ⅰb型特征吸收线637nm，另外还可出现595、575、503nm三条吸收线，637nm为人工处理的诊断线。
△天然粉红、红紫色，吸收线为563nm吸收窄带，常伴有503、415nm 吸收。
涂层处理涂层钻石：对黄色调“偏色”钻石有时采用涂层方法在钻石表面涂一层蓝色以掩盖其体色，使“偏色”钻石色级得到提高。
1）、透镜涂层①利用真空喷涂技术，在钻石亭部涂上一层极薄的强粘结的淡蓝色膜；②涂层后色级得到提高，但难以分色级，并常伴有灰色色调。
宝石优化处理一、优化处理的概念天然宝石的优化处理(Enhacement and Treatment of Gemstone)是指除切磨和抛光以外，用于改善珠宝玉石的外观(颜色、净度或特殊现象)、耐久性或可用性的所有方法。
它是宝石学研究的一个重要内容。
优化处理可进一步划分为优化(Enhancement)和处理(Treatment)两类。
优化是指“传统的、被人们广泛接受的使珠宝玉石潜在的美显示出来的优化处理方法”，如加热处理、漂白、浸无色油以及玉髓玛瑙的染色等。
市场上不予声明当做天然宝石出售。
处理是指“非传统的，尚不被人们接受的优化处理方法”，如染色处理、辐照处理、表面扩散处理等。
属于处理的宝石在市场出售时，必须声明其经过人工处理的真实性。
关于宝石的优化处理，特别是对色泽和透明度较差的天然宝石颜色的改变的研究，目前在国际上已成为了一个专门的学科。
二、优化处理的历史有一些改善宝石的处理方法尽管在古代就已经被人们认识了，如加热的方法使红玛瑙变红等等，但当时更多的是在偶然的机遇中发明的。
只有在今天，当人们弄清了固体物质包括无机质矿物（如金刚石、刚玉、黄玉、绿柱石、水晶等），有机质宝石（如珍珠、琥珀等）的固体物理性质和研究了宝石的致色机理之后，才是这个古老的领域发生了巨大的变化，产生各式各样新的完善的宝石处理技术。
进入20世纪以来，特别是近些年来，由于自然科学的重大突破，新技术的不断出现，给优化处理宝石的工作提供了一个又一个新手段、新方法。
随着宝石学的成熟，使优化处理天然宝石以增加宝石价值的研究成为一门科学。
人们的认识从宏观领域进入了微观领域，使以前偶然发现的优化处理宝石的方法，成为有目的的自觉行为，人们可以有意识的改变宝石的物理性质。
当前，世界上许多技术手段齐全的实验室都开展了天然宝石优化处理的研究。
目前，人们已经能将绿色的绿柱石改善成为天然色的海蓝宝石；物色的黄玉改善成为蓝色的黄玉；无色的金刚石改善位黄色、绿色、蓝色、粉红色等。
甚至有人提出，如果您手中有金刚石（无色钻），它可以给您改善成任何你需要的颜色。
近十几年来，通过热处理使劣质刚与变成蓝色或橙色宝石的技术更是风靡一时。
据报道，在国际市场上出售的彩色宝石，有80%使经过优化处理的，刚玉类红、蓝宝石的优化处理品超过90%。
一些改善后的宝石颜色稳定，经久不变,已被公认价值与天然产出品相当。
三、优化处理的意义宝石由于其特殊的魅力，一直为人们所喜爱，随着科技的进步，人们生活水平的日益提高，人们对宝石的需求量越来越大。
据统计，2002年我国仅宝石进出口就是840亿美元，加上首饰和珍珠的金出口额可达3200亿美元，其增长速度远远超过国际上的平均增长速度。
随着经济的迅速发展，宝石业和珠宝市场将会更加繁荣昌盛。
由于自然界的资源有限，宝石新矿床的发展速度远远低于社会的需求量，完美无瑕的天然产出品极少。
由于天然资源的局限，使供需发生矛盾，决定了人们必须要对那些质量不好的天然宝石进行改善，以满足社会对天然宝石的需求。
课程重难点:1.热处理技术的原理。
2.热处理技术的工艺条件。
3.常见热处理宝石的鉴别。
课程要求:1.掌握热处理技术的原理及分类，并能对常见热处理宝石的原理进行归类。
2.熟悉热处理技术的工艺条件。
3.掌握常见热处理宝石的鉴别特征。
一、热处理技术简介将宝石放在可以控制加热的设备中，选择不同的加热温度和不同氧化还原条件进行加热处理，使宝石的颜色、透明度及净度等外观特征得到长期稳定的改善，从而提高宝石美学价值和商品价值的技术。
这是一种把宝石潜在美显示出来的方法，也是一种容易操作且优化处理后的珠宝玉石被人们广泛接受的方法。
根据我国1997年月1日实施的国家标准“GB/T16552-1996珠宝玉石名称”的规定，这一方法属于“优化”的范围。
在古代，宝石的改善主要靠加热的方法实现的。
据报道,早在公元前2000年，在印度已出现加热的红玛瑙和红玉髓。
有人曾对古代宝石的改善方法进行推测：在古代各地区之间，侵略和掠夺战争不断发生，时常会焚烧死者的尸骨，有时就会发现一些被烧焦的贵重装饰品的残骸(因为贵族们常把珠宝当作护身符而带在身上)。
这样，或许偶然有人发现一颗与其主人一起被烧过的宝石的颜色得到了改善，变得更漂亮了。
这个人就有可能把这种现象告诉其他人，遇到有心人就可能试着把那些不漂亮的宝石烧一烧，逐渐就摸索出一套方法。
这可能就是最初人类对热处理方法的发现。
近代由于冶金技术的提高，宝石热处理的温度得到提高，使热处理工艺得到了新的发展。
现代随着宝石学的成熟，使天然宝石优化处理的研究成为一门科学。
加热处理宝石这一古老方法，在这个时期又周期性的复苏了，并蓬勃的发展起来，工艺日趋精细与完善。
二、热处理技术的原理宝石在热处理过程中内部会发生很多变化，热处理的基本原理就是通过反复试验、反复修正寻找和利用那些有利于显示珠宝玉石潜在美的变化。
根据宝石在热处理过程中内部变化的机理将热处理的原理分成以下几类详加说明：（1）使宝石中致色元素改变而产生颜色的变化。
这些化学成分可以是宝石的主要成分，也可以是宝石的微量致色元素。
例如：对于有机宝石如珍珠、象牙、珊瑚、琥珀等，加热处理会使其中的有机质氧化，温度过高会使颜色慢慢变暗变黑，若继续加热即出现“碳化”现象。
人们经常利用这个特点，掌握好温度实施有机宝石的“仿旧”处理。
对于宝石，加热处理往往将其中的低价态阳离子氧化成高价态，从而使颜色产生变化。
最典型的例子就是带绿色调的海蓝宝石在空气中加热去除绿色，使颜色变成蓝色。
（2）使宝石原有的色心被破坏而引起颜色的变化。
有些宝石的颜色主要是由色心引起的，色心是能够产生颜色的结构缺陷，可以理解为“掉到空穴陷阱中的电子，吸收可见光中某一能量，产生电子跃迁而显示颜色”的中心。
空穴陷阱的浓度不一样，显示出来的颜色也不一样，如果不同深度的空穴陷阱同时存在，颜色会显示混合色。
加热这类宝石，相当于给落入陷阱的电子增加一定能量，使色心中的电子可以被激发到更高的能级。
若外界给与的能量超过陷阱能时，陷阱中的电子将跳出陷阱而发生逃逸，该陷阱能的色心即被破坏，颜色消除。
人们利用这个原理，掌握好加热温度和时间，将陷阱能的色心颜色消除掉，留下陷阱能高的色心颜色，以达到改善颜色的目的。
例如辐照法改色蓝黄玉，当无色黄玉利用辐照处理法得到的样品是褐-棕褐色，这是因为不同陷阱能的色心产生的不同颜色混在一起造成的，通过热处理消除低陷阱能的色心，就可以得到漂亮的海蓝色。
粉红色黄玉变黄色，紫水晶变黄或绿色，烟水晶变黄绿或无色，也是热处理改变色心造成的。
（3）使宝石中的杂质扩散或改变存在状态而改变颜色。
有些宝石中存在着致色离子，但由于存在状态不好，使宝石颜色不好或不能致色，加热可以使致色离子在宝石内均匀扩散，进入晶格质点位置或晶格缺陷，从而改变宝石的颜色。
如褐色红宝石加热变成红色红宝石，白色蓝宝石加热变成蓝色蓝宝石；有些宝石中的致色离子呈聚合态而使颜色不漂亮，经加热扩散后可形成漂亮的颜色。
如斯里兰卡产出的一种原石叫“究打”（Geuda）刚玉，没有处理前是一种半透明、乳白色、有丝绢光泽的刚玉，称不上宝石，常被用来铺垫花园小径、装点花床等，这种刚玉中钛元素以金红石矿物形式存在，若进行高温加热，可以使金红石矿物熔化（此时刚玉矿物不熔化）掌握好操作工艺，使钛元素均匀扩散，就能变成透明、颜色漂亮的蓝色蓝宝石。
（4）使一些含水的宝石发生脱水作用而引起颜色的变化。
有些宝石中不仅存在吸附水，而且还含有结构水，在热处理优化过程中，若温度不破坏结构水，则能完成改色任务；若加热温度过高会将结构水驱赶出来，使宝石发生脱水作用，从而破坏宝石的结构稳定。
当然，有些宝石在此时也会变色，但这种变色往往是人们不希望的。
如漂亮的欧泊若加热到300℃左右就会失水，从而破坏它的变彩效应。
所以，在采用热处理优化珠宝玉石颜色时必须掌握好加热温度。
粉红色玉髓变橙，红或褐色；虎睛石加热产生深褐至红褐色与脱水作用有关。
（5）使某些宝石发生结晶构型的变化。
有些宝石随着温度的升高，晶格结构类型会发生变化，从而发生颜色变化。
例如加热可使低型锆石转化成高型锆石，颜色由褐-褐红色变成无色透明，人们常用此法获得折光率高的无色锆石作为钻石仿制品；若在还原环境下加热，还可以得到迷人的浅蓝色-蓝色锆石。
（6）使某些宝石发生重组、再生和净化而达到优化的目的。
对于有机宝石如琥珀，在较低的温度下热处理就可以使它软化或熔融，冷却后成透明度高、质地较纯的琥珀，若在软化时加压，还会出现美丽的爆裂花形图案，通常称之为“太阳光芒”。
（7）消除宝石中的包裹体，提高宝石的透明度和净度。
宝石中经常存在包裹体，不仅影响宝石净度，有时还影响宝石的透明度。
高温热处理（常接近宝石的熔点）能把宝石中的不纯包裹体杂质熔解或消除，以达到提高提宝石的透明度和净度的目的，如红宝石的热处理可去除丝光。
据资料表明，市场上销售的高档红宝石和蓝色蓝宝石，许多都是经过高温处理的。
（8）温度骤变可能引起珠宝玉石内部产生裂纹。
由于绝大部分珠宝玉石是热的不良导体，热膨胀系数比较小在加热速度太快或冷却过程太快时产生内应力，容易产生裂纹；另外，有些玉石中含有较多的气-液包裹体，在高温下可能是这些包裹体发生爆裂，从而产生裂纹或指纹状包裹体。
例如蓝宝石中包裹体周围的“晕”。
我们还经常利用宝石的这一特性制造许多效果，例如晕彩石英。
三、工艺条件要使宝石达到最佳的优化效果，在热处理过程中就要掌握最佳的处理条件。
一般考虑以下五个影响因素：（1）热处理的温度范围和最高温度就是可能使宝石改善颜色或透明度的温度，这是反复摸索的最重要条件。
热处理的温度范围和最高温度是不同的，要根据宝石本身的性质和熔点而定。
（2）热处理时升温和降温的速度将宝石放入加温炉内加热，都是从室温开始升到设计的最高温度，由于大多数宝石的导热性比较差，所以升温速度不能过快,会因宝石内外温差太大产生内应力而出现裂纹,也可以因宝石各部分受热不均匀而产生色带或色斑等；降温速度太快时,也会使宝石内外温差太大而出现破裂.因此在实际操作时,常把宝石埋在沙子或氧化铝粉沫中加热,使传热速度有一个缓冲而使宝石受热均匀。
将升温和降温的速度绘制成曲线，这个曲线通常要求平滑，绝大多数的升温和降温过程需缓慢进行。
（3）热处理达到最高温度时的恒温时间在热处理过程中,为了使宝石内部温度达到一致是需要一定时间的；同时,为了让宝石的变化充分,还往往要适当延长一段时间,这就是恒温时间。
（4）热处理需要的气氛通常氧化条件是为了使低价态致色离子变成高价态,最简单的方法是在空气中加热,特殊需要时可以把宝石和氧化剂(化学试剂)一起密封在坩埚或其他容器中加热.还原条件是为了使高价态致色离子变成低价态,产生还原环境最简单的方法是将木炭和宝石一起密封容器中加热,加热时碳和氧反应生成一氧化碳,继续反应生成二氧化碳,这些反应把容器中的氧消耗尽,产生还原反应；特殊需要时可以向密闭的容器中通入还原性气体达到。
