第四章 宝石的优化处理

宝玉石鉴赏之优化处理的概念及历史2009-07-21 00:41一、优化处理的概念1.优化处理的定义除了切磨抛光以外的任何施加于宝石的加工，这些额外加工的目的通常是为了改善宝石的颜色、净度、亮度、光学效果、耐久性和重量等，使得经过优化处理的宝石的商业价值得到提高。

优化处理又可分成优化和处理两大类型。

2.优化类型改善了宝石的颜色、净度和亮度，但是没有外来物质加入到宝石中、没有明显地改变宝石的安全性的工艺。

属于优化的处理类型不多，现在被认可的有：纯粹的加热处理、珍珠和其他有机宝石的漂白、玉石的上蜡处理、祖母绿的浸无色油处理和玛瑙的染色处理。

通常解释这些处理工艺为优化类型的理由有：(1)自然过程的延续，比如加热作用在自然的地质过程中就可能发生。

(2)被珠宝行业公认的传统工艺，比如玉石的上蜡和玛瑙的染色。

3.处理类型改善了宝石的颜色、净度、亮度、光学效果、耐久性和增加宝石的重量等，但是宝石经过这些工艺处理后，发生了外来物质的加入、形成的特性不稳定、产生了放射性等。

4.优化处理的基本工艺要求（1）提高宝石外观的美丽程度。

（2）提高宝石的耐久性，或者没有影响宝石的耐久性。

（4）不产生对人体有害的各种作用。

5.优化处理的披露宝石鉴定行业的惯例认为，宝石经过优化类型的处理的事实可以不必说明，但是经过处理类型的处理则必须说明。

但是，现在社会道德观念的发展也影响到职业道德规范的变化，宝石鉴定界开始讨论如何保护顾客的知情权不受到侵害的问题。

二、宝石优化处理方法发展史宝石的人工改善已有几千年的历史。

据国外资料报道，在古埃及国王的墓中就曾出土过公元前1300年的肉红色玉髓，印度亦曾出土有大约公元前2000年前的经加热处理的红玛瑙和玉髓。

最早对宝石人工改善进行系统总结的是C.Pliny（生于公元23年，死于公元79年）。

在他编写的37本书中介绍了宝石改善的技术方法，包括贴箔（foil）、油浸法（oiling）、染色（dyeing）和组合宝石（composite stones）。

一篇文章读懂宝石“优化、处理”手段（图文版）玉石、宝石都是大自然赐予人类的瑰宝，有其精光璀璨的一面，也带着一些不可避免的瑕疵。

人类总是追求完美，所以在利用玉石宝石时，也人为的作一些优化处理，这就是我们常说的人优化处理技术。

作为常识性的知识，这些优化处理方法，你知道有哪些吗？一、漂白漂白是以化学物质改变/淡化多孔性宝石的部分或整体颜色。

有些宝石经过漂白，然后再染色，称为“组合处理”。

1漂白处理常应用于以下宝石：硬玉(翡翠) - 硬玉通常用酸进行漂白，以去除材料中的褐色成分。

▲硬玉的这些截面显示了漂白前后的宝石外观。

珍珠–所有类型的珍珠都使用氧化氢进行常规性漂白，以改善其光泽及色彩的均匀性。

▲对养殖珍珠进行常规性漂白，实现色彩的均匀性。

其他材料–某些珊瑚、石髓和虎眼石英采用漂白处理，使颜色更淡。

2坚固性因素对大多数材料而言，酸漂白会导致结构的分解。

因此这种单一的处理易造成材料的断裂。

大多数情况下，漂白后会采用灌注处理，以提高坚固性，增强感觉色。

3特殊保养要求经漂白的宝石往往更易碎，而且气孔更多，更易吸收人体油脂和其他液体。

建议将珍珠存放在柔软、干燥的环境以避免表面损坏。

二、表面涂层表面涂层–通过在宝石底面上贴附有色箔片，或在全部或部分宝石刻面上使用涂料作为涂层，以改变颜色，从而改变宝石的外观。

1最常见的采用涂层的宝石包括钻石–薄膜涂层有时用于改变钻石颜色，更为现代的涂层方法会使用金属氧化薄膜。

▲这三颗浓郁的粉红色钻石是表面涂层的结果。

坦桑石–虽然极少用涂层，但是有些坦桑石经过涂层处理，以提升其蓝-靛色的色度。

▲通常坦桑石呈现深紫蓝色（左）。

颜色偏淡的坦桑石和其他颜色偏淡的宝石种类有时会涂上油墨状物质，以加深和改善其颜色（右）。

拓帕石–一些无色拓帕石覆有金属氧化物涂层，以打造多种不同颜色的外观。

▲一些天然拓帕石是无色的（如顶部两幅图片所示），但它们可涂上金属氧化物制作出各种金属颜色（底部图片）。

珊瑚–一些黑珊瑚（也称为角珊瑚）被鉴定为经过漂白，然后再涂上较厚的人造树脂，以便保护珊瑚及增强其色彩。

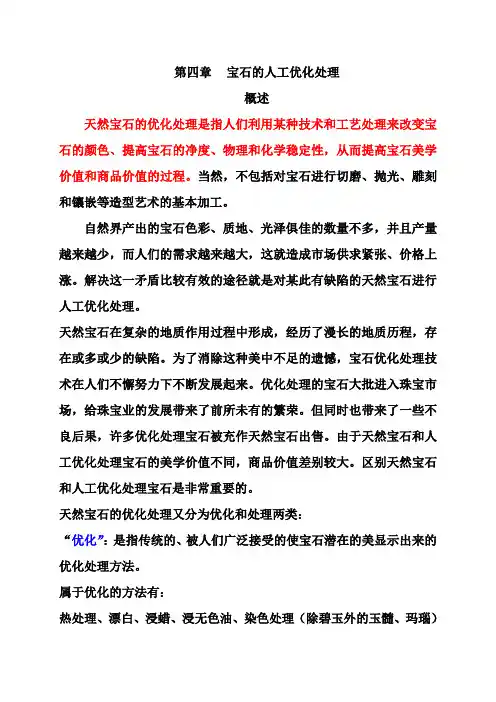

第四章宝石的人工优化处理概述天然宝石的优化处理是指人们利用某种技术和工艺处理来改变宝石的颜色、提高宝石的净度、物理和化学稳定性，从而提高宝石美学价值和商品价值的过程。

当然，不包括对宝石进行切磨、抛光、雕刻和镶嵌等造型艺术的基本加工。

自然界产出的宝石色彩、质地、光泽俱佳的数量不多，并且产量越来越少，而人们的需求越来越大，这就造成市场供求紧张、价格上涨。

解决这一矛盾比较有效的途径就是对某此有缺陷的天然宝石进行人工优化处理。

天然宝石在复杂的地质作用过程中形成，经历了漫长的地质历程，存在或多或少的缺陷。

为了消除这种美中不足的遗憾，宝石优化处理技术在人们不懈努力下不断发展起来。

优化处理的宝石大批进入珠宝市场，给珠宝业的发展带来了前所未有的繁荣。

但同时也带来了一些不良后果，许多优化处理宝石被充作天然宝石出售。

由于天然宝石和人工优化处理宝石的美学价值不同，商品价值差别较大。

区别天然宝石和人工优化处理宝石是非常重要的。

天然宝石的优化处理又分为优化和处理两类：“优化”：是指传统的、被人们广泛接受的使宝石潜在的美显示出来的优化处理方法。

属于优化的方法有：热处理、漂白、浸蜡、浸无色油、染色处理（除碧玉外的玉髓、玛瑙）等。

“处理”：是指非传统的、尚未被人们接受的优化处理方法。

属于处理的方法有：浸有色油、充填处理（玻璃充填、塑料充填或其他聚合物等硬质材料充填）、浸蜡（绿松石）、染色处理、辐射处理、激光钻孔、表面扩散处理等。

属于“处理”的宝石必须在标牌上标明。

如一块经表面扩散处理的红宝石，其正确标识为“红宝石（处理）”。

宝石人工优化处理方法及检测一、高温热处理高温热处理是把天然宝石置于高温环境中，并在一定的气氛条件下进行处理，促使宝石的特征向人们所希望的方向转变。

如致色离子含量和价态的转变可以改善宝石的颜色，宝石内部包裹体溶解可以提高透明度，固溶体的出溶以及某些物质通过表面扩散进入宝石可以产生特殊的光学效应等。

经常用高温热处理的宝石主要是红宝石、蓝宝石、海蓝宝石、托帕石、水晶、玛瑙等。

宝石的优化处理宝石的优化处理是通过改变宝石的颜色、光学效应或韧度改善宝石外观的过程,它不包括宝石的切磨和抛光对于优化处理的宝石些已经被市场所接受,可以当作天然宝石出售。

例如,斯里兰卡灰白色蓝宝石经加热处理变为蓝宝,坦桑尼亚褐色黝帘石经热处理变为蓝色黝帘石无色黄玉经辐射处理变为蓝色黄玉,以及玛瑙经过染色和熔烧呈现出各种颜色等些处理宝石需注明出售也能被市场接受。

如,辐射处理的蓝色钻石,注油的红宝石和祖母绿,染色的翡翠和石英岩等。

而一些经处理后带有有害物质的宝石,则不能被公众接受。

如带有放射性残余的黄玉等近年来,随着优质珍贵宝石资源的枯竭,随着新技术新材料的发展,改善宝石品级、丰富宝石市场越来越重要,宝石优化处理工作成为宝石科研的重要课题常用的宝石优化处理方法有表面处理、染色处理、热处理、辐射处理等一、表面处理在透明宝石底部涂上一层颜色或贴上一小块彩色箔,然后采用封闭式背面镶嵌以改善宝石的颜色。

在不透明或半透明宝石表面涂上一层蜡,以增加宝石的光泽和色彩这是一些古老的改色方法,现在有时仍在使用,将浅黄色钻石亭部涂以一弹层蓝色以消色彩:在玻璃仿制品背部涂以不透明涂料增加亮度,将绿松石表面进行蜡处理以改鉴定时用放大镜仔细观察不难发理各种处理的痕迹,这些处理一旦被去除,将会使宝善光和颜色石的外观发生变化二、染色处理这种处理方法常用于多孔的材料或含相当多裂纹和裂隙的宝石,染料可以渗透进宝石被孔隙和裂缝中。

染料可以是有机染料或无机的化合物,前者通过溶剂的挥发而致色,后者经过化学反的孔或裂中应而沉淀,无机染色通常着色耐久,面有机染色颜色鲜艳但会退色市场上大多数祖母绿都经过油浸染处理,有时是有色油注入其裂隙之中,改善了祖母绿的清晰度和颜色。

石英岩、大理岩,玛瑙玉等常染成各种鲜艳的颜色,染色大量出现常常以假乱真,灰玉翻和一些多孔的蛋白石在糖溶液中煮过,经浓硫酸处理后,除去糖中的氢和氧,所剩下的是均匀的黑色的碳,使宝石变为黑玉和黑蛋白石。

红宝石的特征与优化处理一、红宝石基本特征红宝石是指颜色呈红色的刚玉，主要成分是氧化铝(Al₂O₃)。

红色来自铬(Cr)，主要为Cr₂O₃，含量一般0.1~3%，最高者达4%。

红宝石质地坚硬，硬度仅在金刚石之下。

其颜色鲜红、美艳，可以称得上是“红色宝石之冠”。

红宝石一般会有裂纹，没有一点裂纹及瑕疵的红宝石是极少见的，所为“十红九裂”。

红宝石中最常见的瑕疵是小的针状杂质，称为“丝状物”。

因为每颗红宝石都是在自身独特的环境中形成的，每颗宝石均含有赋予其精确颜色的痕量矿物质组合以及独特的识别标记或杂质。

结晶习性:属三方晶系、复三方偏方面体晶类透明度:透明至半透明光泽:亮玻璃光泽至亚金刚光泽折射率: 1.762- 1.770 (+0.009， -0.005)双折射率: 0.008-0.010色散:低0.018多色性:二色性明显，常表现为:紫红/褐红，深红/红，红/橙红，玫瑰红/粉红特殊光学效应:星光效应，在光线的照射下会反射出迷人的六射星光或十二射星光摩氏硬度: 9SG (相对密度) : 3.99- 4.00解理:无解理，底面裂理发育色彩来源:微量铬使它显红色，铬含量越高越红，最红的俗称“鸽血红”出生地:主要为火成岩或变质岩地区二、常见优化处理红宝石常采用的优化处理方法有:热处理、浸有色油、染色处理、充填处理及表面扩散处理。

红宝石的热处理基本过程是将宝石放置在加热设备中使其中致色离子的含量、价态和晶体结构等发生变化，进而去除蓝色成分，形成和获得更好的红色。

这种方法历史悠久，其结果稳定、持久而被人们所接受。

红宝石的浸有色油处理基本过程是将宝石放入红颜色的油中进行浸泡，然后取出，达到改善颜色和透明度的目的。

这种方法因其结果不稳定、不持久而不被人们接受。

红宝石的染色是一项古老的优化处理技术，基本过程是将经过淬火的宝石放入不易褪色的无机和有机染料中，在低温加热条件下进行浸染，使之着色。

这种方法因其结果不稳定、不持久，也不被人们所接受。

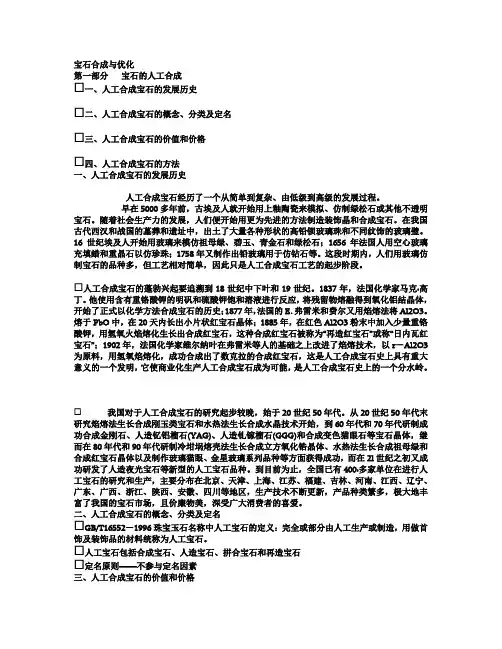

宝石合成与优化第一部分宝石的人工合成☐一、人工合成宝石的发展历史☐二、人工合成宝石的概念、分类及定名☐三、人工合成宝石的价值和价格☐四、人工合成宝石的方法一、人工合成宝石的发展历史人工合成宝石经历了一个从简单到复杂、由低级到高级的发展过程。

早在5000多年前，古埃及人就开始用上釉陶瓷来模拟、仿制绿松石或其他不透明宝石。

随着社会生产力的发展，人们便开始用更为先进的方法制造装饰晶和合成宝石。

在我国古代西汉和战国的墓葬和遗址中，出土了大量各种形状的高铅钡玻璃珠和不同纹饰的玻璃璧。

16世纪埃及人开始用玻璃来模仿祖母绿、碧玉、青金石和绿松石；1656年法国人用空心玻璃充填蜡和重晶石以仿珍珠；1758年又制作出铅玻璃用于仿钻石等。

这段时期内，人们用玻璃仿制宝石的品种多，但工艺相对简单，因此只是人工合成宝石工艺的起步阶段。

☐人工合成宝石的蓬勃兴起要追溯到18世纪中下叶和19世纪。

1837年，法国化学家马克·高丁。

他使用含有重铬酸钾的明矾和硫酸钾饱和溶液进行反应，将残留物熔融得到氧化铝结晶体，开始了正式以化学方法合成宝石的历史；1877年，法国的E．弗雷米和费尔又用焰熔法将Al2O3。

熔于PbO中，在20天内长出小片状红宝石晶体；1885年，在红色Al2O3粉末中加入少量重铬酸钾，用氢氧火焰熔化生长出合成红宝石，这种合成红宝石被称为“再造红宝石”或称“日内瓦红宝石”；1902年，法国化学家维尔纳叶在弗雷米等人的基础之上改进了焰熔技术，以r－Al2O3为原料，用氢氧焰熔化，成功合成出了数克拉的合成红宝石，这是人工合成宝石史上具有重大意义的一个发明，它使商业化生产人工合成宝石成为可能，是人工合成宝石史上的一个分水岭。

☐我国对于人工合成宝石的研究起步较晚，始于20世纪50年代。

从20世纪50年代末研究焰熔法生长合成刚玉类宝石和水热法生长合成水晶技术开始，到60年代和70年代研制成功合成金刚石、人造钇铝榴石(YAG)、人造钆镓榴石(GGG)和合成变色猫眼石等宝石晶体，继而在80年代和90年代研制冷坩埚熔壳法生长合成立方氧化锆晶体、水热法生长合成祖母绿和合成红宝石晶体以及制作玻璃猫眼、金星玻璃系列品种等方面获得成功，而在2l世纪之初又成功研发了人造夜光宝石等新型的人工宝石品种。

宝石之优化宝石的常见优化处理的方法及特征宝石的优化处理方法甚多，目前主要的优化处理方法有●热处理●扩散处理(表面或体扩散)●高温高压处理●辐照处理(含热固色或退火处理)●裂隙充填、熔合充填处理(油、蜡、人工树脂、玻璃等) ●激光处理(含化学处理)●染色处理(含热固色处理)●涂覆、镀膜处理一、热处理将宝石放置在可控气氛和温度的加热设备(电阻箱、马弗炉、石墨管炉、烧结炉等)中，添加不同的化合物或涂填物、选择不同的温度范围、气氛条件(氧化、还原、中性)、加热速率(升温、冷却)及恒温时间对宝石进行热处理，使宝石的颜色、透明度、净度、光学效应等外观特征得到明显改善。

经热处理后，宝石的颜色相对稳定，它是一种将宝石的潜在美展示出来并为人们所广泛接受的常见优化方法。

热处理方法的主要机理如下：1．改变过渡致色杂质离子的价态选择氧化气氛条件，在高温条件下对浅蓝灰色、浅黄色及浅粉红色蓝宝石进行热处理，通过Fe2+→Fe3++e 价态的转化(O2-→Fe3+电荷迁移)，使之转变为橙黄色和橙红色；同理，选择还原气氛条件，在高温条件下对绿蓝色绿柱石进行热处理，通过Fe3++e→Fe2+价态的转化，使之转变为蓝色海蓝宝石。

在还原气氛条件下，对斯里兰卡乳白色刚玉(存在Fe3+、Ti4+)进行高温热处理(1600～1900。

C)，有助于实现Fe3++e→Fe2+价态的转化，并导致Fe2++Ti4+→Fe3++Ti3+间的电荷迁移，而转变成蓝宝石(见图4-2-1)。

2．消除不稳定的色心如无色黄玉经Y射线辐照处理后，易诱生黄色不稳定色心和蓝色稳定色心(组合成褐色／棕褐色)，经低温加热退火处理后，有助于消除黄色不稳定色心，稳固蓝色色心，并转变为蓝色黄玉。

同理，无色黄玉经带电粒子(电子加速器)辐照处理后，变为蓝绿色(为棕、黄、蓝色心叠加所致)，经中温加热退火处理后，能消除棕、黄色不稳定色心，转变为稳定的蓝色(见图4-2-2)。

3．脱水作用某些由褐铁矿(Fe2O3·nH2O)或氢氧化铁杂质致色的宝石，如黄色玉髓、褐黄色翡翠(见图4-2-3)黄色木变石猫眼等宝石经热处理后，其内的褐铁矿易发生脱水而转变成赤铁矿(Fe2O3)，原本黄色调则变为红色、褐红色。

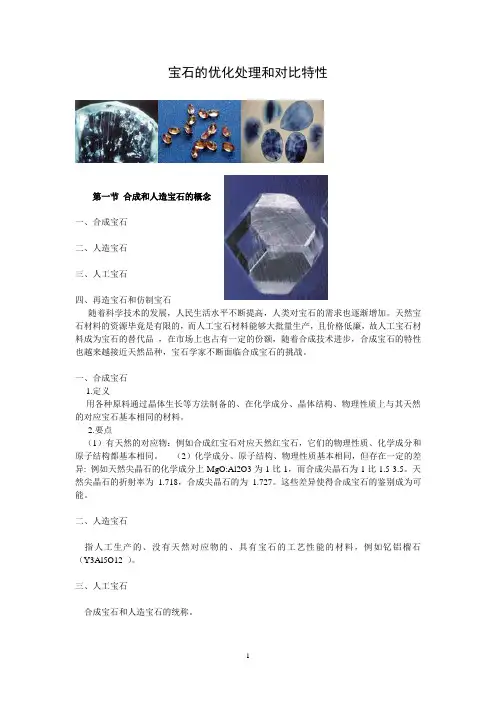

宝石的优化处理和对比特性第一节 合成和人造宝石的概念一、合成宝石二、人造宝石三、人工宝石四、再造宝石和仿制宝石随着科学技术的发展，人民生活水平不断提高，人类对宝石的需求也逐渐增加。

天然宝石材料的资源毕竟是有限的，而人工宝石材料能够大批量生产，且价格低廉，故人工宝石材料成为宝石的替代品 ，在市场上也占有一定的份额，随着合成技术进步，合成宝石的特性也越来越接近天然品种，宝石学家不断面临合成宝石的挑战。

一、合成宝石 1.定义用各种原料通过晶体生长等方法制备的、在化学成分、晶体结构、物理性质上与其天然的对应宝石基本相同的材料。

2.要点（1）有天然的对应物：例如合成红宝石对应天然红宝石，它们的物理性质、化学成分和原子结构都基本相同。

（2）化学成分、原子结构、物理性质基本相同，但存在一定的差异: 例如天然尖晶石的化学成分上MgO:Al2O3为1比1，而合成尖晶石为1比1.5-3.5。

天然尖晶石的折射率为 1.718，合成尖晶石的为1.727。

这些差异使得合成宝石的鉴别成为可能。

二、人造宝石指人工生产的、没有天然对应物的、具有宝石的工艺性能的材料，例如钇铝榴石（Y3Al5O12 ）。

三、人工宝石合成宝石和人造宝石的统称。

四、再造宝石和仿制宝石1.再造宝石：将一些天然宝石的碎块、碎屑经人工熔结后制成。

常见的有再造琥珀。

2.仿制宝石: 完全或者部分由人工生产的材料，它们模仿天然宝石或者人造宝石的颜色和外观，但不具有所仿宝石的化学成分、物理性质以及晶体结构，如玻璃和塑料做成的仿制品。

第二节从熔体中结晶的方法一、焰熔法二、晶体提拉法三、冷坩埚法从熔体中生长晶体的方法是最早研究出的合成宝石的方法，也是广泛应用的合成方法。

从熔体中生长单晶体的最大优点是生长速率快，大于在溶液中的生长速率，二者速率的差异在10-1000倍。

从熔体中生长晶体的方法主要有焰熔法、提拉法和冷坩埚法。

从熔体中结晶合成宝石的基本过程是：粉末原料→加热→熔化→冷却→超过临界过冷度→结晶。

一、宝石的优化处理1、优化处理解释：除切磨合抛光以外用于改善珠宝玉石的外观（颜色、净度或特殊光学效应），耐久性或可用性的所有方法，它是宝石学研究的一个重要内容。

目的：就是使宝石又更高的商业价值优化：传统的被人们广泛接受的，使珠宝玉石潜在的美显示出来的优化方法处理：非传统，尚不被人们接受的优化处理方法常见方法优化方法：热处理、漂白、浸蜡、浸无色油、染色（玉髓、玛瑙）处理方法：浸有色油、充填（玻璃充填、塑料充填或其他聚合物等硬质材料充填），浸蜡（绿松石），染色，辐照、激光、钻孔、覆膜、扩散、高温高压处理。

二、优化处理的方法优化处理方法多种，按照处理特点分为：1、加热处理2、辐照处理3、染色处理（给宝石加入外来染色剂，必要时辅助以淬火或酸蚀提高孔隙度4、充填处理5、表面处理6、其他：难以归纳如激光、剥皮（珍珠）1、热处理方法主要机理⑴改变致色杂质离子的价态⑵消除不稳定的色心色心事一种能产生颜色的晶格缺陷，能选择性吸收可见光的能量而产生的颜色。

无色托帕→辐照→黄褐色→加热→蓝色⑶脱水作用⑷蜕晶质结构的逆转⑸净化或老化→有机宝石⑹消除色带、诱生裂隙→焰溶合成红蓝宝石常有弯曲生长纹→高温处理可消除或减弱弯曲生长纹，有时与红宝石不易区分⑺消除丝状色和暗色核心2、加热的温度变化3、加热设备（1）烧杯、坩埚（2）烘箱（3）马弗炉、井式与管式（4）加热釜4、热处理的主要鉴别特征（1）宝石具有天然罕见的颜色，应引起怀疑（2）热处理的表面痕迹，在抛光引起多面腰棱（3）包体溶蚀、诱发的裂隙、色带模糊（4）吸收光谱变化（5）荧光液可能变化二、表面和体扩散处理Ti+Fe→蓝Gr→红Ni→黄适量Ti→星光Fe+Gr→橙→粉红2、体扩散处理也称铍扩散（Be）3、扩散处理的鉴别特征（1）颜色分布：仅在表面，形成与琢形相关的色带（2）表面特征：再次抛光形成的多面腰棱（3）颜色浓集在裂隙、腰棱（4）固体包体溶蚀等高温热处理的特征三、高温高压处理1.高温高压处理钻石的工艺HPHT处理目前主要有两种类型，一种为处理IIa型，一种处理Ia型，但都选择褐色钻石为处理对象褐色钻石Ia→绿色IIa→无色2．HPHT处理钻石特征（1）表面和裂隙中的烧痕（2）环绕包体的裂隙（3）一些处理的无色钻石在正交偏光镜下显示强的异常消光四、辐照处理（1）镭辐照处理特点：a.颜色无法进入钻石内部，钻石的绿色仅在表层b．绿色是永久性的、不会褪色c.被处理的钻石在较长时间内有放射性，会对人体造成伤害（2）回旋加速器处理（质子、a粒子、？核）特点：a.粒子带电(+)，不能穿入钻石深部，颜色仅在钻石表面b.辐照产生的颜色为暗绿色，处理时间较长则为黑色c.经处理的钻石开始有放射性，但时间较短暂d.颜色是稳定的，长久不会褪色e.在500—900C加热，可以使绿色转变成黄色、橙色、或褐色（3）线性加速器（高能电子）特点：a.电子带电（—），但质量较a粒子小很多，因而处理钻石虽然不能穿透整个钻石，但深度可达2mm。

一、优化处理的概念天然宝石的优化处理(Enhacement and Treatment of Gemstone)是指除切磨和抛光以外，用于改善珠宝玉石的外观(颜色、净度或特殊现象)、耐久性或可用性的所有方法。

它是宝石学研究的一个重要内容。

优化处理可进一步划分为优化(Enhancement)和处理(Treatment)两类。

优化是指“传统的、被人们广泛接受的使珠宝玉石潜在的美显示出来的优化处理方法”，如加热处理、漂白、浸无色油以及玉髓玛瑙的染色等。

市场上不予声明当做天然宝石出售。

处理是指“非传统的，尚不被人们接受的优化处理方法”，如染色处理、辐照处理、表面扩散处理等。

属于处理的宝石在市场出售时，必须声明其经过人工处理的真实性。

关于宝石的优化处理，特别是对色泽和透明度较差的天然宝石颜色的改变的研究，目前在国际上已成为了一个专门的学科。

二、优化处理的历史有一些改善宝石的处理方法尽管在古代就已经被人们认识了，如加热的方法使红玛瑙变红等等，但当时更多的是在偶然的机遇中发明的。

只有在今天，当人们弄清了固体物质包括无机质矿物（如金刚石、刚玉、黄玉、绿柱石、水晶等），有机质宝石（如珍珠、琥珀等）的固体物理性质和研究了宝石的致色机理之后，才是这个古老的领域发生了巨大的变化，产生各式各样新的完善的宝石处理技术。

进入20世纪以来，特别是近些年来，由于自然科学的重大突破，新技术的不断出现，给优化处理宝石的工作提供了一个又一个新手段、新方法。

随着宝石学的成熟，使优化处理天然宝石以增加宝石价值的研究成为一门科学。

人们的认识从宏观领域进入了微观领域，使以前偶然发现的优化处理宝石的方法，成为有目的的自觉行为，人们可以有意识的改变宝石的物理性质。

当前，世界上许多技术手段齐全的实验室都开展了天然宝石优化处理的研究。

目前，人们已经能将绿色的绿柱石改善成为天然色的海蓝宝石；物色的黄玉改善成为蓝色的黄玉；无色的金刚石改善位黄色、绿色、蓝色、粉红色等。

红、蓝宝石的优化‎处理及其鉴别‎特征红、蓝宝石的优化‎处理的方法很‎多，有传统的热处‎理、染色处理、注油处理等，新发展的处理‎方法有玻璃充‎填、加充填物的热‎处理、表面散处理和‎辐照处理等。

一、红、蓝宝石的热处‎理及其鉴别特‎征红宝石和蓝宝‎石均可进行单‎纯的不添加其‎他化学物质的‎加热处理，用于改善红宝‎石和蓝宝石的‎颜色，如消除红宝石‎的紫色调和蓝‎色色斑，加深无色或浅‎色蓝宝石的颜‎色，或者改变蓝宝‎石的颜色。

加热处理还可‎用于消除红宝‎石或蓝宝石的‎丝绢光泽或者‎增强星光红色‎、蓝宝石的星光‎现象。

红、蓝宝石的热处‎理被认为是优‎化类型。

热处理红、蓝宝石的特征‎有：（一）熔蚀的金红石‎针高温下热处理‎通常会使金红‎石针完全分解‎或者部分溶蚀‎。

金红石针熔蚀‎的典型特征是‎长针状的晶体‎被熔断，形成点状线、断续线或者较‎粗大的晶体被‎熔蚀成线状溶‎滴。

（二）熔蚀的晶体包‎体如果加热的温‎度达到或接近‎晶体包体的熔‎点，晶体包体发生‎完全熔化或部‎分熔解。

晶体包体的棱‎角被熔蚀，形成浑圆状的‎形态；晶体包体完全‎熔化后凝固成‎白色或灰色的‎球状体或似球‎状体，被称为“雪球”，是热处理的标‎志性特征。

有些晶体熔融‎或部分熔融后‎会在与主晶的‎接触面上形成‎颜色浓集的区‎域，称为“色边”，也是热处理的‎典型标志。

（三）穗边裂隙如果晶体包体‎完全或部分熔‎化后，部分熔体溢入‎裂隙，形成环绕熔化‎的晶体分布的‎熔滴环，或者充填到裂‎隙的其他位置‎，溢出的熔体还‎可能在熔化的‎晶体周围形成‎强对比度的空‎穴，在应力裂隙的‎最外环，通常形成非常‎特征的，呈白色或灰白‎色的边沿，如同环礁的形‎态，故也称为环礁‎裂隙。

（四）热处理应力晕‎(锆石晕)由于锆石具有‎很高的熔点，在热处理过程‎中锆石包体不‎受影响，但其所伴随的‎应力裂隙有可‎能会形成环边‎裂隙。

当晶体包体因‎加热发生熔融‎或分解作用时‎，还可能诱发应‎力裂隙或者改‎造原生已存在‎的应力裂隙，常见现象有：盘状、穗边、环礁裂隙以及‎锆石晕。
