陶瓷成型新工艺

陶瓷粉末成型工艺陶瓷粉末成型工艺是一种将陶瓷粉末通过成型工艺形成所需形状的技术。

它是陶瓷制造过程中的重要工艺环节之一，具有节约原料、节能环保、生产周期短等优点，在陶瓷制造行业中得到广泛应用。

首先，陶瓷粉末成型工艺一般分为干法成型和湿法成型两种。

干法成型是指将陶瓷粉末与一定比例的添加剂（如粘结剂）混合均匀，然后通过压制、模压等工艺将混合物制成所需形状。

干法成型通常适用于较简单的形状，成型效率较高。

湿法成型是指将陶瓷粉末与一定比例的添加剂混合均匀后，加入一定量的溶剂形成糊状物料，然后通过浇注、注射、挤出等工艺将糊状物料制成所需形状。

湿法成型适用于复杂形状的制造，可以制作出细致、复杂的陶瓷制品。

其次，为了保证陶瓷粉末成型的质量，需要对粉末进行预处理。

预处理主要包括粉末的浸湿处理、干燥处理和筛分处理等。

粉末的浸湿处理是指将粉末与一定比例的溶液混合搅拌，使其表面浸润均匀。

干燥处理是将浸润后的粉末进行烘干，以去除其中的水分。

筛分处理是将粉末进行筛分，分离出一定粒度的粉末，保证成型过程中粉末的均匀性和流动性。

陶瓷粉末成型工艺中常用的成型方法有压制成型、注射成型、挤出成型等。

压制成型是指将混合好的陶瓷粉末放入模具中，通过压力的作用使其成型。

压制成型适用于简单的形状，能够控制成型件的尺寸和密度。

注射成型是指将糊状物料注入模具中，然后通过空气或机械力将糊状物料强制排出，形成所需的形状。

注射成型适用于复杂的形状，能够制作出尺寸精度较高的陶瓷制品。

挤出成型是将糊状物料放入压力容器中，通过挤压压力将糊状物料从模具中挤出，形成所需形状。

挤出成型适用于长形或管状的制品，能够提高生产效率。

陶瓷粉末成型工艺中，还需要考虑烧结工艺。

烧结工艺是将成型好的陶瓷制品放入烧窑中进行高温烧结处理，使其具有一定的强度和致密度。

烧结温度和时间的选择对陶瓷制品的性能具有重要影响。

烧结温度过高会使陶瓷制品变形或烧结不充分，烧结温度过低则会影响陶瓷制品的力学性能和致密度。

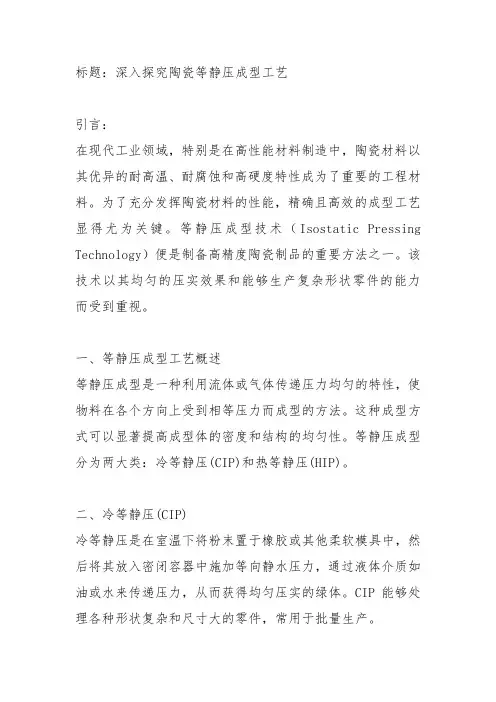

标题：深入探究陶瓷等静压成型工艺引言：在现代工业领域，特别是在高性能材料制造中，陶瓷材料以其优异的耐高温、耐腐蚀和高硬度特性成为了重要的工程材料。

为了充分发挥陶瓷材料的性能，精确且高效的成型工艺显得尤为关键。

等静压成型技术（Isostatic Pressing Technology）便是制备高精度陶瓷制品的重要方法之一。

该技术以其均匀的压实效果和能够生产复杂形状零件的能力而受到重视。

一、等静压成型工艺概述等静压成型是一种利用流体或气体传递压力均匀的特性，使物料在各个方向上受到相等压力而成型的方法。

这种成型方式可以显著提高成型体的密度和结构的均匀性。

等静压成型分为两大类：冷等静压(CIP)和热等静压(HIP)。

二、冷等静压(CIP)冷等静压是在室温下将粉末置于橡胶或其他柔软模具中，然后将其放入密闭容器中施加等向静水压力，通过液体介质如油或水来传递压力，从而获得均匀压实的绿体。

CIP能够处理各种形状复杂和尺寸大的零件，常用于批量生产。

三、热等静压(HIP)热等静压则是在高温高压环境下对粉末或已烧结的陶瓷进行压制，旨在消除残留孔隙，提高材料的密度和强度。

这一过程通常需要使用惰性气体作为压力传递介质，如氩气或氮气。

HIP对于提升成品的力学性能特别有效。

四、等静压成型工艺流程以冷等静压为例，典型的成型流程包括：1. 粉末准备：选择合适的陶瓷粉末以及可能的添加剂（如粘结剂、塑化剂等），经过混合和研磨以得到均质的粉末。

2. 装模：将粉末填充进弹性模具中，并进行初步定位。

3. 压制：把装有粉末的模具置入等静压机中，通过液体介质传递高压力，使粉末在各个方向上均匀受压成型。

4. 脱模与固化：成型后从模具中取出成型体，并进行适当的固化处理。

5. 烧结：将固化后的成型体放入高温炉中，通过烧结使颗粒之间产生固相扩散，形成致密的陶瓷体。

6. 后处理：包括研磨、抛光等步骤以获得所需的最终形状和表面质量。

五、等静压成型的优势与挑战优势：1. 均匀压实：由于压力传递的均匀性，可以获得高度均一的密实度。

陶瓷粉末成型工艺
陶瓷粉末成型工艺是一种将陶瓷粉末通过特定工艺加工成所需形状和尺寸的过程。

它通常涉及将粉末与有机粘结剂混合，然后通过压制或注射成型等方法获得具有一定形状和密度的坯体。

在陶瓷粉末成型工艺中，首先需要将陶瓷粉末与有机粘结剂进行混合，以便将粉末粘结在一起形成具有一定形状和强度的坯体。

这个过程中，需要根据粉末的特性和所需的坯体形状选择合适的有机粘结剂，并进行适量的添加。

接下来，将混合好的陶瓷粉末和有机粘结剂进行压制或注射成型。

压制成型是一种传统的陶瓷成型工艺，通过将混合好的料浆倒入模具中，然后施加压力使料浆成型。

注射成型则是一种较新的成型工艺，通过将混合好的料浆注入模具中，利用注射机的压力使料浆在模具内流动并充满整个模腔。

在成型过程中，需要控制压力、温度等工艺参数，以确保坯体具有足够的强度和尺寸精度。

同时，还需要注意防止出现开裂、气泡等缺陷。

最后，将成型的坯体进行脱脂和烧成处理。

脱脂是将坯体中的有机物排除的过程，通常需要在一定的温度和气氛下进行。

烧成是将脱脂后的坯体在高温下进行烧结的过程，以获得具有所需性能的陶瓷制品。

总之，陶瓷粉末成型工艺是一种复杂的制造过程，需要经过多道工序和严格的质量
控制才能获得高质量的陶瓷制品。

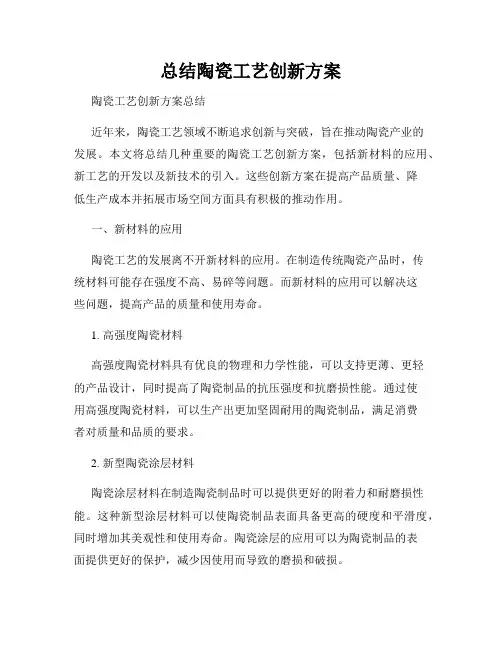

总结陶瓷工艺创新方案陶瓷工艺创新方案总结近年来，陶瓷工艺领域不断追求创新与突破，旨在推动陶瓷产业的发展。

本文将总结几种重要的陶瓷工艺创新方案，包括新材料的应用、新工艺的开发以及新技术的引入。

这些创新方案在提高产品质量、降低生产成本并拓展市场空间方面具有积极的推动作用。

一、新材料的应用陶瓷工艺的发展离不开新材料的应用。

在制造传统陶瓷产品时，传统材料可能存在强度不高、易碎等问题。

而新材料的应用可以解决这些问题，提高产品的质量和使用寿命。

1. 高强度陶瓷材料高强度陶瓷材料具有优良的物理和力学性能，可以支持更薄、更轻的产品设计，同时提高了陶瓷制品的抗压强度和抗磨损性能。

通过使用高强度陶瓷材料，可以生产出更加坚固耐用的陶瓷制品，满足消费者对质量和品质的要求。

2. 新型陶瓷涂层材料陶瓷涂层材料在制造陶瓷制品时可以提供更好的附着力和耐磨损性能。

这种新型涂层材料可以使陶瓷制品表面具备更高的硬度和平滑度，同时增加其美观性和使用寿命。

陶瓷涂层的应用可以为陶瓷制品的表面提供更好的保护，减少因使用而导致的磨损和破损。

二、新工艺的开发1. 数字化设计和生产数字化设计和生产技术的引入，可以提高陶瓷制品的生产效率和产品的质量。

通过计算机辅助设计软件，可以实现精确的设计和模拟分析，减少了模具制造和产品开发的时间和成本。

数字化生产技术可以实现对陶瓷制品的快速生产和质量控制。

2. 先进的模具制造技术模具制造是陶瓷工艺中关键的环节之一。

传统的模具制造工艺通常需要多道手工操作，耗时且易出现误差。

而先进的模具制造技术如3D 打印技术可以实现高精度的模具制造，大大提高了生产效率和产品质量。

三、新技术的引入1. 陶瓷注射成型技术陶瓷注射成型技术是一种高效的生产工艺，通过注射机械将陶瓷糊料压入模具，经过烧结和其他一系列工艺步骤后形成最终产品。

这种技术可以实现快速、高效的陶瓷制品生产，提高了生产效率和产品质量。

2. 激光刻蚀技术激光刻蚀技术在陶瓷制品的表面加工和装饰方面具有独特的优势。

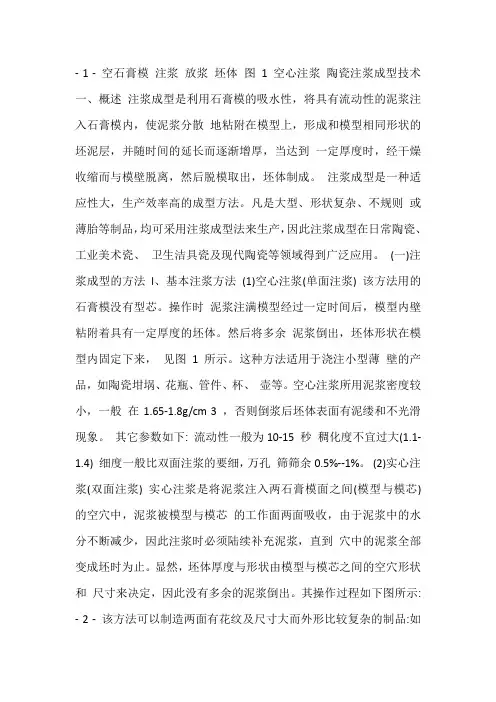

- 1 - 空石膏模注浆放浆坯体图1 空心注浆陶瓷注浆成型技术一、概述注浆成型是利用石膏模的吸水性，将具有流动性的泥浆注入石膏模内，使泥浆分散地粘附在模型上，形成和模型相同形状的坯泥层，并随时间的延长而逐渐增厚，当达到一定厚度时，经干燥收缩而与模壁脱离，然后脱模取出，坯体制成。

注浆成型是一种适应性大，生产效率高的成型方法。

凡是大型、形状复杂、不规则或薄胎等制品，均可采用注浆成型法来生产，因此注浆成型在日常陶瓷、工业美术瓷、卫生洁具瓷及现代陶瓷等领域得到广泛应用。

(一)注浆成型的方法l、基本注浆方法(1)空心注浆(单面注浆) 该方法用的石膏模没有型芯。

操作时泥浆注满模型经过一定时间后，模型内壁粘附着具有一定厚度的坯体。

然后将多余泥浆倒出，坯体形状在模型内固定下来，见图 1 所示。

这种方法适用于浇注小型薄壁的产品，如陶瓷坩埚、花瓶、管件、杯、壶等。

空心注浆所用泥浆密度较小，一般在1.65-1.8g/cm 3 ，否则倒浆后坯体表面有泥缕和不光滑现象。

其它参数如下: 流动性一般为10-15 秒稠化度不宜过大(1.1-1.4) 细度一般比双面注浆的要细，万孔筛筛余0.5%--1%。

(2)实心注浆(双面注浆) 实心注浆是将泥浆注入两石膏模面之间(模型与模芯)的空穴中，泥浆被模型与模芯的工作面两面吸收，由于泥浆中的水分不断减少，因此注浆时必须陆续补充泥浆，直到穴中的泥浆全部变成坯时为止。

显然，坯体厚度与形状由模型与模芯之间的空穴形状和尺寸来决定，因此没有多余的泥浆倒出。

其操作过程如下图所示: - 2 - 该方法可以制造两面有花纹及尺寸大而外形比较复杂的制品:如盅、鱼盘、瓷板等。

实心注浆常用较浓的泥浆，一般密度在1.8g/cm 3 以上，以缩短吸浆时间。

稠化度(1.5 -2.2)，细度可粗些，万孔筛筛余1%--2%。

2、强化注浆法为缩短注浆时间，提高注件质量，在两种基本注浆方法的基础上，形成了一些新的注浆方法，这些方法统称为强化注浆。

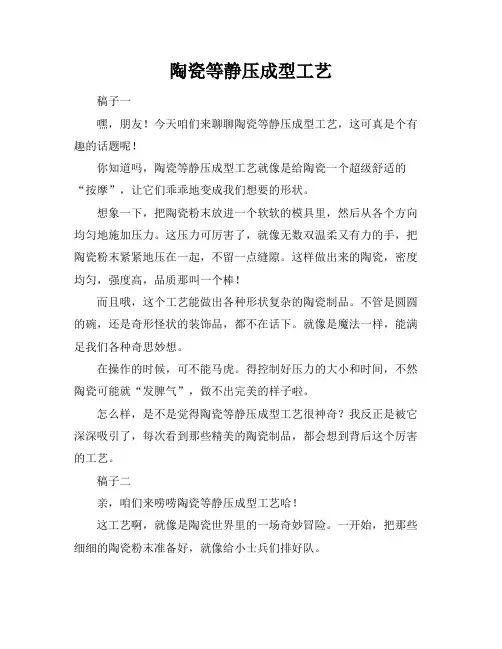

陶瓷等静压成型工艺稿子一嘿，朋友！今天咱们来聊聊陶瓷等静压成型工艺，这可真是个有趣的话题呢！你知道吗，陶瓷等静压成型工艺就像是给陶瓷一个超级舒适的“按摩”，让它们乖乖地变成我们想要的形状。

想象一下，把陶瓷粉末放进一个软软的模具里，然后从各个方向均匀地施加压力。

这压力可厉害了，就像无数双温柔又有力的手，把陶瓷粉末紧紧地压在一起，不留一点缝隙。

这样做出来的陶瓷，密度均匀，强度高，品质那叫一个棒！而且哦，这个工艺能做出各种形状复杂的陶瓷制品。

不管是圆圆的碗，还是奇形怪状的装饰品，都不在话下。

就像是魔法一样，能满足我们各种奇思妙想。

在操作的时候，可不能马虎。

得控制好压力的大小和时间，不然陶瓷可能就“发脾气”，做不出完美的样子啦。

怎么样，是不是觉得陶瓷等静压成型工艺很神奇？我反正是被它深深吸引了，每次看到那些精美的陶瓷制品，都会想到背后这个厉害的工艺。

稿子二亲，咱们来唠唠陶瓷等静压成型工艺哈！这工艺啊，就像是陶瓷世界里的一场奇妙冒险。

一开始，把那些细细的陶瓷粉末准备好，就像给小士兵们排好队。

然后呢，把它们放进专门的模具里，这时候好戏才开始！从四面八方来的压力，均匀又稳定，就好像给这些小粉末来了一场“团结大会”，让它们紧紧地抱在一起，变成一个结实的整体。

你别小看这压力，它可是有讲究的。

太大了，陶瓷可能会受不了；太小了，又达不到理想的效果。

所以啊，这得靠师傅们的经验和技巧，就像大厨掌握火候一样，要恰到好处。

等静压成型后的陶瓷，那可真是让人眼前一亮。

表面光滑细腻，内部结构也特别紧实，质量杠杠的！用这样的陶瓷做出来的东西，既美观又耐用。

而且哦，这个工艺还能让陶瓷变得更有创意。

可以做出各种独特的形状和设计，满足不同人的喜好。

感觉就像是陶瓷在这个工艺的帮助下，尽情地展现自己的魅力。

怎么样，是不是对陶瓷等静压成型工艺有了新的认识？我反正每次想到这个，都觉得太神奇啦！。

新型陶瓷快速成型工艺流程下载温馨提示:该文档是我店铺精心编制而成，希望大家下载以后，能够帮助大家解决实际的问题。

文档下载后可定制随意修改，请根据实际需要进行相应的调整和使用，谢谢!并且，本店铺为大家提供各种各样类型的实用资料，如教育随笔、日记赏析、句子摘抄、古诗大全、经典美文、话题作文、工作总结、词语解析、文案摘录、其他资料等等，如想了解不同资料格式和写法，敬请关注!Download tips: This document is carefully compiled by theeditor. I hope that after you download them,they can help yousolve practical problems. The document can be customized andmodified after downloading,please adjust and use it according toactual needs, thank you!In addition, our shop provides you with various types ofpractical materials,such as educational essays, diaryappreciation,sentence excerpts,ancient poems,classic articles,topic composition,work summary,word parsing,copy excerpts,other materials and so on,want to know different data formats andwriting methods,please pay attention!新型陶瓷快速成型工艺流程主要包括以下几个步骤：1. 设计与建模：使用计算机辅助设计（CAD）软件创建陶瓷零件的三维模型。

最新陶瓷产品生产工艺流程陶瓷是一种由粘土、石英和长石等天然矿石制成的无机非金属材料，具有高温稳定性、硬度高、耐磨损等优点，广泛应用于建筑材料、电子器件、陶瓷器具等领域。

下面是最新的陶瓷产品生产工艺流程。

1.原料准备：陶瓷制品的制作始于原料准备。

传统的陶瓷原料包括粘土、石英和长石等天然矿石。

而在最新的陶瓷产品生产工艺中，人们也开始采用精细化的陶瓷粉体作为原料。

原料经过破碎、混合、过筛等处理，得到适合制作陶瓷制品的颗粒大小和成分配比。

2.成型：成型是陶瓷制品制作过程中的重要一步。

常见的成型方法包括手工成型、注塑成型、转盘成型和压坯成型等。

最新的陶瓷制品生产工艺中，注塑成型和压坯成型得到了广泛应用。

注塑成型可以实现复杂形状的成型，而压坯成型可以保证成型后的坯体的密实性。

3.干燥：成型后的陶瓷坯体含有大量的水分，需要进行干燥处理。

干燥的目的是去除坯体内部和表面的水分，使坯体具有足够的强度和稳定性。

干燥方法一般包括自然干燥和烘干两种。

其中，最新的陶瓷产品生产工艺中，通过烘干设备进行干燥，可以提高干燥速度和干燥效果。

4.烧结：干燥后的陶瓷坯体需要进行烧结处理，使其成为成品。

烧结是将陶瓷坯体加热到一定温度，使其矿物晶粒发生结合，形成致密的陶瓷材料。

烧结的温度和时间取决于陶瓷材料的成分和所需性能。

最新的陶瓷产品生产工艺中，采用的烧结方式包括电热烧结和高温炉烧结。

电热烧结可以控制烧结过程的温度和时间，而高温炉烧结可以实现更高温度的烧结。

5.表面处理：烧结后的陶瓷制品一般需要进行表面处理。

表面处理可以包括抛光、喷釉、上釉、打磨等工艺。

抛光可以使陶瓷制品表面光滑并增加其光泽度，喷釉和上釉可以增加陶瓷制品的颜色和装饰效果，打磨可以改善其外观质量。

最新的陶瓷产品生产工艺中，表面处理工艺已经具有一定的自动化程度，可以通过机械设备实现效果。

6.检验和包装：表面处理完成后，陶瓷制品需要进行检验和包装。

检验可以用来检查陶瓷制品的外观质量和性能指标是否符合要求。

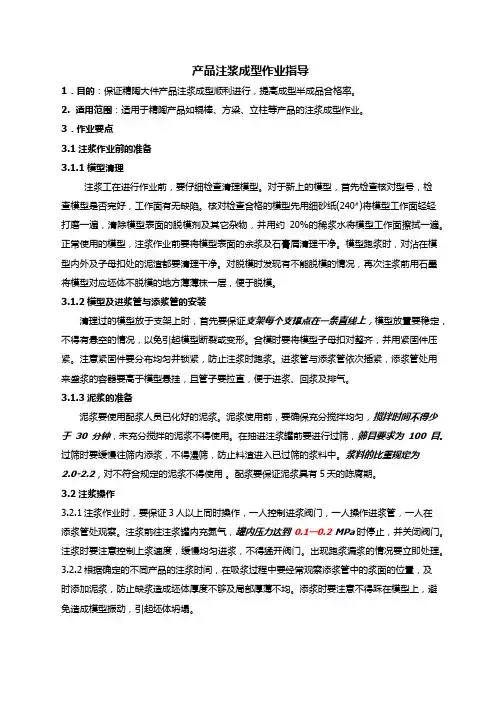

产品注浆成型作业指导1．目的：保证精陶大件产品注浆成型顺利进行，提高成型半成品合格率。

2. 适用范围：适用于精陶产品如辊棒、方梁、立柱等产品的注浆成型作业。

3．作业要点3.1注浆作业前的准备3.1.1模型清理注浆工在进行作业前，要仔细检查清理模型。

对于新上的模型，首先检查核对型号，检查模型是否完好，工作面有无缺陷。

核对检查合格的模型先用细砂纸(240#)将模型工作面轻轻打磨一遍，清除模型表面的脱模剂及其它杂物，并用约20%的稀浆水将模型工作面擦拭一遍。

正常使用的模型，注浆作业前要将模型表面的余浆及石膏屑清理干净。

模型跑浆时，对沾在模型内外及子母扣处的泥渣都要清理干净。

对脱模时发现有不能脱模的情况，再次注浆前用石墨将模型对应坯体不脱模的地方薄薄抹一层，便于脱模。

3.1.2模型及进浆管与添浆管的安装清理过的模型放于支架上时，首先要保证支架每个支撑点在一条直线上，模型放置要稳定，不得有悬空的情况，以免引起模型断裂或变形。

合模时要将模型子母扣对整齐，并用紧固件压紧。

注意紧固件要分布均匀并锁紧，防止注浆时跑浆。

进浆管与添浆管依次插紧，添浆管处用来盛浆的容器要高于模型悬挂，且管子要拉直，便于进浆、回浆及排气。

3.1.3泥浆的准备泥浆要使用配浆人员已化好的泥浆。

泥浆使用前，要确保充分搅拌均匀，搅拌时间不得少于30分钟，未充分搅拌的泥浆不得使用。

在抽进注浆罐前要进行过筛，筛目要求为100 目。

过筛时要缓慢往筛内添浆，不得漫筛，防止料渣进入已过筛的浆料中。

浆料的比重规定为2.0-2.2，对不符合规定的泥浆不得使用。

配浆要保证泥浆具有5天的陈腐期。

3.2注浆操作3.2.1注浆作业时，要保证3人以上同时操作，一人控制进浆阀门，一人操作进浆管，一人在添浆管处观察。

注浆前往注浆罐内充氮气，罐内压力达到 0.1—0.2 MPa时停止，并关闭阀门。

注浆时要注意控制上浆速度，缓慢均匀进浆，不得猛开阀门。

出现跑浆漏浆的情况要立即处理。

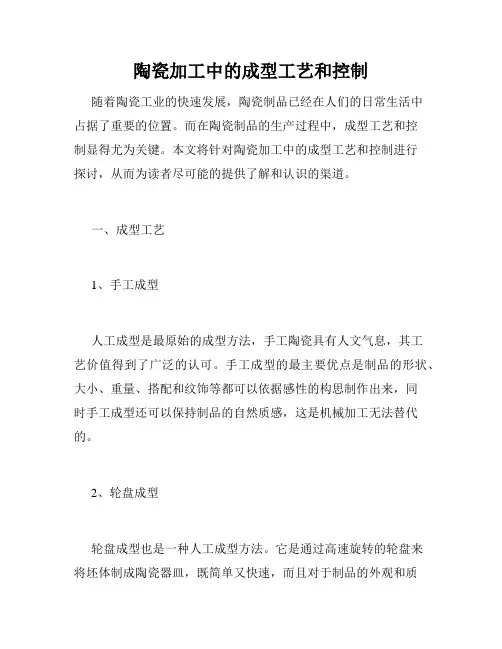

陶瓷加工中的成型工艺和控制随着陶瓷工业的快速发展，陶瓷制品已经在人们的日常生活中占据了重要的位置。

而在陶瓷制品的生产过程中，成型工艺和控制显得尤为关键。

本文将针对陶瓷加工中的成型工艺和控制进行探讨，从而为读者尽可能的提供了解和认识的渠道。

一、成型工艺1、手工成型人工成型是最原始的成型方法，手工陶瓷具有人文气息，其工艺价值得到了广泛的认可。

手工成型的最主要优点是制品的形状、大小、重量、搭配和纹饰等都可以依据感性的构思制作出来，同时手工成型还可以保持制品的自然质感，这是机械加工无法替代的。

2、轮盘成型轮盘成型也是一种人工成型方法。

它是通过高速旋转的轮盘来将坯体制成陶瓷器皿，既简单又快速，而且对于制品的外观和质量都具有一定的保障。

在轮盘成型中，操作者将坯体放置于旋转的轮盘上，并且采取逐渐加压的方式来进行成型。

轮盘成型可以制造出比较简单和规则的陶瓷制品，但对于非规则和复杂形状的制品就无能为力。

3、注模成型注模成型是一种机械化成型工具。

它是将糨料注入带有模型的铸模中进行成型，制品形状比较规则，数量也可以大批量生产。

而且，注模成型还可以制造出一些比较复杂的形状，例如机身带线条的花瓶等，这是手工成型所无法达到的。

4、挤出成型挤出成型是一种烧结性材料成型的新技术。

它是将糨料置于螺旋推杆中，通过螺旋的运动，将糨料由模孔中挤出，最后成为所需的形状。

挤出成型的工艺也非常适合生产大批量的陶瓷制品，同时还可以复杂形状的产品，如空心的管材等。

二、成型控制1、成型温度控制成型温度控制是影响陶瓷成型质量的重要因素。

陶瓷的温度，对于制品的成型速度、糨料的塑性以及产品的质感都有影响。

如果温度过高，糨料会变得过于软化，导致制品失去规则的形状和质感；如果温度过低，则糨料的塑性不足，导致成型失误。

因此，成型温度的控制是保证制品品质的关键。

2、糨料水分控制糨料水分控制是另一个影响陶瓷成型质量的重要因素。

如果糨料含水量过高，制品在烧结时混杂的水分会干扰陶瓷内部结构。

一、激光烧结技术激光烧结技术是一种利用激光能量对陶瓷颗粒进行瞬间加热的新型烧结技术。

通过激光束在陶瓷颗粒表面瞬间产生高温，使颗粒迅速烧结成型，并且能够精确控制烧结过程中的温度和时间，实现快速高效的烧结。

二、微波烧结技术微波烧结技术利用微波照射对陶瓷粉体进行加热，通过高频电磁波与材料分子之间的相互作用，使陶瓷颗粒迅速升温并烧结成型。

微波烧结技术具有加热均匀、能耗低、速度快等优点，尤其适用于复杂形状、精密结构的陶瓷制品制备。

三、等离子烧结技术等离子烧结技术是利用等离子体对陶瓷颗粒进行高速撞击和加热的技术。

通过在陶瓷粉末表面产生等离子体，并将其能量传递给陶瓷颗粒，从而使颗粒快速烧结成型。

等离子烧结技术具有烧结速度快、能耗低、可以烧结高温陶瓷材料等优点。

四、压电陶瓷快速烧结技术压电陶瓷快速烧结技术是一种利用压电作用对陶瓷颗粒进行紧致烧结的技术。

通过施加外加电场，使陶瓷颗粒表面发生压电效应，从而实现颗粒的紧致烧结，烧结速度大大提高，同时制备出的陶瓷制品密度高、性能卓越。

五、等离子喷涂技术等离子喷涂技术是一种利用等离子体对陶瓷粉末进行快速烧结成型的技术。

通过等离子喷涂装置将陶瓷粉末与等离子体混合后，在高温高速气流的作用下迅速烧结成型。

等离子喷涂技术不仅可以实现陶瓷材料的快速烧结，还能够制备出具有优异性能的陶瓷涂层。

六、电磁场烧结技术电磁场烧结技术是一种利用电磁场对陶瓷颗粒进行加热和烧结的技术。

通过在陶瓷颗粒周围建立强磁场或者强电场，使颗粒表面迅速加热并烧结成型。

电磁场烧结技术具有能耗低、烧结速度快、制品性能优异等特点，尤其适用于纳米陶瓷材料的制备。

先进陶瓷的快速烧结技术主要包括激光烧结、微波烧结、等离子烧结、压电陶瓷快速烧结、等离子喷涂和电磁场烧结等多种技术。

这些新型烧结技术都具有烧结速度快、能耗低、制品性能优异等特点，对于提高陶瓷制品的生产效率、降低生产成本、改善产品性能具有重要意义。

随着科技的不断发展和进步，相信这些先进陶瓷的新型快速烧结技术在未来会得到更广泛的应用，为陶瓷制造业带来新的发展机遇。

陶瓷成型工艺一、干压成型干压成型又称模压成型，是最常用的成型方法之一，也是手机陶瓷背板主流的成型工艺之一，小米MIX系列的陶瓷后盖都是干压成型的。

干压成型是将经过造粒、流动性好，颗粒级配合适的粉料，装入金属模腔内，通过压头施加压力，压头在模腔内位移，传递压力，使模腔内粉体颗粒重排变形而被压实，形成具有一定强度和形状的陶瓷素坯。

图单向和双向加压时压坯密度沿高度的分布，（a）单向加压，（b）双向加压二、流延成型流延成型（tepe-casting）又称为刮刀成型。

它的基本原理是将具有合适黏度和良好分散性的陶瓷浆料从流延机浆料槽刀口处流至基带上，通过基带与刮刀的相对运动使浆料铺展，在表面张力的作用下形成具有光滑上表面的坯膜，坯膜的厚度主要由刮刀与基带之间间隙来调控。

坯膜随基带进入烘干室，溶剂蒸发有机黏结剂在陶瓷颗粒间形成网络结构，形成具有一定强度和柔韧性的坯片，干燥的坯片与基带剥离后卷轴待用。

然后可安所需形状切割，冲片或打孔，最后经过烧结得到成品。

流延成型工艺可以分为非水基流延成型、水基流延成型、凝胶流延成型等。

流延成型制备陶瓷基片工艺包括浆料制备、流延成型、干燥、脱脂、烧结等工序，其中最关键的是浆料的制备和流延工艺的控制。

图流延成型法制备陶瓷基片的工艺流程图三、注射成型陶瓷注射成型（ceramic injection molding，CIM），是将聚合物注射成型方法与陶瓷制备工艺相结合而发展起来的一种制备陶瓷零部件的新工艺。

陶瓷注射成型的制造过程主要包括四个环节：（1）注射喂料的制备：将合适的有机载体与陶瓷粉末在一定温度下混炼、干燥、造粒，得到注射用喂料；（2）注射成型：混炼后的注射混合料于注射成型机内被加热转变为粘稠性熔体，在一定的温度和压力下高速注入金属模具内，冷却固化为所需形状的坯体，然后脱模；（3）脱脂：通过加热或其它物理化学方法，将注射成型坯体内的有机物排除；（4）烧结：将脱脂后的陶瓷素坯在高温下致密化烧结，获得所需外观形状、尺寸精度和显微结构的致密陶瓷部件。

陶瓷制作中常见的成型方法一、引言陶瓷制作是一项历史悠久且技艺精湛的艺术。

随着科技的发展，陶瓷制作的技术和工具也在不断进步，但成型作为其中最关键的环节之一，其重要性始终未变。

本文将对陶瓷制作中常见的成型方法进行详细探讨，以期为相关领域的专业人员提供有价值的参考。

二、陶瓷制作中的常见成型方法1.轮制成型：轮制成型是最古老且最常见的陶瓷成型方法之一。

它是通过轮盘转动，利用陶泥在轮盘上的粘性和惯性，将陶泥拉成所需的形状。

轮制成型可以制作出各种大小、形状的陶瓷制品，如碗、盘、罐等。

2.捏塑成型：捏塑成型是一种通过手工捏制和塑造陶泥的成型方法。

这种方法的优点是自由度较高，可以制作出形态各异的艺术品。

但缺点是生产效率较低，且对技术要求较高。

3.压膜成型：压膜成型是一种利用模具成型的陶瓷制作方法。

首先将陶泥放入模具中，然后施加压力，使陶泥在模具内壁形成所需的形状。

压膜成型的优点是可快速复制大量形状一致的陶瓷制品，尤其适用于生产标准化、规模化的产品。

4.注浆成型：注浆成型是一种将浆料注入模型内形成陶瓷坯体的方法。

浆料由陶泥和水混合制成，具有一定的流动性。

当浆料注入模型后，水分蒸发，留下坯体。

注浆成型的优点是可快速制备大型坯体，适用于生产量大、形状简单的陶瓷制品。

5.热压成型：热压成型是一种利用热压工艺将陶泥压制成型的工艺方法。

该方法能够在较低的压力下制备出密度高、机械强度大的陶瓷制品。

同时，热压成型能够有效地减少坯体中的气泡和裂纹，提高产品质量。

三、成型方法的比较与选择在选择陶瓷成型方法时，需综合考虑以下因素：1.产品形状和尺寸：不同成型方法适用于不同形状和尺寸的陶瓷制品。

例如，轮制成型适用于制作圆形或扁形的陶瓷制品；捏塑成型适用于制作形态各异的艺术品；压膜成型适用于复制大规模、标准化生产的陶瓷制品；注浆成型适用于制备大型、形状简单的陶瓷坯体；热压成型适用于生产高密度、高质量的陶瓷制品。

2.生产效率和成本：不同成型方法的生产效率和成本各不相同。

多孔陶瓷成型方案如何制备多孔陶瓷材料多孔陶瓷是一种含有较多气孔的无机非金属材料，主要利用材料中的孔洞结构与材质本身结合而具有的性质来达到所需的功能。

作为一种新型绿色环保的陶瓷材料，具有孔隙率高、渗透率高、比表面积大、体积密度小和热导率低等优异特性。

多孔陶瓷从19世纪70年代开始发展，初期被用作铀提纯和细菌过滤材料使用。

经过长时间的试验发展，现如今其自身可调节的孔径分布，配合上基体材料的光、电、热、磁等物理力学性能可以在多个领域发挥作用，例如作为过滤材料、催化剂载体、吸声材料、保温隔热材料、生物材料、红外燃烧器等。

1 多孔陶瓷的制备方法多孔陶瓷的制备工艺主要有添加造孔剂法、挤出成型法、溶胶-凝胶法、冷冻干燥法、发泡法、颗粒堆积法、3D打印法、熔盐法、有机泡沫浸渍法等。

区别于许多工艺制作更为成熟的传统制备，3D打印法（Three-dimensional printing, 3DP）是近几年发展起来的一种多孔陶瓷制备新方法。

3D打印利用计算机辅助设计（Computer aided design, CAD）的三维数据模型，通过打印头喷射粘结剂将粉体层层堆积成最终产物。

3D打印技术与反应烧结工艺的结合实现了复杂形状陶瓷的无模制造与近净尺寸成型。

2 实现3D打印的操作过程实现陶瓷材料3D打印技术需要依靠两个系统：一是计算机软件系统，即用来进行结构和图形的设计，并将其转换成通用的代码语言；二是接收指令的运作系统，即用来输出打印最终的成品。

基本过程大致为：①建立三维CAD模型（computer aided design，计算机辅助设计）。

②基于离散一叠加原理将其切片获取许多分离的平面。

③传递至成型系统。

④利用CAM（computer aided manufacturing，计算机辅助制造）逐层打印出完整的零部件原型体。

3 视频举例：《泡沫陶瓷打印技术演示》4 3D打印法制备多孔陶瓷的优势与不足3D打印法制备多孔陶瓷具有无污染、效率高及无需模具等特点，不仅可以用来制备微观结构均匀、孔连通性好及形状复杂的多孔陶瓷，而且还可以控制所制备多孔陶瓷的孔径大小、孔形状及孔隙率。

陶瓷热压铸成型一、引言陶瓷是一种重要的工程材料，具有高温稳定性、耐腐蚀性、硬度高等优良特性。

近年来，随着科技的不断发展，陶瓷材料在航空航天、电子、能源等领域得到了广泛应用。

而陶瓷制品的成型方法也在不断更新和改进，其中热压铸成型是一种较为常见的方法。

二、陶瓷热压铸成型原理1. 热压铸成型概述热压铸成型是将粉末材料置于模具中，在高温和高压下进行塑性变形，使其形成所需形状的工艺过程。

该方法适用于多种粉末材料的成型，如金属、合金、陶瓷等。

2. 陶瓷粉末的选择选择合适的陶瓷粉末是进行热压铸成型的关键。

通常情况下，采用氧化物或非氧化物陶瓷粉末作为原材料。

这些粉末具有较高的纯度和均匀度，并且易于加工。

3. 热压铸成型的工艺流程（1）粉末混合：将不同种类、不同尺寸的陶瓷粉末混合均匀。

（2）填充模具：将混合好的粉末填充到模具中。

（3）热压成型：在高温和高压下，将模具中的粉末进行塑性变形，使其形成所需形状。

（4）冷却处理：将成型后的陶瓷制品进行冷却处理，使其稳定性得到提高。

三、陶瓷热压铸成型设备1. 热压机热压机是进行陶瓷热压铸成型的主要设备。

其主要由加热系统、加压系统和控制系统组成。

加热系统通常采用电加热或者感应加热方式，能够提供高温环境。

加压系统则通过液体或气体来提供高压力环境。

2. 模具模具是进行陶瓷制品成型的关键部件。

其设计需要考虑到所需制品的形态、尺寸等因素，并且需要保证模具材料的耐高温、耐腐蚀性能。

四、陶瓷热压铸成型的优点和缺点1. 优点（1）制品密度高：由于在高温和高压下进行成型，制品的密度较高，能够达到理论密度的90%以上。

（2）制品质量稳定：陶瓷热压铸成型能够保证制品的稳定性和一致性。

（3）适用范围广：陶瓷热压铸成型适用于多种陶瓷材料的成型。

2. 缺点（1）设备投资大：进行陶瓷热压铸成型需要专门的设备，设备投资较大。

（2）生产效率低：由于需要进行加温、加压等复杂工艺过程，生产效率较低。

（3）模具寿命有限：模具在高温、高压环境下容易受损，寿命有限。
