合金钢牌号的表示方法

二、普通低合金钢
合金含量 <3%其强度显著高于相同含碳量 的碳素钢低合金钢且具有良好的塑性、韧 性、焊接性能比碳钢更低的冷脆转变温度主 要用于桥梁、锅炉压力容器、车辆、船舶、大型 钢结构等
普通低合金钢一般在热轧退火或正火状态下 使用不需进行热处理
1、成分特点 C%<0.20%；主强化元素是Mn<1.8%；加 入微量的Ti、V、Nb等细化晶粒；加入Cu提高 耐大气腐蚀能力 常用钢号： 16Mn、16MnR、15MnV、15MnTi、14MnNb、 16MnCu
这些合金元素会使A3下降A4上升使γ相 区扩大这种作用与合金元素的含量有关随着 合金含量的增加会把γ相区扩大到一定范围 其中Ni、Mn 随着含量的增加会把γ相区扩大 到室温即在室温下就能获得无磁性奥氏体钢 如：13% Mn的 Mn139% Ni的 0Cr18Ni9
b、扩大α相区缩小封闭γ相区的元素
同碳素渗碳钢一样渗碳后需热处理 淬火+低温回火获得外硬内韧组织
常用钢号： 15Cr、20Cr、15Mn2、20Mn2、 15CrMn、20CrMnTi、 20CrMnMo、 12Cr2Ni4A、18Cr2Ni4W
应用举例： 用20CrMnTi制造汽车变速齿轮 技术要求： 渗碳层厚度1.2~1.6mm 碳浓度1.0% 齿轮硬度HRC58~60 心部硬度HRC30~45 工艺路线： 坯料→锻造→正火→加工齿形铣、插→ 局部镀铜→渗碳→预冷淬火→低温回火→喷丸→ 磨齿→成品
5、不能满足某些特殊性能要求 如：耐低温、高磁性、无磁性等 碳钢的冷脆性转变温度较高-20 ~ -30℃ 故碳钢的使用温度应≥-20℃
因此发展合金钢成为必然二十一世 纪结构材料的重要发展方向之一就是利用 新技术、新工艺改造传统材料——微合金 化高强钢低合金超高强钢

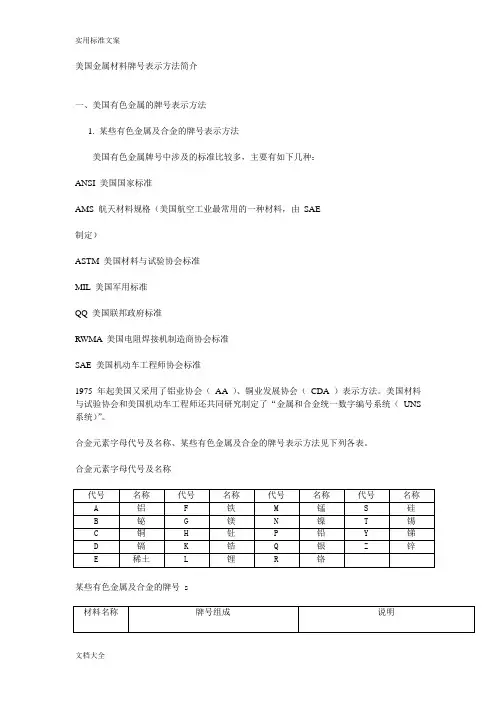

美国金属材料牌号表示方法简介一、美国有色金属的牌号表示方法1. 某些有色金属及合金的牌号表示方法美国有色金属牌号中涉及的标准比较多，主要有如下几种：ANSI 美国国家标准AMS 航天材料规格（美国航空工业最常用的一种材料，由SAE制定）ASTM 美国材料与试验协会标准MIL 美国军用标准QQ 美国联邦政府标准RWMA 美国电阻焊接机制造商协会标准SAE 美国机动车工程师协会标准1975 年起美国又采用了铝业协会（AA ）、铜业发展协会（CDA ）表示方法。

美国材料与试验协会和美国机动车工程师还共同研究制定了“金属和合金统一数字编号系统（UNS 系统）”。

合金元素字母代号及名称、某些有色金属及合金的牌号表示方法见下列各表。

合金元素字母代号及名称某些有色金属及合金的牌号s2. UNS 编号系统UNS 是“UNIFIED NUMBERING SYSTEM ”（统一编号系统）的缩写。

这是由美国机动车工程师学会（SAE ）和美国材料与试验协会（ASTM ）于1967 年共同开始设计的一种简便的编号系统，其目的在于代替或补充现行各标准组织的材料牌号系统和各生产厂的商品名称。

目前该编号系统已在SAE 和ASTM 标准中形成文件加以详细说明。

其SAE 标准号为T1086 ；ASTM 标准号为E527 。

名称为“金属和合金编号推荐方法（UNS ）”。

该UNS 编号系统便于读者了解许多相似牌号之间的关系和对照使用各种材料的编号。

但要说明的是，具有同一UNS 编号的金属材料，并不表示他们的化学成分完全相同，只能是相似。

此外，相应标准在不断修订，其化学成分也可能有改变。

由于UNS 编号系统基本上是反映美国的状况，目前UNS 编号数量还有限，加上各国的资源、合金化特点、要求等方面情况不同，所以，除美国以外的其他许多国家的牌号，尚不能在UNS 编号系统中找到相同或相似的牌号。

UNS 系统共分18 大类。

编号由前置字母和五位数组成。

统一数
化学成分(质量分
字代号 A43202 A50202 A50403 A50183 A51453 A52183
牌号 20Cr2Ni4 20CrNiMo 40CrNiMOA 18CrNiMnMoA 45CrNiM0VA 18Cr2Ni4WA
C 0.17～O．23 0.17～0.23 O．37～O．44 O．15～0.21 0.42～0.49 0.13～O．19
20CrMn 0O.．173～7～0.O2．3
4CrMn 0.174～5 O．
20CrMnSi O．222～3 O．
25CrMnSi
28
0.17～0.37 0.17～O．37 O．90～1.20 O．90～1.20
0.90～1.20 O．90～1.20 0.80～1.10 O．80～1.10
0.O9．0～901～.20 1.20

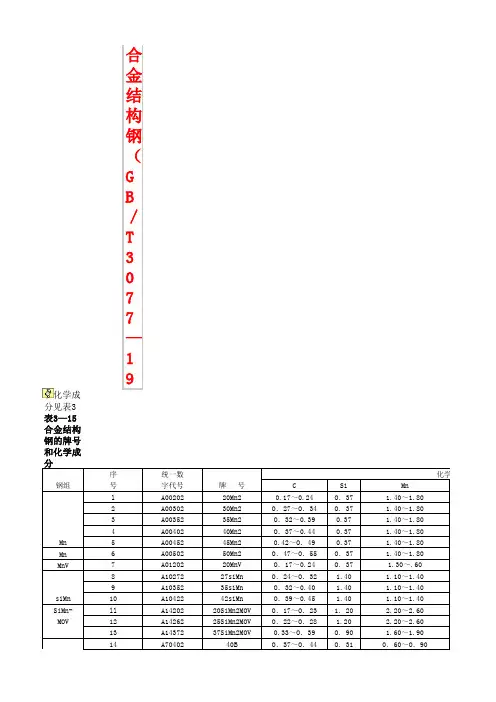

(1)牌号 和化学成 分见表3 表3—15 合金结构 钢的牌号 和化学成 分
钢组
Mn Mn MnV
siMn SiMn-
MOV
B
合 金 结 构 钢 （ G B ／ T 3 0 7 7 — 1 9
序
统一数
号
字代号
l
A00202
2
A00302
3
A00352
4
A00402
5
A00452
6
A00502
7
A01202
50CrVA O．5142～
15CrMn
0.18
0.20～O．45 0.17～O．37 0.17～0.37 O．17～O．37
0.30～O．60 0.50～O．80 0.50～0.80 1.10～1．40
1.35～1.65 0.80～1.10 00..8400～～1O.．10

中国（GB）金属材料牌号表示方法简介1 中国（GB）钢铁牌号表示方法简介1.1 国际（GB）钢铁产品牌号表示方法概述钢铁产品牌号表示方法，我国现有两个推荐性国家标准，即GB/T221—2000《钢铁产品牌号表示方法》和GB/T17616—1998《钢铁及合金统一数字代号体系》。

前者仍采用汉语拼音、化学元素符号及阿拉伯数字相结合的原则命名钢铁牌号，后者要求凡列入国家标准和行业标准的钢铁产品，应同时列入产品牌号和统一数字代号，相互对照并列使用。

1)标准中常用化学元素符号见表1-1。

表1-1 常用化学元素符号元素名称化学元素符号元素名称化学元素符号铁Fe 铋Bi锰Mn 铯Cs铬Cr 钡Ba镍Ni 镧La钴Co 铈Ce铜Cu 钐Sm钨W 锕Ac钼Mo 硼 B钒V 碳 C钛Ti 硅Si铝Al 硒Se铌Nb 碲Te钽Ta 砷As锂Li 硫S铍Be 磷P镁Mg 氮N钙Ca 氧O锆Zr 氢H锡Sn混合稀土RE铅Pb2）非合金钢、低合金钢和合金钢元素规定含量界限值（摘自GB/G/T13304-1991）见表1-2。

表1-2 合金元素规定含量界限值合金元素规定含量界限值（质量分数）（％）序号合金元素非合金钢＜低合金钢合金钢≥1 Al 0.10 －0.102 B 0.0005－0.00053 Bi 0.10 －0.104 Cr 0.30 0.30～＜0.50 0.505 Co 0.10 －0.106 Cu 0.10 0.10～＜0.50 0.507 Mn 1.00 1.00～＜1.40 1.408 Mo 0.05 0.05～＜0.10 0.109 Ni 0．30 0．30~＜0.50 0.5010 Nb 0．02 0.02~＜0.06 0.6011 Pb 0.04 - 0.4012 Se 0.10 - 0.1013 Si 0.50 0.50~＜0.90 0.9014 Te 0.10 - 0.1015 Ti 0.05 0.05~＜0.13 0.1316 W 0.10 - 0.1017 V 0.04 0.04~＜0.12 0.1218 Zr 0.02 0.05~＜0.12 0.1219 La系（每种元素）0.02 .05~＜0.12 0.0520 其他规定元素（P、S、C、N）0.05 - 0.05 注：系元素含量，也可为混合稀土含量总量。
