机械制图期末试卷及答案
大学201 -201 学年第学期期末考试
学院：____________专业：____________班级：____________
姓名：____________学号：____________考场：____________
成绩：____________

机械制图
（满分100分，考试时间120分钟）
一、填空：（每空1分共15分）
1. 装配图的四个内容是：1）一组视图；2）必要的尺寸；3）
技术要求；4）标题栏。
2．Φ3067hG是配合代号，是基轴制，标注在装配图上。
3．Φ50k8是轴的尺寸公差带代号，标注在零件图上。
------精选范文、公文、论文、和其他应用文档，如需本文，请下载-----
4．零件图上的尺寸标注的要求是：准确、完整、清晰和合
理。
5．装配图上的必要尺寸是：规格、装配、安装、总体尺寸
和重要尺寸。
6．零件图上的技术要求主要包括：尺寸公差、形位公差、
表面粗糙度和热处理等。
7．当用CAD绘制零件图时，标注尺寸公差带代号的方法是：
选择下拉菜单中修改→对象→文字→编辑，再选择所要标注
的尺寸，弹出“文字编辑器”，在尺寸数值前后输入要标注的内
容，在上、下偏差之间输人符号“∧”，并选中使其高亮显示，
按下“a/b ”按钮，上、下偏差便堆叠。
8．当用CAD绘制剖视图时，画剖面线的方法是：单击“绘
图”工具栏中按钮，或在“绘图”菜单中选择“图案填充
（H) ”菜单项，弹出“图案填充和渐变色”对话框，在该列表
中选择“用户定义”。调整角度和间距，选择填充区域单击“添
加：拾取点，按钮，点击的区域一定是封闭的区域且其边界在屏
幕上可见。单击“预览”满意后单击“确定”按钮，结束命令，
从而绘制剖面线。
9．当用CAD绘制零件图时，标注形位公差带代号的方法是：
在标注工具栏中单击“快速引线”按钮，在要标注处画好引线后，
再按“公差”按钮。系统自动弹出“形位公差”对话框，单击黑
色框会自动弹出符号或选项，白色文本框中可输入数字或文字。
------精选范文、公文、论文、和其他应用文档，如需本文，请下载-----
10.国家标准规定公差带由标准公差和基本偏差组成，标准
公差决定公差带的大小，基本偏差决定公差带相对零线的位置。
11．根据配合的松紧程度，配合类别可分为间隙配合、过渡
配合和过盈配合。
12．配合尺寸
7750fH和7750h

H

的松紧程度不同。

13．为了避免装配时表面互相干涉，两零件在同一方向上只
应有一个接触面。
14．机器上常见的装置通常有：螺纹防松装置、滚动轴承固
定装置、密封装置。
二、选择题：（每小题1分共10分）
1．局部视图的断裂边界应以（D）来表示。
A.点画线B.粗实线C. 虚线
D. 波浪线
2．剖切符号可以用（C）命令绘制。
A.直线 B.构造线 C. 多段线
D.样条曲线
3．对称或基本对称的视图，可以采用（C）视图来表示外
形和内部结构、形状。
A.全剖B. 局部剖C.半剖
D.任意剖
4．下列断面图中错误的一个是（B）。
------精选范文、公文、论文、和其他应用文档，如需本文，请下载-----
5．孔的基本尺寸为ф30，上偏差为+0.037,下偏差为+0.016，
则下列叙述正确的是（B）
A. 最终加工后测得尺寸为ф30.038，则该零件为合格品；
B. 最终加工后测得尺寸为ф30.038，则该零件为不可修复
废品；
C. 最终加工后测得尺寸为ф30.038，则该零件为可修复不
合格品；
D. 以上答案均不对。
6．国家标准规定基本偏差共有（C ）种。
A. 20 B. 24 C. 28
D.26
7．下列内螺纹的画法中正确的是（C）
A
------精选范文、公文、论文、和其他应用文档，如需本文，请下载-----
B
C
D
8．下面那种螺纹的标注是：普通外螺纹，公称直径为12，
螺距为1.5，右旋，中等旋合长度,中顶径公差为6h。（B）。
A. Tr12×1.5-6h-LH B. M12
×1.5-6h
C. M12×1.5-5h6h D. M12
------精选范文、公文、论文、和其他应用文档，如需本文，请下载-----
×1.5-6H
9.齿轮的齿面是（A）。
A.渐开线 B.圆弧线 C.双曲线
D.延伸线
10. 斜二测轴测图的轴向伸缩系数为（C）。
A. 2p=q=r=1 B. p=q=2r=1 C. p=2q=r=1
D. p=q=r=1
三、判断题：（每小题1分共10分）
1．箱体类零件比较复杂，所以只要画两个视图就可以画清
楚零件的形状和结构。（╳）
2．零件图中根据基准的作用不同，分为设计基准、工艺基
准和测量基准。（√）
3．普通螺纹标记中的公称直径是指螺纹外径的基本尺寸。
（╳）
4．我国标准齿轮的压力角为20°。
（√）
5．形位公差共有12个项目，分别为直线度、圆度、圆柱度、
平面度、平行度、垂直度、倾斜度、对称度、同轴度、位置度、
圆跳动、全跳动。（╳）
6．当齿数一定时，模数越大，分度圆直径越大，承载能力
越大。（√）
7．某配合尺寸为
7850k

H

，不用查表可断定为间隙配合。
------精选范文、公文、论文、和其他应用文档，如需本文，请下载-----
（╳）
8．在零件图上，某配合尺寸标注为
7850s

H

，则该配合为基

孔制的过盈配合。（√）
9．现行的《极限与配合》标准中，标准公差分为28个等级。
（╳）10．标准公差数值即与公差等级有关也与基本尺寸有
关。（√）

四、补漏线：（共10分）
1．补画主视图上的漏线。（4分）

2．补漏线，并标注尺寸（粗牙普通螺纹，1:1测量）（6分）
------精选范文、公文、论文、和其他应用文档，如需本文，请下载-----
五、补视图：（每题5分共10分）
1．已知主视图与俯视图补画左视图

2．参考轴侧图补画第三视图
六、剖视图：（ 10分）
------精选范文、公文、论文、和其他应用文档，如需本文，请下载-----
3．将主视图画成旋转剖视图

七、分析题：（共25分）
1．完成齿轮啮合的主、左视图。（5分）
------精选范文、公文、论文、和其他应用文档，如需本文，请下载-----
2．已知轴与孔的基本尺寸为35，采用基轴制，轴的公差等
级是IT6，上偏差为0，下偏差为-0.016；孔的公差等级是IT7，
偏差代号为N，上偏差为-0.008，公差为0.025mm。要求在零件
图上注出基本尺寸和极限偏差，在装配图上注出基本尺寸和配合
代号。（5分）

3．已知孔和轴的配合为φ35H7/n6，基本尺寸在>30~40mm
时，IT7=0.025mm，IT6=0.016mm，偏差代号n的基本偏差为下偏
差，其值为+0.017画出轴和孔的公差带图，并判断配合性质。（8
------精选范文、公文、论文、和其他应用文档，如需本文，请下载-----
分）
公差带图：

孔的上下偏差为：ES=+0.025，EI=0
轴的上下偏差为：es=+0.033，ei=+0.017 由公差带图可

知，该配合为过渡配合
4．根据装配图上的尺寸标注，分别在零件图上注出相应的
基本尺寸和极限偏差，并解释配合代号的意义。（7分）
------精选范文、公文、论文、和其他应用文档，如需本文，请下载-----

八、读零件图回答问题：（10分）
1.
------精选范文、公文、论文、和其他应用文档，如需本文，请下载-----
（1）用箭头分别注出零件长度、高度和宽度方向的主要尺
寸基准；
（2）主视图采用剖视图，俯视图采用剖
视图。
（3）本零件中所用螺纹使粗牙还是细牙螺纹？是标准螺纹
吗？
（4）该零件的表面粗糙度共有几种要求，其中最高的表面
Ra值为 , 其中最低的表面Ra值为 , Φ
------精选范文、公文、论文、和其他应用文档，如需本文，请下载-----
35H7的下偏差为。

（1）用箭头分别注出零件长度、宽度和高度方向的主要尺
寸基准；
（2）主视图采用全剖剖视图，俯视图采用局部剖
剖视图。
（3）本零件中所用螺纹使粗牙还是细牙螺纹？是标准螺纹
吗？
是粗牙、标准螺纹
（4）该零件的表面粗糙度共有 5要求，其中最高的表
面Ra值为 1.6 , 其中最低的表面Ra值为不用去除材料方
法得到的表面 , Φ35H7的下偏差为 0 。
------精选范文、公文、论文、和其他应用文档，如需本文，请下载-----

合集下载

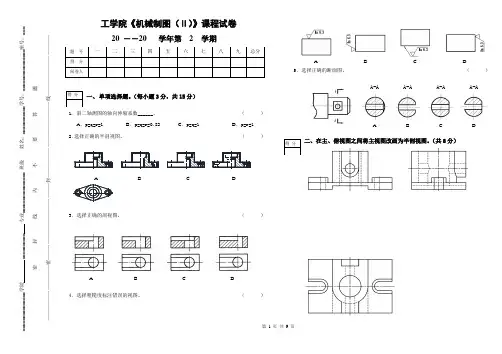

机械制图期末试卷及答案

机械制图期末试卷及答案

___________学院 __________ 专业________________ 班级 姓名：___________学号：________________座号：___密 封 线 内 不 要 答 题———————————密———————————————封———————————————线————————————一、 单项选择题。

（每小题3分，共15分）1. 斜二轴测图的轴向伸缩系数______。

（ ） A ．p=q=r=1 B ．p=q=r=0.82 C ．p=q=1D ．p=r=12．选择正确的半剖视图。

（ ）3．选择正确的剖视图。

（ ）ABCD4．选择粗糙度标注错误的视图。

（ ）AB C D5．选择正确的断面图。

（ ）二、在主、俯视图之间将主视图改画为半剖视图。

（共8分）题 号 一 二 三 四 五 六 七 八 九 总分 得 分 阅卷人A-A A-A A-A A-AABCD得 分得 分A B C D工学院《机械制图（Ⅱ）》课程试卷20 ――20 学年第 2 学期__________学院 __________ 专业________________ 班级 姓名：___________学号：________________座号：___密 封 线 内 不 要 答 题——————————密———————————————封———————————————线————————————三、在视图右侧将主、俯视图改画为局部剖视图。

（共10分）四、在两图之间用阶梯剖画出机件的主视图。

（共10分）五、在两图之间将主视图采用合理的剖视图表达。

（共10分）六、在指定位置画出各移出断面图，并视图标注，键槽深4mm 。

（共9分）得 分得 分得 分得 分_________学院 __________ 专业________________ 班级 姓名：___________学号：________________座号：___密 封 线 内 不 要 答 题——————————密———————————————封———————————————线————————————七、分析双头螺柱连接装配图中的错误，将正确画法画在右侧图中。

机械制图期末试卷(含答案)

机械制图期末试卷(含答案)

2016-2017学年度第二学期期末考试机械制图试卷_________系班姓名一、选择题：请将正确答案的序号填在题后的括号内。

（26分）1、物体的可见轮廓线用（）绘制。

A. 粗实线 B．细虚线 C．细实线 D 粗虚线2、标注尺寸时，应尽可能使用符号和缩写词。

其符号“＿＿＿＿＿”表示均布。

A、EQSB、GB/TC、HTD、C3、标注球的直径尺寸时应在尺寸数字前面加注符号（）。

A、ΦB、RC、SΦD、SR4、当直线或平面垂直于投影面时，其投影具有（）性质。

A．收缩性B．真实性C．积聚性5、投射线与投影面垂直的平行投影法叫（）。

A．中心投影法B．正投影法C．斜投影法6、三视图中，把产生于H面的投影称作_____________。

A 、俯视图 B、后视图 C 、左视图 D、主视图7、已知空间一点A（7、9、10），则该点到H面的距离为______________。

A、7B、9C、 10D、不确定8、尺寸标注中，尺寸的种类不包括_______________。

A、定形尺寸B、定位尺寸C、总尺寸D、局部尺寸9、下列不属于回转体的是_______________。

A、棱柱B、圆锥C、圆柱D、圆环10、在下列四种说法中，选择一种正确的答案。

（ ）A. AB 是正垂线，BC 是铅垂线，CD 是侧垂线。

B. AB 是侧平线，BC 是一般位置直线，CD 是水平线。

C. AB 是正平线，BC 是侧平线，CD 是铅垂线。

D. AB 是水平线，BC 是一般位置直线，CD 是正平线。

11、在下列四种说法中，选择一种正确的答案。

（ ）a) AB是水平线，BC是一般位置直线，CD是正平线。

b) AB是正垂线，BC是正平线，CD是侧垂线。

c) AB是侧平线，BC是一般位置直线，CD是水平线。

d）AB是正平线，BC是侧平线，CD是铅垂线。

12、当平面平行于投影面时，其投影具有（）性质。

A．收缩性B．真实性C．积聚性13、下列说法正确的是（）A．主视图反映物体的上下、左右B．俯视图反映物体的上下、左右C．左视图反映物体的左右、前后D．主视图反映物体的上下、前后二、判断题（对的打“√”，错的打“×”，每题1分，共10分）1、绘制圆的对称中心线时应用粗实线绘制。

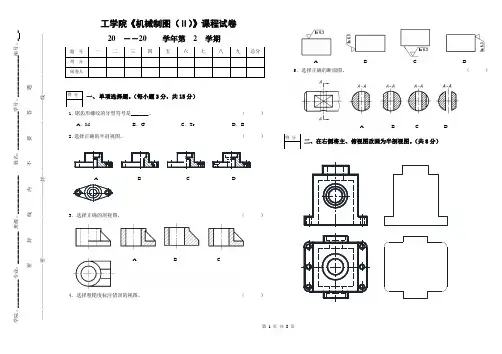

机械制图期末试卷及答案

机械制图期末试卷及答案

第 1 页 共 8 页学院：___________专业：_____________ 班级：_______________ 姓名：_______________学号：________________座号：_ _密 封 线 内 不 要 答 题———————————密———————————————封———————————————线————————————一、 单项选择题。

（每小题3分，共15分）1．锯齿形螺纹的牙型符号是______。

（ ） A ．MB ．GC ．TrD ．B2．选择正确的半剖视图。

（ ）3．选择正确的剖视图。

（ ）4．选择粗糙度标注错误的视图。

（ ）AB C D5．选择正确的断面图。

（ ）A B C D二、在右侧将主、俯视图改画为半剖视图。

（共8分）题 号 一 二 三 四 五 六 七 八 九 总分 得 分 阅卷人得 分得 分A B C D工学院《机械制图（Ⅱ）》课程试卷20 ――20 学年第 2 学期A B C第 2 页 共 8 页学院：___________专业：_____________ 班级：_______________ 姓名：_______________学号：________________座号：_ _密 封 线 内 不 要 答 题———————————密———————————————封———————————————线————————————三、在视图右侧将主、俯视图改画为局部剖视图。

（共10分）四、在两图之间用阶梯剖画出机件的主视图。

（共10分）五、在两图之间将主视图采用合理的剖视图表达。

（共10分）六、在指定位置处画出各移出断面图，键槽深4mm 。

（共9分）得 分得 分得 分得 分第 3 页 共 8 页学院：___________专业：_____________ 班级：_______________ 姓名：_______________学号：________________座号：_ _密 封 线 内 不 要 答 题———————————密———————————————封———————————————线————————————七、分析螺钉连接装配图中的错误，将正确画法画在右侧图中。

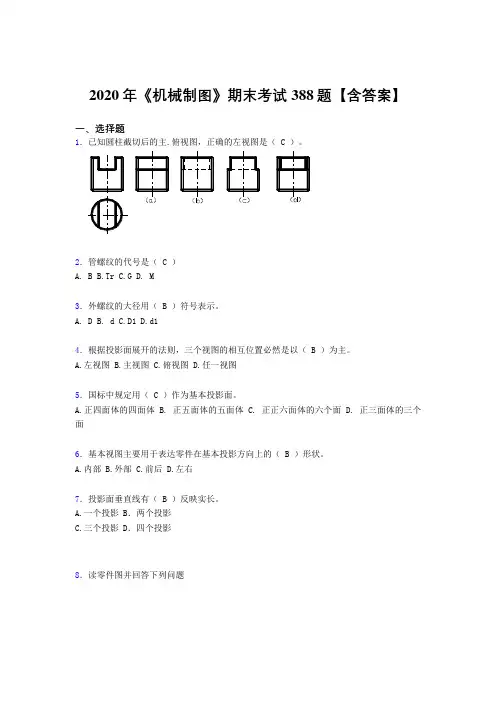

精选新版《机械制图》期末考试题库388题(含参考答案)
