RTK测量纵横断面作业测量方案RTK测量是利用实时差分技术进行架空电波传播的测量方法，其具有高精度、高效率和实时性强的特点，被广泛应用于纵横断面测量工程中。

下面给出一个RTK测量纵横断面作业的测量方案，以介绍其工作流程和操作步骤。

1.前期准备（1）确定测量对象：首先需要确定纵横断面的测量范围和区域，包括交通道路、河流河道、工业园区等。

（2）仪器设备准备：准备RTK测量仪、三脚架、测量杆、反射棱镜、电池等设备，并确保其正常工作和充足的电量。

2.测量网络布设（1）建立测量控制点：根据实际需要，设置足够的控制测量点，既要满足测量的精度要求，又要考虑到布设的合理性和经济性。

（2）布设基准点：根据工程要求，选择已知坐标或高程的基准点，并使用RTK技术进行实时差分测量，确定基准点的坐标和高程。

3.测量操作步骤（1）设置RTK测量仪：将测量仪放置在三脚架上，并将三脚架固定在地面上，确保仪器稳定水平。

（2）安装反射棱镜：将反射棱镜安装在测量杆的顶端，并将测量杆垂直贴近地面。

（3）启动测量仪：打开测量仪的电源，并进行系统初始化和校准等操作，确保仪器正常工作。

（4）测量数据采集：操作员携带测量杆和反射棱镜，站在控制点处，并将测量杆对准目标测量点，仪器会自动采集数据并计算坐标和高程。

（5）实时数据传输：测量数据通过无线电波传输到数据处理中心，并进行差分计算，实现实时纠正，提高测量精度。

（6）数据处理和分析：根据测量数据进行数据处理和分析，生成纵横断面测量结果，包括路径长度、坐标、高程等信息。

4.数据处理和成果输出（1）数据质量检查：对采集的测量数据进行质量检查，包括数据的完整性、一致性以及精度要求等。

（2）数据处理：对测量数据进行数据处理和计算，包括坐标转换、高程调整、误差校正等。

（3）纵横断面绘制：根据测量结果，利用计算机辅助设计软件或地理信息系统软件进行纵横断面绘图，生成纵横断面图。

（4）成果输出：输出测量结果报告，包括纵横断面图、测量数据表、数据处理流程等，用于工程设计和施工。

CASS绘制断面图在CASS 中绘制横断面图，先需要制作里程文件，再由里程文件来生成断面图。

制作里程文件有几种方式，如由断面线生成、由复合线生成、由等高线生成、由三角网生成、由坐标文件生成，下面就制图中常用的两种里程文件制作方式作简要介绍。

、由断面线制作里程文件1. 展绘高程点1）点击“绘图处理”下拉菜单中的“展高程点”，展绘外业测量点数据文件，如下图 1 ：展绘高程点2）在软件下方状态栏处设置比例尺，然后回车确定，如图2：图 2 ：设置图形比例尺3）打开野外数据文件，展绘高程点，如图3，图4图3，选择数据文件图 4 ：展绘高程点完成2、绘制纵断面线用多段线绘制一条纵断面线，横断面与此纵断面线垂直相交，如下图5：图5：绘制纵断面线3、用“由纵断面生成”工具生成里程文件1）在“工程应用”下拉菜单中选择“生成里程文件”>“由纵断面生成” >“新建”如下图6：图6：新建里程文件2）然后选择纵断面线，弹出如图7 所示对话框图7 由纵断面生成里程文件对话框在对话框中首先选择中桩点获取方式：其中结点表示处理纵断面线的结点不考虑等分；等分表示只对纵断面线等分不考虑结点；等分且处理结点则表示既处理结点也考虑等分纵断面线。

然后分别在对话框中输入横断面间距、横断面左边长度和横断面右边长度，点击确定在图面上就会生成横断面线，如图8：图8 生成横断面线3）在新建了横断面线以后，再选择菜单中的生成，如下图如图109，弹出数据对话框，图9 点击生成里程文件图10 输入里程文件名对话框首先选择高程点的数据文件名，打开后弹出如图11所示对话框图11 输入高程点数据文件对话框指定生成的里程文件保存的文件名和路径，设置断面线上插值间距和起始里程，单击保存。

软件会在刚才制定的路径下生成*.hdm 和*.dat 两个数据文件，以hdm 结尾的数据文件就是里程文件，在生成断面图的时候由它来生成；以dat 结尾的数据文件为横断面的点数据文件，如图12图12 横断面的点数据文件横断面点数据格式为：点名，属性，Y 坐标，X坐标，高程其中属性代表是第几个横断面4）如果用户需要对横断面进行修改，就要在第3）步之前使用其它编辑功能，如添加、变长、剪切和设计，对横断面进行修改，修改完毕后再做第3），生成里程文件及点数据文件。

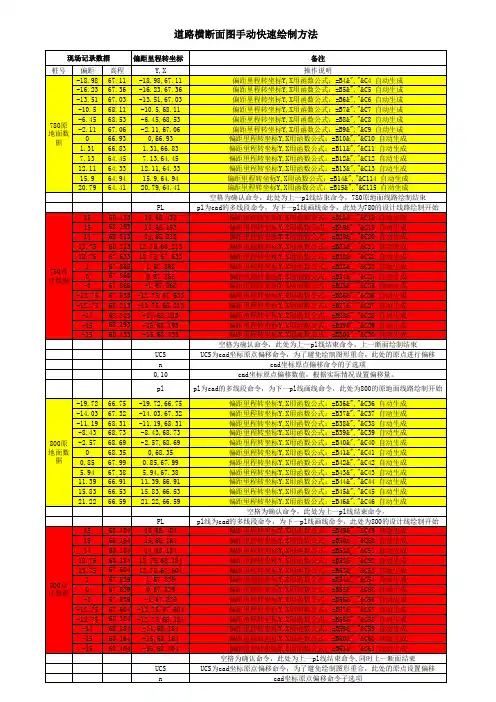

本文详细阐述了在不需要专业编程知识的情况下，利用AutoCAD和Excel精确自动地绘制道路横断面图的一种新方法。

该方法不仅简单灵活，而且能提高工作效率以及保证工作质量。

1 引言传统横断面测量方法有水准仪皮尺法、横断面仪法和经纬仪视距法等，简而言之就是根据地形的变化对与道路轴线方向相垂直的断面进行测量，其中直线段所测断面方向与道路中线方向垂直，而曲线路段与测点的切线方向垂直。

在对横断面测量以后，为计算道路工程土方量，我们紧接着就要绘制道路横断面图。

在实际工作中，横断面图的绘制通常是采用手工在米格纸上按照一定比例用卡规和复式比例尺按照横向是距离、纵向是高程刺点，用小钢笔连接刺点绘制闭合图形。

然后把每一个断面的横断面图分成若干个梯形用复式比例尺和卡规量出每一个梯形的上底、下底和高，计算出每一个梯形的面积，然后把所有的梯形面积相加才得到一个断面面积。

通常道路横断面施测要求每20m测一个断面。

在地形变化较大的位置要加测横断面，这样每1km 道路至少要绘制50多个横断面图。

可见如果用传统的方法绘制一条50km的道路断面图工作量是非常巨大的，而且由于是手工绘制，修改起来很麻烦，在实际工作中返工的情况是经常发生的。

由此可见快速高效地绘制出道路横断面图是非常重要的。

笔者根据实际情况发现如果能对Auto CAD系统进行二次开发，运用AutoLISP语言和Visual LISP开发环境进行编程，创建Auto CAD的新命令或重新定义原有的标准命令，提供系统自动执行重复性的计算与绘图任务，此类问题就迎刃而解了，但这要求道路施工人员具备专业性很强的编程知识。

在绘制了大量的横断面图后，笔者总结出一个非常便捷的方法，这种方法不需要道路工程人员具备很强的编程知识，只要具备常规的Excel和Auto CAD知识，就可以自动、精确和快速绘制道路横断面图，并且此方法可以推广至重复性较强的绘图工作。

下面以一个实例进行详细说明。

2 对横断面数据的处理2.1确定边桩位置和高程倾斜地面高等级道路施工测量中的边桩定位一般用逐渐趋近法。

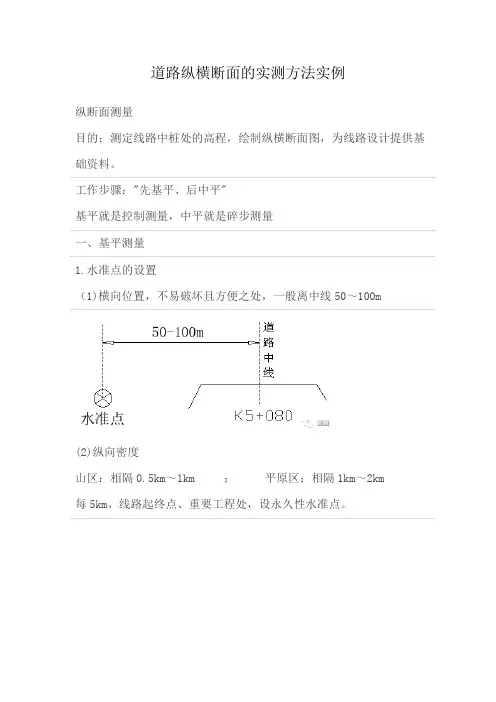

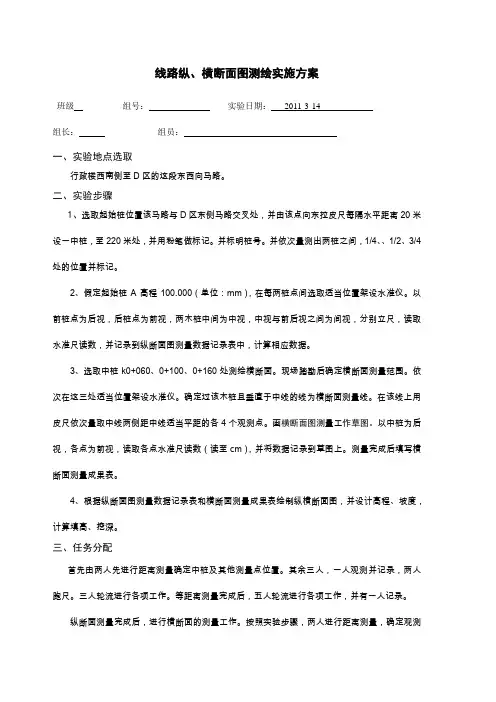

道路纵横断面的实测方法实例纵断面测量目的：测定线路中桩处的高程，绘制纵横断面图，为线路设计提供基础资料。

工作步骤："先基平、后中平"基平就是控制测量，中平就是碎步测量一、基平测量1.水准点的设置（1)横向位置，不易破坏且方便之处，一般离中线50～100m(2)纵向密度山区：相隔0.5km～1km ；平原区：相隔1km～2km每5km、线路起终点、重要工程处，设永久性水准点。

2.基平测量的方法（1）路线符合水准路线（2）仪器不低于DS3精度的水准仪或全站仪（3）要求：水准测量按三、四等水准测量规范进行往返测，闭合差不超过20√L或n (mm)(L为长度（km)n为测站数。

）三角高程测量一般按全站仪电磁波角高程测量（四等）规范进行。

用全站仪测高程和水准仪测量高差是不同的，全站仪是在要测量的两点分别架仪器和棱镜，水准仪是在两点中间架仪器。

三、纵断面图的绘制以横坐标为里程，纵断面为高程。

横断面测量目的：测定线路各中桩处垂直于中线方向上的地面起伏情况，绘制横断面图，为线路设计提供基础资料。

方法：先确定横断面方向，在测定变坡点之间的平距及高差。

一、横断面方向的确定1.直线段一般采用普通方向架测定。

2.圆曲线段采用求心方向架。

求心方向架的使用方法：用a、a′对准圆心，用b、b′对准交点，这时两条直，在起点用活动的c、c′对准1号点，然后把它固定，再把方向架拿到1号点上b、b′这条边对准起点，用c、c′这条边指向圆心，这时a、a′方向就是1号点的直方向。

3.缓和曲线段（该点的法线方向）选取缓和曲线上的一点p2 计算偏角值δ1 后视p2点，拨角90δ1，得p1点的横断面方向。

切线角β1=L12/2RL S·180°/πδ1=90°-β1-θ12（θ12是p1至p2的方位角，可由p1、p2点的切线支距法的坐标求得）二、横断面的测量方法（一）要求：按前进方向分成左右两侧，分侧测量横断面方向上各边坡点间（或至中的平距及高差，平距及高差的精度要求一般为0.1m。

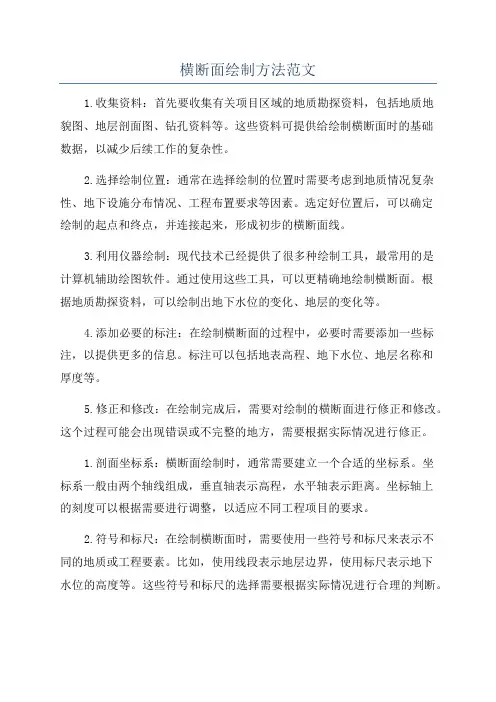

横断面绘制方法范文1.收集资料：首先要收集有关项目区域的地质勘探资料，包括地质地貌图、地层剖面图、钻孔资料等。

这些资料可提供给绘制横断面时的基础数据，以减少后续工作的复杂性。

2.选择绘制位置：通常在选择绘制的位置时需要考虑到地质情况复杂性、地下设施分布情况、工程布置要求等因素。

选定好位置后，可以确定绘制的起点和终点，并连接起来，形成初步的横断面线。

3.利用仪器绘制：现代技术已经提供了很多种绘制工具，最常用的是计算机辅助绘图软件。

通过使用这些工具，可以更精确地绘制横断面。

根据地质勘探资料，可以绘制出地下水位的变化、地层的变化等。

4.添加必要的标注：在绘制横断面的过程中，必要时需要添加一些标注，以提供更多的信息。

标注可以包括地表高程、地下水位、地层名称和厚度等。

5.修正和修改：在绘制完成后，需要对绘制的横断面进行修正和修改。

这个过程可能会出现错误或不完整的地方，需要根据实际情况进行修正。

1.剖面坐标系：横断面绘制时，通常需要建立一个合适的坐标系。

坐标系一般由两个轴线组成，垂直轴表示高程，水平轴表示距离。

坐标轴上的刻度可以根据需要进行调整，以适应不同工程项目的要求。

2.符号和标尺：在绘制横断面时，需要使用一些符号和标尺来表示不同的地质或工程要素。

比如，使用线段表示地层边界，使用标尺表示地下水位的高度等。

这些符号和标尺的选择需要根据实际情况进行合理的判断。

3.剖面比例：在绘制横断面时，需要确定一个适当的比例尺。

比例尺是考虑到绘图的易读性和实际情况的平衡因素。

一般情况下，比例尺的选择应使得绘制的横断面在一张图纸上呈现出适当大小。

4.绘图精度：横断面绘制的精度要求取决于实际需求和项目的性质。

在一些关键的勘探和施工项目中，精度要求会比较高，需要采用更为精确的绘图技术和工具。

5.数据处理：在绘制横断面时，可能需要对收集到的地质勘探数据进行处理。

数据处理的方法可以包括数据平滑、插值和外推等。

这些处理方法可以提高横断面绘制的准确性和可靠性。

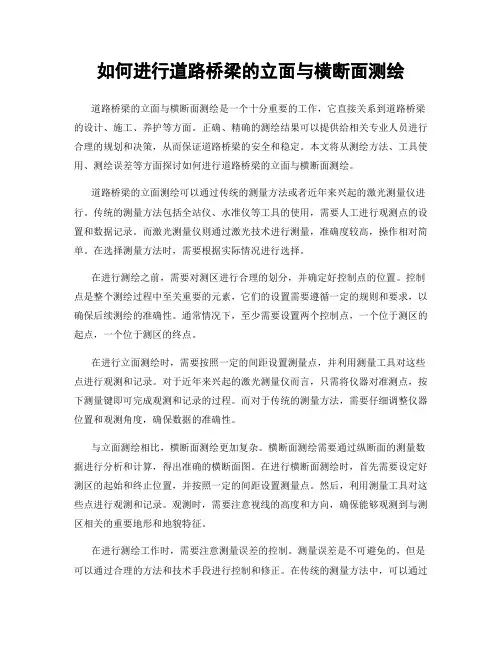

如何进行道路桥梁的立面与横断面测绘道路桥梁的立面与横断面测绘是一个十分重要的工作，它直接关系到道路桥梁的设计、施工、养护等方面。

正确、精确的测绘结果可以提供给相关专业人员进行合理的规划和决策，从而保证道路桥梁的安全和稳定。

本文将从测绘方法、工具使用、测绘误差等方面探讨如何进行道路桥梁的立面与横断面测绘。

道路桥梁的立面测绘可以通过传统的测量方法或者近年来兴起的激光测量仪进行。

传统的测量方法包括全站仪、水准仪等工具的使用，需要人工进行观测点的设置和数据记录。

而激光测量仪则通过激光技术进行测量，准确度较高，操作相对简单。

在选择测量方法时，需要根据实际情况进行选择。

在进行测绘之前，需要对测区进行合理的划分，并确定好控制点的位置。

控制点是整个测绘过程中至关重要的元素，它们的设置需要遵循一定的规则和要求，以确保后续测绘的准确性。

通常情况下，至少需要设置两个控制点，一个位于测区的起点，一个位于测区的终点。

在进行立面测绘时，需要按照一定的间距设置测量点，并利用测量工具对这些点进行观测和记录。

对于近年来兴起的激光测量仪而言，只需将仪器对准测点，按下测量键即可完成观测和记录的过程。

而对于传统的测量方法，需要仔细调整仪器位置和观测角度，确保数据的准确性。

与立面测绘相比，横断面测绘更加复杂。

横断面测绘需要通过纵断面的测量数据进行分析和计算，得出准确的横断面图。

在进行横断面测绘时，首先需要设定好测区的起始和终止位置，并按照一定的间距设置测量点。

然后，利用测量工具对这些点进行观测和记录。

观测时，需要注意视线的高度和方向，确保能够观测到与测区相关的重要地形和地貌特征。

在进行测绘工作时，需要注意测量误差的控制。

测量误差是不可避免的，但是可以通过合理的方法和技术手段进行控制和修正。

在传统的测量方法中，可以通过观测仪器的定标、观测人员的培训等方式来控制误差。

而在激光测量仪中，则可以通过调整仪器的设置和校正参数来实现。

此外，还可以利用重复测量和数据比对等方法来检查和修正误差。
