塑壳直流断路器的使用条件

.常用断路器型号的资料：DZ5系列塑料外壳式断路器适用于交流50hz、380v、额定电流自0.15至50a的电路中。

保护电动机用断路器用来保护电动机的过载和短路，配电用断路器在配电网络中用来分配电能和作线路及电源设备的过载和短路保护之用，亦可分别作为电动机不频繁起动及线路的不频繁转换之用。

DZ10 系列塑壳断路器适用于交流50hz、380v或直流220v及以下的配电线路中用来分配电能和保线路及电源设备的过载、欠电压和短路，以及在正常工作条件下不频繁分断和接通线路之用。

DZ12系列塑料外壳式断路器，体积小巧，结构新颖、性能优良可靠。

主要装在照明配电箱中，用于宾馆、公寓、高层建筑、广场、航空港、火车站和工商企业等单位的交流50hz单相230v，三舷00v及以下的照明线路中，作为线路的过载，短路保护以及在正常情况下作为线路的不频繁转换之用。

DZ15系列塑料外壳式断路器适用于交流50hz、额定电压380v、额定电流至63a（100）的电路中作为通断操作,并可用来保护线路和电动机的过载及短路保护之用，亦可作为线路的不频繁转换及电动机的不频繁起动之用。

DZ20系列塑料外壳式断路器适用于交流50hz，额定绝缘电压660v，额定工作电压380v（400v）及以下，其额定电流至1250a 。

一般作为配电用，额定电流200a和400y型的断路器亦可作为保护电动机用。

在正常情况下，断路器可分别作为线路不频繁转换及电动机的不频繁起动之用。

四极断路器主要用于交流50hz、额定电压400v及以下，额定电流100至630a三相五线制的系统中，它能保证用户和电源完全断开，确保安全，从而解决其它任何断路器不可克服的中性极电流不为零的弊端。

配电用断路器在配电网络中用来分配电能，且可作为线路及电源设备的过载、短路和欠电压保护。

保护电动机用断路器在配电网络中用作鼠笼型电动机的起动和分断以及作为电动机的过载、短路和欠电压保护。

DZ47系列小型断路器主要适用于交流50hz/60hz，额定工作电压为240v/415v及以下，额定电流至60a 的电路中，该断路器主要用于现代建筑物的电气线路及设备的过载，短路保护，亦适用于线路的不频繁操作及隔离。

塑壳断路器(mccb)技术参数
塑壳断路器（MCCB）的技术参数主要包括：
1. 额定工作电压：AC400V。

2. 额定绝缘电压：AC500V。

3. 额定冲击电压：8kV。

4. 额定短路接通能力：在制造厂规定的额定工作电压、额定频率以及一定的cos φ（对于交流）或时间常数（对于直流）下，断路器的接通短路电流的
能力值，用最大预期峰值电流表示。

对于交流断路器，额定短路接通能力应不小于额定极限短路分断能力乘以表1中所列系数N的乘积；对于直流，Icm应≥Icu。

N为短路接通能力/短路分断能力，表中所列为要求的最小值。

Icm持续的时间应≥，即断路器应在短延时脱扣器的最大延时范围内保持闭
合的能力，此时它的瞬时脱扣器不动作，而由下级开关瞬动切除短路故障，或本级短延时时间到，由本开关切断短路故障，从而保证系统的选择性保护。

5. 保护与选择性：对于接有几台电动机的配电线路上的断路器，要考核的3倍Ir1下的可返回时间≥线路中最大起动电流的电动机的起动时间。

可返回
时间一般有l～15s数档，在设计时可按电动机实际起动时间选用其中的一档。

6. 极数：3P。

7. 频率：50/60Hz。

以上参数仅供参考，如需获取更准确的信息，建议查阅塑壳断路器（MCCB）的使用说明书或向专业人士咨询。

塑壳断路器的灭弧能力分析及应用摘要：塑壳断路器在高低压配电装置中起到了关键功能。

在高低压配电装置发生故障后，可通过塑壳断路器实现故障消除，从而大大提高了配电系统的电力可靠性与安全性。

同时，在具体使用时，也必须明智地选用塑壳断路器的类型，例如需要考虑塑壳断路器的灭弧能力以及最大输送电压能力等。

因此，本章主要介绍了塑壳断路器的基本理论，并阐述了塑壳断路器的灭弧功能、灭弧装置的基本构造，以及剩余电流断路器的具体使用。

关键词：塑壳式断路器；灭弧能力；分析前言：塑壳断路器属于低压断路器，是配电系统的重要组成部分。

塑壳断路器的产品外壳绝缘材料为塑料，一般用于配电使用，不需要频繁开关分合闸。

当故障电流达到塑壳断路器的动作电流时，能切断电路，当电路或设备出现过载、短路或欠压时，能保护电源电路和设备不受损坏。

目前，塑壳断路器正向大电流、高脱扣方向发展。

塑壳断路器是低压工业电气设备中的重要产品之一，增加和改善它们的性能可以更好地保护线路、电气设备和工作人员的安全，有助于减少触电伤害、设备损坏、线路烧毁的发生。

在配电系统的实际应用中，往往是对塑壳断路器灭弧技术的综合研究与使用，以及塑壳断路器类型的选用，因此，本章中详细分析了塑壳断路器在实践中的具体运用。

一、塑壳断路器的有关概念塑壳断路器不同于传统高压断路器的框架断路器，一般采取长延时保护和短瞬时保护两种形式。

当配电网系统发生过载或故障的状态时，塑壳断路器就能及时分闸保护，保证了配电网的安全工作状态。

在配电系统过载时，塑壳断路器也有长延时保护功能，即在系统过载时，随着配电网的电压增加，在火电机组的加热动作系统的电路中断路器也会增加，同时对加热元件周围所实施的双重加热，并由此引起了片面的弯曲。

塑壳断路器结构启动触点装置以绕过供电装置中的过载触点，另外，在供电系统中出现短路后，塑壳断路器的瞬时保护能迅速解锁，断开触头系统，达到保护配电系统的目的。

由于在发生短路故障时必须中断大电流，因此许多塑壳断路器采取了适当的措施来抑制电弧，随着生产技术水平的发展，塑壳断路器的实际使用效能日益增强和改善。

文件名称产品型号NDM5（Z、E）-630 系列塑壳断路器使用说明书上海良信电器股份有限公司NDM5-630塑料外壳式断路器（以下简称断路器），额定绝缘电压为1000V，适用于交流50Hz/60Hz，额定工作电压AC400V/415V、AC500V、AC690V、AC1000V(3P)，额定工作电流400A、500A、630A 的电路中，用来分配电能，同时对线路及电源设备的过载、短路、欠电压(带欠压脱扣器的)起保护作用，也可以对电动机的不频繁启动、制动、过载、短路等起保护作用。

NDM5E-630塑料外壳式断路器（以下简称断路器），额定绝缘电压为1000V，适用于交流50Hz/60Hz，额定工作电压AC400V/415V、AC500V、AC690V，额定工作电流630A的电路中，用来分配电能，同时对线路及电源设备的过载、短路、欠电压(带欠压脱扣器的)起保护作用。

NDM5Z-630塑料外壳式断路器（以下简称断路器）, 额定绝缘电压为1200V，适用于额定工作电压DC600V(4P并联)、DC750V（2P 或3P串联或4P并联）、DC1000V（4P串联）、DC1200V（4P串联），额定工作电流400A、500A、630A*、1250A（1250A为并联接线）的电路中，用来分配电能，同时对线路及电源设备的过载、短路、欠电压(带欠压脱扣器的)起保护作用。

具有隔离功能，其相应符号为：。

符合标准：IEC 60947-2、GB/T 14048.2。

2 型号说明注：产品类型代号：交流热磁式:无代号；直流热磁式-Z；电子式-E；极数：2：2极；3：3极；4：4极4A：N极不带过流保护，N极始终接通；4B：N极不带过流保护，N极与其他三极一起合分(N极先合后分)；4C：N极带过流保护，N极与其他三极一起合分(N极先合后分)；4D：N极带过流保护，N极始终接通。

脱扣器代号:TMD：交流热磁配电脱扣器；TMM交流热磁电动机脱扣器；TMDC：直流热磁配电脱扣器；ETB：电子脱扣器；ETC：智能脱扣器安装方式：固定式：无代号；插入式：“P”；抽出式：“W”；图1）表3工作环境要求-35℃～+70℃；24-40周围空气温度为+403P和4P产品（注：双极并联连接排需客户自配）2P产品4P并联产品图48.1.2 板前加长扩展接线产品外形尺寸（见图5）2P产品3P产品4P产品图5时，欠电压脱扣器能保证断路器可靠闭合。

塑壳式断路器技术档案塑壳式断路器是在一组断路器中间用绝缘子固定在外壳上，再由外壳连接起来的电动机。

该断路器的熔断电流大、灭弧范围广；其操作机构简单，动作可靠，且可靠性高。

塑壳式断路器主要是用来保护低压电器设备，切断电路中的过载和短路电流的，从而保证电气设备以及线路中正常供电。

在设计上塑壳式断路器的灭弧方式与传统继电器相比有一定的改进。

为了使灭弧室体积减小、体积缩小和节省空间，从而提高了断路器工作时的可靠性和灵活性。

它一般采用耐高压的热继电器作为灭弧机构。

由于其具有较大的操作电流和脱扣量，使其应用范围更为广泛。

•一、分类•塑壳式断路器的断路方式有手动式、机械式和电真空式3种。

手动式断路器常在低压侧设置手动操作机构，在电力系统中，断路器常为固定位置。

电真空式断路器在高压侧设置电真空机构，使其有较大的脱扣电流和脱扣时间可供选择。

根据断路器不同的工作状态，可分为：保护型断路器以及操作型断路器两大类结构。

保护型断路器由于其采用了耐高温材料，一般适用于120℃~150℃温度区间。

（200℃）内。

操作型断路器是根据其保护作用时间来划分分为自动触发型式断路器和手动/定时型式断路器两大类。

自动触发类型断路器多采用分合状态，手动/定时类型的主要结构形式为：分断头、整合头和脱扣头。

而手动/定时型断路器分合时无分弧机构和自保装置，但在动作时灭弧电流大、脱扣速度快，故适合于有较高可靠性要求的低压配电系统使用。

••1、塑壳断路器在电气保护领域的应用•根据断路器的工作方式，可分为手动分合式断路器、电电式断路器和机械式断路器。

按是否存在机械触头和触点类型可分为接触式断路器、固定式断路器和合闸继电器式灭弧室式断路器。

这三种类型开关装置又可分成两大类：一类是手动分合型的开关装置；另一类是电电式的开关装置。

根据灭弧原理可分为：电弧灭弧室两种类型。

按灭弧室内介质可分为：空气（水）、惰性气体（二氧化碳）和水（水)5大类。

按灭弧室内介质又分为：空气、惰性气体、水、惰性气体（氨)4种；按灭弧室形式又可分为空气式、液氧式和真空式等4种；按灭弧室的灭弧原理又可分为单触点灭弧室和双触点灭弧室（无触点）灭弧装置以及空气式、气液式等3种方式。

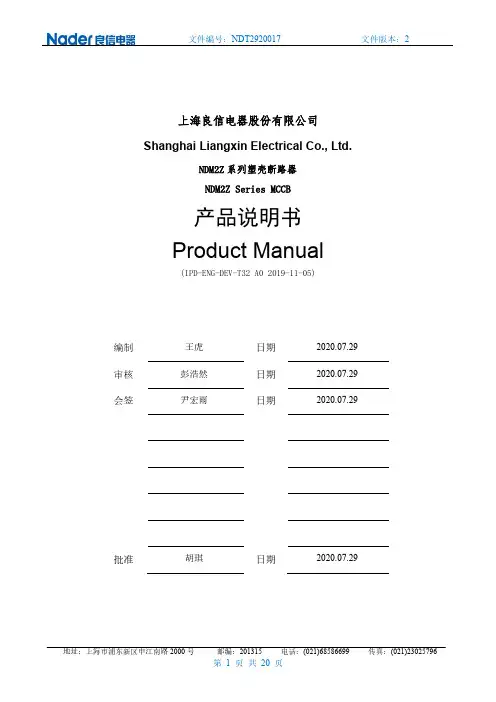

上海良信电器股份有限公司 Shanghai Liangxin Electrical Co., Ltd.NDM2Z 系列塑壳断路器 NDM2Z Series MCCB产品说明书 Product Manual(IPD-ENG-DEV-T32 A0 2019-11-05)编制 日期 审核 日期会签日期批准日期王虎 彭浩然 尹宏雨2020.07.29 2020.07.29 2020.07.29胡琪2020.07.29修订记录版本修订原因/内容实施日期编制人审核人批准人2 更新项目6技术参数，详见表格8Update the technical patameters of project 6,seetable 8 for details20200725王虎Wang Hu彭浩然PengHaoran胡琪Hu Qi目录1.适用范围与用途/ Application scope (4)2.型号说明/ Model and implication (4)3.技术参数/ Main technical parameters (6)4.工作环境/ Stand working conditions (8)5.接线方式(接线图)/ Wiring Method (10)6.产品外形及安装尺寸/ Shape dimension & Dimension (11)7.安装方式/ Mounting Method (15)8.附件说明书/ Accessory (15)9.使用和维护/ Application & Maintenance (18)10.注意事项/ Notices (19)11.订货须知/ Accessory list and installation (20)1. 适用范围与用途/ Application scopeNDM2Z 系列直流塑壳断路器（以下简称断路器）按功能分为NDM2Z(X)和NDM2ZB 。

断路器适用于额定工作电压DC250V ，额定工作电流至800A 的直流电网电路中，用来分配电能、保护电路和电源设备。

125CDM6Z 直流塑壳断路器，适用于额定工作电压DC250V 、DC500V 、DC750V 、DC1000V,额定电流63A ～630A 的直流电路中，可广泛应用于光伏发电、充电桩、发电厂、电力电源、轨道交通、通讯等直流环境，用来分配电能，保护线路和电源设备，使免受过载、短路等故障的危害。

■ 产品介绍备注：1、125AF 可选电压为250V(2P)、500V(3P)2、250AF 可选电压为250V(2P)、500V(3P)、750V(4P)、1000V(4P)3、400AF 可选电压为250V(2P)、500V(3P)、750V(4P)、1000V(4P)4、630AF 可选电压为250V(2P)、500V(3P)、750V(4P)、1000V(4P)5、注意：分断能力需与极数对应匹配6、2P 产品无串接排工作温度：-5℃～40℃储存温度：-40℃～70℃海拔高度：≤2000米■ 适用环境污染等级：3级防护等级：IP20抗湿热能力：干冷、干热、湿热■ 符合标准GB/T 14048.1 低压开关设备和控制设备第1部分：总则GB/T 14048.2 低压开关设备和控制设备第2部分：断路器IEC 60947-1 Low Voltage Switchgear and Controlgear-Part 1：General Rules IEC 60947-2 Low Voltage Switchgear and Controlgear-Part 2：Circuit-breakers126■ 单卖附件型号解释备注：1、扩展端子，也叫附件板，或者接线铜排2、AL/MX/OF有分带端子与带引线两种类型3、MX分励电压类型：DC24V、DC110V（定制）、DC220V（定制）、AC230V、AC400V4、只有250壳架有端子罩127CDM6Z直流塑壳断路器技术参数型号CDM6Z-125CDM6Z-250壳架等级125250额定电流In（A）63、80、100、125100、125、160、200、225、250额定绝缘电压Ue（V）10001000额定冲击耐受电压Uimp（kV）88额定电压Ue（V）DC250V DC500V DC250V DC500V DC750V DC1000V 极数（2P/3P/4P）23234分断能力S N S H R N H F额定极限短路分断能力Icu（kA）1535105065355020额定运行短路分断能力Ics（kA）1535105065355020机械寿命有维护2500025000免维护2000020000电气寿命80008000安装方式固定板前●●隔离功能●●选择性类别A A认证CCC、CE CCC、CE飞弧距离（mm）＜50＜50可选附件分励脱扣器●●辅助触点（1开1闭）●●辅助触点（2开2闭）●●报警触头●●辅助报警触头●●圆形直接手操●●方形直接手操●●圆形延伸手操●●方形延伸手操●●交流电操●●直流电操●●相间隔板●●串接排（3P/4P）●（仅3P）●外形尺寸长 L150165165宽 W92107142高 H93.59494CDM6Z直流塑壳断路器128CDM6Z-400CDM6Z-630CDM6Z-800 400630800 250、315、350、400400、500、630600、700、800 100010001000888 DC250V DC500V DC750V DC1000V DC250V DC500V DC750V DC1000V DC250V 2342342H R H R F H R H R F H R 506550652050655065205065 506550652050655065205065 20000150001000015000100008000800065005000●●●●●●A A BCCC、CE CCC、CE CCC、CE＜100＜100＜100●●●●●●●●●●●●●●●●●●●●●●●●●●●●●●●●●●●●●●●257257257257280150198150198210107.5107.5107.5107.5158129■ 降容表说明周围温度不在+40℃时,需要校验时的额定电流进行温度补偿修正值温度补偿修正系数表海拔降容系数高度在2000米以下不会对断路器性能有影响。
