北师大数学必修三教学案：第二章§2第1课时 顺序结构与选择结构_含答案

第二章算法初步2.1 顺序结构和选择结构（第一课时）导入新课思路1（情境导入）我们都喜欢外出旅游，优美的风景美不胜收，如果迷了路就不好玩了，问路有时还听不明白，真是急死人，有的同学说买张旅游图不就好了吗，所以外出旅游先要准备好旅游图.旅游图看起来直观、准确，本节将探究使算法表达得更加直观、准确的方法.今天我们开始学习程序框图.思路2（直接导入）用自然语言表示的算法步骤有明确的顺序性，但是对于在一定条件下才会被执行的步骤，以及在一定条件下会被重复执行的步骤，自然语言的表示就显得困难，而且不直观、不准确.因此，本节有必要探究使算法表达得更加直观、准确的方法.今天开始学习程序框图.推进新课新知探究提出问题（1）什么是程序框图？（2）说出终端框（起止框）的图形符号与功能.（3）说出输入、输出框的图形符号与功能.（4）说出处理框（执行框）的图形符号与功能.（5）说出判断框的图形符号与功能.（6）说出流程线的图形符号与功能.（7）说出连接点的图形符号与功能.（8）总结几个基本的程序框、流程线和它们表示的功能.（9）什么是顺序结构？讨论结果：（1）程序框图又称流程图，是一种用程序框、流程线及文字说明来表示算法的图形.在程序框图中，一个或几个程序框的组合表示算法中的一个步骤；带有方向箭头的流程线将程序框连接起来，表示算法步骤的执行顺序.（2）椭圆形框：表示程序的开始和结束，称为终端框（起止框）．表示开始时只有一个出口；表示结束时只有一个入口．（3）平行四边形框：表示一个算法输入和输出的信息,又称为输入、输出框，它有一个入口和一个出口．（4）矩形框：表示计算、赋值等处理操作，又称为处理框（执行框），它有一个入口和一个出口．（5）菱形框：是用来判断给出的条件是否成立，根据判断结果来决定程序的流向，称为判断框，它有一个入口和两个出口．（6）流程线：表示程序的流向．（7）圆圈：连接点．表示相关两框的连接处，圆圈内的数字相同的含义表示相连接在一起．图形符号名称功能终端框（起止框）表示一个算法的起始和结束输入、输出框表示一个算法输入和输出的信息处理框（执行框）赋值、计算判断框判断某一条件是否成立，成立时在出口处标明“是”或“Y”；不成立时标明“否”或“N”流程线连接程序框连接点连接程序框图的两部分. 三种逻辑结构可以用如下程序框图表示：顺序结构 条件结构 循环结构 应用示例例1 请用程序框图表示前面讲过的“判断整数n(n>2)是否为质数”的算法. 解：程序框图如下:点评：程序框图是用图形的方式表达算法，使算法的结构更清楚，步骤更直观也更精确.这里只是让同学们初步了解程序框图的特点，感受它的优点，暂不要求掌握它的画法. 变式训练观察下面的程序框图，指出该算法解决的问题.解：这是一个累加求和问题，共99项相加，该算法是求100991431321211⨯++⨯+⨯+⨯Λ的值. 例2 已知一个三角形三条边的边长分别为a ，b ，c ，利用海伦—秦九韶公式设计一个计算三角形面积的算法，并画出程序框图表示.（已知三角形三边边长分别为a,b,c ，则三角形的面积为S=))()((c p b p a p p ---），其中p=2cb a ++.这个公式被称为海伦—秦九韶公式） 算法分析：这是一个简单的问题，只需先算出p 的值，再将它代入分式，最后输出结果.因此只用顺序结构应能表达出算法. 算法步骤如下：第一步，输入三角形三条边的边长a,b,c.第二步，计算p=2cb a ++. 第三步，计算S=))()((c p b p a p p ---.第四步，输出S. 程序框图如下：点评：很明显，顺序结构是由若干个依次执行的步骤组成的，它是最简单的逻辑结构，它是任何一个算法都离不开的基本结构. 变式训练下图所示的是一个算法的流程图，已知a 1=3，输出的b=7,求a 2的值.解：根据题意221a a +=7, ∵a 1=3,∴a 2=11.即a 2的值为11.例3 写出通过尺轨作图确定线段AB 的一个5等分点的程序框图. 解：利用我们学过的顺序结构得程序框图如下：点评：这个算法步骤具有一般性，对于任意自然数n ，都可以按照这个算法的思想，设计出确定线段的n 等分点的步骤，解决问题，通过本题学习可以巩固顺序结构的应用. 知能训练有关专家建议，在未来几年内，中国的通货膨胀率保持在3%左右，这将对我国经济的稳定有利无害.所谓通货膨胀率为3%，指的是每年消费品的价格增长率为3%.在这种情况下，某种品牌的钢琴2004年的价格是10 000元，请用流程图描述这种钢琴今后四年的价格变化情况，并输出四年后的价格.解：用P 表示钢琴的价格，不难看出如下算法步骤： 2005年P=10 000×（1+3%）=10 300； 2006年P=10 300×（1+3%）=10 609； 2007年P=10 609×（1+3%）=10 927.27； 2008年P=10 927.27×（1+3%）=11 255.09； 因此，价格的变化情况表为：年份 2004 2005 2006 2007 2008 钢琴的价格 10 000 10 300 10 609 10 927.27 11 255.09 程序框图如下：点评：顺序结构只需严格按照传统的解决数学问题的解题思路，将问题解决掉.最后将解题步骤 “细化”就可以.“细化”指的是写出算法步骤、画出程序框图. 拓展提升如下给出的是计算201614121++++Λ的值的一个流程图，其中判断框内应填入的条件是______________.答案：i>10.课堂小结（1）掌握程序框的画法和功能.（2）了解什么是程序框图，知道学习程序框图的意义.（3）掌握顺序结构的应用，并能解决与顺序结构有关的程序框图的画法. 作业习题1.1A 1.设计感想首先，本节的引入新颖独特，旅游图的故事阐明了学习程序框图的意义.通过丰富有趣的事例让学生了解了什么是程序框图，进而激发学生学习程序框图的兴趣.本节设计题目难度适中，逐步把学生带入知识的殿堂，是一节好的课例.第二章算法初步2.1 顺序结构和选择结构（第二课时）导入新课思路1（情境导入）我们以前听过这样一个故事，野兽与鸟发生了一场战争，蝙蝠来了，野兽们喊道：你有牙齿是我们一伙的，鸟们喊道：你有翅膀是我们一伙的，蝙蝠一时没了主意.过了一会儿蝙蝠有了一个好办法，如果野兽赢了，就加入野兽这一伙，否则加入另一伙，事实上蝙蝠用了分类讨论思想，在算法和程序框图中也经常用到这一思想方法，今天我们开始学习新的逻辑结构——条件结构.思路2（直接导入）前面我们学习了顺序结构，顺序结构像是一条没有分支的河流，奔流到海不复回，事实上多数河流是有分支的，今天我们开始学习有分支的逻辑结构——条件结构.推进新课新知探究提出问题（1）举例说明什么是分类讨论思想？（2）什么是条件结构？（3）试用程序框图表示条件结构.（4）指出条件结构的两种形式的区别.讨论结果：（1）例如解不等式ax>8(a≠0),不等式两边需要同除a,需要明确知道a的符号，但条件没有给出，因此需要进行分类讨论，这就是分类讨论思想.（2）在一个算法中，经常会遇到一些条件的判断，算法的流程根据条件是否成立有不同的流向.条件结构就是处理这种过程的结构.（3）用程序框图表示条件结构如下．条件结构：先根据条件作出判断，再决定执行哪一种操作的结构就称为条件结构（或分支结构），如图1所示.执行过程如下：条件成立，则执行A框；不成立，则执行B框．图1 图2注：无论条件是否成立，只能执行A、B之一，不可能两个框都执行．A、B两个框中，可以有一个是空的，即不执行任何操作，如图2.（4）一种是在两个“分支”中均包含算法的步骤，符合条件就执行“步骤A”，否则执行“步骤B”；另一种是在一个“分支”中均包含算法的步骤A，而在另一个“分支”上不包含算法的任何步骤，符合条件就执行“步骤A”，否则执行这个条件结构后的步骤.应用示例例1 任意给定3个正实数，设计一个算法，判断以这3个正实数为三边边长的三角形是否存在，并画出这个算法的程序框图.算法分析：判断以3个任意给定的正实数为三条边边长的三角形是否存在，只需验证这3个数中任意两个数的和是否大于第3个数.这个验证需要用到条件结构.算法步骤如下：第一步，输入3个正实数a ，b ，c.第二步，判断a+b>c ，b+c>a ，c+a>b 是否同时成立.若是，则存在这样的三角形；否则，不存在这样的三角形.程序框图如右图：点评：根据构成三角形的条件，判断是否满足任意两边之和大于第三边，如果满足则存在这样的三角形，如果不满足则不存在这样的三角形.这种分类讨论思想是高中的重点，在画程序框图时，常常遇到需要讨论的问题，这时要用到条件结构.例2 设计一个求解一元二次方程ax 2+bx+c=0的算法，并画出程序框图表示. 算法分析：我们知道，若判别式Δ=b 2-4ac>0，则原方程有两个不相等的实数根 x 1=ab 2∆+-,x 2=a b 2∆--；若Δ=0，则原方程有两个相等的实数根x 1=x 2=ab2-； 若Δ<0，则原方程没有实数根.也就是说，在求解方程之前，可以先判断判别式的符号，根据判断的结果执行不同的步骤，这个过程可以用条件结构实现.又因为方程的两个根有相同的部分，为了避免重复计算，可以在计算x 1和x 2之前，先计算p=ab 2-，q=a2∆. 解决这一问题的算法步骤如下： 第一步，输入3个系数a ，b ，c.第二步，计算Δ=b 2-4ac.第三步，判断Δ≥0是否成立.若是，则计算p=ab2-，q=a 2∆；否则，输出“方程没有实数根”，结束算法.第四步，判断Δ=0是否成立.若是，则输出x 1=x 2=p ；否则，计算x 1=p+q ，x 2=p-q ，并输出x 1，x 2. 程序框图如下：例3 设计算法判断一元二次方程ax 2+bx+c=0是否有实数根，并画出相应的程序框图. 解：算法步骤如下：第一步，输入3个系数：a ，b ，c. 第二步，计算Δ=b 2－4ac.第三步，判断Δ≥0是否成立.若是，则输出“方程有实根”；否则，输出“方程无实根”.结束算法.相应的程序框图如右：点评：根据一元二次方程的意义，需要计算判别式Δ=b 2－4ac 的值.再分成两种情况处理：（1）当Δ≥0时，一元二次方程有实数根；（2）当Δ＜0时，一元二次方程无实数根.该问题实际上是一个分类讨论问题，根据一元二次方程系数的不同情况，最后结果就不同.因而当给出一个一元二次方程时，必须先确定判别式的值，然后再用判别式的值的取值情况确定方程是否有解.该例仅用顺序结构是办不到的，要对判别式的值进行判断，需要用到条件结构.例4 （1）设计算法，求ax+b=0的解，并画出流程图. 解：对于方程ax+b=0来讲，应该分情况讨论方程的解.我们要对一次项系数a 和常数项b 的取值情况进行分类，分类如下： （1）当a≠0时，方程有唯一的实数解是ab -； （2）当a=0，b=0时，全体实数都是方程的解； （3）当a=0，b≠0时，方程无解.联想数学中的分类讨论的处理方式，可得如下算法步骤： 第一步，判断a≠0是否成立.若成立，输出结果“解为ab-”.第二步，判断a=0，b=0是否同时成立.若成立，输出结果“解集为R ”.第三步，判断a=0，b≠0是否同时成立.若成立，输出结果“方程无解”，结束算法. 程序框图如下：点评：这是条件结构叠加问题，条件结构叠加，程序执行时需依次对“条件1”“条件2”“条件3”……都进行判断，只有遇到能满足的条件才执行该条件对应的操作. 知能训练设计算法，找出输入的三个不相等实数a 、b 、c 中的最大值，并画出流程图. 解：算法步骤：第一步，输入a ，b ，c 的值.第二步，判断a>b 是否成立，若成立，则执行第三步；否则执行第四步.第三步，判断a>c 是否成立，若成立，则输出a ，并结束；否则输出c ，并结束. 第四步，判断b>c 是否成立，若成立，则输出b ，并结束；否则输出c ，并结束. 程序框图如下：点评：条件结构嵌套与条件结构叠加的区别：（1）条件结构叠加，程序执行时需依次对“条件1”“条件2”“条件3”……都进行判断，只有遇到能满足的条件才执行该条件对应的操作.（2）条件结构的嵌套中，“条件2”是“条件1”的一个分支，“条件3”是“条件2”的一个分支……依此类推，这些条件中很多在算法执行过程中根据所处的分支位置不同可能不被执行. （3）条件结构嵌套所涉及的“条件2”“条件3”……是在前面的所有条件依次一个一个的满足“分支条件成立”的情况下才能执行的此操作，是多个条件同时成立的叠加和复合.例 5 “特快专递”是目前人们经常使用的异地邮寄信函或托运物品的一种快捷方式.某快递公司规定甲、乙两地之间物品的托运费用根据下列方法计算： f=⎩⎨⎧>⨯-+⨯≤).50(,85.0)50(53.050),50(,53.0ωωωω其中f （单位：元）为托运费，ω为托运物品的重量（单位：千克）. 试画出计算费用f 的程序框图.分析：这是一个实际问题，根据数学模型可知，求费用f 的计算公式随物品重量ω的变化而有所不同，因此计算时先看物品的重量，在不同的条件下，执行不同的指令，这是条件结构的运用，是二分支条件结构.其中，物品的重量通过输入的方式给出. 解：算法程序框图如右图： 拓展提升有一城市，市区为半径为15 km 的圆形区域，近郊区为距中心15—25 km 的范围内的环形地带，距中心25 km 以外的为远郊区，如右图所示．市区地价每公顷100万元，近郊区地价每公顷60万元，远郊区地价为每公顷20万元，输入某一点的坐标为(x,y)，求该点的地价．分析：由该点坐标(x ，y)，求其与市中心的距离r=22y x +，确定是市区、近郊区，还是远郊区，进而确定地价p ．由题意知，p=⎪⎩⎪⎨⎧>≤<≤<.25,20,2515,60,150,100r r r解：程序框图如下：课堂小结（1）理解两种条件结构的特点和区别.（2）能用学过的两种条件结构解决常见的算法问题.作业习题1.1A组3.设计感想本节采用引人入胜的方法引入正课，选用的例题难度适中，有的经典实用，有的新颖独特，每个例题都是很好的素材.条件结构是逻辑结构的核心，是培养学生逻辑推理的好素材，本节设计符合新课标精神，难度设计略高于教材.。

《程序框图、顺序结构》教学设计一、内容及其解析本节内容是在学生学习了算法的概念的基础上进行的，学生知道“在数学中，算法通常是按照一定规则解决某一类问题的明确的和有限的步骤”。

在算法概念的表述中，有范围限定词“在数学中”，因此学习的内容均为数学中的问题。

有一个有前缀限制的基本特征词“步骤”，前缀中，“按照一定规则” 指的是解决具体问题时的依据和表达方式，关注的是算法的基本逻辑结构（顺序、条件和循环），也表示算法具有有序性。

“解决某一类问题”，强调的是算法适用对象的常态，突出算法的研究价值以及它的普遍适用性，也表明特殊问题的解题与一般问题的算法，存在联系又有区别。

“明确和有限”，表示算法的每一步都是明确的、可执行的，总的步骤是有限的。

在算法概念中，还特别指出，“算法通常可以编成计算机程序，让计算机执行并解决问题”这对高中学习的算法提出了要求，也决定了高中算法学习的范围。

即仅提出算法概念，认识算法基本逻辑结构是不够的，还必须学习计算机能执行的算法程序，能用程序表达算法，让计算机来验证我们解决问题的算法是否可行。

在我们利用计算机解决问题的时候，首先要设计计算机程序，在设计计算机程序时我们首先要画出程序运行的流程图，使整个程序的执行过程直观化，使抽象的问题十分清晰和具体。

有了这个流程图，再去设计程序就有了依据，从而就可以把整个程序用机器语言表述出来，因此程序框图是我们设计程序的基本和开端，也是使用计算机处理问题前的一个必要的步骤。

算法有三种表达方法：算法的自然语言、程序框图和算法程序。

算法的自然语言表达，即算法步骤，是与人的表达最接近算法表达方式；算法的程序表达是计算机可以识别的语言，但与人的表达距离较远；而算法的程序框图表达能直观、明确表达算法的基本逻辑结构，又能在前两种算法表达之间架设桥梁，形成编写程序的基础。

由此可见，程序框图是算法的直观、准确的表达，是自然语言表达的延伸，也是后面学习算法基本语句的基础。

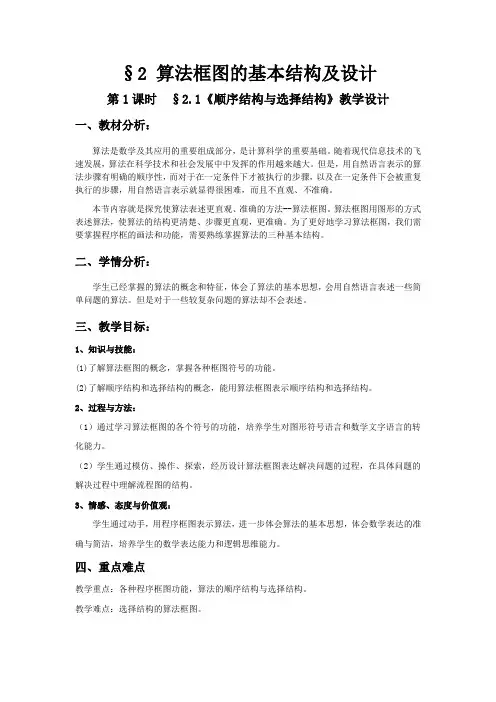

§2算法框图的基本结构及设计第1课时§2.1《顺序结构与选择结构》教学设计一、教材分析：算法是数学及其应用的重要组成部分，是计算科学的重要基础。

随着现代信息技术的飞速发展，算法在科学技术和社会发展中中发挥的作用越来越大。

但是，用自然语言表示的算法步骤有明确的顺序性，而对于在一定条件下才被执行的步骤，以及在一定条件下会被重复执行的步骤，用自然语言表示就显得很困难，而且不直观、不准确。

本节内容就是探究使算法表述更直观、准确的方法--算法框图。

算法框图用图形的方式表述算法，使算法的结构更清楚、步骤更直观，更准确。

为了更好地学习算法框图，我们需要掌握程序框的画法和功能，需要熟练掌握算法的三种基本结构。

二、学情分析：学生已经掌握的算法的概念和特征，体会了算法的基本思想，会用自然语言表述一些简单问题的算法。

但是对于一些较复杂问题的算法却不会表述。

三、教学目标：1、知识与技能：(1)了解算法框图的概念，掌握各种框图符号的功能。

(2)了解顺序结构和选择结构的概念，能用算法框图表示顺序结构和选择结构。

2、过程与方法：（1）通过学习算法框图的各个符号的功能，培养学生对图形符号语言和数学文字语言的转化能力。

（2）学生通过模仿、操作、探索，经历设计算法框图表达解决问题的过程，在具体问题的解决过程中理解流程图的结构。

3、情感、态度与价值观：学生通过动手，用程序框图表示算法，进一步体会算法的基本思想，体会数学表达的准确与简洁，培养学生的数学表达能力和逻辑思维能力。

四、重点难点教学重点：各种程序框图功能，算法的顺序结构与选择结构。

教学难点：选择结构的算法框图。

2.2.1 顺序结构与选择结构学案【学习目标】1、理解掌握顺序结构与选择结构框图。

2、会读框图，并会用框图表示实际问题的算法。

【重点突破，方法指导】1、对于套用公式求解问题往往运用顺序结构，编写顺序结构的算法，应写出公式，看公式中的条件是否满足，若不满足先求出需要的量，然后将公式中涉及的量全部代入求值即可。

2、凡是由条件作出判断，然后再决定进行哪一个步骤的问题，在画算法框图时，必须用到选择结构。

求分段函数的函数值的算法框图，如果是分两段的函数，只需引入一个判断框；如果是分三段的函数，需引入两个判断框；如果是分四段的函数，需引入三个判断框，依次类推。

3、准确理解框图图形符号的定义和作用是解决问题的关键；同时由框图还原出解决问题的算法是解决问题的根本。

4、对于实际问题，要抓住运算的实质，即建立求解问题的函数模型。

【解题选讲】例1 在下面的算法语句中输入x=1000，y=2，则输出的结果M是（）输入x，y；M=2x+6y；输出M．A．2009 B．2010 C．2011 D．2012例2 如图所示是某个求函数值的算法框图，则满足该算法的函数解析式是．例3 已知函数试设计算法及算法框图，要求输入自变量x的值，输出函数值．例4 电信公司推出的一种手机通话费方案为：若全月的通讯时间不超过150分钟，则收固定的通话费15元；若全月的通讯时间超过150分钟，则在固定的通话费之外，对超过150分钟的部分按每分钟0.30元收费．无论哪种方案都要捆绑一种2元的手机业务．画出计算手机月话费的算法框图．1．下列对于算法框图的理解中，正确的个数为（）①任何一个算法框图都必须有起、止框；②输入框只能放在输出框之前；③判断框是唯一具有超过一个退出点的框图；④对于一个算法框图来说，判断框内条件的写法是唯一的A．1 B．2 C．3 D．42．下面的算法框图，如右图所示，如果输入三个实数a，b，c，要求输出这三个数中最大的数，那么在空白的判断框中，应该填入下面四个选项中的( )．A．c>x B．x>c C．c>b D．b>c3．下列不含有选择结构的是（）A．求一个数x的绝对值B．求某个一元二次方程根的过程C．在a，b，c中找最大数4．如右图所示的是一个算法框图，已知a1=3，输出的b=7，则a2的值为．输出．6．某快递公司依据下列标准收取快递费：物品质量不超过1千克时，统一收取10元；物品质量超过1千克时，超出部分按5元/千克收取，试给出该快递公司收费的算法，并画出算法框图．【拓展延伸】1．如图给出了一个算法框图，其作用是输入x的值，输出相应的y值，若要使输入的x的值与输出的y的值相等，则这样的x的值的集合为．2．如图所示的算法框图是将一系列指令和问题用框图的形式排列而成的，箭头将告诉你下一步到哪一个框图．阅读下边的算法框图，并回答下面的问题．(1)算法框图表示了怎样的算法？ ．(2)若a >b >c ，则输出的数是 ；若1312a ⎛⎫= ⎪⎝⎭，23b =，3log 2c =，则输出的数是 （用字母a ，b ，c 填空）3．儿童乘坐火车时，若身高不超过1.2 m 则无需购票；若身高超过1.2 m 但不超过1.5 m ，可买半票；若超过1.5 m ，就买全票．试设一个购票的算法，并画出算法框图．4．如图所示的算法框图，根据该图回答下面的几个小题．(1)该算法框图解决的是一个什么问题?(2)当输入的x 值为0和4时，输出的值相等．①当输入的x 值为3时，输出的值为多少?②要想使输出的值最大，输入的x 值应为多少?③按照这个算法框图输出的f (x )值，当x 的值都大于2时，x 值大的输出的f (x )值反而小，为什么? ④要想使输出的值等于3，输入的x 值应为多少?⑤要想使输入的值与输出的值相等，输入的值应该是多少?。
