第8章　连杆机构及其设计8.1　复习笔记本章主要介绍了平面四杆机构的类型及演化、基本知识和设计（作图法和解析法）。

学习时需要重点掌握不同条件下连杆机构的设计（作图法），常以分析作图题的形式考查。

除此之外，铰链四杆机构有曲柄的条件、急回运动、行程速度变化系数、传动角、死点等内容，常以选择题、填空题和判断题的形式考查，复习时需要把握其具体内容，重点记忆。

一、连杆机构及其传动特点（见表8-1-1）表8-1-1　连杆机构及其传动特点二、平面四杆机构的类型及应用1．四杆机构的基本形式（1）基本构架铰链四杆机构是平面四杆机构的基本形式，如图8-1-1所示。

台图8-1-1该机构各部分名称及含义见表8-1-2。

表8-1-2　铰链四杆机构（2）平面四杆机构的类型（见表8-1-3）表8-1-3　平面四杆机构的类型2．平面四杆机构的演化形式（1）改变构件的形状和运动尺寸如图8-1-2所示，曲柄摇杆机构中，将摇杆做成滑块形式，并将摇杆的长度增至无穷大，则演化成为曲柄滑块机构；曲柄滑块机构进一步演化为双滑块机构。

图8-1-2（2）改变运动副的尺寸通过改变运动副的尺寸，平面四杆机构可演化成具有其他特点功能的机构，如偏心轮机构。

将图8-1-3（a ）所示的曲柄滑块机构中的转动副B 的半径扩大，使之超过曲柄AB 的长度，便得到如图8-1-3（b ）所示的偏心轮机构。

图8-1-3（a）图8-1-3（b）（3）选用不同的构件为机架机构的倒置指选择运动链中不同构件作为机架以获得不同机构的演化方法，如图8-1-4所示。

图8-1-4　曲柄滑块机构的倒置（4）运动副元素的逆换将移动副两元素的包容关系进行逆换，并不影响两构件之间的相对运动，但却能演化成不同的机构或机构结构形式。

三、平面四杆机构的基本知识1．铰链四杆机构有曲柄的条件（见表8-1-4）表8-1-4　铰链四杆机构有曲柄的条件2．铰链四杆机构的急回运动和行程速度变化系数（见表8-1-5）表8-1-5　铰链四杆机构的急回运动和行程速度变化系数图8-1-5　四杆机构的极位夹角3．铰链四杆机构的传动角和死点（见表8-1-6）表8-1-6　铰链四杆机构的传动角和死点。

第6章　机械的平衡6.1　复习笔记本章主要介绍了刚性转子的静平衡和动平衡计算和平面机构的完全平衡和部分平衡的计算。

学习时需要重点掌握刚性转子的静平衡和动平衡计算（质径积的计算），常以计算题的形式考查，而且几乎每年必考。

除此之外，静（动）平衡条件、完全平衡、部分平衡等内容，常以选择题、填空题和判断题的形式考查，复习时需要把握其具体内容，重点记忆。

一、机械平衡的目的及内容1．机械平衡的目的（1）设法平衡构件的不平衡惯性力，以消除或减小其带来的不良影响；（2）对于利用不平衡惯性力产生的振动来工作的机械，则需研究如何合理利用不平衡惯性力。

2．机械平衡的内容（1）绕固定轴回转的构件的惯性力平衡（见表6-1-1）表6-1-1　绕固定轴回转的构件的惯性力平衡（2）机构的平衡作平面复合运动或往复移动的构件产生的惯性力无法在构件本身上找到平衡，必须研究整个机构使各运动构件惯性力的合力以及合力偶得到完全的或部分的平衡，以消除或降低最终传到机械基础上的不平衡惯性力，满足上述条件的平衡称为机械在机座上的平衡。

二、刚性转子的平衡计算（见表6-1-2）表6-1-2　刚性转子的平衡计算图6-1-1　刚性转子的平衡计算三、刚性转子的平衡实验1．静平衡实验（见表6-1-3）表6-1-3　静平衡实验2．动平衡实验试验一般需在动平衡机上进行，动平衡机的内容见表6-1-4。

表6-1-4　动平衡机3．现场平衡对于一些大型和高速转子，由于装运、蠕变、电磁场或工作温度等的影响会破坏制造期间的平衡。

若制造期间的平衡遭到破坏，可在现场直接测量机器中转子支架的振动，来确定不平衡量的大小及方位，进而进行平衡。

四、转子的许用不平衡量和许用不平衡度（见表6-1-5）表6-1-5　转子的许用不平衡量和许用不平衡度图6-1-2　许用不平衡量的分配五、平面机构的平衡。

1 / 176
圣才电子书 十万种考研考证电子书、题库视频学习平台

b．还可分为平面运动副和空间运动副。
2-2 机构运动简图有何用处?它能表示出原机构哪些方面的特征? 答：（1）机构运动简图的用处： 通过对机构的组成和运动传递情况的表示，使得了解机械的组成和对机械进行运动和动 力分析变得十分简便。 （2）机构运动简图能表示出原机构组成构件和组成形式的特征。
图 2-1 送料机构
2-5 在计算平面机构的自由度时，应注意哪些事项?
3 / 176
圣才电子书 十万种考研考证电子书、题库视频学习平台

答：在计算平面机构的自由度时，应注意的事项： （1）正确计算运动副的数目。 ①两个以上构件同在一处以转动副相连接的复合铰链，m 个构件组成的复合铰链有（m －1）个转动副； ②以下情况只算一个运动副： a． 两构件在多处接触而构成转动副，且转动轴线重合； b． 两构件在多处接触而构成移动副，且移动方向彼此平行； c． 两构件构成为平面高副，且各接触点处的公法线彼此重合。 ③若两构件在多处相接触而构成平面高副，而在各接触点处的公法线方向彼此不重合， 则构成了一个复合高副，相当于一个低副。 （2）要除去局部自由度。 （3）要除去虚约束。
5 / 176
圣才电子书 十万种考研考证电子书、题库视频学习平台

2-9 任选三个你身边已有的或能观察到的下列常用装置（或其他装置），试画出其机 构运动简图，并计算其自由度。1）折叠桌或折叠椅；2）酒瓶软木塞开盖器；3）衣柜上的 弹簧合页；4）可调臂台灯机构；5）剥线钳；6）磁带式录放音机功能键操纵机构；7）洗 衣机定时器机构；8）轿车挡风玻璃雨刷机构；9）公共汽车自动开闭门机构；10）挖掘机 机械臂机构；……
圣才电子书

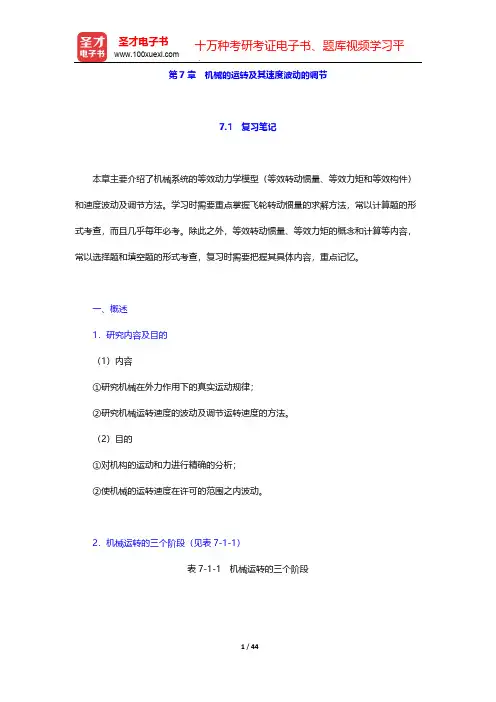

第7章　机械的运转及其速度波动的调节7.1　复习笔记本章主要介绍了机械系统的等效动力学模型（等效转动惯量、等效力矩和等效构件）和速度波动及调节方法。

学习时需要重点掌握飞轮转动惯量的求解方法，常以计算题的形式考查，而且几乎每年必考。

除此之外，等效转动惯量、等效力矩的概念和计算等内容，常以选择题和填空题的形式考查，复习时需要把握其具体内容，重点记忆。

一、概述1．研究内容及目的（1）内容①研究机械在外力作用下的真实运动规律；②研究机械运转速度的波动及调节运转速度的方法。

（2）目的①对机构的运动和力进行精确的分析；②使机械的运转速度在许可的范围之内波动。

2．机械运转的三个阶段（见表7-1-1）表7-1-1　机械运转的三个阶段3．作用在机械上的驱动力和生产阻力（1）原动机的运动特性原动机的机械特性：各种原动机的作用力或力矩与其运动参数（位移、速度）之间的关系。

（2）解析法的特点①在用解析法研究机械在运动时的情况下，原动机的驱动力必须以解析式的形式表达；②为了简化计算，常将原动机的机械特性曲线近似地用简单的代数式来表示。

（3）生产阻力的特点①生产阻力取决于机械工艺过程；②生产阻力可以是常数，也可以是关于执行构件位置、速度或时间的函数。

二、机械的运动方程式（见表7-1-2）表7-1-2　机械的运动方程式1．等效转动惯量和等效力矩均为位置的函数（1）若等效力矩的函数形式M e ＝M e （φ）可以积分，且其边界条件已知，则等效构件的角速度和角加速度分别为ω=d d d d dt d dt d ωωϕωαωϕϕ==（2）初步估算①假设：等效力矩M e ＝常数，等效转动惯量J e ＝常数；②此时等效构件的角加速度和角速度分别为α＝dω/dt＝M e /J e ，ω＝ω0＋αt。

（3）当M e （φ）以线图或表格的形式呈现时，则求解只能运用数值积分法。

2．等效转动惯量是常数，等效力矩是速度的函数（1）求解tt 的表达式可表示为00()e e d t t J M ωωωω=+⎰式中，ω0是计算开始时的初始角速度，其余符号含义同前。
