建筑施工图(识图1)

建筑施工图纸基本识图方法施工图纸是建造房屋的依据，是“工程的语言”，它明确规定了要建造一幢什么样的建筑，并且具体规定了形状、尺寸、做法和技术要求。

除了较多地接触本工种的图纸外，有时还要结合整个工程图纸看图，才能交圈配合，不出差错。

为此必须学会识图方法，才能收到事半功倍的效果。

今天给大家一些基本的识图方法。

拿到一份图纸后，先看什么图，后看什么图，应该有主有次。

一般是按如下顺序进行：1、首先仔细阅读设计说明，了解建筑物的概况、位置、标高、材料要求、质量标准、施工注意事项以及一些特殊的技术要求，在思想上形成一个初步印象；2、接着要看平面图，了解房屋的平面形状、开间、进深、柱网尺寸，各种房间的安排和交通布置，以及门窗位置，对建筑物形成一个平面概念，为看立面图、剖面图打好基础；3、看立面图，以了解建筑物的朝向、层数和层高的变化，以及门窗、外装饰的要求等；4、看剖面图，以大体了解剖面部分的各部位标高变化和室内情况；5、最后看结构图，以了解平面图、立面图、剖面图等建筑图与结构图之间的关系，加深对整个工程的理解；6、另外，还必须根据平面图、立面图、剖面图等中的索引符号，详细阅读所指的大样图或节点图，做到粗细结合，大小交圈。

只有循序渐进，才能理解设计意图，看懂设计图纸，也就是说一般应做到“先看说明后看图；顺序最好为平、立、剖；查对节点和大样；建筑结构对照读”，这样才能收到事半功倍的效果。

内容建筑工程虽然各式各样，但都是通过各部分尺寸的改变而出现各种不同的造型和效果。

俗话说：“没有规矩，不成方圆”，图上如果没有长、宽、高、直径等具体尺寸，施工人员就没法按图施工。

一般来说，作为要牢记以下一些尺寸：开间进深要记牢，长宽尺寸莫忘掉；纵横轴线心中记，层高总高很重要；结构尺寸要记住，构件型号别错了；基础尺寸是关键，结构强度不能少；梁柱断面记牢靠，门窗洞口要留好。

看图时必须弄清每张图纸之间的相互关系。

因为一张图纸无法详细表达一项工程各部位的具体尺寸、做法和要求。

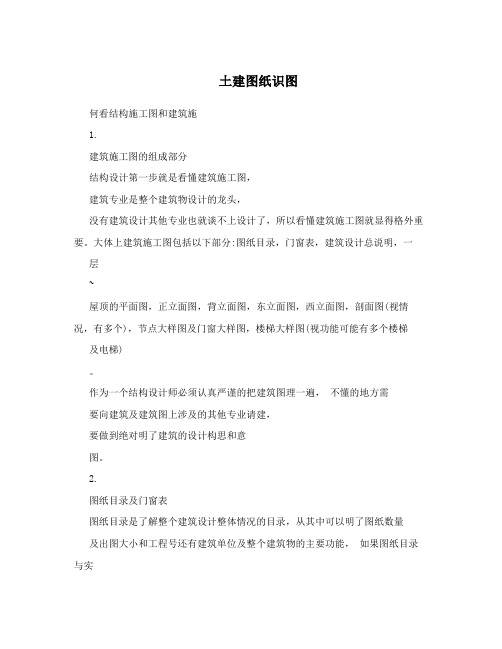

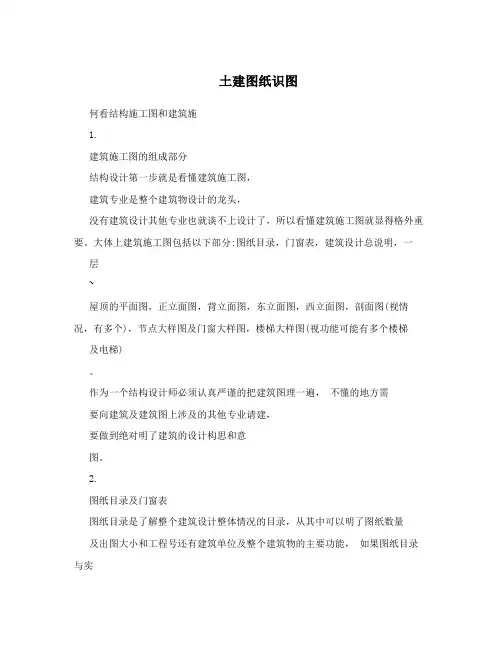

土建图纸识图何看结构施工图和建筑施1.建筑施工图的组成部分结构设计第一步就是看懂建筑施工图，建筑专业是整个建筑物设计的龙头，没有建筑设计其他专业也就谈不上设计了，所以看懂建筑施工图就显得格外重要。

大体上建筑施工图包括以下部分:图纸目录，门窗表，建筑设计总说明，一层~屋顶的平面图，正立面图，背立面图，东立面图，西立面图，剖面图(视情况，有多个)，节点大样图及门窗大样图，楼梯大样图(视功能可能有多个楼梯及电梯)。

作为一个结构设计师必须认真严谨的把建筑图理一遍，不懂的地方需要向建筑及建筑图上涉及的其他专业请建，要做到绝对明了建筑的设计构思和意图。

2.图纸目录及门窗表图纸目录是了解整个建筑设计整体情况的目录，从其中可以明了图纸数量及出图大小和工程号还有建筑单位及整个建筑物的主要功能，如果图纸目录与实际图纸有出入，必须与建筑核对情况。

门窗表相信大家不会陌生，就是门窗编号以及门窗尺寸及做法，这对大家在结构中计算荷载是必不可少的。

3.建筑设计总说明建筑设计总说明对结构设计是非常重要的，因为建筑设计总说明中会提到很多做法及许多结构设计中要使用的数据，比如:建筑物所处位置(结构中用以确定设防列度及风载雪载)，黄海标高(用以计算基础大小及埋深桩顶标高等，没有黄海标高，施工中根本无法施工)，墙体做法地面做法楼面做法...等等做法(用以确定各部分荷载) ，总之看建筑设计说明时不能草率，这是结构设计正确与否非常重要的一个环节。

4.建筑平面图建筑平面图就比较直观了，主要信息就是柱网布置及每层房间功能墙体布置门窗布置楼梯位置等。

而一层平面图在进行上部结构建模中是不需要的(有架空层及地下室等除外)，一层平面图是在做基础时使用，至于如何真正的做结构设计本文不详述，这里只讲如何看建筑施工图。

作为结构设计师在看平面图的同时，需要考虑建筑的柱网布置是否合理，不当之处应该讲出理由说服建筑修改，通常不影响建筑功能及使用效果上的修改，建筑也是会同意修改的，如果建筑不改那就只有哭哭再看图 (人家是老大，没办法的 ...)，看建筑平面图，了解了各部分建筑功能，基本上结构上的活荷载取值心中就大致有值了，了解了柱网及墙体门窗的布置，柱截面大小梁高以及梁的布置也差不多有数了，反正有墙的下面一定有梁，除非是甲方自理的隔断，轻质墙也最好是立在梁上.值得一提的是，注意看屋面平面图，通常现代建筑为了外立面的效果，都有层面构架，通常都比较复杂，需要仔细的理解建筑的构思必要的时候咨询建筑或索要效果图，力求使建筑工程申请认证～自己明白整个构架的三维形成是什么样子的，这样才不会出错..另外，层面是结构找坡还是建筑找坡也需要了解清楚.5.建筑立面图建筑立面图，是对建筑立面的描述，主要是外观上的效果，提供给结构师的信息，主要就是门窗在立面上的标高布置及立面布置以及立面装饰材料及凹凸变化。

建筑工程识图方法概述建筑分类房屋组成：一般可认为房屋由基础或地下室、墙体、或柱、梁、楼板层与地面、楼梯及垂直交通设施、屋顶、门和窗等结构构件组成。

一、建筑工程施工图的用途与内容建筑工程施工图是表示工程项目总体布局，建筑物的外部形状、内部布置、结构构造、内外装修、材料做法以及设备、施工等要求的图样。

1、用途（1）指导施工（2）编制施工图预算（3）安排材料、设备（4）非标准构件的制作2、内容（1）图纸目录（既首页图）（2）设计总说明（3）建筑施工图（简称建施）（4）结构施工图（简称结施）（5）设备施工图（简称设施）二、建筑工程施工图的特点1、施工图中的各图样，主要是用正投影法绘制的。

2、绘图比例较小，多采用统一规定的图例或代号来表示。

3、施工图中的不同内容，使用不同的线型。

三、建筑工程施工图的识图方向1、熟悉拟建工程的功能。

了解本工程的类型、联想基本组成和装修。

2、细阅说明书、目录。

了解图纸有多少类别，每类多少张。

3、先整体后局部，先建筑后结构，先平面后立面。

4、先图标、文字，后图样；先图形，后尺寸。

建筑施工图识图方法1、图纸目录图纸目录包括每张图纸的名称、内容、图纸编号等，表明该工程图纸由哪几个专业的图纸及哪些图纸所组成，便于检索和查找。

2、设计总说明设计总说明主要介绍工程的概况和总的要求。

内容一般体现：1）设计依据（如规划限制、设计规模、建筑面积以及有关的地质、气象资料等）。

2）设计标准（如建筑标准、结构荷载等级、抗震要求等）。

3）施工要求（如施工技术、材料要求以及采用新技术、新材料或有特殊施工的工艺说明）。

3、建筑总平面图总平面图是表示建筑物场地总体平面布局的图纸。

它以平面图的形式表明建筑区域的地形、地物、道路、拟建房屋的位置、朝向以及与周围建筑物的关系等情形。

由于图的比例小，房屋和各种地物及建筑设施均不能按真实的水平投影画出，而是作示意性表达。

1）看图名、比例、图例及有关的文字说明。

2）了解工程的用地范围、地形地貌和周围环境情况。

建筑工程识图、审图要点（新手如何看建筑施工图）建筑工程识图、审图要点工程开工之前,需识图、审图，再进行图纸会审工作。

如果有识图、审图经验，掌握一些要点,则事半功倍。

现谈谈本人的识图、审图经验,供参考.识图、审图的程序是：熟悉拟建工程的功能熟悉、审查工程平面尺寸熟悉、审查工程立面尺寸检查施工图中容易出错的部位有无出错检查有无改进的地方。

一、熟悉拟建工程的功能图纸到手后,首先了解本工程的功能是什么,是车间还是办公楼?是商场还是宿舍？了解功能之后，再联想一些基本尺寸和装修，例如厕所地面一般会贴地砖、作块料墙裙，厕所、阳台楼地面标高一般会低几厘米；车间的尺寸一定满足生产的需要，特别是满足设备安装的需要等等。

最后识读建筑说明,熟悉工程装修情况。

二、熟悉、审查工程平面尺寸建筑工程施工平面图一般有三道尺寸，第一道尺寸是细部尺寸，第二道尺寸是轴线间尺寸,第三道尺寸是总尺寸。

检查第一道尺寸相加之和是否等于第二道尺寸、第二道尺寸相加之和是否等于第三道尺寸，并留意边轴线是否是墙中心线,广东省制图习惯是边轴线为外墙外边线。

识读工程平面图尺寸，先识建施平面图，再识本层结施平面图,最后识水电空调安装、设备工艺、第二次装修施工图,检查它们是否一致。

熟悉本层平面尺寸后,审查是否满足使用要求，例如检查房间平面布置是否方便使用、采光通风是否良好等。

识读下一层平面图尺寸时,检查与上一层有无不一致的地方。

三、熟悉、审查工程立面尺寸建筑工程建施图一般有正立面图、剖立面图、楼梯剖面图,这些图有工程立面尺寸信息；建施平面图、结施平面图上，一般也标有本层标高；梁表中,一般有梁表面标高；基础大样图、其它细部大样图,一般也有标高注明.通过这些施工图,可掌握工程的立面尺寸。

正立面图一般有三道尺寸，第一道是窗台、门窗的高度等细部尺寸，第二道是层高尺寸,并标注有标高，第三道是总高度。

审查方法与审查平面各道尺寸一样，第一道尺寸相加之和是否等于第二道尺寸，第二道尺寸相加之和是否等于第三道尺寸。
