钢结构图纸基本识图1．绪论；2．制图基本知识；3．投影基本知识；4．投影基本原理；5．投影变换；6．平面建筑形体的投影；7．曲面建筑形体的投影；8．建筑形体的表达方法；9．轴测投影；10．建筑施工图；11．结构施工图；12．正投影中的阴影；13．透视投影；14．展开投影；15．给水排水工程；16．AutoCAD绘图基础。
二：《土木建筑制图》建筑安装工程预决算的编审工作，其基础除了应该了解，熟悉至精通建筑（房屋）的结构构件，组成和部位，相互间的关系和作用。
重要的一课是识图、读图。
工程识图是专业性很强的一门学问。
——什么图可以作为预算的依据？——哪些图可以计算出一件构造的工程量？——从哪些图纸上可以计算出什么材料的实际耗用量？——有了工程量数据怎么来计算它的价值？——工程造价的依据有那些？今天开始的课程将逐步获得答案。
1.1建筑识图与工程量计算（P151）一、建筑识图1、基本概念国家规定，一个工程项目应经过：（1）规划和初步设计阶段；（2）审查后扩大初步设计；（3）审查后施工图设计、又称技术设计。
2、施工图作用：指导施工，技术依据；指导结算，支付进度款依据；指导决算，结算工程款依据。
一套完整的施工图应：A、首页图目：从建施01-、结施01-、水施01-、电施01-（又分强电、弱电、讯施01-）、电通01-。
标准图设计总说明，内容包括：工程设计依据（批文、资金来源、地勘资料等），建筑面积，造价。
设计标准（建筑标准、结构荷载等级、抗震要求，采暖通风要求，照明标准，防火等级等）。
施工要求（技术与材料）项目±0.000与总图绝对标高的相对关系，室内外用材、强度等级。
装修表门窗表B、建筑施工图（简称建施）1、表示建筑物内部布置，外部形状、装修、构造、施工要求等，包括：纵横墙布置、门、窗、楼群梯和公共设施（如洗手间、开水房等）。
2、总平，平、立、剖和各构造详图（包括墙身剖面、楼梯、门窗、厕所、浴室、走廊、阳台等构造和详细做法、尺寸）。

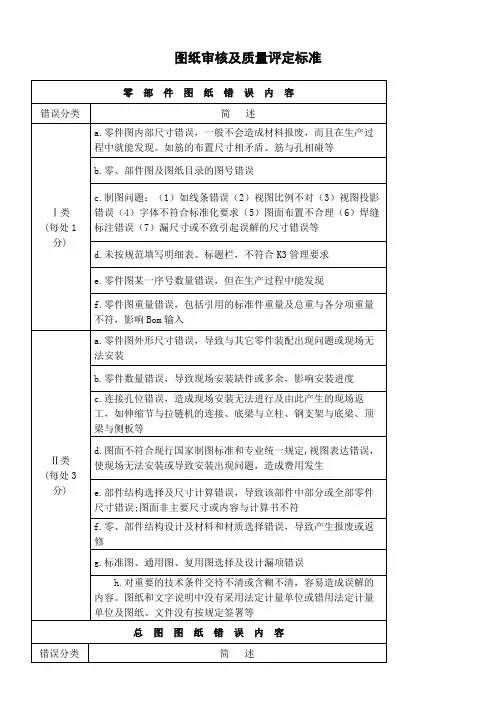

图纸审核及质量评定标准零部件图纸错误内容错误分类简述Ⅰ类(每处1分) a.零件图内部尺寸错误，一般不会造成材料报废，而且在生产过程中就能发现。
如筋的布置尺寸相矛盾、筋与孔相碰等b.零、部件图及图纸目录的图号错误c.制图问题：（1）如线条错误（2）视图比例不对（3）视图投影错误（4）字体不符合标准化要求（5）图面布置不合理（6）焊缝标注错误（7）漏尺寸或不致引起误解的尺寸错误等d.未按规范填写明细表、标题栏，不符合K3管理要求e.零件图某一序号数量错误，但在生产过程中能发现f.零件图重量错误，包括引用的标准件重量及总重与各分项重量不符，影响Bom输入Ⅱ类(每处3分) a.零件图外形尺寸错误，导致与其它零件装配出现问题或现场无法安装b.零件数量错误，导致现场安装缺件或多余，影响安装进度c.连接孔位错误，造成现场安装无法进行及由此产生的现场返工，如伸缩节与拉链机的连接、底梁与立柱、钢支架与底梁、顶梁与侧板等d.图面不符合现行国家制图标准和专业统一规定,视图表达错误，使现场无法安装或导致安装出现问题，造成费用发生e.部件结构选择及尺寸计算错误，导致该部件中部分或全部零件尺寸错误;图面非主要尺寸或内容与计算书不符f.零、部件结构设计及材料和材质选择错误，导致产生报废或返修g.标准图、通用图、复用图选择及设计漏项错误h.对重要的技术条件交待不清或含糊不清，容易造成误解的内容。
图纸和文字说明中没有采用法定计量单位或错用法定计量单位及图纸、文件没有按规定签署等总图图纸错误内容错误分类简述Ⅰ类(每处2分) a.总图、壳体总图内部尺寸错误，一般不会造成材料报废b.（1）零、部件图号错误（2）视图比例错误（3）字体不符合标准化要求c.未按规范填写明细表、标题栏，不符合K3管理要求d.零件图重量或直接引用的零件图重量错误，包括引用的标准件重量及总重与各分项重量不符，影响Bom输入e.认证资料互相矛盾Ⅱ类(每处10分) a.违反国家产业政策及环保方针、现行国家或行业标准规范、相关法规及初步设计审批意见。
