无人机概述及系统组成

概括无人机测绘系统的组成系统
无人机测绘系统主要由以下几个部分组成：
1. 无人机飞行平台：这是无人机测绘系统的硬件基础，包括无人机机体、发动机、控制系统等组成部分。

无人机飞行平台的设计和性能会直接影响整个测绘系统的运行效果。

2. 传感器系统：这是无人机测绘系统的核心部分，包括各种类型的传感器，如光学相机、红外相机、激光雷达等。

这些传感器可以采集地面目标的图像和数据，并传输到地面站进行处理。

3. 导航控制系统：这是无人机测绘系统的关键部分，包括GPS接收机、惯性测量单元（IMU）、高度计等组成部分。

导航控制系统可以确保无人机在飞行过程中的定位精度和稳定性，从而保证测绘任务的准确性。

4. 数据传输系统：这是无人机测绘系统的重要部分，包括无线通信模块、数据传输线路等组成部分。

数据传输系统可以将无人机采集的数据实时传输到地面站，以便进行后续的处理和分析。

5. 地面控制系统：这是无人机测绘系统的辅助部分，包括计算机、监视器、遥控器等组成部分。

地面控制系统可以用于控制无人机的飞行轨迹、传感器的工作状态等，同时也可以实时显示无人机的飞行状态和测绘结果。

这些组成部分相互协作，共同实现了无人机测绘系统的各项功能。

在实际应用中，根据不同的测绘任务和需求，还可以对无人机测绘系统进行定制和扩展，以满足各种不同的应用需求。

1。

无人机驾驶职业教材编写无人机驾驶职业教材需要充分考虑到无人机领域的技术、法规、安全等方面的知识。

以下是一个可能的教材结构和涵盖的主题：第一章：无人机概述1.1 无人机的定义和分类1.2 无人机的发展历史1.3 无人机应用领域第二章：无人机系统组成2.1 无人机的基本组成部分2.2 飞行控制系统2.3 通信系统2.4 数据传输与存储第三章：无人机传感器技术3.1 无人机导航传感器3.2 遥感传感器3.3 视觉传感器第四章：飞行动力学与控制4.1 无人机的飞行动力学基础4.2 飞行控制系统原理4.3 飞行控制模式第五章：无人机导航与定位5.1 GPS与导航系统5.2 惯性导航系统5.3 视觉导航技术第六章：法规与规范6.1 无人机法规概述6.2 飞行许可与登记6.3 飞行区域限制第七章：飞行操作与安全7.1 飞行计划与任务规划7.2 飞行前检查与准备7.3 飞行操作的常见问题与应对方法7.4 无人机事故分析与预防第八章：应急与紧急处理8.1 紧急情况的判断与处理8.2 失控状态的应急程序8.3 遇险求援与救援技巧第九章：无人机维护与故障排除9.1 无人机的常规维护9.2 故障诊断与排除9.3 定期检查与保养第十章：新技术与趋势10.1 人工智能在无人机中的应用10.2 无人机的自主飞行技术10.3 无人机行业的未来发展趋势附录：相关技术规范与法规文件无人机相关法规文件国际航空组织（ICAO）关于无人机的规定无人机飞行许可流程等这样的无人机驾驶职业教材能够全面系统地介绍无人机的相关知识，既包含基础理论又包括实际应用和操作经验，有助于学员全面理解和掌握无人机驾驶的相关技能和知识。

同时，教材需要定期更新以适应无人机技术和法规的发展。

无人机组成系统基本要点无人机组成系统基本要点飞行器是由人类制造、能飞离地面、在大气层内或大气层外空间飞行的机械飞行器。

在大气层内飞行的称为航空器，在太空飞行的称为航天器。

那么，下面是店铺为大家整理的无人机组成系统基本要点，欢迎大家阅读浏览。

一、飞行器飞行器是由人类制造、能飞离地面、在大气层内或大气层外空间飞行的机械飞行器。

在大气层内飞行的称为航空器，在太空飞行的称为航天器。

无人机系统飞行器平台“简单”的五个方面：(1)无需生命支撑系统，平台规模尺度小，更加简化。

(2)无需考虑过载、耐久等人为因素，平台更加专用化。

(3)为降低采购价格，相对于有人挤在一定程度上放宽了可靠性指标。

(4)对场地、地面保障等依赖减小。

(5)训练可大量依赖于模拟器，节省飞行器实际使用寿命。

二、航空器平台1.固定翼固定翼航空器平台即日常生活中提到的“飞机”，是指由动力装置产生前进的推理或拉力，由机体上固定的机翼产生升力，在大气层内飞行的重于空气的航空器。

无人机固定翼平台固定翼结构包含机身、机翼、尾翼、起落架和发动机等。

机身：机身的主要功用是装在设备、燃料和武器等，同事它是其他结构部件的安装基础，用以将尾翼、机翼、起落架等连接成一个整体。

固定翼飞行器机身结构机翼：机翼是固定翼飞行器产生升力的部件，机翼后缘有可操作地点活动面，一半靠外侧的叫作副翼，用于控制飞机的滚转运动，靠内侧的则是襟翼，用于增加起飞着陆阶段的升力。

固定翼飞行器机翼结构尾翼：尾翼是用来配平、稳定和操纵固定翼飞行器飞行的部件，通常包括垂直尾翼(垂尾)和水平尾翼(平尾)两部分。

垂直尾翼由固定的垂直安定面和安装在其后部的方向舵组成;水平尾翼由固定的水平安定面和安装在其后部的升降舵组成，一些型号的飞机升降舵由全动式水平尾翼代替。

方向舵用于控制飞机的横向运动，升降舵用于控制飞机的纵向运动。

起落架：起落架是用来支撑飞行器停放、滑行、起飞和着陆滑跑的部件，一般由支柱、缓冲器、刹车装置、机轮和收放机构组成。

无人机电源系统的组成无人机（Unmanned Aerial Vehicle，简称UAV）是指没有人操控的飞行器，它具有自主飞行、遥控飞行以及半自主飞行的能力。

而无人机电源系统则是无人机能够正常运行的关键组成部分。

无人机电源系统一般由电源装置、电源管理系统和配电系统三部分组成。

一、电源装置电源装置是无人机电源系统的核心部分，它主要负责为无人机提供动力。

目前，常用的无人机电源装置主要有燃油动力、电池动力和太阳能动力三种。

1.燃油动力：燃油动力是传统无人机的主要动力来源，常用的燃油包括汽油、柴油和液化石油气等。

这种动力系统具有能量密度高、续航能力强的优点，适用于长时间飞行任务。

然而，燃油动力也存在噪音大、尾气污染等问题。

2.电池动力：电池动力是目前无人机中使用最广泛的动力来源。

常见的电池包括锂电池、聚合物锂电池和镍氢电池等。

电池动力具有零排放、低噪音的特点，适用于短时间飞行任务。

然而，电池容量有限，续航能力相对较弱。

3.太阳能动力：太阳能动力是一种新兴的无人机电源装置，通过太阳能电池板将太阳能转化为电能供无人机使用。

太阳能动力具有无排放、绿色环保的特点，适用于长时间飞行任务。

然而，太阳能动力受到天气条件的限制，充电效率较低。

二、电源管理系统电源管理系统是为了保证无人机电源系统的稳定和可靠运行而设计的。

它主要包括电源选择器、电源控制器和电池管理系统三部分。

1.电源选择器：电源选择器用于在多个电源之间进行切换，以保证无人机在电源故障时能够继续工作。

电源选择器一般会根据电池电量和电源负载情况进行动态切换，确保无人机的持续供电。

2.电源控制器：电源控制器用于监测和控制无人机电源系统的工作状态。

它可以实时监测电池电量、电流和电压等参数，并根据需要进行调节，以保证无人机电源系统的稳定性和安全性。

3.电池管理系统：电池管理系统主要用于对电池进行充放电控制和状态监测。

它可以根据电池的实时状态进行充电和放电控制，延长电池的使用寿命，并提供电池电量和温度等信息，以便于用户对电池进行管理和维护。

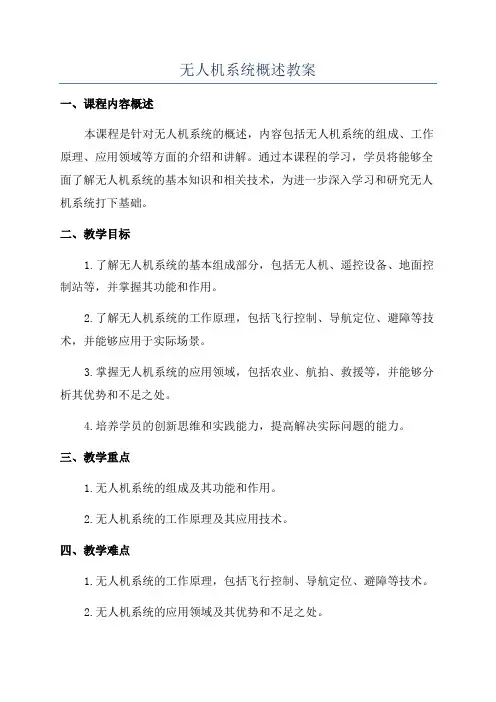

无人机系统概述教案一、课程内容概述本课程是针对无人机系统的概述，内容包括无人机系统的组成、工作原理、应用领域等方面的介绍和讲解。

通过本课程的学习，学员将能够全面了解无人机系统的基本知识和相关技术，为进一步深入学习和研究无人机系统打下基础。

二、教学目标1.了解无人机系统的基本组成部分，包括无人机、遥控设备、地面控制站等，并掌握其功能和作用。

2.了解无人机系统的工作原理，包括飞行控制、导航定位、避障等技术，并能够应用于实际场景。

3.掌握无人机系统的应用领域，包括农业、航拍、救援等，并能够分析其优势和不足之处。

4.培养学员的创新思维和实践能力，提高解决实际问题的能力。

三、教学重点1.无人机系统的组成及其功能和作用。

2.无人机系统的工作原理及其应用技术。

四、教学难点1.无人机系统的工作原理，包括飞行控制、导航定位、避障等技术。

2.无人机系统的应用领域及其优势和不足之处。

五、教学方法1.理论授课结合实际案例分析。

通过介绍无人机系统的基本理论知识，并结合实际案例进行分析和讨论，培养学员的分析问题和解决问题的能力。

2.实验教学。

通过实验操作，学员可以亲自体验无人机系统的操作和控制，加深理解。

六、教学内容安排第一课时：无人机系统概述及组成部分介绍（60分钟）1.无人机系统的定义和特点。

2.无人机系统的组成部分，包括无人机、遥控设备、地面控制站等。

3.无人机系统各个组成部分的功能和作用。

第二课时：无人机系统的工作原理（120分钟）1.无人机的飞行控制技术，包括姿态控制和稳定控制。

2.无人机的导航定位技术，包括GPS定位和惯导定位。

3.无人机的避障技术，包括距离测量和避障算法。

第三课时：无人机系统的应用领域（60分钟）1.无人机在农业领域的应用，包括农药喷洒、作物生长监测等。

2.无人机在航拍领域的应用，包括景观拍摄、地图测绘等。

3.无人机在救援领域的应用，包括灾区勘察、物资投送等。

第四课时：实验教学（120分钟）1.通过操控无人机进行飞行和控制操作，加深对无人机系统工作原理的理解。

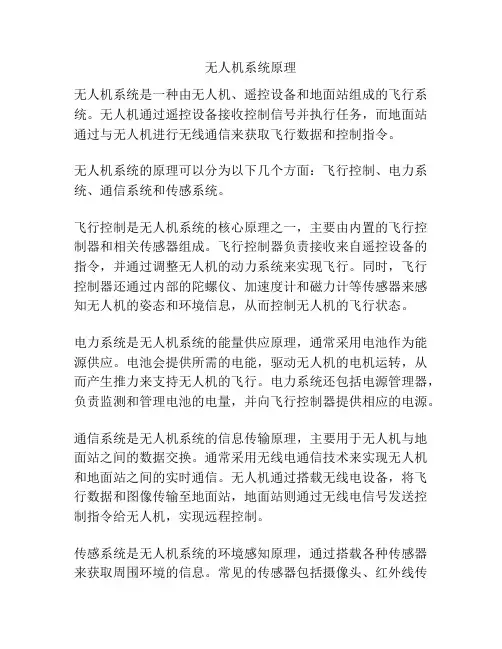

无人机系统原理
无人机系统是一种由无人机、遥控设备和地面站组成的飞行系统。

无人机通过遥控设备接收控制信号并执行任务，而地面站通过与无人机进行无线通信来获取飞行数据和控制指令。

无人机系统的原理可以分为以下几个方面：飞行控制、电力系统、通信系统和传感系统。

飞行控制是无人机系统的核心原理之一，主要由内置的飞行控制器和相关传感器组成。

飞行控制器负责接收来自遥控设备的指令，并通过调整无人机的动力系统来实现飞行。

同时，飞行控制器还通过内部的陀螺仪、加速度计和磁力计等传感器来感知无人机的姿态和环境信息，从而控制无人机的飞行状态。

电力系统是无人机系统的能量供应原理，通常采用电池作为能源供应。

电池会提供所需的电能，驱动无人机的电机运转，从而产生推力来支持无人机的飞行。

电力系统还包括电源管理器，负责监测和管理电池的电量，并向飞行控制器提供相应的电源。

通信系统是无人机系统的信息传输原理，主要用于无人机与地面站之间的数据交换。

通常采用无线电通信技术来实现无人机和地面站之间的实时通信。

无人机通过搭载无线电设备，将飞行数据和图像传输至地面站，地面站则通过无线电信号发送控制指令给无人机，实现远程控制。

传感系统是无人机系统的环境感知原理，通过搭载各种传感器来获取周围环境的信息。

常见的传感器包括摄像头、红外线传
感器、雷达等。

这些传感器可以实时获取无人机周围的地形、气候、目标等信息，为无人机的飞行提供环境感知和导航支持。

综上所述，无人机系统的原理主要包括飞行控制、电力系统、通信系统和传感系统。

这些原理相互配合，实现无人机的远程控制和飞行任务执行。

无人机的系统结构和组成无人机系统结构主要包括五个部分，分别是：飞机平台系统、飞行控制与管理分系统、任务设备分系统、通讯与数据链系统、地面控制站及保障系统。

1. 飞机平台系统：是无人机飞行的主体平台，主要提供飞行能力和装载功能。

由机体结构、动力装置、电气设备等组成。

2. 飞行控制与管理分系统：是对无人机实现控制与管理，是无人机完成起飞、空中飞行、执行任务、返场着陆等整个飞行过程的核心系统。

3. 任务设备分系统：根据使用用途进行安装，无人机可装载的任务载荷包括：倾斜摄影相机、光电吊舱、根据任务需要进行换装，通过地面控制站实现任务设备信息的实时监视、记录，完成侦察、通信情报分析与分发。

4. 通讯与数据链系统：通讯与数据链分系统包括：地面数据链路与机载数据链，地面数据链路主要完成地面控制站至无人机的遥控指令的发送和接收，机载数据链主要完成无人机至地面站的遥测和载荷数据，用于传送无人机的姿态、位置、机载设备的工作状态、当前遥控指令和实时图像等。

5. 地面控制站及保障系统：主要完成对无人机的遥控、遥测、跟踪定位和任务设备信息传输，实现对无人机和机载任务设备的远距离控制。

无人机主要由机身、动力系统、飞控系统、通信系统、导航系统、任务系统组成。

1.机身：是无人机的主要部分，相当于人体的骨骼，为无人机提供支撑和搭载设备。

2.动力系统：主要提供飞行动力，包括电机、电源、电池等设备。

3.飞控系统：是无人机的核心系统之一，通过GPS、北斗导航系统对无人机进行定位和导航，实现无人机的自主飞行。

4.通信系统：主要完成地面控制站与无人机之间的遥控指令和数据传输，通过无线电、数传电台等设备进行通信。

5.导航系统：主要完成无人机的路径规划和导航，通过惯性导航、卫星导航等方式实现。

6.任务系统：根据使用用途进行安装，主要包括任务设备、传感器等。

除了以上几个系统，无人机还包括地面控制站、保障系统等，地面控制站主要完成对无人机的遥控、遥测、跟踪定位和任务设备信息传输，保障系统则主要负责对无人机进行维护和保障。

无人机结构组成无人机是由多个部分组成的复杂系统，这些部分在协调一起工作，使无人机能够进行飞行或完成其他任务。

在本文中，我们将介绍无人机的结构和组成部分。

1. 机身无人机的机身是它最基本的部分。

它通常由轻量的材料制成，如碳纤维和铝合金，以减轻无人机的重量并使其更加耐用。

机身的大小和形状取决于无人机的用途和设计。

有些无人机的机身非常小，只有几英寸大小，如迷你四轴飞行器，而其他无人机的机身则非常大，如军用侦察无人机。

2. 传动系统传动系统是无人机的另一个重要组成部分，它包括电动机、飞行控制器、电子速度控制器（ESC）和螺旋桨。

无人机的传动系统可以是各种不同类型的，包括单旋翼、多旋翼、螺旋桨或喷气式引擎。

这些组件的不同结合可以让无人机拥有不同的飞行性能和功能。

3. 传感器无人机的传感器是它的“眼睛”和“耳朵”，提供了许多面向计算机视觉、控制和导航的数据。

常见的传感器包括GPS、加速度计、陀螺仪、距离传感器、气压计和磁力计。

这些传感器可以测量无人机的速度、方向、高度和位置，并将这些数据传输到飞行控制器中进行计算和分析。

4. 通信设备通信设备是无人机的必备部分，它可以将无人机和操作员之间的信息传输进行双向通信。

操作员可以远程控制无人机，通过视觉和声音信号来接收无人机的反馈。

无线电是通信设备的一种常用形式。

5. 电池无人机需要电池为其提供能量进行飞行。

电池通常是锂聚合物电池，它们非常轻便且具有高能量密度。

大多数无人机的电池寿命非常短，通常只有20到30分钟的飞行时间。

6. 相机和其他附件还有一些其他元素可以成为无人机的不同部分，如相机、灯光和涂装等。

相机可以捕捉到视频或者照片，并通过传感器将图像数据传输给无线电或储存设备。

其他附件可以包括避撞系统、防风绳和加热设备等。

相机和其他附件可以根据无人机的任务和需求进行自由选择，以提高无人机的功能和性能。

无人机基本组成结构一、引言无人机作为一种新型飞行器，其应用范围越来越广泛。

在各个领域中，无人机都可以发挥重要的作用。

本文将介绍无人机的基本组成结构。

二、概述无人机是由多个部件组成的复杂系统。

它们的构造和设计需要考虑到飞行器的重量、稳定性、控制和能源等方面。

下面将详细介绍无人机基本组成结构。

三、飞行控制系统1. 控制器控制器是无人机飞行控制系统中最重要的部分之一，它负责接收传感器数据和指令，并调整电动机或舵面以实现平稳飞行。

2. 传感器传感器是无人机飞行控制系统中另一个非常重要的部分。

它们可以检测飞行器周围环境的变化，例如气压、温度、湿度和加速度等。

3. 电动机电动机是驱动螺旋桨旋转的关键元素之一。

它们可以根据控制信号调整转速以实现不同高度和速度的飞行。

四、能源供应系统1. 电池大多数无人机使用电池作为其主要能源来源。

它们可以根据不同的电压和容量提供不同的能量输出，以满足不同类型的无人机。

2. 太阳能板太阳能板是一种可再生能源，可以将太阳光转换为电能。

在某些情况下，无人机可以使用太阳能板作为其主要或辅助能源来源。

五、载荷系统1. 摄像头摄像头是最常见的无人机载荷之一。

它们可以用于拍摄照片和视频，并用于各种应用程序，例如监视、测绘和安全检查等。

2. 传感器除了用于飞行控制系统外，传感器也可以作为载荷系统的一部分。

例如，红外线传感器可以用于检测目标温度变化，雷达传感器可以用于探测障碍物等。

3. 载荷吊舱载荷吊舱是一个封闭的舱室，可以安装在无人机下方，并携带各种类型的载荷。

这些载荷可能包括照相机、激光测距仪、红外线传感器等。

六、结构设计1. 机身无人机的机身通常由轻质材料制成，例如碳纤维、铝合金和塑料等。

机身的设计必须考虑到飞行器的重量和稳定性等因素。

2. 螺旋桨螺旋桨是无人机的关键部件之一。

它们可以根据不同的尺寸和形状提供不同的升力和推力，以实现无人机的飞行。

3. 舵面舵面是一种可以控制无人机姿态和方向的可动部件。
