综合业务数字网(ISDN)的组成

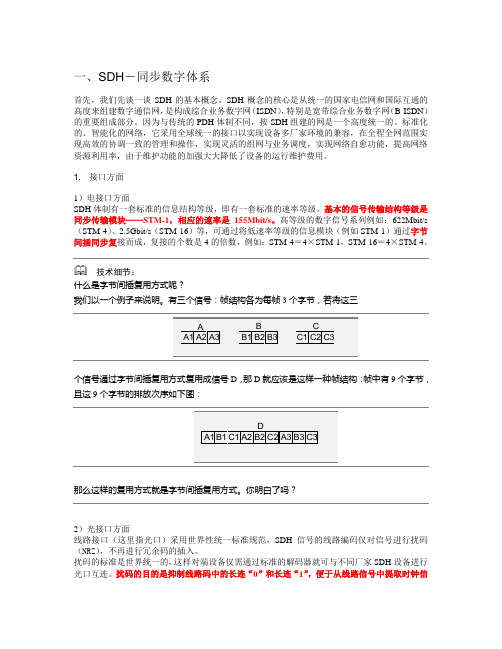

一、SDH－同步数字体系首先，我们先谈一谈SDH的基本概念。

SDH概念的核心是从统一的国家电信网和国际互通的高度来组建数字通信网，是构成综合业务数字网（ISDN），特别是宽带综合业务数字网（B-ISDN）的重要组成部分。

因为与传统的PDH体制不同，按SDH组建的网是一个高度统一的、标准化的、智能化的网络，它采用全球统一的接口以实现设备多厂家环境的兼容，在全程全网范围实现高效的协调一致的管理和操作，实现灵活的组网与业务调度，实现网络自愈功能，提高网络资源利用率，由于维护功能的加强大大降低了设备的运行维护费用。

1. 接口方面1）电接口方面SDH体制有一套标准的信息结构等级，即有一套标准的速率等级。

基本的信号传输结构等级是同步传输模块——STM-1，相应的速率是155Mbit/s。

高等级的数字信号系列例如：622Mbit/s （STM-4）、2.5Gbit/s（STM-16）等，可通过将低速率等级的信息模块（例如STM-1）通过字节间插同步复接而成，复接的个数是4的倍数，例如：STM-4＝4×STM-1，STM-16＝4×STM-4。

技术细节：什么是字节间插复用方式呢？我们以一个例子来说明。

有三个信号：帧结构各为每帧3个字节，若将这三个信号通过字节间插复用方式复用成信号D，那D就应该是这样一种帧结构：帧中有9个字节，且这9个字节的排放次序如下图：那么这样的复用方式就是字节间插复用方式。

你明白了吗？2）光接口方面线路接口（这里指光口）采用世界性统一标准规范，SDH信号的线路编码仅对信号进行扰码（NRZ），不再进行冗余码的插入。

扰码的标准是世界统一的，这样对端设备仅需通过标准的解码器就可与不同厂家SDH设备进行光口互连。

扰码的目的是抑制线路码中的长连“0”和长连“1”，便于从线路信号中提取时钟信号。

由于线路信号仅通过扰码，所以SDH的线路信号速率与SDH电口标准信号速率相一致，这样就不会增加发端激光器的光功率代价。

计算机⽹络技术题库⼀、单选题1.将物理信道总带宽分割成若⼲个与传输单个信号带宽相同的⼦信道，每个信道传输⼀路信号，这种信道复⽤技术称为（C）A.空分多路复⽤B.时分多路复⽤C.频分多路复⽤D.以上均不对/doc/5b5c500d32687e21af45b307e87101f69e31fb0f.html ITT建议的T1载波标准中，每⼀帧所包含的位数及传输⼀帧所⽤的时间分别为（B）A.193位，250µsB.193位，125µsC.256位，125µsD.256位，250µs3.Intermet 的基本结构与技术起源于（B）A.DECnetB.ARPANETC.NOVELLD.ALOHA4.计算机⽹络中负责节点间通信任务的那⼀部分称为（D）A.节点交换⽹B.节点通信⽹C.⽤户⼦⽹D.通信⼦⽹5.能从数据信号波形中提取同步信号的典型编码是（B）A.不归零码B.曼彻斯特编码C.BCD码D.循环冗余码6.调制解调器（MODEM）的主要功能是（C）A.模拟信号的放⼤B.数字信号的整形C.模拟信号与数字信号的转换D.数字信号的编码7.⼴域⽹W AN中所采⽤的传输⽅式为（B）A.⼴播式B.存储转发式C.集中控制式D.分布控制式8.在A TM的信头格式中，VPI和VCI字段⽤于（D）A.差错控制B.流量控制C.拥塞控制D.路由选择9.若⽆噪声信道的线路带宽为3kHz，每个码元可能取的离散值的个数为8个，则信道的最⼤数据传输率可达（D）A.24kbpsB.48kbpsC.12kbpsD.18kbps10.EIA RS-232C的电⽓特性规定逻辑“0”的电平范围为（C）A.0V⾄+5VB.-5V⾄0VC.+5V⾄+15VD.-15V⾄-5V11.在码元速率为2400波特的调制解调器中，采⽤8PSK相位技术，可获得的数据传输率为（C）A.2400bpsB.4800bpsC.7200bpsD.1200bps12.使⽤载波信号的两种不同幅度来表⽰⼆进制值的两种状态的数据编码⽅式称为（A）A.移幅键控法B.移频键控法C.移相键控法D.幅度相位调制13.采⽤脉码调制（PCM）⽅法对声⾳信号进⾏编码，若采样频率为8000次/秒，量化级为256级，那么数据传输率要达到（A）A.64kbpsB.48kbpsC.56kbpsD.32kbps14. 由于帧中继可以使⽤链路层来实现复⽤和转接，所以帧中继⽹中间节点中只有( A )A.物理层和链路层B.链路层和⽹络层C.物理层和⽹络层D.⽹络层和运输层15.ISDN的BRI接⼝提供了两路B（载荷）信道和⼀路D（信令）信道，⽤户能利⽤的最⾼传输速率为（C）A.64kbpsB.128kbpsC.144kbpsD.1.544Mbps16.在X.25分组级协议中，分组类型标志是由分组头的第三个字节组成，若该字节最低⼀位是“0”，则表⽰该分组为（A）A.数据分组B.呼叫请求分组C.呼叫指⽰分组D.确认分组17.若采⽤脉冲拨号⽅式在分机上拨号，对⽅的号码为62751890，则对调制解调器的拨号命令应为（D）A.ATDT0，62751890B.A TDT62751890，0C.A TDP62751890，0D.A TDP0，6275189018.采⽤HDLC协议，⽤于组合站之间的信息传输操作称之为（C）A.异步操作B.同步操作C.平衡操作D.⾮平衡操作19.OSI为运输层定义了五种协议级别，即级别0~级别4，其中复杂程度最低的级别是（C）A.级别4B.级别3或2C.级别0D.级别120. 若信道的复⽤是以信息在⼀帧中的时间位置(时隙)来区分，不需要另外的信息头来标志信息的⾝分，则这种复⽤⽅式为( C )A.异步时分复⽤B.频分多路复⽤C.同步时分复⽤D.以上均不对21.在局域⽹中，由于距离近以及数字电路器件价格的下降，所以更具优越性的传输技术是（B）A.模拟传输B.数字传输C.模拟—数字混合传输D.以上均不对22.采⽤曼彻斯特编码，100Mbps传输速率所需要的调制速率为( A )A. 200MBaudB. 400MBaudC. 50MBaudD. 100MBaud21.局域⽹LAN所采⽤的传输⽅式为（ B ）A.“存储——转发”式B.⼴播式C.电路交换式D.分散控制式22.因特⽹（Internet）的起源可追溯到它的前⾝（A）A.ARPANETB. DECnetC.NSFNETD. Ethernet23.在TCP/IP体系结构中，TCP和IP所提供的服务层次分别为（B）A.应⽤层和运输层B.运输层和⽹络层C.⽹络层和链路层D.链路层和物理层24.BRI接⼝提供了两路B（载荷）信道和⼀路D（信令）信道，即2B+D，⽤户能利⽤的最⾼传输速率为（D）A.64kbpsB.128kbpsC.192kbpsD.144kbps25.从互联⽹络的结构看，⽹桥属于DCE级的端到端的连接，从协议层次看，⽹桥⼯作于（B）A.物理层范畴B.链路层范畴C.⽹络层范畴D.传输层范畴26.采⽤⾳频拨号⽅式在分机上拨号，拨外线为“0”，对⽅的号码为62755828，则应向调制解调器发出的AT命令为（C）A.ATDP0，62755828B.A TDP62755828，0C.A TDT0，62755828D.A TDT62755828，027.⽹络节点仅根据⾃⼰收集到的有关信息做出路由选择的决定，与其他节点不交换路由选择信息，这种路由选择算法称为（C）A.分布路由选择B.集中路由选择C.独⽴路由选择D.固定路由选择28.在ISDN的配置中，CCITT定义了R、S、T和U四个参考点，其中U参考点⽤于连接（A）A.ISDN交换系统和NTIB.ISDN的CBX与ISDN终端C.TA与⾮ISDN终端D.TA与ISDN终端29.ATM信头格式中的虚通道标识字段VPI和虚通路标识字段VCI的功能是（D）A.⽤于确定发送顺序的优先级B.⽤于标识数据类型C.⽤于阻塞控制D.⽤于路由选择30.17.以下各项中，是令牌总线媒体访问控制⽅法的标准是( B )A. IEEE802.3B. IEEE802.4C. IEEE802.6D. IEEE802.531.在Internet中，ISP的接⼊⽅式有帧中继⽅式、专线（DDN）⽅式及（A）A.ISDN⽅式B.仿真终端⽅式C.局域⽹连接⽅式D.⼴域⽹连接⽅式32.采⽤100BASE—T物理层媒体规范，其数据速率及每段长度分别为（B）A.100Mbps, 200mB.100Mbps, 100mC.200Mbps, 200mD.200Mbps, 100m33.WWW⽹页⽂件的编写语⾔及相应的⽀持协议分别为（C）A.HTML，HTPTB.HTTL，HTTPC.HTML，HTTPD.以上均不对34.下列IP地址中属于B类地址的是（B）A.98.62.53.6B.130.53.42.10C.200.245.20.11D.221.121.16.1235.X.21的设计⽬标之⼀是要减少信号线的数⽬，其机械特性规定采⽤（C）A.36芯连接器B.25芯连接器C.15芯连接器D.9芯连接器36.Internet所采⽤的远程登录服务协议为（C）A. Remote-LoginB.R-LoginC. TelnetD.FTP37.每⼀个Web页⾯，包括主页都有⼀个唯⼀的地址，通常称该地址为（D）A.Web页⾯地址B.主页地址C.⽹页搜索地址D.统⼀资源定位器URL38. 16.对于基带CSMA/CD⽽⾔，为了确保发送站点在传输时能检测到可能存在的冲突，数据帧的传输时延⾄少要等于信号传播时延的( B )A. 1倍B. 2倍C. 4倍D. 2.5倍39.采⽤异步传输⽅式，设数据位为7位，1位校验位，1位停⽌位，则其通信效率为( B )A. 30%B. 70%C. 80%D. 20%40.T1载波的数据传输率为( D )A. 1MbpsB. 10MbpsC. 2.048MbpsD. 1.544Mbps41. 在计算机⽹络和数据通信中⼴泛使⽤的⼀种纠错码为（ A ）A．海明码B．CRC码C．奇偶校验码D．BCD码42.RS—232C的电⽓特性规定逻辑“1”的电平范围分别为( B )A. +5V⾄+15VB. -5V⾄-15VC. 0V⾄+5VD. 0V⾄-5V43. 若帧序号采⽤3位⼆进制码，对于选择重发的⽆序接收⽅式，发送窗⼝的最⼤尺⼨是( A ) A．8 B．7C．4 D．344.若BSC帧的数据段中出现字符串“A DLE STX”，则字符填充后的输出为( C )A. A DLE STX STXB. A A DLE STXC. A DLE DLE STXD. A DLE DLE DLE STX45.若HDLC帧的数据段中出现⽐特串“010********”，则⽐特填充后的输出为( B )A. 010*********B. 010*********C. 010*********D. 010*********⼆、填空题1、计算机⽹络就是利⽤通信设备和线路将地理位置不同的、功能独⽴的多个计算机系统互联起来，以功能完善的⽹络软件实现⽹络中资源共享和信息传递的系统。

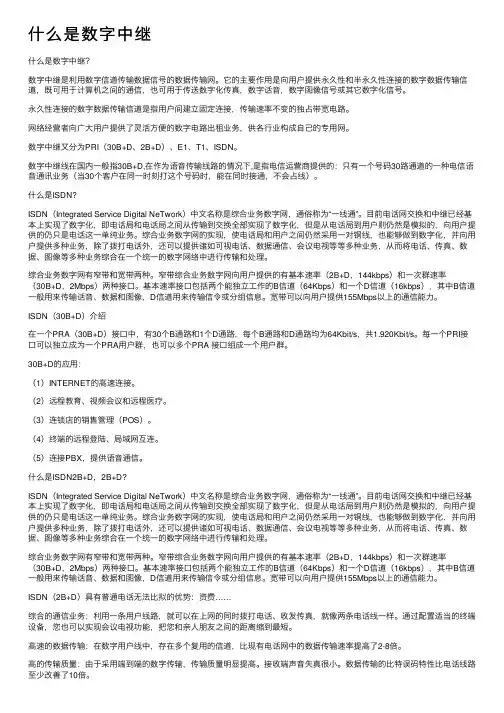

什么是数字中继什么是数字中继？数字中继是利⽤数字信道传输数据信号的数据传输⽹。

它的主要作⽤是向⽤户提供永久性和半永久性连接的数字数据传输信道，既可⽤于计算机之间的通信，也可⽤于传送数字化传真，数字话⾳，数字图像信号或其它数字化信号。

永久性连接的数字数据传输信道是指⽤户间建⽴固定连接，传输速率不变的独占带宽电路。

⽹络经营者向⼴⼤⽤户提供了灵活⽅便的数字电路出租业务，供各⾏业构成⾃⼰的专⽤⽹。

数字中继⼜分为PRI（30B+D、2B+D）、E1、T1、ISDN。

数字中继线在国内⼀般指30B+D,在作为语⾳传输线路的情况下,是指电信运营商提供的：只有⼀个号码30路通道的⼀种电信语⾳通讯业务（当30个客户在同⼀时刻打这个号码时，能在同时接通，不会占线）。

什么是ISDN?ISDN（Integrated Service Digital NeTwork）中⽂名称是综合业务数字⽹，通俗称为“⼀线通”。

⽬前电话⽹交换和中继已经基本上实现了数字化，即电话局和电话局之间从传输到交换全部实现了数字化，但是从电话局到⽤户则仍然是模拟的，向⽤户提供的仍只是电话这⼀单纯业务。

综合业务数字⽹的实现，使电话局和⽤户之间仍然采⽤⼀对铜线，也能够做到数字化，并向⽤户提供多种业务，除了拨打电话外，还可以提供诸如可视电话、数据通信、会议电视等等多种业务，从⽽将电话、传真、数据、图像等多种业务综合在⼀个统⼀的数字⽹络中进⾏传输和处理。

综合业务数字⽹有窄带和宽带两种。

窄带综合业务数字⽹向⽤户提供的有基本速率（2B+D，144kbps）和⼀次群速率（30B+D，2Mbps）两种接⼝。

基本速率接⼝包括两个能独⽴⼯作的B信道（64Kbps）和⼀个D信道（16kbps），其中B信道⼀般⽤来传输话⾳、数据和图像，D信道⽤来传输信令或分组信息。

宽带可以向⽤户提供155Mbps以上的通信能⼒。

ISDN（30B+D）介绍在⼀个PRA（30B+D）接⼝中，有30个B通路和1个D通路，每个B通路和D通路均为64Kbit/s，共1.920Kbit/s。

通信网复习资料一、概论1、名词解释通信网：由一系列通信设备、信道和规章（则）组成的有机整体，使与之相连的用户终端设备可以进行有意义的电（光）信息交流。

简单地说，通信网是能够在多个用户间相互传递电（光）信息的网络，如我们经常使用的电话通信网、电报通信网、数据通信网、计算机通信网等。

2、组成通信网的三要素：终端设备，传输系统和交换节点。

3、通信网类型的划分---按工作性质分1）业务网：负责向用户提供各种通信业务；，包括固定电话网、移动电话网、互联网、IP电话网、数据通信网、智能网、窄带综合业务数字网（N-ISDN）、宽带综合业务数字网（B-ISDN）等。

2）传送网负责向各节点之间提供信息的透明传输通道，包括骨干传送网和接入网。

3）支撑网负责为业务和传送网提供运行所必须的信令、同步、网络管理等功能，包括信令网、数字同步网和电信管理网。

二、业务网第2章PSTN（两个简答，两个名词解释）1、固定电话网是采用固定终端的一种业务网络，可以分为本地网和长途网。

2、我国电话网目前的三级结构C1、C2合并为一级（DC1），C3、C4合并为一级（DC2）。

一级交换中心之间形成网状连接。

4、名词解释什么是端局（LE）？什么是汇接局(Tm)？本地电话网是什么？1）端局DL通过用户线与用户相连，它的职能是负责疏通本局用户的去话和来话话务。

2）汇接局Tm与所管辖的端局相连，以疏通这些端局间的话务；汇接局还可与其他汇接局相连，疏通不同汇接区间端局的话务；根据需要还可与长途交换中心相连，用来疏通本汇接区内的长途来去话务。

3）本地网（local telephone network）是在一个长途编号区内、由若干端局（或端局与汇接局）、局间中继线、长市中继线及端局用户线所组成的自动电话网。

本地网内可设置端局和汇接局。

5、电话网中的程控交换机设备及其硬件组成：6、模拟用户电路的主要功能：BORSCHT智能网（Intelligent Network，IN）是在原有通信网络的基础上设置的一种附加网络结构，其目的是在多厂商环境下快速引入新业务，并能安全加载到现有的电信网上运行。

地铁是多种专业有机结合的统一体，而通信是地铁各种专业中发展最为迅速、技术最为活跃的专业，不要说非通信专业的地铁工作人员感到困惑，就是通信专业的地铁工作人员如果不继续学习也感到茫然。

作者查阅了大量的资料，对地铁主要通信名词术语作了比较严密的、准确的、通俗的解释，相信各种专业的地铁工作人员阅读本文后都会有所收获。

1. 通信网（TN—telecommynication network）由许多用户设备、传输设备、交换设备相互连接成的通信组织总体，在网内任意两用户间能进行通信联络。

2. 时分多路复用（TDM—time division multiplexing）在一条信道的传输时间内，将若干路离散信号的脉冲序列，经过分组、压缩、循环排序，交织成时域互不重叠的多路信号一并传输的方式。

3. 准同步数字系列（PDH—piesiochronous digitai hierarcgy）只有基群信号采用同步复用，其余各高次群的复用均采用异步复用的时分多路复用方式。

4. 同步数字系列（SDH—synchronous digital hierarchy）与准同步数字系列不同，各支路信号均采用同一时钟源，因而各级速率均实现同步的时分多路复用方式。

与PDH相比，具有世界统一的数字传输体系和光纤网络节点接口；简化了复接/分接过程和设备，可从高速多路信号中直接取出或接入低速支路信号，不必逐级解复用整个信号，因而上下话路灵活方便；具有充足的开销比特，增强了通信网运行、维护、监控和管理功能，有利于提高通信网的可靠性和效益；采用了交叉连接技术，可使电路整体进行转接和交换，提高了通信网的灵活性和对各种业务的适应性，便于组成自愈网，使通信网提高到新的水平。

在传统SDH系统的基础上，面向应用开发、扩展的SDH系统，称为一体化SDH。

它克服了公网SDH设备在地铁和轻轨等专网中应用的不足，满足了地铁和轻轨等专网直接传输话音、宽带音频、数据、视频和LAN业务的要求。

一、SDH概述：SDH全称叫做同步数字传输体制PSH准同步数字传输体制SDH这种传输体制规范了数字信号的帧结构，复用方式，传输速率等级，接口码型等特性。

SDH与PDH相比有那些优点？1，良好的兼容性2，丰富的开销字节3，强大的网关能力4，标准的光接口5，高速率，大容量1、接口方面只有地区性的电接口规范，不存在世界性标准。

PDH数字信号序列有三种信号速率等级：欧洲系列，北美系列，日本系列。

没有世界性标准的光接口规范，线路码型典型的例子是mBnB码。

其中mB为信息码，nB 为冗余码，冗余码的作用是实现设备对线路传输性能的监控功能。

2、复用方式PDH采用的是异步复用方式，导致高速信号的帧结构中的位置没有规律性喝固定性。

就是说在高速信号中不能从不能确认低速信号的位置。

低速PDH信号往高速信号是通过复用方式完成的，高速信号往低速信号是通过解复用方式完成的。

这样就会使信号在复用、解复用过程中产生的损伤加大。

使传输性能劣化，在大容量传输时此缺点是不能容忍的。

3、运行维护方面由于PDH信号运行维护工作的开销字节少，因此对完成传输网的分层管理、性能监控、业务的实时调度、传输带宽的控制、告警的分析定位是很不利的。

二、与PDH相比SDH有那些优势SDH是构成综合业务数字网（ISDN），特别是带宽综合业务数字网（B－ISDN），的重要组成部分。

SDH组建的网络是一个高度统一的、标准化的、只能化的网络。

SDH具有的优势1、电接口方面SDH体制对网络节点接口（NNI）作了统一的规范。

规范内容有数字信号速率等级、帧结构、复用方法、线路接口、监控管理等。

实现多厂家互连、横向兼容。

2、扰码的目的是抑制线路码中的长连“0”和长连“1”，便于从线路信号中提取时钟信号。

二、复用方式1、低速SDH信号通过字节间插方式复用进高速信号的帧结构中，这样低速信号在高速信号的帧中的位置是固定的、有规律的、可预见的。

2、什么叫网络自愈功能？网络自愈是指当业务信到损坏导致业务中断，网络会自动将业务切换到备用业务信到，使业务在短时间内得以恢复（50ms）正常。

交换网、传输网、接入网英文缩写:PSTN：PSTN（PSTN——Public Switch Telephone Network），就是所谓的公用交换电话网。

即我们日常生活中常用的电话网。

IEEE：IEEE的前身AIEE（美国电气工程师协会）和IRE（无线电工程师协会）成立于1884年。

1963年1月1日AIEE和IRE正式合并为IEEE。

自成立以来IEEE一直致力于推动电工技术在理论方面的发展和应用方面的进步。

CCTV：中华人民共和国国家直属的电视台（China CentralTelevision）CATV:CATV的全称为Community Antenna Television。

IP:IP是英文Internet Protocol的缩写，意思是“网络之间互连的协议”，也就是为计算机网络相互连接进行通信而设计的协议。

MSTP(多业务传送平台):MSTP（Multi-Service Transfer Platform）基于SDH的多业务传送平台）是指基于SDH 平台同时实现TDM、ATM、以太网等业务的接入、处理和传送，提供统一网管的多业务节点。

MPLS:MPLS(多协议标签交换)是1997年由思科公司提出，并由IETF制定的一种多协议标签交换标准协议，它利用2.5层交换技术将第三层技术（如IP路由等）与第二层技术（如ATM、帧中继等）有机地结合起来，从而使得在同一个网络上既能提供点到点传送，也可以提供多点传送；既能提供原来以太网尽力而为的服务，又能提供具有很高QoS要求的实时交换服务。

BAS (Basic Assembler Program Service)中文译名: 宽带接入服务器ATM:ATM即异步传输模式（Asynchronous TransferMode ），是一种面向连接的快速分组交换技术，使用固定长度的信元，支持包括数据、语音、图象在内的各种业务的传送。

无源光网络（PON）:无源光网络（PON Passive Optical Network）是一种纯介质网络，避免了外部设备的电磁干扰和雷电影响，减少了线路和外部设备的故障率，提高了系统可靠性是电信维护部门长期期待的技术。
