中华人民共和国国家标准砌体结构设计规范Code for design of masonry structuresGB 50003-2001主编部门：中华人民共和国建设部批准部门：中华人民共和国建设部施行日期：2002年3月1日关于发布国家标准《砌体结构设计规范》的通知建标[2002]9号根据我部《关于印发1998年工程建设标准制订、修订计划（第一批）的通知》（建标[199 8]94号）的要求，由建设部会同有关部门共同修订的《砌体结构设计规范》，经有关部门会审，批准为国家标准，编号为GB 50003-2001，自2002年3月1日起施行。

其中，3.1.1、3.2.1、3.2.2、3.2.3、5.1.1、5.2.4、5.2.5、6.1.1、6.2.1、6.2.2、6.2.8、6.2.10、6.2.11、7.1.2、7.1.3、7.3.2、7.3.12、7.4.1、7.4.6、8.2.8、9.2.2、9.4.3、10.1.8、10.4.11、10.4.12、10.4.14、10.4.19、10.5.5、10.5.6为强制性条文，必须严格执行，原《砌体结构设计规范》GBJ 3-88于2002年12月31日废止。

本规范由建设部负责管理和对强制性条文的解释，中国建筑东北设计研究院负责具体技术内容的解释，建设部标准定额研究所组织中国建筑工业出版社出版发行。

中华人民共和国建设部2002年1月10日前言本规范是根据建设部《关于印发1998年工程建设标准制订、修订计划（第一批）的通知》（建标[1998]94号）的要求，由中国建筑东北设计研究院会同有关的设计、研究和教学单位，对《砌体结构设计规范》GBJ 3-88 进行全面修订而成的。

在修订过程中，规范编制组开展了专题研究，进行了比较广泛的调查研究，总结了近年来新型砌体材料结构的科研成果和工程经验，考虑了我国的经济条件和工程实践，并在全国范围内广泛征求了有关单位的意见，经反复讨论、修改、充实和试设计，最后由建设部标准定额司组织审查定稿。

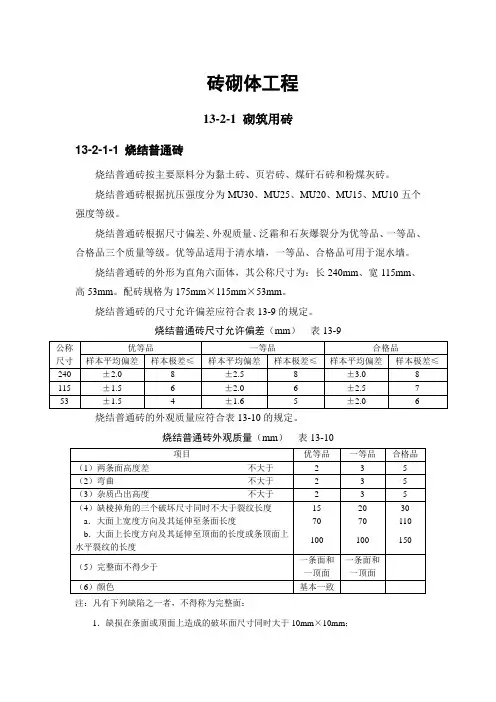

砖砌体工程13-2-1 砌筑用砖13-2-1-1 烧结普通砖烧结普通砖按主要原料分为黏土砖、页岩砖、煤矸石砖和粉煤灰砖。

烧结普通砖根据抗压强度分为MU30、MU25、MU20、MU15、MU10五个强度等级。

烧结普通砖根据尺寸偏差、外观质量、泛霜和石灰爆裂分为优等品、一等品、合格品三个质量等级。

优等品适用于清水墙，一等品、合格品可用于混水墙。

烧结普通砖的外形为直角六面体，其公称尺寸为：长240mm、宽115mm、高53mm。

配砖规格为175mm×115mm×53mm。

烧结普通砖的尺寸允许偏差应符合表13-9的规定。

烧结普通砖尺寸允许偏差（mm）表13-9烧结普通砖的外观质量应符合表13-10的规定。

烧结普通砖外观质量（mm）表13-10注：凡有下列缺陷之一者，不得称为完整面：1．缺损在条面或顶面上造成的破坏面尺寸同时大于10mm×10mm；2．条面或顶面上裂纹宽度大于1mm，其长度超过30mm；3．压陷、粘底、焦花在条面或顶面上的凹陷或凸出超过2mm，区域尺寸同时大于10mm ×10mm。

烧结普通砖的强度应符合表13-11的规定。

烧结普通砖强度（MPa）表13-1113-2-1-2 煤渣砖煤渣砖以煤渣为主要原料，掺入适量石灰、石膏、经混合、压制成型、蒸养或蒸压而成的实心砖。

煤渣砖的外形为矩形体，公称尺寸为：长240mm，宽115mm，高53mm。

煤渣砖根据抗压强度和抗折强度分为MU20、MU15、MU10、MU7.5四个强度等级。

煤渣砖根据尺寸偏差、外观质量、强度等级分为：优等品、一等品、合格品。

煤渣砖的尺寸偏差与外观质量应符合表13-12的规定。

煤渣砖尺寸偏差与外观质量（mm）表13-12注：在条面或顶面上破坏面的两个尺寸同时大于10mm和20mm者为非完整面。

煤渣砖强度应符合表13-13的规定，优等品的强度等级应不低于MU15，一等品的强度等级应不低于MU10，合格品的强度等级应不低于MU7.5。

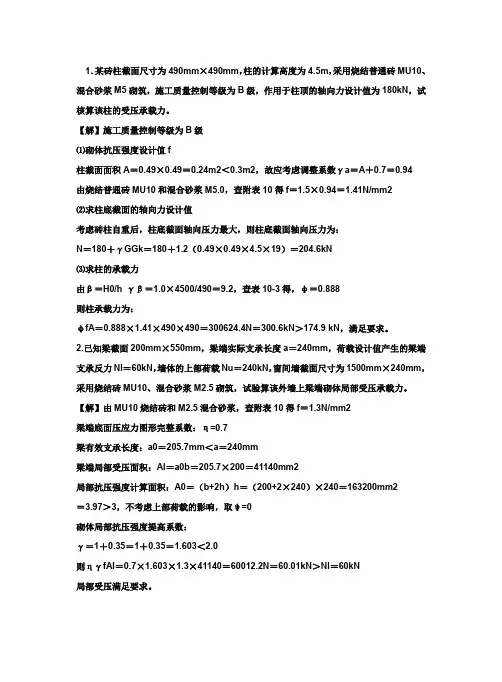

1．某砖柱截面尺寸为490mm×490mm，柱的计算高度为4.5m，采用烧结普通砖MU10、混合砂浆M5砌筑，施工质量控制等级为B级，作用于柱顶的轴向力设计值为180kN，试核算该柱的受压承载力。

【解】施工质量控制等级为B级⑴砌体抗压强度设计值f柱截面面积A＝0.49×0.49＝0.24m2＜0.3m2，故应考虑调整系数γa＝A＋0.7＝0.94由烧结普通砖MU10和混合砂浆M5.0，查附表10得f＝1.5×0.94＝1.41N/mm2⑵求柱底截面的轴向力设计值考虑砖柱自重后，柱底截面轴向压力最大，则柱底截面轴向压力为：N＝180＋γGGk＝180＋1.2（0.49×0.49×4.5×19）＝204.6kN⑶求柱的承载力由β＝H0/h γβ＝1.0×4500/490＝9.2，查表10-3得，φ＝0.888则柱承载力为：φfA＝0.888×1.41×490×490＝300624.4N＝300.6kN＞174.9 kN，满足要求。

2.已知梁截面200mm×550mm，梁端实际支承长度a＝240mm，荷载设计值产生的梁端支承反力Nl＝60kN，墙体的上部荷载Nu＝240kN，窗间墙截面尺寸为1500mm×240mm，采用烧结砖MU10、混合砂浆M2.5砌筑，试验算该外墙上梁端砌体局部受压承载力。

【解】由MU10烧结砖和M2.5混合砂浆，查附表10得f＝1.3N/mm2梁端底面压应力图形完整系数：η=0.7梁有效支承长度：a0＝205.7mm＜a＝240mm梁端局部受压面积：Al＝a0b＝205.7×200＝41140mm2局部抗压强度计算面积：A0＝（b+2h）h＝（200+2×240）×240＝163200mm2＝3.97＞3，不考虑上部荷载的影响，取ψ=0砌体局部抗压强度提高系数：γ＝1＋0.35＝1＋0.35＝1.603＜2.0则ηγfAl＝0.7×1.603×1.3×41140＝60012.2N＝60.01kN＞Nl＝60kN局部受压满足要求。

003-GB50203-2011《砌体结构⼯程施⼯质量验收规范》（word版）UDC中华⼈民共和国国家标准GBPGB50203–201砌体结构⼯程施⼯质量验收规范Codeforaceptanceofconstructionalqualityofmasonrystructures201－02－18发布2012－05－01实施中华⼈民共和国建设部联合发布国家质量监督检验检疫总局1中华⼈民共和国国家标准砌体结构⼯程施⼯质量验收规范CodeforaceptanceofconstructionalqualityofmasonrystructuresGB50203-201主编部门：陕西省住房和城乡建设厅批准部门：中华⼈民共和国住房和城乡建设部施⾏⽇期：2012年5⽉1⽇中国建筑⼯业出版社201北京2中华⼈民共和国住房和城乡建设部公告第936号关于发布国家标准《砌体结构⼯程施⼯质量验收规范》的公告现批准《砌体结构⼯程施⼯质量验收规范》为国家标准，编号为GB50203—2011，⾃2012年5⽉1⽇起实施。

其中，第4．0．1(1、2)、5．2．1、5．2．3、6．1．8、6．1．10、6．2．1、6．2．3、7．1．10、7．2．1、8．2．1、8．2．2、10．0．4条(款)为强制性条⽂，必须严格执⾏。

原《砌体⼯程施⼯质量验收规范》GB50203—2002同时废⽌。

本规范由我部标准定额研究所组织中国建筑⼯业出版社出版发⾏。

中华⼈民共和国住房和城乡建设部2011年2⽉18⽇3前⾔根据住房和城乡建设部《关于印发<2008年⼯程建设标准规范制订、修订了计划(第⼀批)>的通知》(建标[2008]102号)的要求，由陕西省建筑科学研究院和陕西建⼯集团总公司会同有关单位在原《砌体⼯程施⼯质量验收规范》GB50203—2002的基础上修订完成的。

本规范在编制过程中，编制组经⼴泛调查研究，认真总结实践经验，参考有关国际标准和国外先进标准，并在⼴泛征求意见的基础上，最后经审查定稿。
