实验一 薄透镜焦距的测定【实验目的】1. 进一步理解透镜成像的规律；2. 掌握测量薄透镜焦距的几种方法；3. 学会光具座上各元件的共轴调节方法。
【实验仪器】光具座、凸透镜、凹透镜、平面镜、像屏、物屏、光源。
【实验原理】1、薄透镜焦距的测定透镜的厚度相对透镜表面的曲率半径可以忽略时，称为薄透镜。
薄透镜的近轴光线成像公式为：fs s 111'=+ （3—1—1）式中s 为物距，s ＇为像距，f 为焦距。
其符号规定如下：实物时s 取正，虚物s 取负；实像时s ＇取正，虚像时s ＇取负；f 为透镜焦距，凸透镜取正，凹透镜取负 。
（1） 位移法测定凸透镜焦距 （贝塞尔法又称共轭成像法）如图1所示，如果物屏与像屏的距离A 保持不变，且A > 4f ，在物屏与像屏间移动凸透镜，可以两次看到物的实像，一次成倒立放大实像，一次成倒立缩小实像，两次成像透镜移动的距离为L 。
据光线可逆性原理可得：s 1= s 2′，s 2= s 1′，则2s '21L A s -==，2'12L A s s +==， 将此结果代入式（3—1—1）可得：AL A f 422-= （3—1—2）只要测出A 和L 的值，就可算出f 。
（2） 自准直法测凸透镜焦距光路图如图2所示。
当物体AB 处在凸透镜的焦距平面时，物AB 上各点发出的光束，经透镜后成为不同方向的平行光束。
若用一与主光轴垂直的平面镜将平行光反射回去，则反射光再经透镜后仍会聚焦于透镜的焦平面上，此关系就称为自准直原理。
所成像是一个与原物等大的倒立实像A ′B ′（此时物到透镜的距离即为焦距）。
所以自准直法的特点是：物、像在同物像像屏屏图2 自准直法测凸透镜焦距一焦平面上。
自准直法除了用于测量透镜焦距外，还是光学仪器调节中常用的重要方法。
（3） 物距—像距法测凹透镜焦距（利用虚物成实像求焦距） 如图3所示，先用凸透镜L 1使AB 成实象A 1B 1，像A 1 B 1便可视为凹透镜L 2的物体（虚物）所在位置，然后将凹透镜L 2放于L 1和A 1B 1之间，如果O 2A 1<∣f 2∣，则通过L 1的光束经L 2折射后，仍能形成一实象A 2B 2。
薄透镜焦距的测量实验原理引言：薄透镜是光学实验中常用的元件之一，它具有将光线聚焦或发散的作用。
测量薄透镜的焦距是实验室中常见的实验之一，通过测量薄透镜的物距和像距，可以准确地计算出薄透镜的焦距。
本文将介绍薄透镜焦距的测量实验原理以及具体的操作步骤。
一、实验原理薄透镜焦距的测量实验基于薄透镜成像公式，该公式可以表示为：1/f = 1/v - 1/u其中，f为透镜的焦距，v为像距，u为物距。
实验中，我们通过测量透镜的物距和像距，然后代入公式，求解焦距。
二、实验装置及材料1. 凸透镜：选择一个焦距已知的凸透镜。
2. 光源：可以使用点光源或平行光源。
3. 物体：可以使用一个尺子或标尺作为物体。
4. 屏幕：用于接收透镜成像后的光线。
三、实验步骤1. 准备工作：a. 将光源放置在透镜的一侧，确保光线能够通过透镜。
b. 将屏幕放置在透镜的另一侧，并与透镜保持一定的距离。
2. 实验操作：a. 将物体放置在透镜的一侧，并与透镜保持一定的距离。
b. 调整透镜的位置，使得光线通过透镜后能够在屏幕上形成清晰的像。
c. 测量物距u和像距v，并记录下来。
3. 数据处理：a. 将测得的物距u和像距v代入薄透镜成像公式。
b. 根据公式计算出透镜的焦距f。
四、注意事项1. 测量物距和像距时，应尽量保证测量的准确性，可以使用尺子或标尺进行测量，并尽量测量多组数据取平均值。
2. 在调整透镜位置时，应观察屏幕上的像是否清晰，如有需要可以适当调整透镜的位置，直至获得清晰的像。
3. 实验过程中要注意安全，避免光线直接照射眼睛。
结论：薄透镜焦距的测量实验原理是基于薄透镜成像公式，通过测量透镜的物距和像距，然后代入公式，可以计算出透镜的焦距。
实验中需要准备透镜、光源、物体和屏幕等实验装置及材料，按照一定的步骤进行操作。
在实验过程中，需要注意测量准确性和安全性。
通过这个实验，我们可以更加深入地了解薄透镜的性质和特点，同时也可以巩固和应用薄透镜成像公式的知识。
薄透镜焦距的测定物理实验报告一、实验目的1、加深对薄透镜成像原理的理解。
2、学习几种测量薄透镜焦距的方法。
3、掌握光学实验中的基本测量技术和数据处理方法。
二、实验原理1、薄透镜成像公式当光线通过薄透镜时，遵循薄透镜成像公式：＄＼frac{1}｛u} ＋＼frac{1}｛v} ＝＼frac{1}｛f}＄，其中＄u$ 为物距，＄v$ 为像距，＄f$ 为焦距。
2、自准直法当物屏上的物点发出的光线经透镜折射后，变成平行光，若在透镜后面垂直于光轴放置一个平面反射镜，此平行光将沿原路返回，再次通过透镜后仍成像于物屏上的物点处。
此时，物屏与透镜之间的距离即为透镜的焦距。
3、物距像距法当物距和像距分别为＄u$ 和＄v$ 时，通过测量物距和像距，代入薄透镜成像公式可求得焦距＄f$ 。
4、共轭法移动透镜，在物屏和像屏之间分别得到放大和缩小的清晰像。
根据光路可逆原理，两次成像时物距和像距互换，利用公式＄＼frac{u ＋ v}｛4}＄可计算出焦距。
三、实验仪器光具座、凸透镜、凹透镜、物屏、像屏、平面反射镜、光源等。
四、实验内容与步骤1、自准直法测凸透镜焦距（1）将凸透镜固定在光具座的一端，在凸透镜的另一侧放置物屏，使物屏上的十字叉丝清晰可见。
（2）在凸透镜后面垂直于光轴放置平面反射镜。
（3）沿光具座移动物屏，直到在物屏上再次看到清晰的十字叉丝与原物大小相等、方向相反。
（4）记录此时物屏与凸透镜的位置，两者之间的距离即为凸透镜的焦距。
（5）重复测量三次，计算焦距的平均值。
2、物距像距法测凸透镜焦距（1）将凸透镜固定在光具座的中间位置。
（2）在凸透镜的一侧放置物屏，另一侧放置像屏。
（3）移动物屏和像屏，直到在像屏上得到清晰的像。
（4）记录物屏和像屏的位置，分别得到物距＄u$ 和像距＄v$ 。
（5）代入薄透镜成像公式计算焦距，并重复测量三次，计算平均值。
3、共轭法测凸透镜焦距（1）将物屏固定在光具座的一端，凸透镜放在光具座中间附近。

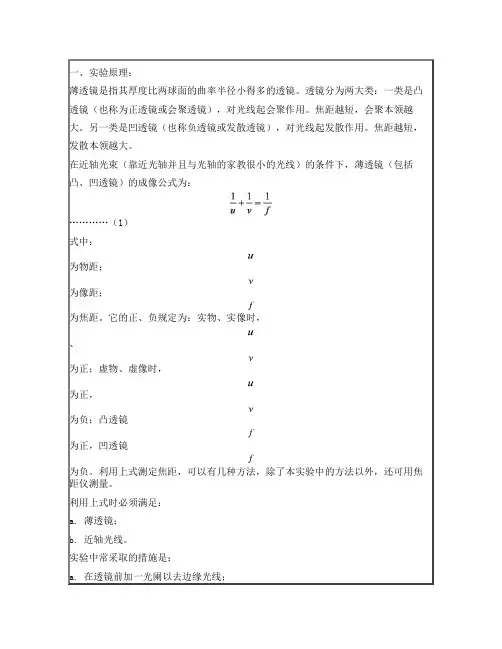

一、实验原理：薄透镜是指其厚度比两球面的曲率半径小得多的透镜。
透镜分为两大类：一类是凸透镜（也称为正透镜或会聚透镜），对光线起会聚作用。
焦距越短，会聚本领越大。
另一类是凹透镜（也称负透镜或发散透镜），对光线起发散作用。
焦距越短，发散本领越大。
在近轴光束（靠近光轴并且与光轴的家教很小的光线）的条件下，薄透镜（包括凸、凹透镜）的成像公式为： (1)式中：为物距；为像距；为焦距。
它的正、负规定为：实物、实像时，、为正；虚物、虚像时，为正，为负；凸透镜为正，凹透镜为负。
利用上式测定焦距，可以有几种方法，除了本实验中的方法以外，还可用焦距仪测量。
利用上式时必须满足：a. 薄透镜；b. 近轴光线。
实验中常采取的措施是：a. 在透镜前加一光阑以去边缘光线；b. 调节各元件使之共轴。
一般透镜中心厚度有几毫米，也会给测量带来一定的误差。
当不考虑透镜厚度时，会有百分之几的误差，这是允许的。
1. 凸透镜焦距的测量方法（1）物距像距法由实验分别测出物距及像距，利用（1）式，求出焦距： (2)（2）自准法从（1）式可知，当像距时，，即当物体上各点发出的光经透镜后，变为不同方向的平行光时，物距即为透镜的焦距。
该方法利用实验装置本身产生平行光，故为自准法，见下图。
（3）位移法当物AB与像屏的间距时，透镜在D间移动可在屏上两次成像，如下图所示，一次成放大的像，另一次成缩小的像。
由公式（1）与图中的几何关系可得： (3) (4)由上两式右边相等得： (5)将（5）式代入（3）式得： (6)式中：为物与像屏的间距；为透镜移动的距离。
2. 凹透镜焦距的测量方法因实物经凹透镜后，不能在屏上生成实像，故测其焦距时总要借助一个凸透镜，使凸透镜给凹透镜生成一个虚像，最后再由凹透镜生成一个实像。
（1）物距像距法如下图所示，在没有凹透镜时，物AB经凸透镜后将成实像于，在和间插入凹透镜后，便称为了的物，但不是实物，而为虚物。
对而言，物距。
该虚物由凹透镜再成实像于，像距。
