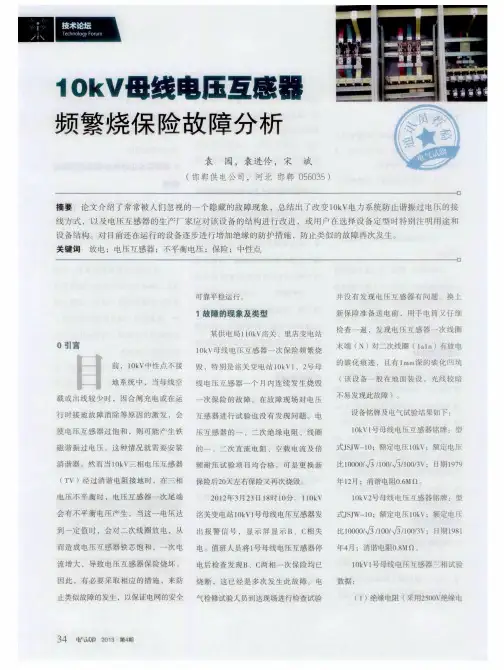

10kV母线电压互感器频繁烧保险故障分析

龙源期刊网

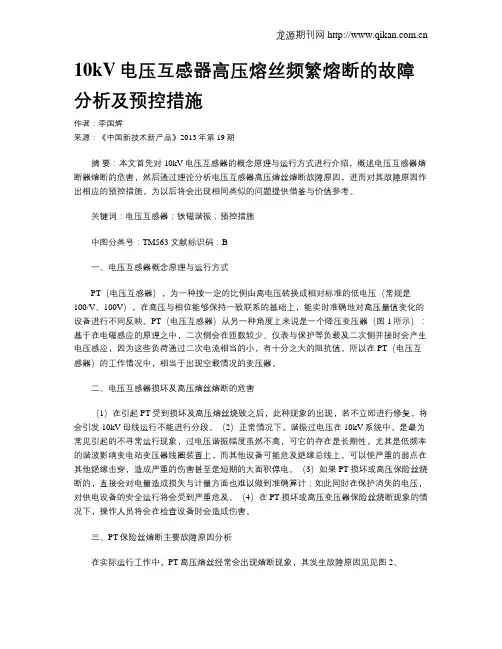

10kV电压互感器高压熔丝频繁熔断的故障分析及预控措施

作者：李国辉

来源：《中国新技术新产品》2013年第19期

摘 要：本文首先对10kV电压互感器的概念原理与运行方式进行介绍，概述电压互感器熔断器熔断的危害，然后通过理论分析电压互感器高压熔丝熔断故障原因，进而对其故障原因作出相应的预控措施，为以后将会出现相同类似的问题提供借鉴与价值参考。

关键词：电压互感器；铁磁谐振；预控措施

中图分类号：TM563 文献标识码：B

一、电压互感器概念原理与运行方式

PT（电压互感器），为一种按一定的比例由高电压转换成相对标准的低电压（常规是100/V、100V），在高压与相位能够保持一致联系的基础上，能实时准确地对高压量值变化的设备进行不同反映。PT（电压互感器）从另一种角度上来说是一个降压变压器（图1所示）：基于在电磁感应的原理之中，二次侧会在匝数较少、仪表与保护等负载及二次侧并接时会产生电压感应，因为这些负荷通过二次电流相当的小，有十分之大的阻抗值，所以在PT（电压互感器）的工作情况中，相当于出现空载情况的变压器。

二、电压互感器损坏及高压熔丝熔断的危害

（1）在引起PT受到损坏及高压熔丝烧毁之后，此种现象的出现，若不立即进行修复，将会引发10kV母线运行不能进行分段。（2）正常情况下，谐振过电压在10kV系统中，是最为常见引起的不寻常运行现象，过电压谐振幅度虽然不高，可它的存在是长期性，尤其是低频率的谐波影响变电站变压器线圈装置上，而其他设备可能危及绝缘总线上，可以使严重的弱点在其他绝缘击穿，造成严重的伤害甚至是短期的大面积停电。（3）如果PT损坏或高压保险丝烧断的，直接会对电量造成损失与计量方面也难以做到准确算计；如此同时在保护消失的电压，对供电设备的安全运行将会受到严重危及。（4）在PT损坏或高压变压器保险丝烧断现象的情况下，操作人员将会在检查设备时会造成伤害。

10kV PT高压熔断器频繁熔断原因及处理方法 牛昆荣

摘要：电压互感设备属于变电站内的关键装置，可以收集设备工作时的电压信号，确保变电站装置的安全运转。因为电网在工作时会产生许多异常现象，高压熔断器将会产生反复熔断问题，所以对10kV PT高压熔断器反复熔断探究了原因，并制定了相关解决办法。

关键词：10kV PT；高压熔断器；反复熔断；电压互感设备

变电站内安装了很多高压电气装置，必须通过采取电压互感器把高电压转变成低电压，以收集电气装置的电压数据。电压互感器种类很多，通常能够用来检测变电站内的母线电压，也能够用于检测线路表面电压，能为变压站内的保护器带来电压信号。变电站经营中，常常会产生高压熔断器断开现象，影响到电气装置的安全运转。为此，文章介绍了高压熔断器反复熔断的原因，并阐述了有效的处理办法。

1、电压互感器的功能

第一，把一次回路上高电压变成二次回路的规范低电压，监控母线电压与电力装置运转状况，并带来测量器、继电保护和智能设备所要的电压量，保障系统可靠运转。

第二，让二次回路能采取低电压管理电缆，且让屏中布线方便，安装、调试、维护容易，能实现远程管控与测量。

第三，让二次和一次高压部分分开，且二次能设接地点，保证二次装置及人员生命安全。

2、电压互感器破损与高压熔断器断开的风险

2.1对变电器的危害：通常情况下，10kV系统内最常出现的异常运转情况为谐振过电压。尽管谐振过电压幅值很低，但是能够长时间存在。特别时低频谐波干扰电压互感器装置的基础上，还会危害变电站其他装置的绝缘，甚至令母线上的其余薄弱位置的绝缘击穿，引起巨大的短路事故以及大范围停电问题。

2.2对员工的危害：如果出现电压互感器破损和高压保险熔断情况，就会危害运行者巡查装置时的生命安全。

1、电压互感器低压侧匝间和相间短路时，低压保险尚未熔断，由于激磁电流迅速增大，使高压熔管熔丝 熔断或烧坏互感器。

2、当10kV出线发生单相接地时，电压互感器一次侧非故障相对地电压为正常电压值的根号3倍。电压互 感器的铁芯很快饱和，激磁电流急剧增强，使熔丝熔断。

3、由于电力网络中含有电容性和电感性参数的元件，特别是带有铁芯的铁磁电感元件，在参数组合不利 时引起铁磁谐振。

4、流过电压互感器一次绕组的零序电流增大（相对于接地电流超标的系统而言），长时间运行时，该零序互感器产生的热效应将使电压互感器的绝缘损坏、炸裂；

5、系统中存在非线性的振荡（弧光接地过电压），大大加剧了系统中电压互感器的损坏进程；

6、电压互感器自身的散热条件较差。

艾驰商城是国内最专业的MRO工业品网购平台，正品现货、优势价格、迅捷配送，是一站式采购的工业品商城！具有 10年工业用品电子商务领域研究，以强大的信息通道建设的优势，以及依托线下贸易交易市场在工业用品行业上游供应链的整合能力，为广大的用户提供了传感 器、图尔克传感器、变频器、断路器、继电器、PLC、工控机、仪器仪表、气缸、五金工具、伺服电机、劳保用品等一系列自动化的工控产品。

如需进一步了解相关低压配电产品的选型，报价，采购，参数，图片，批发等信息，请关注艾驰商城。

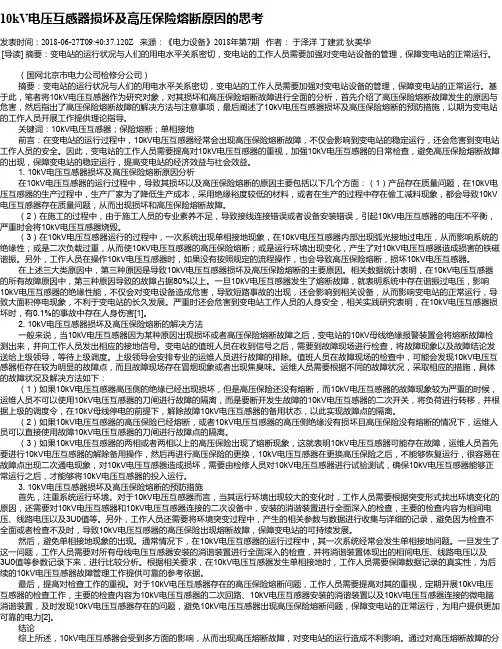

10kV电压互感器损坏及高压保险熔断原因的思考
