STM8低功耗设定及其例程

stm8有三种低功耗模式，即等待、活跃停机和停机。具体它们三者有什么区别自己看官方手册去吧，这里只讲停机模式的应用，其他的一笔带过！

一、进入的方式：

等候模式步入用的指令就是wfi，而活跃停机和停机用的都就是halt()，所相同的就是，在继续执行halt指令之前，如果打开了awu，则就是活跃停机，反之则就是停机。除了一点必须表明的就是，在停机模式下单一制看门狗就是无法养育的，而就可以养育窗口看门狗。二、具体内容步入的步骤：

1、首先，你声明一个标志位，名字自己取。这个标志位是用来判断系统是该处于运行模式还是处于停机模式的。我这里用fpoweron_flag,如下：boolfpoweron_flag=false;

存有了这个标志位以后就写下下面的部分了：intmain(void){

//设置内部16m晶振为系统时钟clk_init();//系统时钟初始化函数mwwdg_init();//窗口看门狗初始化函数

while(1){

free_wwdg();//喂狗函数

if(fpoweron_flag==false){

halt_offdevice();//停机前关闭不需要的外设halt();//进入停机模式

system_init();//系统初始化函数}

if(fpoweron_flag){//运行代码在这里添加}}}

以上就是一个停机模式的模板了，大家参考圣索弗就可以了。系统上电预设就是步入停机模式，然后通过按键唤起步入运转模式。下面为大家谈一下主函数中每个函数的读法和功能吧！2、各函数表明：a、时钟初始化函数：

voidclk_init(void){

clk_deinit();//登位时钟寄存器

clk_hsicmd(enable);//使能内部高速时钟

STM8S单片机外部中断唤醒

一、 STM8S 外部中断进行唤醒

先了解一下STM8S的中断资源

再看看STM8S的中断管理。STM8S采用软件优先级和硬件优先级来控制一个中断的响应，先比较软件优先级只有当软件优先级一致时才会比较硬件优先级，由于硬件优先级具有唯一性，这样便保证了某一时刻定会只有一个中断被处理。

要使用外部中断，只需简单的配置一下EXTI_CR1寄存器，并将主程序main的软件优先级置为0即可。默认情况下自复位开始，主程序的软件优先级被设置为3，处于最高软件优先级，仅有TRAP，TLI，RESET中断能够打断，其余的中断都是不会被响应的。

为了防止中断过程中被别的优先级高的中断所打断，可以将当前优先级置为最高3级。

代码如下：

main.c代码

//EXTI_CR1|=EXTI_CR1_PBIS_R;//PB5TRINT高电平触发

EXTI_CR1|=EXTI_CR1_PCIS_R;//PC3上升沿触发

//#defineEXTI_CR1_PCIS_R（1《《4）

RIM;//开全局中断，必须要有这句，否则只会响应不可屏蔽中断

//#defineHALT_asm（“halt”）

//#defineRIM_asm（“rim”）

//#defineSIM_asm（“sim”）

GPIO_Init（GPIOC，TRINT，GPIO_MODE_IN_PU_IT）;//使能对应的IO口中断

stm8s_it.c代码

//收发中断（PC3）BJ8F101

如何设计STM32单片机独立看门狗程序？

[导读]今天要学习的是独立看门狗，看门狗电路的应用，使单片机可以在无人状态下实现连续工作，其 工作原理是:看门狗芯片和单片机的一个I/O引脚相连，该I/O引脚通过程序控制它定时地往看门狗的 这个引脚上送入高电平(或低电平)，这一程序语句是分散地放在单片机其他控制语句中间的，一旦单片机由于干扰造成程序跑飞后而陷入某一程序段进入死循环状态时，写看门狗引脚的程序便不 能被执行，这个时候，看门狗电路就会由于得不到单片机送来的信号，便在它和单片机复位引脚相 连的引脚上送出一个复位信号，使单片机发生复位。即程序从程序存储器的起始位置开始执行，这样便实现了单片机的自动复位。

今天要学习的是独立看门狗，看门狗电路的应用，使单片机可以在无人状态下实现连续工作，其 工作原理是:看门狗芯片和单片机的一个I/O引脚相连，该I/O引脚通过程序控制它定时地往看门狗的 这个引脚上送入高电平(或低电平)，这一程序语句是分散地放在单片机其他控制语句中间的，一旦单片机由于干扰造成程序跑飞后而陷入某一程序段进入死循环状态时，写看门狗引脚的程序便不 能被执行，这个时候，看门狗电路就会由于得不到单片机送来的信号，便在它和单片机复位引脚相

连的引脚上送出一个复位信号，使单片机发生复位。即程序从程序存储器的起始位置开始执行，这样便实现了单片机的自动复位。

1.1独立看门狗简介

看门狗定时器 (WDT，Watch Dog Timer)是单片机的组成部分，它实际上是一个计数器，一般 给看门狗一个数值，程序开始运行后看门狗开始倒计时。如果程序运行正常，过一段时间CPU应发 出指令让看门狗复位，重新开始计数，也就是所谓的“喂狗”。如果看门狗减到0就认为程序没有正常 工作，强制整个系统复位。独立看门狗由专用低速时钟(LSI)驱动，计时主时钟发生故障它也仍然 有效。 看门狗主要是用于在发生系统软件故障时，将系统复位。也可以用于将系统从休眠或空闲模式唤 醒。IWDG主要应用于那些需要看门狗作为一个在主程序之外，能够完全独立工作，并且对时间精度 要求较低的场合。

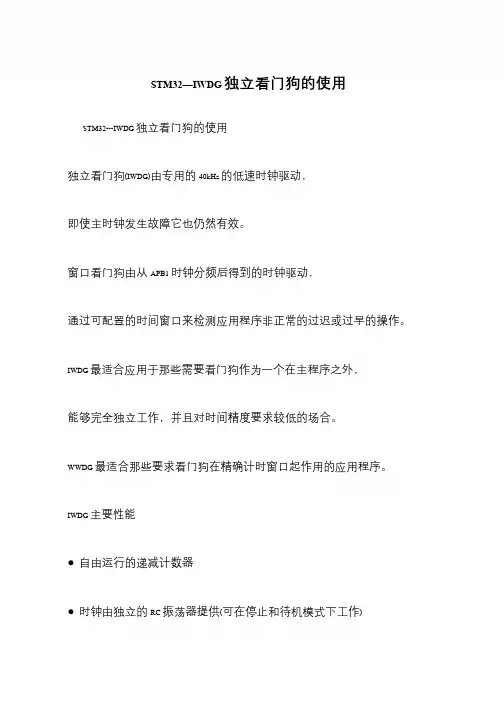

STM32—IWDG 独立看门狗的使用

STM32---IWDG 独立看门狗的使用

独立看门狗(IWDG)由专用的 40kHz 的低速时钟驱动，

即使主时钟发生故障它也仍然有效。

窗口看门狗由从 APB1 时钟分频后得到的时钟驱动，

通过可配置的时间窗口来检测应用程序非正常的过迟或过早的操作。

IWDG 最适合应用于那些需要看门狗作为一个在主程序之外，

能够完全独立工作，并且对时间精度要求较低的场合。

WWDG 最适合那些要求看门狗在精确计时窗口起作用的应用程序。

IWDG 主要性能

●自由运行的递减计数器

●时钟由独立的 RC 振荡器提供(可在停止和待机模式下工作)
