车辆工程技术132工程技术1 结构体系的描述上述的结构形式如果钢筋混凝土柱顶与H人字形铜梁刚接，仍可定性为门式刚架体系，参照门式刚架的受力特点进行计算和设计。
然而由于其柱顶与钢梁的结合上由两种完全不同的材料组成，其传力是否可靠，至关重要，钢梁为弹性材料，钢筋混凝土柱为弹塑性材料，钢筋混凝土柱顶混凝土节点区作为刚性节点，受力十分复杂，因此柱项节点的构造也较为复杂，这就给设计和施工造成了一定的难度，也增加了造价。
实际上该类节点要做到完全刚性节点，也难以做到，设计时仍应适当提高钢梁跨中的弯矩系数。
上述的结构形式，如果钢筋混凝土柱项与H人字形刚梁铰接，则不能定性为门式刚架体系，从其受力特点来分析，对H钢人字形钢梁应定性为两铰折线拱，应按照拱的受力特点进行计算和设计，拱脚提供的反力应能阻止拱的位移变形，在小跨度的情况下（一般为跨度18米及18米以下），拱脚提供的反力取决于钢筋混凝土柱的抗推力（侧位移刚度），在大跨度的情况下（一般为跨度18米以上），则应设置拉杆或在梁、柱间采用刚接节点。
对钢筋混凝土柱而言，应定性为跨变结构排架柱，按跨变排架进行受力分析和设计。
2 结构计算应考虑的问题对于上述的双铰折线拱H钢屋梁和跨变钢筋混凝土排架柱的结构体系，若未设置拉杆，其计算较为繁琐，如果未予以认真对待或认识不清，仅采用通常平面杆系计算软件电算了事，不管其跨度多大都一样，则是一种不负责任的做法，也给结构留下安全隐患。
实际上，目前通用的平面杆系计算软件是基于两个基本假设的基础上进行受力分析的，其一是平截面假设，即结构受力后杆件的截面保持不变，其二是杆件与杆件之间的夹角不变，即结构受力后梁，柱之间或折梁之间的夹角不变。
这种假设对门式刚架而言，是符合其计算简图的，但这种假设对本文所针对的结构则不适用，也不符合实际受力的计算简图，首先人字型钢梁由于拱脚推力较大（跨度越大，推力就越大），如果拱脚不设置拉杆或柱的抗推力（侧向刚度）不足，将产生较大水平位移，势必造成钢梁屋脊处夹角的改变，即杆件与杆件之间夹角的改变，不符合计算软件的基本假设，其次由于拱脚水平位移的加大，给钢筋混凝土柱增加了附加弯矩，即存在二阶效应问题，而软件计算又未考虑二阶效应，再者由于悬索效应，屋面钢梁内力将急剧增加，柱项的剪力也急剧增加．反过来又造成更不利的情况，这些都是目前计算软件没有考虑和解决的问题，因此电算的结果将产生较大的误差，直接用电算结果进行设计显然是不合理和错误的，势必留下安全隐患，要解决这个问题，首先应解决好计算问题。

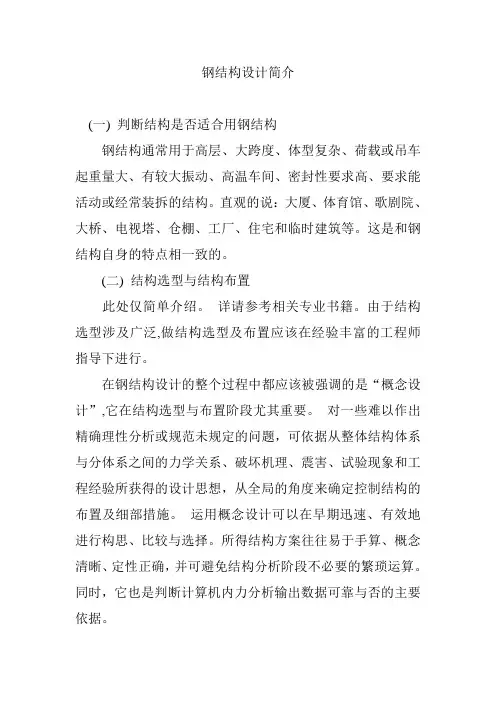

钢结构设计简介(一) 判断结构是否适合用钢结构钢结构通常用于高层、大跨度、体型复杂、荷载或吊车起重量大、有较大振动、高温车间、密封性要求高、要求能活动或经常装拆的结构。
直观的说：大厦、体育馆、歌剧院、大桥、电视塔、仓棚、工厂、住宅和临时建筑等。
这是和钢结构自身的特点相一致的。
(二) 结构选型与结构布置此处仅简单介绍。
详请参考相关专业书籍。
由于结构选型涉及广泛,做结构选型及布置应该在经验丰富的工程师指导下进行。
在钢结构设计的整个过程中都应该被强调的是“概念设计”,它在结构选型与布置阶段尤其重要。
对一些难以作出精确理性分析或规范未规定的问题，可依据从整体结构体系与分体系之间的力学关系、破坏机理、震害、试验现象和工程经验所获得的设计思想，从全局的角度来确定控制结构的布置及细部措施。
运用概念设计可以在早期迅速、有效地进行构思、比较与选择。
所得结构方案往往易于手算、概念清晰、定性正确，并可避免结构分析阶段不必要的繁琐运算。
同时，它也是判断计算机内力分析输出数据可靠与否的主要依据。
林同炎教授在《结构概念和体系》一书中介绍了用整体概念来规划结构方案的方法，以及结构总体系和个分体系间的相互力学关系和简化近似设计方法。
[20]钢结构通常有框架、平面(木行)架、网架（壳）、索膜、轻钢、塔桅等结构型式。
其理论与技术大都成熟。
亦有部分难题没有解决,或没有简单实用的设计方法，比如网壳的稳定等。
结构选型时，应考虑它们不同的特点。
在轻钢工业厂房中，当有较大悬挂荷载或移动荷载，就可考虑放弃门式刚架而采用网架。
基本雪压大的地区，屋面曲线应有利于积雪滑落（切线50度内需考虑雪载），如亚东水泥厂石灰石仓棚采用三心圆网壳。
总雪载释放近一半。
降雨量大的地区相似考虑。
建筑允许时，在框架中布置支撑会比简单的节点刚接的框架有更好的经济性。
而屋面覆盖跨度较大的建筑中，可选择构件受拉为主的悬索或索膜结构体系。
高层钢结构设计中，常采用钢混凝土组合结构，在地震烈度高或很不规则的高层中，不应单纯为了经济去选择不利抗震的核心筒加外框的形式。
大跨度工业建筑屋面钢结构选型与设计为满足工业建筑厂房的运行需求，让工业建筑厂房具有跨度大、层高高、建筑空间大、荷载大等特点，从而对于工业建筑的结构设计复杂多样，且具有相当难度。
特别是大跨度工业建筑的屋面钢结构选型及设计是重中之重，如果选择的型号不符合工业建筑的实际需求，就会引发新的问题，需要深入现场考察，结合已有资料展开设计，才能得到科学合理的屋面钢结构设计方案，同时还要展开优化设计，才能为后续的屋面钢结构施工奠定良好的基础。
本文以某项目为例，对大跨度工业建筑屋面钢结构选型与设计进行探讨。
标签：大跨度;工业建筑;屋面;钢结构;选型设计1、项目简述某重型装备制造基地重型钢结构厂房地处某市新区东南角，厂房长384m，宽114m，占地面积约4×104m2;厂房柱距12m，跨度36m+42m+36m。
屋架下弦最低标高为16.20m-27.02m;北跨设双层吊车（上层为2台160t/50t吊车，轨高22.5m;下层为2台75t/20t吊车，轨高18m），中跨设2台100t/32t桥式吊车（轨高16m），南跨设2台50t/5t桥式吊车（轨高12.30m）。
项目规划之初，鉴于建设地日常风力较大、空气洁净度较高、年辐射总量高于市区，非常有利于太阳能发电，同时重型工业厂房单体建筑面积大、屋顶高、屋面利用率高，并具有与建筑整体相结合的展示作用，为充分利用清洁能源，降低重装备制造业的能耗，使重装备”轻”起来，在重型钢结构厂房轻型屋顶之上建1MW太阳能光伏电站，通过多次论证，最终确定在本联合厂房南跨13000m2的屋面上满铺太阳能电池板。
2、大跨度工业建筑屋面钢结构风荷载分析该厂房为三跨结构，在屋面上安装大量的太阳能电池板，查找现行规范后，发现厂房可以参考双坡屋面结构，但是屋面本身设置了大量的太阳能电池板，并且与屋面保持20°左右的夹角，保持架空状态，在气流逐渐流过屋面时，会产生一定的风吸力，可能对屋面钢结构产生负面影响。
