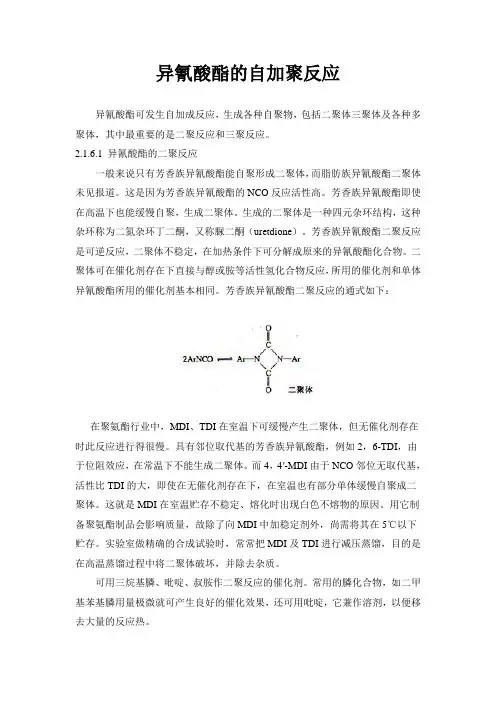

异氰酸酯的自加聚反应异氰酸酯可发生自加成反应，生成各种自聚物，包括二聚体三聚体及各种多聚体，其中最重要的是二聚反应和三聚反应。
2.1.6.1 异氰酸酯的二聚反应一般来说只有芳香族异氰酸酯能自聚形成二聚体，而脂肪族异氰酸酯二聚体未见报道。
这是因为芳香族异氰酸酯的NCO反应活性高。
芳香族异氰酸酯即使在高温下也能缓慢自聚，生成二聚体。
生成的二聚体是一种四元杂环结构，这种杂环称为二氮杂环丁二酮，又称脲二酮（uretdione）。
芳香族异氰酸酯二聚反应是可逆反应，二聚体不稳定，在加热条件下可分解成原来的异氰酸酯化合物。
二聚体可在催化剂存在下直接与醇或胺等活性氢化合物反应，所用的催化剂和单体异氰酸酯所用的催化剂基本相同。
芳香族异氰酸酯二聚反应的通式如下：在聚氨酯行业中，MDI、TDI在室温下可缓慢产生二聚体，但无催化剂存在时此反应进行得很慢。
具有邻位取代基的芳香族异氰酸酯，例如2，6-TDI，由于位阻效应，在常温下不能生成二聚体。
而4，4′-MDI由于NCO邻位无取代基，活性比TDI的大，即使在无催化剂存在下，在室温也有部分单体缓慢自聚成二聚体。
这就是MDI在室温贮存不稳定、熔化时出现白色不熔物的原因。
用它制备聚氨酯制品会影响质量，故除了向MDI中加稳定剂外，尚需将其在5℃以下贮存。
实验室做精确的合成试验时，常常把MDI及TDI进行减压蒸馏，目的是在高温蒸馏过程中将二聚体破坏，并除去杂质。
可用三烷基膦、吡啶、叔胺作二聚反应的催化剂。
常用的膦化合物，如二甲基苯基膦用量极微就可产生良好的催化效果，还可用吡啶，它兼作溶剂，以便移去大量的反应热。
2，4-TDI二聚体是一种特殊的二异氰酸酯产品，降低了TDI单体的挥发性。
TDI二聚体是一种固体，熔点较高，室温下稳定，甚至可与羟基化合物的混合物在室温下稳定贮存。
它主要用于混炼型聚氨酯弹性体的硫化剂。
也可利用二聚反应的可逆特性制备室温稳定的高温固化聚氨酯弹性体、胶粘剂。
例如制备含二聚体杂环的热塑性聚氨酯，在热塑性聚氨酯的加工温度下，NCO基团被分解，参与反应，生成交联型聚氨酯。

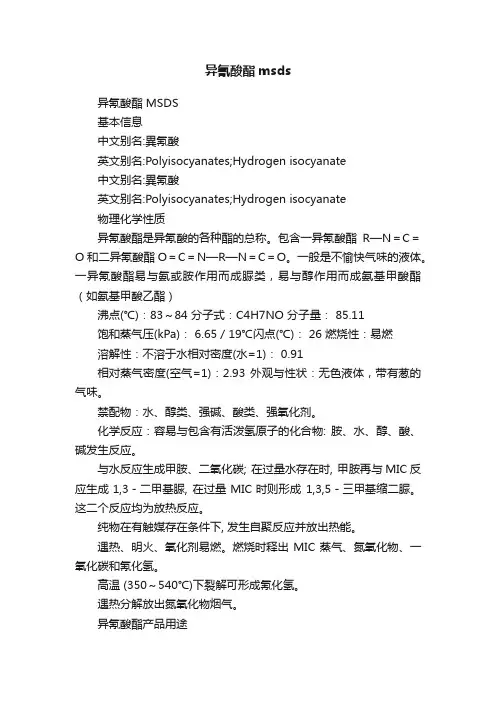

异氰酸酯msds异氰酸酯 MSDS基本信息中文别名:異氰酸英文别名:Polyisocyanates;Hydrogen isocyanate中文别名:異氰酸英文别名:Polyisocyanates;Hydrogen isocyanate物理化学性质异氰酸酯是异氰酸的各种酯的总称。
包含一异氰酸酯R—N＝C＝O和二异氰酸酯O＝C＝N—R—N＝C＝O。
一般是不愉快气味的液体。
一异氰酸酯易与氨或胺作用而成脲类，易与醇作用而成氨基甲酸酯（如氨基甲酸乙酯）沸点(℃)：83～84 分子式：C4H7NO 分子量： 85.11饱和蒸气压(kPa)： 6.65／19℃闪点(℃)： 26 燃烧性：易燃溶解性：不溶于水相对密度(水=1)： 0.91相对蒸气密度(空气=1)：2.93 外观与性状：无色液体，带有葱的气味。
禁配物：水、醇类、强碱、酸类、强氧化剂。
化学反应：容易与包含有活泼氢原子的化合物: 胺、水、醇、酸、碱发生反应。
与水反应生成甲胺、二氧化碳; 在过量水存在时, 甲胺再与MIC反应生成1,3－二甲基脲, 在过量MIC时则形成1,3,5－三甲基缩二脲。
这二个反应均为放热反应。
纯物在有触媒存在条件下, 发生自聚反应并放出热能。
遇热、明火、氧化剂易燃。
燃烧时释出MIC蒸气、氮氧化物、一氧化碳和氰化氢。
高温 (350～540℃)下裂解可形成氰化氢。
遇热分解放出氮氧化物烟气。
异氰酸酯产品用途单异氰酸酯是有机合成的重要中间体，可制成一系列氨基甲酸酯类杀虫剂、杀菌剂、除草剂，也用于改进塑料、织物、皮革等的防水性。
二官能团及以上的异氰酸酯可用于合成一系列性能优良的聚氨酯泡沫塑料、橡胶、弹力纤维、涂料、胶粘剂、合成革、人造木材等。
目前应用最广、产量最大的是有：甲苯二异氰酸酯（Toluene Diisocyanate，简称TDI）；二苯基甲烷二异氰酸酯（Methylenediphenyl Diisocyanate，简称MDI）。
异氰酸酯双组份一、异氰酸酯双组份的基本概念、性质及用途异氰酸酯双组份，也称为聚氨酯胶粘剂，是一种由异氰酸酯基和羟基或氨基组成的反应型胶粘剂。
这种胶粘剂具有高粘附性、耐磨、耐候等特点，广泛应用于建筑、汽车、航空航天、家具、家电等领域。
二、组份构成及比例异氰酸酯双组份胶粘剂主要由A、B两个组份组成。
A组份是以异氰酸酯封端的聚氨酯预聚物，B组份是含活性氢的化合物，如多元醇、多元胺、水等。
使用时，将A、B两个组份按照一定的比例混合，发生交联反应，形成具有优异性能的聚氨酯胶粘剂。
异氰酸酯双组份胶粘剂的A、B两个组份的比例需要根据具体应用需求进行调整。
例如，在建筑领域，为了提高胶粘剂的耐热性和耐水性，可以适当增加B组份的比例；在汽车制造中，为了提高胶粘剂的粘附力和耐油性，可以适当增加A组份的比例。
三、制备方法与工艺异氰酸酯双组份胶粘剂的制备主要包括以下步骤：1. 合成异氰酸酯封端的聚氨酯预聚物：将多元醇与异氰酸酯在催化剂的作用下反应，生成预聚物，再经过封端反应，得到异氰酸酯封端的聚氨酯预聚物。
2. 制备B组份：将含活性氢的化合物进行改性，如用硅烷、锡化合物等改性剂进行处理，提高其与A组份的反应活性。
3. 混合与熟化：按照设定的比例将A、B两个组份混合，并加热熟化，使胶粘剂充分交联固化。
四、产品性能与特点异氰酸酯双组份胶粘剂具有以下性能和特点：1. 高粘附性：对各种材料如金属、玻璃、塑料等具有良好的粘附力。
2. 耐磨：具有良好的耐磨性，能承受高强度摩擦和冲击。
3. 耐候：具有优异的耐候性能，能长期保持其性能不变。
4. 固化快：在室温下即可快速固化。
5. 良好的机械性能：具有优良的抗拉、抗压、抗弯等机械性能。
6. 可调节性能：通过调整A、B两个组份的比例，可调节胶粘剂的固化速度和粘度等性能。
7. 使用方便：无需添加催化剂或促进剂，可直接混合使用。
五、应用范围与领域异氰酸酯双组份胶粘剂的应用范围非常广泛，主要包括以下几个方面：1. 建筑领域：用于建筑物的粘合、密封、固定等，如玻璃幕墙的粘接、门窗的密封等。
异氰酸酯固化剂柔韧型异氰酸酯固化剂是一种常用于聚氨酯涂料和粘合剂中的化学物质。
它的主要作用是在聚氨酯固化过程中与聚醚多元醇反应，形成交联网络结构，从而提高涂层和粘合剂的耐久性和性能。
柔韧型异氰酸酯固化剂是一种特殊的固化剂，它能够赋予聚氨酯涂料和粘合剂柔韧性和弹性，使其更适合应用于一些需要高度耐磨性和抗冲击性的场合。
柔韧型异氰酸酯固化剂在聚氨酯涂料中的应用可以显著改善涂层的耐久性和性能。
聚氨酯涂料一般由聚醚多元醇、异氰酸酯和固化剂组成。
常规的固化剂可以使聚氨酯固化剂在固化过程中形成硬脆的交联网络，这种涂层具有良好的耐化学腐蚀性和硬度，但缺乏柔韧性。
而柔韧型异氰酸酯固化剂通过其特殊的分子结构，在固化过程中引入柔性链段，从而赋予涂层更好的柔韧性和弹性。
柔韧型异氰酸酯固化剂的应用可以使聚氨酯涂料在受力时能够更好地抵抗拉伸和扭曲，从而提高涂层的耐磨性和抗冲击性。
这使得柔韧型聚氨酯涂料特别适用于一些需要经常受到撞击、刮擦或弯曲的表面，如车辆外壳、地板涂料和家具表面等。
柔韧型聚氨酯涂料还可以用于一些特殊的应用领域，如体育器材、户外设备和工业设备等，这些领域对涂层的柔韧性和耐磨性要求较高。
柔韧型异氰酸酯固化剂还可以在粘合剂中起到类似的作用。
聚氨酯粘合剂由聚醚多元醇、异氰酸酯和固化剂组成。
柔韧型异氰酸酯固化剂可以在固化过程中引入柔性链段，从而使粘合剂具有更好的柔韧性和弹性。
这使得柔韧型聚氨酯粘合剂适用于一些需要经常受到拉伸、挤压或扭曲的场合，如橡胶制品、塑料制品和纤维制品的粘接等。
柔韧型聚氨酯粘合剂还可以用于一些特殊的粘接领域，如航空航天、汽车和建筑等，这些领域对粘合剂的柔韧性和耐久性要求较高。
总之，柔韧型异氰酸酯固化剂在聚氨酯涂料和粘合剂中的应用可以显著提高涂层和粘合剂的柔韧性和弹性。
这使得柔韧型聚氨酯涂料和粘合剂适用于一些需要高度耐磨性和抗冲击性的场合。
柔韧型聚氨酯涂料和粘合剂的应用领域非常广泛，包括汽车、航空航天、建筑、体育器材和工业设备等。
