风机吊装监理实施细则范本第一章总则第一条目的与任务为确保风机吊装工程的安全、质量和进度,规范监理工作,本实施细则制定。
本实施细则适用于风机吊装监理工作的全过程。
第二条主要任务1.制定监理计划:根据合同约定,制定详细的监理计划,明确风机吊装工程的监理任务、时间安排和工作内容,并报批。
2.监理文件:编制风机吊装的监理文件,包括监理细则、检验规程、考核表以及相关需求文件。
3.监理人员:监理人员应具备相关专业知识和经验,要求做到公正、公平、公开,严格遵守监理规定和行业准则。
4.监理工作程序:监理人员应熟悉风机吊装工程的施工图纸及技术规范,及时处理施工中出现的问题,提出解决方案,并在验收时严格按照规定进行检验。
5.工作记录:监理人员应及时记录风机吊装工程相关的施工情况,包括施工进度、质量问题、变更情况等。
第三条管理原则1.安全第一:安全是风机吊装工程的首要考虑因素,监理人员要时刻关注施工现场的安全风险,并及时提出安全措施。
2.质量为重:监理人员要对风机吊装工程的质量进行严格把关,确保按照相关技术规范和要求施工。
3.进度控制:监理人员要做好风机吊装工程的进度控制,及时发现施工延误的原因,并提出解决方案。
4.文件管理:监理人员要做好风机吊装工程的文件管理工作,确保文件的完整性和准确性。
5.信息共享:监理人员要及时向业主和施工方提供风机吊装工程的实施情况,保持良好的沟通和协调。
第二章监理计划第四条编制内容监理计划应包括以下内容:1.风机吊装工程的施工图纸和技术规范的详细说明。
2.风机吊装工程的监理任务、时间安排和工作内容。
3.监理人员的人员配置和工作责任。
4.监理工作的重点和难点问题。
5.风机吊装工程验收的相关要求。
第五条审批程序监理计划的编制和审批程序如下:1.监理人员按照监理要求编制监理计划,报监理工程师审批。
2.监理工程师审查监理计划是否符合监理要求,并根据工程实际情况进行合理调整。
3.监理工程师审批通过后,将监理计划予以批准,并通知监理人员按照计划组织监理工作。
风力发电机组安装工程监理细则一、概述风力发电是一种利用风能转化为电能的技术,其装备和工程施工具有复杂性和技术性强的特点。
为了保证风力发电机组安装工程的质量和安全,需要进行专业的监理工作。
本文将介绍风力发电机组安装工程监理的细则,包括监理的职责、工作范围和要求。
二、监理职责风力发电机组安装工程监理的职责包括但不限于以下几方面:1. 监督施工方的工作执行情况,确保施工符合设计要求和规范标准;2. 跟踪施工进度,及时发现和解决工程问题,保证工程按时完成;3. 检查并验收施工现场,确保施工安全、卫生和环保;4. 监控风力发电机组安装的关键技术参数,确保设备的安装质量;5. 协调各方利益相关者,共同推动工程进展;6. 提供技术咨询和解决方案,解决施工中的技术问题。
三、工作范围风力发电机组安装工程监理的工作范围主要包括以下几个方面:1. 施工方案审查:对施工方案进行详细审查,包括设备安装方案、施工工艺流程等;2. 施工现场巡查:定期或不定期对施工现场进行巡查,确保施工符合规范和安全要求;3. 资料管理:监理人员需要及时收集和整理施工过程中的资料,包括图纸、施工记录等;4. 进度控制:监督施工进度,确保工程按计划进行,及时发现并解决施工延误的问题;5. 质量监控:对风力发电机组的安装质量进行监控,包括设备的安装精度、焊接质量、螺栓紧固力等;6. 施工方案变更审批:对施工方案的变更申请进行审批,确保变更不影响工程的安全和质量;7. 竣工验收:参与风力发电机组安装工程的竣工验收工作,确保工程完成后符合规范和设计要求。
四、监理要求风力发电机组安装工程监理的工作需要满足以下要求:1. 监理人员应具备相关的专业知识和经验,熟悉风力发电技术和设备安装要求;2. 监理人员应遵守职业道德,保证监理工作的客观性和公正性;3. 监理人员应定期进行专业知识培训,保证跟上技术的发展和变化;4. 监理人员应及时向建设单位和施工方提出技术问题和建议,并及时解决施工中的技术问题;5. 监理报告应及时、准确地提交给建设单位,详细记录施工过程中的问题和解决方案;6. 监理人员应与建设单位和施工方保持良好的沟通和协作,共同推动工程的顺利进行。
工作行为规范系列风机吊装监理实施细则(标准、完整、实用、可修改)编号:FS-QG-18480风机吊装监理实施细则Detailed rules for implementation of fan hoisting supervision说明:为规范化、制度化和统一化作业行为,使人员管理工作有章可循,提高工作效率和责任感、归属感,特此编写。
根据《监理规划》和“风机吊装”施工的专业特点及监理工程师在各分项、分部工程中的具体要求、做法和签证手续等工作内容,特编此《风机吊装监理实施细则》不断的细化,为本工程风机塔筒、风机及其附属设备吊装作业提供合理地、可靠地技术性依据。
1、工程特点:1.1工程概况:1.1.1工程名称:华能沂水风电一期(49.5MW)工程1.1.2建设地点:山东省临沂市沂水县马站镇1.1.3工程结构:华能沂水风电一期(49.5MW)工程(以下简称“沂水风电工程”)由华能沂水风力发电有限公司投资开发建设,规划总装机容量49.5MW。
华能沂水风电场拟建设二期,本工程为其一期工程。
本期工程共安装33台(单机容量1500KW)风力发电机组,装机规模49.5MW,设计使用年限50年。
工程等别:参照《水电枢纽工程等级划分及设计安全标准》(DL5108-2003),工程等别为二级,主要建筑物级别为3级。
风机吊装:本工程共安装风机33台,型号为华锐1.5MW 风力发电机组。
风机塔架高度为70m,轮转直径82米,吊装部件主要有基础环、塔架(底段、中段、上段)、机舱、叶片、轮毂四大部分组成,风力发电机组设备的最重部件为风机机舱(57t/台),单个叶片长度为40.25m,风机设备吊装需2台吊车,较低位置零部件使用小吊车,大吊车用于重量大、位置高的零部件安装,吊装过程中水平位置变成垂直位置时,小吊车要配合大吊车工作。
吊装过程中现场需配置安全员、指挥员,吊装指挥员应站在明显位置,必须保持统一的指挥手势和信号,确保吊装作业安全。
风机吊装监理实施细则第一章总则第一条目的和依据为了确保风机吊装工程的安全、高效进行,保证人员和设备的安全,根据有关法律法规和技术标准,制定本细则。
第二条适用范围本细则适用于风机吊装监理过程中的各项工作,包括方案设计、施工现场管理和监督检验等。
第三条术语定义1.风机:指风力发电装置中的主要组成部分,包括风轮、发电机、转矩支撑等。
2.吊装:指将风机的主要组成部分从地面或其他位置提升至预定位置的作业。
3.监理:指由专业机构或个人对风机吊装工程实施的全过程进行监督、检验和评估的工作。
第四条规范性文件本细则适用的主要规范性文件有:1.国家标准《起重机械安全规程》2.国家标准《风电场施工与验收规范》3.风电工程施工与监理规范第二章风机吊装监理方案设计第五条风机吊装方案的编制1.风机吊装监理方案应该由专业的监理机构编制,内容应包含总体设计、安装方法和方案步骤等。
2.风机吊装方案应符合国家相关规定和标准。
第六条风机吊装方案的审查1.风机吊装方案应由专业的监理机构进行审查,审查内容应包括方案的合理性、安全性和可行性等。
2.对于不符合相关规定和标准的方案,监理机构应及时指出问题并要求修改。
第七条风机吊装方案的送审1.风机吊装方案经过审查后,监理机构应将其送审给相关部门,取得审批文件后方可施工。
第三章施工现场管理第八条施工现场的安全管理1.吊装施工现场要设置明显的警告标志,确保吊装区域的安全。
2.施工现场应设置专人负责各项安全措施的落实,包括日常检查、安全培训等。
第九条施工设备的合理布置1.吊车和起重机应满足相关规定和标准,同时要具备完备的使用文件和维护记录。
2.各种施工设备应合理布置,确保吊装作业的顺利进行。
第十条吊装过程的监督检验1.风机吊装过程中,监理机构要派专人进行监督、检测和记录,确保各项工作按照方案要求进行。
2.监督检验的内容包括但不限于吊装设备的验收、吊装过程中的安全措施、吊装速度和姿态等。
第四章监督检验和评估第十一条吊装设备的验收1.吊装设备在进入施工现场前,监理机构要进行验收,包括验收合格证明、使用说明书及维修保养记录等。

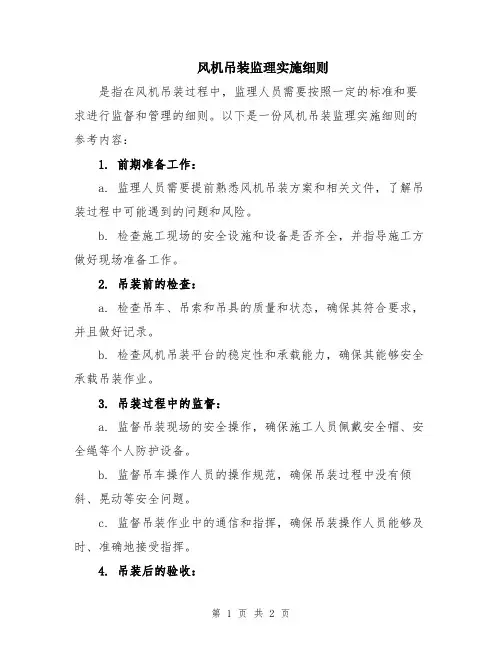

风机吊装监理实施细则
是指在风机吊装过程中,监理人员需要按照一定的标准和要求进行监督和管理的细则。
以下是一份风机吊装监理实施细则的参考内容:
1. 前期准备工作:
a. 监理人员需要提前熟悉风机吊装方案和相关文件,了解吊装过程中可能遇到的问题和风险。
b. 检查施工现场的安全设施和设备是否齐全,并指导施工方做好现场准备工作。
2. 吊装前的检查:
a. 检查吊车、吊索和吊具的质量和状态,确保其符合要求,并且做好记录。
b. 检查风机吊装平台的稳定性和承载能力,确保其能够安全承载吊装作业。
3. 吊装过程中的监督:
a. 监督吊装现场的安全操作,确保施工人员佩戴安全帽、安全绳等个人防护设备。
b. 监督吊车操作人员的操作规范,确保吊装过程中没有倾斜、晃动等安全问题。
c. 监督吊装作业中的通信和指挥,确保吊装操作人员能够及时、准确地接受指挥。
4. 吊装后的验收:
a. 检查风机吊装位置是否准确,吊装是否平稳、安全。
b. 检查吊装设备和吊具是否有损坏,若有损坏需及时记录和通知施工方。
5. 质量和安全控制:
a. 检查风机吊装相关材料的质量和数量,确保符合要求。
b. 检查施工方的质量和安全管理措施是否得到有效执行。
以上仅为一份风机吊装监理实施细则的参考内容,实际情况需要根据具体项目和施工要求进行调整和完善。
同时,监理人员还需要根据法律法规和相关标准进行操作,确保吊装过程中的安全和质量。
1.监理依据1.1 按中华人民共和国国家标准《风力发电机组装配和安装规范》GB/T 19568—2004规定执行。
1.2按照GB/T 19001《质量管理体系》要求(GB/T 19001—2000,ISO 9001,2000)执行。
1.3 按照GB/T 19071.1 《风力发电机组》异步发电机第一部分技术条件执行。
1.4 紧固件机械性能螺栓、螺钉、螺柱的安装按照GB/T 3098.1—2000规定执行。
1.5 遵照DL408.DL409电力工业部颁发的<电安生[1994]227号>《电业安全规程》、《热力和机械部分》的规定执行。
2.工程概况及特点2.1 风力发电机组是由基础环、塔架、机舱及轮毂、叶片、电机等部分组合而成。
2.2 塔架是由三节通过法兰螺栓连接为一体的塔筒组成,组装后的高度为65m。
2.2.1 塔架中部及下部2节塔筒的重量都在30t以上,上部塔筒的重量为24t左右。
2.2.2 轮毂、叶片的重量在30t以上。
2.2.3 由于风机主体都没在山粱上,这就给吊装工作造成很大的难度,故选择起吊设备为首选。
2.2.4 必须保证吊装场地有足够大的范围,且要求场地坚实平整。
2.2.5 由于塔架的体积大、重量重,应确保运输道路符合标准要求,而且要保证每一座风机之间的道路畅通无阻,便于吊装机械的转移。
2.2.6 由于风机的高度为65m,塔头又比较重,鉴于这些特殊性,固要求施工单位应选择300—400t吊车一台,50t汽车吊一台,便于在吊装过程中相互配合。
2.2.7 如果风机设备到位,吊装场地及吊装机械具备吊装条件,应制定风机吊装专项技术方案报总监签审,再报建设单位审批后可实施作业。
3.吊装风机设备应遵照的安全规程在风机吊装前,施工方应组织工人认真学习由电力工业部所颁发的《电业安全规程》(见1.5条)。
4.风机设备吊装的安全措施4.1 风机设备吊装应在制造厂家技术人员指导下进行,并控制下列各项4.1.1 在风机设备起吊前,施工方的专业人员应检查吊装机械的完好程度。
吊装作业安全监理实施细则第一章总则第一条根据《建筑施工项目安全管理条例》、《建设工程安全生产管理办法》以及相关标准规范,制定本细则,规范吊装作业安全监理工作,保障吊装作业的安全进行。
第二条吊装作业安全监理的任务是对吊装作业过程中的安全风险进行监测和控制,确保吊装作业的安全可靠进行。
第三条吊装作业安全监理的主要内容包括:筹备工作的审查、现场施工方案的审核、施工过程的监督、关键节点的检查和验收、吊装机械设备的实时监测等。
第四条吊装作业安全监理的依据包括国家相关法律法规、规范标准以及监理合同约定。
第五条本细则适用于工业、建筑、电力、交通等领域的吊装作业安全监理,不适用于生产过程中的内部物料搬运。
第六条吊装作业安全监理应由具备相应资质和经验的监理机构进行,监理人员应具备相关的专业知识和技能。
第七条吊装作业安全监理应与工程施工单位、施工总承包单位、设计单位等各方进行密切配合,形成合力,促进工程的安全进行。
第八条吊装作业安全监理应遵守监理机构的规章制度,严守工作纪律,保证监理工作的公正、独立、客观。
第二章筹备工作第九条吊装作业施工前,监理人员应对工程的吊装作业进行筹备工作的审查,包括施工单位的吊装作业计划、工程施工方案、吊装机械设备的选择和检测等。
第十条施工单位的吊装作业计划应详细说明吊装作业的施工方法、时间安排、施工人员和设备、安全措施等内容,并由监理人员进行审核。
第十一条工程施工方案应详细描述吊装施工过程中的各个环节和要点,包括吊装对象的预验收、吊装设备的布置、搭设临时起重梁架和安全防护措施等,并由监理人员进行审核。
第十二条吊装机械设备的选择和检测应符合国家相关标准和规范的要求,监理人员应对其进行实地验收,并记录相关数据和检测结果。
第十三条筹备工作的审查结果应在工程施工前形成书面报告,并进行备案。
第三章现场施工方案审核第十四条吊装作业现场施工方案应由施工单位在施工前向监理人员提交。
监理人员应对方案进行审核,包括吊装对象的设置、吊装机械设备的安装和调试、吊装的方法和步骤等。

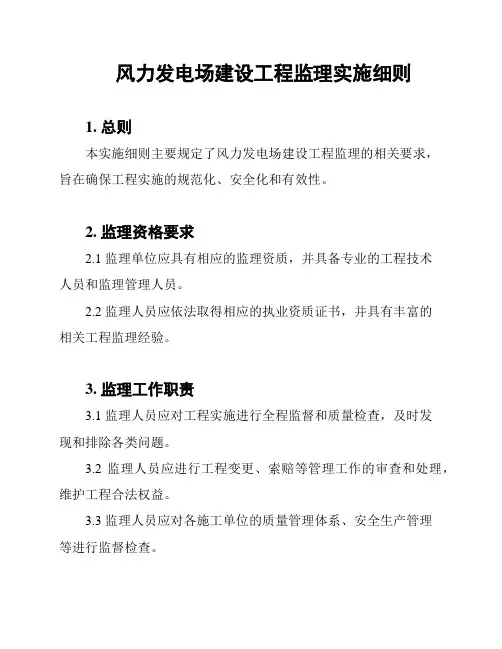

风力发电场建设工程监理实施细则1. 总则本实施细则主要规定了风力发电场建设工程监理的相关要求,旨在确保工程实施的规范化、安全化和有效性。
2. 监理资格要求2.1 监理单位应具有相应的监理资质,并具备专业的工程技术人员和监理管理人员。
2.2 监理人员应依法取得相应的执业资质证书,并具有丰富的相关工程监理经验。
3. 监理工作职责3.1 监理人员应对工程实施进行全程监督和质量检查,及时发现和排除各类问题。
3.2 监理人员应进行工程变更、索赔等管理工作的审查和处理,维护工程合法权益。
3.3 监理人员应对各施工单位的质量管理体系、安全生产管理等进行监督检查。
4. 监理工作程序4.1 施工前期,监理人员应认真审核各种工程文件、评审各项预算、监督招投标等。
4.2 施工中期,监理人员应制定日计划、周计划、月计划,按照规定时间对工程实施进行监督检查。
4.3 施工后期,监理人员认真制定工程竣工验收计划,并对工程进行全面验收。
5. 监理报告及备案5.1 监理人员每周向业主单位提交监理工作报告,详细描述工程实施情况和存在的问题,并提出解决对策。
5.2 监理报告应及时报送有关行政主管部门及行业协会备案,并提供相关证明材料。
6. 安全生产责任6.1 监理人员应切实履行安全监督职责,及时发现和纠正隐患。
6.2 监理人员应与承包方联合开展安全教育和培训,提高全员的安全意识。
6.3 监理人员应在发生重大安全事故时及时向业主单位报告,并协助处置和调查相关责任。
7. 总结风力发电场建设工程的有效监理,是确保工程质量和安全的关键。
监理人员应严格遵守相关规定,依法开展监督工作,保障项目的顺利进行。

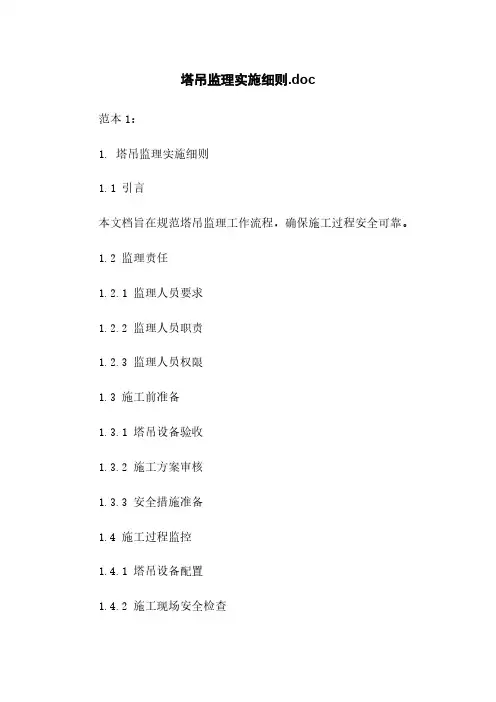

塔吊监理实施细则.doc范本1:1. 塔吊监理实施细则1.1 引言本文档旨在规范塔吊监理工作流程,确保施工过程安全可靠。
1.2 监理责任1.2.1 监理人员要求1.2.2 监理人员职责1.2.3 监理人员权限1.3 施工前准备1.3.1 塔吊设备验收1.3.2 施工方案审核1.3.3 安全措施准备1.4 施工过程监控1.4.1 塔吊设备配置1.4.2 施工现场安全检查1.4.3 监理操作记录1.5 施工管理1.5.1 协调各施工单位1.5.2 监督施工进度1.5.3 解决施工问题1.6 施工验收1.6.1 施工质量检查1.6.2 施工成果验收1.6.3 总结与归档1.7 监理报告与记录1.7.1 施工现场记录1.7.2 监理报告撰写1.7.3 监理文件归档1.8 安全责任追究1.8.1 安全事故处理1.8.2 违规行为处理1.8.3 安全责任追究附件:塔吊设备验收表、监理报告模板、施工方案审核表法律名词及注释:- 塔吊:指用于起重工作的大型机械设备,具有高度、力矩大、灵活性好等特点。
- 监理人员:负责对施工过程进行监督检查的专业人员。
- 施工方案:包括施工方法、施工步骤、安全措施等内容的详细计划。
- 施工验收:对施工成果进行检查,确认是否符合规定要求。
- 监理报告:监理人员对施工过程进行记录和总结的文档。
范本2:1. 塔吊监理实施细则1.1 引言本文档为塔吊监理实施细则,旨在明确塔吊监理的职责、工作流程和要求,确保施工过程安全可靠。
1.2 监理责任1.2.1 监理人员要求监理人员需持有合格的塔吊监理资格证书,并具备相关工作经验和技能要求。
1.2.2 监理人员职责监理人员的主要职责包括但不限于:- 监督施工现场的塔吊设备配置和使用情况;- 检查施工现场的安全措施是否符合要求;- 记录监理操作过程中的关键数据和事件;- 协调施工各方,解决施工过程中的问题。
1.2.3 监理人员权限监理人员在施工现场拥有必要的监理权力,可以要求停止不符合规范要求的工作,并及时向相关部门和责任人汇报。

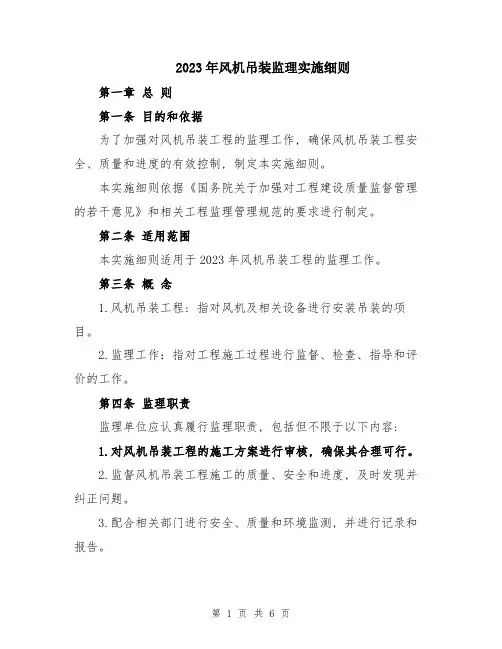

2023年风机吊装监理实施细则第一章总则第一条目的和依据为了加强对风机吊装工程的监理工作, 确保风机吊装工程安全、质量和进度的有效控制, 制定本实施细则。
本实施细则依据《国务院关于加强对工程建设质量监督管理的若干意见》和相关工程监理管理规范的要求进行制定。
第二条适用范围本实施细则适用于2023年风机吊装工程的监理工作。
第三条概念1.风机吊装工程: 指对风机及相关设备进行安装吊装的项目。
2.监理工作:指对工程施工过程进行监督、检查、指导和评价的工作。
第四条监理职责监理单位应认真履行监理职责, 包括但不限于以下内容:1.对风机吊装工程的施工方案进行审核, 确保其合理可行。
2.监督风机吊装工程施工的质量、安全和进度, 及时发现并纠正问题。
3.配合相关部门进行安全、质量和环境监测, 并进行记录和报告。
4.对各类施工资料、检验报告等进行审核和确认, 确保其真实可靠。
5.在施工现场进行巡视, 发现施工过程中的质量问题及时提出整改要求。
6.参与风机吊装工程的验收和竣工备案工作并进行评定。
7.提供解决工程施工中遇到的技术难题的建议和意见。
第二章工程前期准备第五条编制施工方案施工单位应根据实际情况和监理要求编制风机吊装工程施工方案, 并向监理单位报送。
施工方案应包括但不限于以下内容:1.吊装方案: 包括吊装方法、吊装设备、吊装方向和角度等。
2.安全措施: 包括施工期间的安全警示、人员安全培训和紧急救援措施等。
3.材料准备:包括所需吊装设备、吊装工具和辅助材料等。
4.进度安排:包括施工工序、施工节点和完成时间等。
第六条施工前的检查和试验施工单位应在吊装前对吊装设备进行检查和试验, 确保其达到安全使用要求, 并向监理单位提供检验报告和安全使用证书。
监理单位应对施工前的检查和试验进行审核和确认, 并提出必要的补充要求。
第七条施工组织设计施工单位应根据风机吊装工程的实际情况编制施工组织设计, 并向监理单位报送。
施工组织设计应包括但不限于以下内容:1.施工人员: 包括施工人员的数量、专业和资质等。

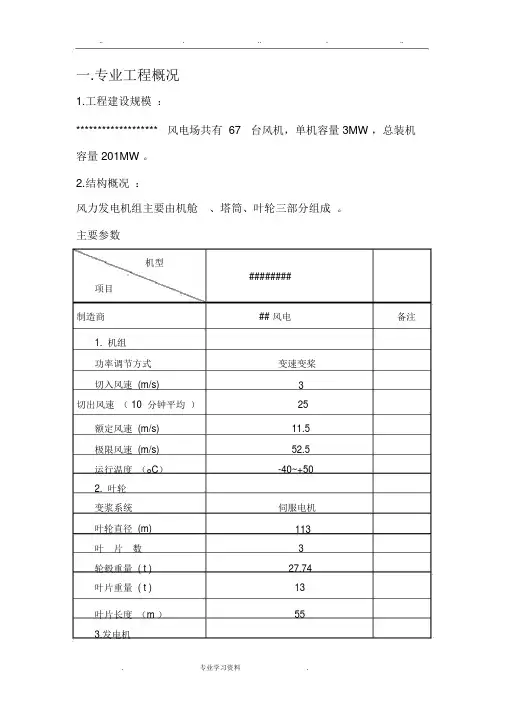

一.专业工程概况1.工程建设规模:******************* 风电场共有 67台风机,单机容量 3MW ,总装机容量 201MW 。
2.结构概况:风力发电机组主要由机舱、塔筒、叶轮三部分组成。
主要参数机型########项目制造商## 风电备注1. 机组功率调节方式变速变桨切入风速 (m/s)3切出风速( 10 分钟平均)25额定风速 (m/s)11.5极限风速 (m/s)52.5运行温度(o C)-40~+502. 叶轮变浆系统伺服电机叶轮直径 (m)113叶片数3轮毂重量 ( t )27.74叶片重量 ( t )13叶片长度(m )553.发电机类型双馈异步感应电机额定功率 (kW)2081输出电压 (V)690频率 (HZ)50/601200/600-1400(50HZ)额定转速 (rpm)1440/800-1600(60HZ)功率因数容性 0.9- 感性 0.94.齿轮箱结构 2 级行星轮 +1 级平行轴齿轮5.塔筒塔筒节数4塔架类型锥筒式塔架高度(m )90下段93中下段 68塔筒重量 (t)中上段54上段 51下段14.377中下段 19.96塔筒高度 (m)中上段22.32上段 30.42 3.参建单位:建设单位:*********设计单位:*********监理单位:********施工单位:********二、安全监理依据1、中华人民共和国安全生产法2、建设工程安全生产管理条例3、安全生产许可证条例4、特种作业人员安全技术培训考核管理规定5、工程建设标准强制性条文6、厂家的技术,安全要求7、安全监理标准8、本工程监理规划、安全监理规划9、与建设单位签订的监理委托合同10、建设单位与施工单位签订的施工合同11、建设工程安全监理规程三、安全监理目标采取有效措施,预防为主加强检查发现安全问题和监督消除安全事故隐患达到无重大安全责任事故。
四、安全监理内容(一)、施工准备阶段重点抓好一学二督促九审查工作。
风电工程监理实施细则一、监理范围风电工程监理实施细则旨在规范和指导风电工程的监理工作,确保风电项目的质量、进度和安全。
二、监理职责1. 监督施工过程:监理人员需对风电工程的施工过程进行监督,确保施工符合合同约定和相关标准,防止违规行为或低质量施工;2. 质量控制:监理人员需检查风电工程的关键环节和节点,确保施工质量符合合同约定和相关标准;3. 进度管理:监理人员需跟踪项目进度,及时发现和解决施工进度延迟或其他问题;4. 安全监管:监理人员需对风电工程的施工安全情况进行监督,并提出改善意见和措施;5. 施工文件审核:监理人员需审查承包商提交的施工文件,包括施工图纸、技术方案等,确保符合要求;6. 变更管理:监理人员需对工程变更进行评估和审核,确保变更合理、合规;7. 现场协调:监理人员需积极协调施工方、设计方和相关单位,解决施工过程中的问题和纠纷。
三、监理程序1. 施工前期准备- 确定监理方案和监理计划;- 审查承包商的施工组织设计、人员配置和技术方案;- 对施工现场进行勘察和评估。
2. 施工阶段- 对施工现场进行日常监理,包括检查施工进度、质量和安全;- 审查和记录施工方的质量检验报告和验证资料;- 与施工方和设计方进行沟通协调,解决现场问题。
3. 竣工阶段- 对已完成的工程进行验收,并出具相关验收报告;- 审查竣工资料和文件,确保相应手续和文件齐全;- 组织竣工验收会议,参与评审工程质量。
四、监理报告监理人员需根据实际情况,撰写监理报告,报告内容包括但不限于以下几个方面:1. 工程进展情况:包括施工进度、工程量完成情况等;2. 质量控制情况:包括工程质量验收情况、施工过程中发现的质量问题等;3. 安全管理情况:包括事故发生情况、施工现场安全状况等;4. 变更管理情况:包括工程变更的评估和审核情况。
五、监理验收1. 施工质量验收:监理人员需组织对风电工程的施工质量进行验收,确保施工符合合同约定和相关标准;2. 安全验收:监理人员需对风电工程的施工安全情况进行验收,并提出改进建议;3. 竣工验收:监理人员需组织竣工验收会议,参与评审工程质量,出具相应的验收报告。
风电场工程监理实施细则施工设备安装与调试要点一、引言风电场工程是清洁能源领域的重要组成部分,而工程监理在风电场建设中扮演着至关重要的角色。
本文将针对风电场工程中的设备安装与调试环节,重点介绍监理实施细则以及要点,以确保风电场项目的安全与高效。
二、设备安装1. 施工前的准备工作在风电场工程中,设备安装前的准备工作至关重要。
监理人员应确保所有施工人员具备相关技能和证书,并对设备进行清点、查验。
此外,还需核实所需材料的到位情况,确保施工现场的环境、道路条件等均符合安全要求。
2. 安装桩基风电场的风力发电机通常需要建立在坚固的桩基上,以确保设备的稳定性。
在安装桩基时,监理人员应对桩基的施工进展、材料的质量以及工艺操作的合规性进行全面监控与检查。
3. 安装风力发电机塔筒风力发电机塔筒的安装是风电场工程中的重要一环。
监理人员需确保塔筒的质量符合要求,并对安装过程进行全程监督,包括吊装、焊接等环节,确保安装的牢固性和稳定性。
4. 安装叶片及机舱在安装风机叶片及机舱时,监理人员需关注叶片的质量和位置,确保其与塔筒的连接稳固可靠。
此外,还应监督机舱内各设备的安装和布置,确保符合设计要求。
5. 安装电缆及开关设备电缆及开关设备的安装对于风电场工程的电力传输至关重要。
在安装过程中,监理人员需要仔细检查电缆及设备的连接质量,确保线路的可靠性和安全性。
三、设备调试1. 检查设备状态在设备安装完成后,监理人员需要对各设备进行全面检查,确保其状态良好,无任何损坏或故障。
若发现问题,应及时与施工方进行沟通,并确保问题得到解决后再进行下一步操作。
2. 功能测试各设备的功能测试是必不可少的环节。
监理人员需确保风力发电机的启停、转向、限位等功能正常,机舱内的电气设备运行稳定,以及电力传输线路的通畅性。
3. 参数调整监理人员需要对各设备的参数进行调整,确保其工作状态处于最佳状态。
这包括风力发电机的功率、转速、荷载等参数的调整,以及机舱内各设备的电流、电压等参数的合理设置。
风力发电工程监理细则一、引言风力发电工程监理细则是为了确保风力发电项目的设计、施工和运行过程中的合规性、安全性以及质量和效益的最大化而制定的。
本细则旨在规定监理人员在风力发电工程中的职责和要求,以及各阶段的监理内容和流程。
二、监理范围和职责1. 设计阶段监理设计阶段监理的职责包括但不限于:(1)审查和评估风力发电项目的设计方案,确保其符合相关法规和标准;(2)检查风力发电机组及相关设备的选型与配置,确保其符合设计要求;(3)确认风力发电工程的建设、安装和调试方案,并提出合理的改进建议;(4)监督设计单位的设计文件编制和交付,确保其准确、完整和规范;(5)参与设计变更的审批和管理,并提供相应的技术咨询和支持。
2. 施工阶段监理施工阶段监理的职责包括但不限于:(1)审查施工图纸和技术文件,确保其符合设计要求;(2)监督工程建设过程中的施工质量和施工进度,及时发现和纠正问题;(3)协调监理和施工单位之间的沟通和配合,确保施工工艺的规范执行;(4)监督施工单位的安全生产工作,确保施工现场的安全和环保;(5)记录施工过程中的关键节点,编制监理报告和工程质量评估。
3. 运维阶段监理运维阶段监理的职责包括但不限于:(1)制定风力发电机组和设备的定期巡检和维护计划,确保其正常运行;(2)监督运行单位的运维管理,包括设备的维修和更换;(3)收集、整理和分析风力发电机组的运行数据,评估设备的性能和运行效率;(4)定期检查和评估风力发电工程的安全和环保状况;(5)参与项目的技术改造和升级,提供相应的技术支持和咨询。
三、监理流程本细则规定的监理流程包括但不限于以下几个环节:1. 筹备阶段监理流程:(1)确定监理合同和监理计划;(2)召开项目启动会议,明确监理任务和职责;(3)组织监理人员进行培训和技术交流。
2. 设计阶段监理流程:(1)审查和评估设计方案,提出合理的修改建议;(2)监督设计文件的编制和交付;(3)参与设计变更的审批和管理。
风机吊装监理实施细则
是指对风机吊装工程进行监理的具体细则和实施规定。
以下是一些可能包括在风机吊装监理实施细则中的内容:
1. 监理人员资质要求:规定监理人员需要具备相关专业知识和资质要求,如工程监理师证书等。
2. 监理范围和责任:明确风机吊装工程监理的范围和责任,包括对施工方的监督、材料和设备的验收等。
3. 施工方案审查:监理人员需要审查施工方提交的吊装方案和相关施工图纸,确保其符合设计要求和标准规范。
4. 施工现场检查:监理人员需定期或不定期进行现场检查,检查吊装工程的施工质量、安全措施、施工进度等。
5. 设备验收管理:监理人员需要对吊装设备的选型、配置和验收进行审核,确保设备符合相关标准和规范。
6. 安全管理:监理人员需对吊装工程的安全措施和操作规程进行检查和监督,确保施工过程中的安全性。
7. 质量管理:监理人员需对吊装工程的质量进行监督和验收,确保吊装工程符合设计要求和相关标准。
8. 文件和报告管理:监理人员需要编制相关监理文件和报告,如监理意见、施工质量报告等,确保监理过程的记录和沟通。
以上是可能包括在风机吊装监理实施细则中的内容,具体细则的编制和实施应根据项目的具体情况和相关法律法规进行制定。
1 / 4
最新整理风力发电机塔筒吊装工程专业监理实施细则
1总则
1.1目的:为了全面落实“监理规划”中对风力发电机、塔筒吊装工程有关的
进度控制、质量控制、投资控制和安全文明施工控制的各项内容和要求,明确
监理工程师在监理作业中的职责和权利,确保所监理工程目标的顺利实现,特
制定本细则。
1.2使用范围
本细则适用于东北新能源北票北塔子风力发电厂实行全过程、全方位监理
方式的工程。
1.3引用标准及编制依据
1.3.1工程委托监理合同
1.3.2北塔子风力发电厂的风机、塔筒吊装施工合同
1.3.3本工程建设监理规划
1.3.4?建设工程监理规范?(GB50319-2000)
1.3.5?建筑工程施工质量验收统一标准?(GB50204-20xx)
1.3.6?钢结构工程施工质量验收规范?(GB50205-20xx)
1.3.7?电力建设施工及验收技术规范?(DL/T5007-20xx)
1.3.8?电力建设施工质量验收及评定规程?第1部分,土建工程DL/T5210-
20xx
1.3.9塔筒厂家的设备组装技术文件、设计文件及验收标准
1.3.10?电力建设安全健康与环境管理的若干规定?(20xx-01-21实施)
1.3.11?风力发电场项目建设工程验收规范?(DL/5191-20xx)
2 / 4
1.3.12?建设工程项目管理规范?(GB50326-20xx)
1.3.13?建设工程文件归档规范?(GB/T50328-20xx)1.3.14?特种设备安全
监察条例?
2内容及要求
2.1工程概况:
东北新能源北票北塔子风力发电厂一期工程安装xxxx0千瓦风力发电机组
33台,总装机容量为4.95万千瓦,一期工程于20xx年10月开工,造价人才
wang <http://zj.job2299 />计划于20xx年10月1日并wang发电。
2.2工程参建单位
(1)、建设单位:中电投东北新能源发展有限公司(2)、设计单位:辽
宁电力勘察设计院
(3)、监理单位:黑龙江润华电力工程项目管理有限公司(4)、施工单
位:辽宁安泰电力建设有限公司、中国石化集团第四建设公司、东北送变电公
司
3.监理范围,监理目标及主要工作内容
3.1监理范围
3.1.1监理工程范围:风机、塔筒吊装、组装全过程监控(1)、在施工单位
进驻现场施工之前,首先审查施工单位的资质是否合格,技术力量能否满足现
场施工需要,特殊工种是否持证上岗,特种工种资质是否在有效期,经过三级
教育考试合格者方可进场,审查施工单位的机械力量能否满足施工现场需要,
机械设备完好率怎样及吊车的负荷试验报告。
(2)、审查施工单位的施工组织设计及作业指导书。
(3)、验证厂家到货清单是否与所到货是否一致及所到的部件合格证。
(4)、检查土建与安装的交接单是否填好,检查基础环的法兰平面是否完
好,基础环内外是否清理干净,确认合格后方可组装,塔筒与基础环、塔筒与
3 / 4
塔筒相连必须涂抹密封胶,监理工程师论坛<http://bbs.job2299 />以防灰
尘。
(5)、在风机塔筒吊装、组装之前,检查塔筒、机舱、发电机、叶轮与桨
叶在出厂和运输过程中是否有缺陷和碰伤之处,确认合格后方可吊装。
(6)、监督检查各部件的安装,相连的螺栓是否按设计要求及规范和厂家
安装的说明紧固,电动扳手一次、液压力矩不得少于三次,必须达到所规定
值。
(7)、在上相连螺栓时检查螺栓孔是否有锈蚀的地方,如存在锈蚀必须喷
锌,以防腐蚀。
(8)、在安装第二节时必须检查爬梯的方向及电缆支架的方向是否一致,
螺栓的紧固与螺孔的检查与第6条第7条一致。
(9)、在安装机舱时,检查机舱内的设备是否有碰撞之处,各部件的螺栓
是否牢固,机舱与护罩相连处必须用密封胶封住,以免进入灰尘及风化,机舱
与塔筒相连的螺栓紧固与第6、7条一致。
(10)、发电机吊装之前必须检查发电机是否有水及灰尘,定轴法兰与动
轴法兰更不得有油垢,如存在必须清理干净。
(11)、叶轮的安装,在安装桨叶之前必须检查桨叶内是否有遗物,桨叶
在出厂和运输过程中是否有外伤,桨叶外部灰尘清理干净方可安装,螺栓的紧
固同第6、7条一致。
(12)、风机塔筒吊装时遇6级以上大风禁止吊装作业。
(13)、塔筒内外爬梯必须安装牢固可靠,在敷设电缆时必须按规范执
行,横平竖直。
(14)、紧固各法兰相连螺栓时必须对角紧固,以防受力不均。
3.1.2监理作业范围
(1)、审查吊装、组装所用材料构件的材质级出厂合格证。
4 / 4
(2)、审查施工单位的施工组织设计及施工方案、作业指导书。
(3)、审查施工单位的安装质量记录及报验。
(4)、协调组织施工,搞好施工进度。
(5)、严格控制工程结算,未完成的项目坚决扣除。
(6)、认真协调施工方与业主的互相沟通,争取把工作搞的更顺利。
(7)、认真落实土建与安装的交接,做到未办交接手续不许安装。
3.2监理目标
3.2.1认真按“四控两管一协调”的规定,以优质的服务赢得业主满意,满足
工程进度要求。
3.2.2进度控制目标:保证施工计划及时完成,满足工程进度要求。
3.2.3质量控制目标:分项工程合格率100%,分部工程合格率100%,单
位工程合格率100%,争取达到优良工程。
3.2.4投资控制目标:确保工程款项支付控制在承包合同价内。
