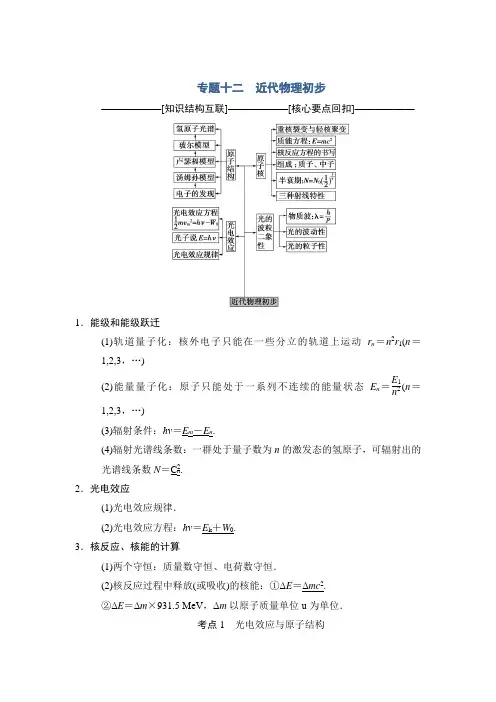

专题十二 近代物理初步——————[知识结构互联]——————[核心要点回扣]——————1．能级和能级跃迁(1)轨道量子化：核外电子只能在一些分立的轨道上运动r n ＝n 2r 1(n ＝1,2,3，…)(2)能量量子化：原子只能处于一系列不连续的能量状态E n ＝E 1n 2(n ＝1,2,3，…)(3)辐射条件：hν＝E m －E n .(4)辐射光谱线条数：一群处于量子数为n 的激发态的氢原子，可辐射出的光谱线条数N ＝C 2n .2．光电效应(1)光电效应规律．(2)光电效应方程：hν＝E k ＋W 0.3．核反应、核能的计算(1)两个守恒：质量数守恒、电荷数守恒．(2)核反应过程中释放(或吸收)的核能：①ΔE ＝Δmc 2.②ΔE ＝Δm ×931.5 MeV ，Δm 以原子质量单位u 为单位．考点1 光电效应与原子结构(对应学生用书第63页)■品真题·感悟高考……………………………………………………………·[考题统计]五年4考：2018年Ⅲ卷T192018年Ⅰ卷T35(1)2018年Ⅰ卷T35(1)、Ⅱ卷T35(1)[考情分析]1．该考点考查的重点是光电效应规律及爱因斯坦光电效应方程的应用．2．复习中要注意掌握有关光电效应现象的四类图象的特点及图线的斜率、截距的意义．3．不清楚光电效应的发生是光的频率决定还是光的强度决定易出错．4．光电流、饱和光电流与光的强度、光电管两端的正向电压大小的关系不清易出错．5．不明白能级之间跃迁与处于某能级的原子发生电离的区别易出错．1．(光电效应及方程)(多选)(2018·Ⅲ卷T19)在光电效应实验中，分别用频率为νa、νb的单色光a、b照射到同种金属上，测得相应的遏止电压分别为U a和U b、光电子的最大初动能分别为E k a和E k b.h为普朗克常量．下列说法正确的是()A．若νa>νb，则一定有U a＜U bB．若νa>νb，则一定有E k a＞E k bC．若U a＜U b，则一定有E k a＜E k bD．若νa>νb，则一定有hνa－E k a＞hνb－E k b[题眼点拨]①“同种金属”说明逸出功相同；②“遏止电压为U a和U b、最大初动能分别为E k a和E k b”说明U a e＝E k a，U b e＝E k b.BC[光电效应中遏止电压与最大初动能之间的关系为eU＝E k，根据光电效应方程可知E k＝hν－W0，若νa＞νb，则E k a＞E k b，U a＞U b，选项A错误，选项B正确；若U a＜U b，则E k a＜E k b，选项C正确；由光电效应方程可得W0＝hν－E k，则hνa－E k a＝hνb－E k b，选项D错误．](2018·Ⅰ卷T35(1)改编)现用某一光电管进行光电效应实验，当用某一频率的光入射时，有光电流产生．下列说法正确的是()A．保持入射光的频率不变，入射光的光强变大，饱和光电流变大B．入射光的频率变高，饱和光电流变大C．入射光的频率变高，光电子的最大初动能变大D．保持入射光的光强不变，不断减小入射光的频率，始终有光电流产生AC[产生光电效应时，光的强度越大，单位时间内逸出的光电子数越多，饱和光电流越大，说法A正确．饱和光电流大小与入射光的频率无关，说法B错误．光电子的最大初动能随入射光频率的增加而增加，与入射光的强度无关，说法C正确．减小入射光的频率，如低于极限频率，则不能发生光电效应，没有光电流产生，说法D错误．]2．(光的波粒二象性)(多选)(2018·Ⅱ卷T35(1)改编)实物粒子和光都具有波粒二象性．下列事实中突出体现波动性的是________．A．电子束通过双缝实验装置后可以形成干涉图样B．β射线在云室中穿过会留下清晰的径迹C．人们利用慢中子衍射来研究晶体的结构D．人们利用电子显微镜观测物质的微观结构ACD[电子束具有波动性，通过双缝实验装置后可以形成干涉图样，选项A正确．β射线在云室中高速运动时，径迹又细又直，表现出粒子性，选项B错误．人们利用慢中子衍射来研究晶体的结构，体现出波动性，选项C正确．电子显微镜是利用电子束工作的，体现了波动性，选项D正确．] ■释疑难·类题通法…………………………………………………………………·1．光电效应的“两条线索”和“两个对应关系”(1)两条线索：(2)两条对应关系：2．用图象表示光电效应方程(1)极限频率：图线与ν轴交点的横坐标ν0.(2)逸出功：图线与E k轴交点的纵坐标的值W0＝E.(3)普朗克常量：图线的斜率k＝h.3．原子能级跃迁的三个关键问题(1)原子跃迁时，所吸收或释放的光子能量只能等于两能级之间的能量差，即ΔE＝hν＝|E初－E末|.(2)原子电离时，所吸收的能量可以大于或等于某一级能量的绝对值．(3)一群氢原子和一个氢原子不同．只有大量的处于n能级上的氢原子，发射光子的种类才有：N＝C2n＝n(n－1)2.■对考向·高效速练…………………………………………………………………..·考向1光电效应1．(2018·泰安市高三第一轮复习质量检测)如图12-1所示是光电管的原理图，已知当有波长为λ0的光照到阴极K上时，电路中有光电流，则()图12-1A．若增加电路中电源电压，电路中光电流一定增大B．若将电源极性反接，电路中一定没有光电流产生C．若换用波长为λ1(λ1>λ0)的光照射阴极K时，电路中一定没有光电流D．若换用波长为λ2(λ2<λ0)的光照射阴极K时，电路中一定有光电流D[光电流的强度与入射光的强度有关，当光越强时，光电子数目会增多，初始时电压增加光电流可能会增加，当达到饱和光电流后，再增大电压，则光电流也不会增大了，故A错误；将电路中电源的极性反接，电子受到电场阻力，到达A极的数目会减小，则电路中电流会减小，甚至没有电流，故B错误；若换用波长为λ1(λ1>λ0)的光的频率有可能大于极限频率，电路中可能有光电流，故C错误；若换用波长为λ2(λ2<λ0)的光的频率一定大于极限频率，电路中一定有光电流，故D正确．所以D正确，A、B、C错误．](多选)(2018·衡水中学七调)用甲、乙两种单色光照射同一金属做光电效应实验，发现光电流与电压的关系如图所示．已知普朗克常量为h，被照射金属的逸出功为W0，遏止电压为U C，电子的电荷量为e，则下列说法正确的是()A．甲光的强度大于乙光的强度B．甲光的频率大于乙光的频率C．甲光照射时产生的光电子初动能均为eU cD．乙光的频率为W0＋eU chAD[根据光的强度越强，则光电子数目越多，对应的光电流越大，即可判定甲光的强度较大，选项A正确；由光电效应方程12m v2＝hν－W，12m v2＝U c e，由图可知，甲、乙的截止电压相同，故甲、乙的频率相同，选项B 错误；甲光照射时产生的光电子的最大初动能均为eU c，选项C错误；根据12m v2＝hν－W＝U c e，可得ν＝U c e＋W0h，选项D正确．故选A、D.]考向2光的波粒二象性2．(多选)(2018·天津市红桥区期末)下列说法正确的是()【导学号：19624147】A．光的干涉和衍射现象说明光具有波动性B．光电效应现象说明光具有粒子性，光子具有能量C．康普顿效应说明光具有粒子性，光子具有动量D．黑体辐射的实验规律说明在宏观世界里能量是连续的ABC[光的干涉和衍射现象说明光具有波动性，故A正确．光电效应现象、康普顿效应说明光具有粒子性；光电效应表明光子具有能量，康普顿效应表明光子除了具有能量之外还具有动量，故B、C正确．黑体辐射的实验规律说明宏观世界里能量是量子化的，不连续的，故D错误．故选A、B、C.]考向3氢原子能级结构及跃迁3．(2018·甘肃省高三第二次诊断考试)如图12-2为氢原子的能级示意图，现有大量的氢原子处于n＝4的激发态，当原子向低能级跃迁时辐射出若干不同频率的光．关于这些光下列说法正确的是()图12-2A．最容易发生衍射现象的光是由n＝4能级跃迁到n＝1能级产生的B．频率最小的光是由n＝2能级跃迁到n＝1能级产生的C．这些氢原子总共可辐射出3种不同频率的光D．用n＝2能级跃迁到n＝1能级辐射出的光去照射逸出功为6.34 eV的金属铂能发生光电效应D[由n＝4能级跃迁到n＝3能级产生的光，能量最小，波长最长，因此最容易表现出衍射现象，故A错误；由能级差可知能量最小的光频率最小，是由n＝4能级跃迁到n＝3能级产生的，故B错误；处于n＝4能级的氢原子能发射n(n－1)2＝6种频率的光，故C错误；由n＝2能级跃迁到n＝1能级辐射出的光的能量为ΔE＝－3.4 eV－(－13.6) eV＝10.2 eV，大于6.34 eV，能使金属发生光电效应，故D正确．]1.(2018·北京市丰台区二模)关于玻尔建立的氢原子模型，下列说法正确的是()A．氢原子处于基态时，电子的轨道半径最大B．氢原子在不同能量态之间跃迁时可以吸收任意频率的光子C．氢原子从基态向较高能量态跃迁时，电子的动能减小D．氢原子从基态向较高能量态跃迁时，系统的电势能减小C[氢原子处于基态时，电子的轨道半径最小，故A错误；由hν＝E m－E n知氢原子在不同能量态之间跃迁时只可以吸收特定频率的光子，故B错误；氢原子从基态向较高能量态跃迁，电子距离氢原子核的距离增大，匀速圆周运动的半径增大，线速度减小，动能减小，C正确；氢原子从基态向较高能量态跃迁时，电子距离氢原子核的距离增大，电场力做负功，电势能增大，D错误．]2.(多选)(2018·黑龙江省实验中学二模)如图1为玻尔为解释氢原子光谱画出的氢原子能级示意图，一群氢原子处于n＝4的激发态，当它们自发地跃迁到较低能级时，以下说法符合玻尔理论的有()A．电子轨道半径减小，动能增大B．氢原子跃迁时，可发出连续不断的光谱线C．由n＝4跃迁到n＝1时发出光子的频率最小D．金属钾的逸出功为2.21 eV，能使金属钾发生光电效应的光谱线有4条AD[氢原子从第4能级向低能级跃迁时，原子的能量减小，电子的轨道半径减小，动能增大，电势能减小，故A正确；能级间跃迁时辐射或吸收的光子能量必须等于两能级间的能级差，则氢原子跃迁时，发出不连续的光谱线，故B错误；由n＝4跃迁到n＝1时辐射的光子能量最大，发出光子的频率最大，故C错误；一群处于第4能级的氢原子跃迁到较低能级时可以放出6条光谱线，能量大于2.21 eV的光谱线有4条，故D正确．]考点2核反应方程及核能的计算(对应学生用书第64页)■品真题·感悟高考……………………………………………………………·[考题统计]五年8考：2018年Ⅰ卷T17、Ⅱ卷T152018年Ⅱ卷T35(1)、Ⅲ卷T35(1)2018年Ⅰ卷T35(1)、Ⅱ卷T35(1)2018年ⅠT35(1)、Ⅱ卷T35(1)[考情分析]1．该考点是高考中的热考点，主要考查核衰变规律、三种射线特性、核反应方程及核能的计算．2．掌握核反应过程中必须遵守的两大守恒规律及核能计算的两种途径是关键．3．半衰期是大量原子核衰变的统计规律，对少量原子核的衰变不适用．4．核反应过程中满足质量数守恒而不是质量守恒．5．并不是生成物中有42He的就是α衰变，有0－1e的就是β衰变．3．(原子核的衰变和半衰期)(2018·Ⅱ卷T15)一静止的铀核放出一个α粒子衰变成钍核，衰变方程为23892U→23490Th＋42He.下列说法正确的是()A．衰变后钍核的动能等于α粒子的动能B．衰变后钍核的动量大小等于α粒子的动量大小C．铀核的半衰期等于其放出一个α粒子所经历的时间D．衰变后α粒子与钍核的质量之和等于衰变前铀核的质量[题眼点拨]“静止的铀核”说明铀核衰变前初动量为零，衰变后钍核与α粒子合动量也为零．B[衰变过程遵守动量守恒定律，故选项A错，选项B对．根据半衰期的定义，可知选项C错．α衰变释放核能，有质量亏损，故选项D错．](2018·Ⅰ卷T35(1)改编)关于天然放射性，下列说法正确的是________．A．所有元素都可能发生衰变B．放射性元素的半衰期与外界的温度无关C．放射性元素与别的元素形成化合物时仍具有放射性D．α、β和γ三种射线中，γ射线的穿透能力最强BCD[自然界中绝大部分元素没有放射现象，选项A错误；放射性元素的半衰期只与原子核结构有关，与其他因素无关，选项B、C正确；α、β和γ三种射线电离能力依次减弱，穿透能力依次增强，选项D正确．] 4．(核反应方程与核能计算)(2018·Ⅰ卷T17)大科学工程“人造太阳”主要是将氘核聚变反应释放的能量用来发电．氘核聚变反应方程是：21H＋21H→32He＋10n.已知21H的质量为2.013 6 u，32He的质量为3.015 0 u，10n的质量为1.018 7 u,1 u＝931 MeV/c2.氘核聚变反应中释放的核能约为()A．3.7 MeV B．3.3 MeVC．2.7 MeV D．0.93 MeVB[在核反应方程21H＋21H→32He＋10n中，反应前物质的质量m1＝2×2.013 6 u＝4.027 2 u，反应后物质的质量m2＝3.015 0 u＋1.018 7 u＝4.023 7 u，质量亏损Δm＝m1－m2＝0.018 5 u．则氘核聚变释放的核能为E＝931×0.0185 MeV≈3.3 MeV，选项B正确．](2018·Ⅲ卷T35(1)改编)一静止的铝原子核2713Al俘获一速度为1.0×118 m/s的质子p后，变为处于激发态的硅原子核2814Si*.下列说法正确的是________．A．核反应方程为p＋2713Al→2814Si*B．核反应过程中系统动量守恒C．核反应前后核子数相等，所以生成物的质量等于反应物的质量之和D．硅原子核速度的数量级为118 m/s，方向与质子初速度的方向一致ABD[核反应过程中遵循质量数守恒和电荷数守恒，核反应方程为p＋2713Al→2814Si*，说法A正确．核反应过程中遵从动量守恒和能量守恒，说法B 正确．核反应中发生质量亏损，生成物的质量小于反应物的质量之和，说法C错误．根据动量守恒定律有m p v p＝m Si v Si，碰撞后硅原子核速度的数量级为118 m/s，方向与质子初速度方向一致，说法D正确．]■熟技巧·类题通法…………………………………………………………………·1．四种核反应(1)衰变：放射性元素的原子核自发放出某种粒子后变成新的原子核的变化．Y＋42He①α衰变方程：A Z X→A－4Z－2α衰变实质：2个质子和2个中子结合成一个氦核②β衰变方程：A Z X→A Z＋1Y＋0－1e衰变实质：1个中子转化为1个质子和1个电子(2)原子核的人工转变：用人工的方法，使原子核在其他粒子的轰击下产生新原子核的过程．①质子的发现：147N＋42He→178O＋11H(卢瑟福)②中子的发现：94Be＋42He→126C＋10n(查德威克)(3)裂变：一个重核分裂成两个中等质量的核，这样的核反应叫作裂变．235U＋10n→14456Ba＋8936Kr＋310n92(4)聚变：两个轻核结合成质量较大的核，这样的核反应叫作聚变．2H＋31H→42He＋10n＋17.6 MeV12．书写核反应方程的原则及方法(1)无论何种核反应方程，都必须遵守电荷数守恒和质量数守恒(注意：不是质量守恒)，有些核反应方程还要考虑能量守恒及动量守恒．(2)核反应过程一般是不可逆的，所以核反应方程只能用单向箭头“→”表示反应进行的方向，不能把箭头写成等号．(3)核反应的生成物一定要以实验为基础，不能凭空地只依据两个守恒规律杜撰出生成物来写核反应方程．3．计算核能的方法(1)根据爱因斯坦质能方程，用核反应的质量亏损的千克数乘以真空中光速c的平方，即ΔE＝Δmc2(J)．(2)根据1原子质量单位(u)相当于931.5兆电子伏(MeV)能量，用核反应的质量亏损的原子质量单位数乘以931.5 MeV，即ΔE＝Δm×931.5(MeV)．(3)如果核反应时释放的核能是以动能形式呈现，则核反应过程中系统动能的增量即为释放的核能．■对考向·高效速练…………………………………………………………………..·考向1原子核的衰变和半衰期4．(2018·常德市高三模拟)某一放射性物质发生衰变时放出α、β、γ三种射线，让这三种射线进入磁场，运动情况如图12-3所示，下列说法正确的是()图12-3A．该放射性物质的半衰期随温度的升高会增大B．C粒子是原子核的重要组成部分C．A粒子一定带正电D．B粒子的穿透性最弱C[半衰期由原子核本身决定，与外界因素无关，故A错误；由图可知C 粒子为电子，而原子核带正电，故B错误；由左手定则可知，A粒子一定带正电，故C正确；B粒子为γ射线，穿透性最强，故D错误．] 5．(2018·宝鸡市一模)放射性同位素钍23290Th经一系列α、β衰变后生成氡22086Rn，以下说法正确的是()【导学号：19624148】A．每经过一次α衰变原子核的质量数会减少2个B．每经过一次β衰变原子核的质子数会增加1个C．放射性元素钍23290Th的原子核比氡22086Rn原子核的中子数少4个D．钍23290Th衰变成氡22086Rn一共经过2次α衰变和3次β衰变B[经过一次α衰变，电荷数少2，质量数少4，故A错误．经过一次β衰变，电荷数多1，质量数不变，质子数等于电荷数，则质子数增加1个，故B正确．元素钍232 90Th 的原子核的质量数为232，质子数为90，则中子数为142，氡220 86Rn 原子核的质量数为220，质子数为86，则中子数为134，可知放射性元素钍232 90Th 的原子核比氡220 86Rn 原子核的中子数多8个，故C 错误．钍232 90Th 衰变成氡220 86Rn ，可知质量数少12，电荷数少4，因为经过一次α衰变，电荷数少2，质量数少4，经过一次β衰变，电荷数多1，质量数不变，可知经过3次α衰变，2次β衰变，故D 错误．](多选)静止的镭原子核228 88Ra 经一次α衰变后变成一个新核Rn ，则下列相关说法正确的是( )A ．该衰变方程为228 88 Ra →224 86Rn ＋42HeB ．若该元素的半衰期为τ，则经过2τ的时间，2 kg 的228 88 Ra 中有1.5 kg 已经发生了衰变C ．随着该元素样品的不断衰变，剩下未衰变的原子核228 88Ra 越来越少，其半衰期也变短D ．若把该元素放到密闭的容器中，则可以减慢它的衰变速度AB [由镭的α衰变方程228 88Ra →224 86Rn ＋42He ，可判断A 正确．由m ＝m 0⎝ ⎛⎭⎪⎫12t τ，可知，t ＝2τ时，m ＝0.5 kg ，则已衰变的镭为m 衰＝2 kg －0.5 kg ＝1.5 kg ，B 正确．放射性元素衰变的快慢是由原子核内部自身因素决定的，跟原子所处的化学状态和外部条件没有关系，C 、D 错误．]考向2 核反应方程与核能计算6．(多选)(2018·株洲市高三教学质量统一检测)核电站中采用反应堆使重核裂变，将释放出的巨大能量转换成电能．反应堆中一种可能的核反应方程式是235 92U＋10n →143 60Nd ＋9040Zr ＋x ＋y ，设U 核质量为m 1，中子质量为m 2，Nd 核质量为m 3，Zr 核质量为m 4，x 质量为m 5，y 质量为m 6，那么，在所给的核反应中( )【导学号：19624149】A ．x 可能是311H ，y 可能是11 0－1eB ．x 可能是310n ，y 可能是80－1eC ．释放的核能为(m 1＋m 2－m 3－m 4－m 5－m 6)c 2D ．释放的核能为(m 3＋m 4＋m 5＋m 6＋m 1－m 2)c 2BC [根据质量数和电荷数守恒，若x 是311H ，y 是110－1e ，则质量数不守恒，x 是310n ，y 是8 0－1e ，则都满足，故A 错误，B 正确；根据能量转化可知反应前的质量大于反应后的质量，因为反应时一部分质量转化为能量释放出去了，故C 正确，D 错误．](2018·哈尔滨市第六中学高三下学期第二次模拟考试)静止在匀强电场中的碳14原子核，某时刻放射的某种粒子与反冲核的初速度方向均与电场方向垂直，且经过相等的时间后形成的轨迹如图所示(a 、b 表示长度)．那么碳14的核反应方程可能是( )A.14 6C →42He ＋10 4BeB.14 6C →01e ＋14 5BC.14 6C →0－1e ＋14 7ND.14 6C →21H ＋12 5BA [由轨迹弯曲方向可以看出，反冲核与放出的射线的受力方向均与电场强度方向相同，均带正电，设与v 1对应的粒子质量为m 1，电荷量为q 1，与v 2对应的粒子质量为m 2，电荷量为q 2，则a ＝v 1t,2a ＝12q 1E m 1t 2， b ＝v 2t,4b ＝12q 2E m 2t 2，由动量守恒有m 1v 1＝m 2v 2，解得q 1q 2＝12.所以放出的粒子为α粒子，即发生α衰变，则核反应方程是14 6C →42He ＋10 4Be ，故A 正确．]。
专题十 直流与交流——————[知识结构互联]——————[核心要点回扣]——————1．闭合电路的欧姆定律(1)I ＝E R ＋r.(2)U 路＝E －Ir . 2．交变电流的“四值”(1)最大值：E m ＝NBSω.(2)瞬时值：e ＝E m sin_ωt .(3)有效值：由电流的热效应定义求解．(4)平均值：E ＝n ΔΦΔt .3．理想变压器的四个基本关系(1)功率关系：P 入＝P 出．(2)电压关系：U 1U 2＝n 1n 2. (3)电流关系：I 1I 2＝n 2n 1. (4)频率关系：f 1＝f 2.考点1 直流电路的分析与计算(对应学生用书第51页)■品真题·感悟高考……………………………………………………………·[考题统计] 五年1考：2018年Ⅱ卷T 17[考情分析]1．该考点单独命题较少，多与实验综合在一起考查．2．命题点多考查电路的结构、串、并联特点、电容器电容的计算等内容．3．要熟练掌握串、并联电路电压与电阻关系，电容、电压、电荷量的关系．4．不会简化电路结构，电容器的连接方式不清、不明白电容的电路相当于断路易造成错解．1．(直流电路的计算)(2018·Ⅱ卷T 17)阻值相等的四个电阻、电容器C 及电池E (内阻可忽略)连接成如图10-1所示电路．开关S 断开且电流稳定时，C 所带的电荷量为Q 1；闭合开关S ，电流再次稳定后，C 所带的电荷量为Q 2.Q 1与Q 2的比值为( )图10-1A.25B.12C.35D.23C [断开S 和闭合S 后等效电路分别如图甲、乙所示．根据串联电路的电压与电阻成正比可得甲、乙两图中电容器两极板间的电压U 1＝15E ，U 2＝13E ，C 所带的电荷量Q ＝CU ，则Q 1∶Q 2＝3∶5，选项C正确．]在第1题中，若将电路调换为如图10-2所示，电源的内阻不计，电动势为12 V，R1＝8 Ω，R2＝4 Ω，电容C＝40 μF，则下列说法正确的是()图10-2A．开关断开时，电容器不带电B．将开关闭合，电容器充电C．将开关闭合后，稳定时电容器的电荷量为4.8×10－14 CD．若现开关处于闭合状态，将开关S断开，到再次稳定后，通过R1的总电荷量为3.2×10－4 C【解析】开关断开时，电容器两端电压不为零，电容器带电，A项错误；将开关闭合，电容器两端电压变小，电容器放电，B项错误；将开关闭合后，稳定时电容器的电荷量为Q＝U·C＝4×40×10－6C＝1.6×10－4C，C 项错误；若开关现处于闭合状态，将开关S断开，再次稳定后，通过R1的总电荷量ΔQ＝|ΔU|·C＝(12－4)×40×10－6 C＝3.2×10－4 C，D项正确．【答案】 D■释疑难·类题通法…………………………………………………………………·1．明确1个定律、2个关系(1)闭合电路的欧姆定律：I＝ER＋r.(2)路端电压与电流的关系：U＝E－Ir.(3)路端电压与负载的关系U＝IR＝RR＋rE＝11＋rRE，路端电压随外电阻的增大而增大，随外电阻的减小而减小．2．明确引起电路动态变化的原因(1)滑动变阻器、热敏电阻或光敏电阻的阻值变化．(2)某支路开关闭合或断开．3．闭合电路动态分析的两种常用方法(1)程序分析法：流程如下(2)利用结论法：即“串反并同”法①“串反”——即某一电阻增大(减小)时，与它串联或间接串联的电阻中的电流、两端电压、消耗的电功率都减小(增大)；②“并同”——即某一电阻增大(减小)时，与它并联与间接并联的电阻中的电流、两端的电压、消耗的电功率都增大(减小)．■对考向·高效速练…………………………………………………………………..·考向1直流电路的动态分析1．(2018·钦州市港区月考)在如图10-3所示的电路中，电池的电动势为E，内电阻为r，R1、R2为两个阻值固定的电阻，当可变电阻R的滑片向下移动时，理想电流表的示数I和理想电压表的示数U将()【导学号：19624120】图10-3A．I变小，U变大B．I变大，U变小C．I变小，U变小D．I变大，U变大B[当R的滑动触头P向下移动时，变阻器接入电路的电阻减小，外电路总电阻减小，根据闭合电路欧姆定律分析得知总电流I增大．电压表测量路端电压U，而U＝E－Ir，I增大，E、r不变，则U变小．设变阻器R2两端电压为U′，则U′＝E－I(R1＋r)，I增大，其他量不变，则U′变小，通过R2的电流变小，而总电流变大，则电流表的示数I变大．故B正确．](2018·吉林大学附中模拟)如图所示电路中，电流表A和电压表V均可视为理想电表．现闭合开关S后，将滑动变阻器滑片P向左移动，下列说法正确的是()A．电流表A的示数变小，电压表V的示数变大B．小灯泡L变亮C．电容器C上电荷量减少D．电源的总功率变大A[闭合开关S后，将滑动变阻器滑片P向左移动时，变阻器接入电路的电阻增大，根据闭合电路欧姆定律得知，电路中总电流I减小，则小灯泡L变暗，电流表A的示数变小．电压表的示数U＝E－I(R L＋r)，I减小，其他量不变，则U增大，即电压表V的示数变大，故A正确，B错误．电容器的电压等于变阻器两端的电压，即等于电压表的示数，U增大，由Q ＝CU，知电容器C上的电荷量增多，故C错误．电源的总功率P＝EI，I 减小，则电源的总功率变小，故D错误．]考向2直流电路的计算2．(2018·中卫市一模)机动车的尾气含有铅等大量有害物质，并且也是造成地球“温室效应”的重要因素之一．电动汽车因其无尾气排放且噪声小等因素，正在逐渐被人们接受．某国产品牌电动汽车的铭牌如下，已知蓄电池储存的电能等于其容量乘输出电压，则下列说法正确的是()B．电动机的内阻为0.5 ΩC ．蓄电池充满电后储存的电能不小于2.88×118 JD ．充满电后在额定功率下连续行驶的时间不小于16 hD [电动汽车正常工作时消耗的电功率为：P ＝U 额I 额＝36×50 W ＝1 800W ，故A 错误；电动机内阻的发热功率为：P 热＝P －P 出＝(1 800－1 675) W＝125 W ，则电动机内阻为：r ＝P 热I 2＝1252 500Ω＝0.18 Ω，故B 错误；蓄电池充满电后储存的电能为：W ＝UIt ＝800×3 600×36 J ＝1.18×118 J ，故C错误；在额定功率下连续行驶最长时间为：t ′＝UIt U 额I 额＝800×3636×50h ＝16 h ，故D 正确．](多选)(2018·湖北八校二联)在如图甲所示的电路中，电源电动势为3.0 V ，内阻不计，L 1、L 2为相同规格的小灯泡，这种小灯泡的伏安特性曲线如图乙所示，R 为定值电阻，阻值为7.5 Ω.当开关S 闭合后( )A ．L 1的电阻为112 ΩB ．L 1消耗的电功率为7.5 WC ．L 2的电阻为7.5 ΩD ．L 2消耗的电功率为0.3 WCD [S 闭合后，L 1两端的电压为3.0 V ，由乙图可知，I 1＝0.25 A ，故P 1＝0.75 W ，R 1＝12 Ω，A 、B 均错误；L 2与R 及电源串联，把R 和电源等效成电动势为3 V ，内阻为7.5 Ω的新电源，在图乙中作出新电源的I -U 图线，如图，两图线的交点表示出了此时L 2两端的电压与通过的电流的大小，由图知U 2＝1.5 V ，I 2＝0.2 A ，所以R 2＝U 2I 2＝1.50.2 Ω＝7.5 Ω，P 2＝U 2I 2＝1.5×0.2 W ＝0.3 W ，C 、D 正确．]考点2交变电流的产生与描述(对应学生用书第52页)■品真题·感悟高考……………………………………………………………·[考题统计]五年1考：2018年Ⅲ卷T21[考情分析]1．该考点单独命题较少，常与变压器结合在一起命题．2．考查的重点是交变电流的变化规律及有效值的意义和计算．3．要掌握电磁感应现象产生的原因，法拉第电磁感应定律及交变电流中的基本概念和常用物理量．4．感应电动势产生及大小的计算，特别是切割类中的有效长度易错．2．(交流电的产生及有效值的计算)(多选)(2018·Ⅲ卷T21)如图10-4所示，M为半圆形导线框，圆心为O M；N是圆心角为直角的扇形导线框，圆心为O N；两导线框在同一竖直面(纸面)内；两圆弧半径相等；过直线O M O N的水平面上方有一匀强磁场，磁场方向垂直于纸面．现使线框M、N在t＝0时从图示位置开始，分别绕垂直于纸面且过O M和O N的轴，以相同的周期T逆时针匀速转动，则()图10-4A．两导线框中均会产生正弦交流电B．两导线框中感应电流的周期都等于TC．在t＝T8时，两导线框中产生的感应电动势相等D．两导线框的电阻相等时，两导线框中感应电流的有效值也相等[题眼点拨]①“半圆形导线框”说明转初过程中一直有感应电流；②“扇形导线框”说明转动过程中只有一半时间内有感应电流；③“半径相等”说明有效切割长度相同．BC [两导线框匀速转动切割磁感线产生感应电动势的大小不变，选项A 错误；导线框的转动周期为T ，则感应电流的周期也为T ，选项B 正确；在t ＝T 8时，切割磁感线的有效长度相同，两导线框中产生的感应电动势相等，选项C 正确；M 导线框中一直有感应电流，N 导线框中只有一半时间内有感应电流，所以两导线框的电阻相等时，感应电流的有效值不相等，选项D 错误．]在第2题中，若改成如图10-5所示的情景．单匝矩形闭合导线框abcd 一半处于磁感应强度为B 的水平有界匀强磁场中，线框面积为S ，电阻为R .线框绕与其中心线重合的竖直固定转轴OO ′以角速度ω匀速转动，固定转轴恰好位于匀强磁场的右边界．试写出线框中感应电流的瞬时值表达式并画出i -t 图象．(图中位置为计时位置)图10-5【解析】 线框中产生电动势的最大值Em ＝12BωS ，则I m ＝E m R ＝BωS 2R因图中位置为中性面，故电流瞬时值表达式为i ＝I m sin ωt ＝BωS 2R sin ωti -t 图象如图所示．【答案】 见解析■释疑难·类题通法…………………………………………………………………·解决交变电流的产生和描述的基本思路(1)两个特殊位置的特点①线圈平面与中性面重合时，S ⊥B ，Φ最大，ΔΦΔt ＝0，e ＝0，i ＝0，电流方向将发生改变．②线圈平面与中性面垂直时，S ∥B ，Φ＝0，ΔΦΔt 最大，e 最大，i 最大，电流方向不改变．(2)书写交变电流瞬时值表达式的基本思路①确定正弦式交变电流的峰值，根据已知图象读出或由公式E m ＝nBSω求出相应峰值．②明确线圈的初始位置，找出对应的函数关系式．a ．若线圈从中性面位置开始转动，则i -t 图象为正弦函数图象，函数式为i ＝I m sin ωt .b ．若线圈从垂直中性面位置开始转动，则i -t 图象为余弦函数图象，函数式为i ＝I m cos ωt .■对考向·高效速练…………………………………………………………………..· 考向1 交变电流的产生3．(多选)小型发电机线圈共N 匝，每匝可简化为矩形线圈abcd ，bc 边长度为L 1，磁极间的磁场可视为匀强磁场，方向垂直于线圈中心轴OO ′，线圈以角速度ω绕OO ′匀速转动，如图10-6所示．矩形线圈ab 边和cd 边产生的感应电动势的最大值都为e 0，不计线圈电阻，下列说法正确的是( )【导学号：19624121】图10-6A ．ab 边长度为L ＝2e 0BωL 1B ．产生的交变电流的周期是2πωC ．若从中性面开始计时，则发电机的感应电动势的瞬时值表达式为e ＝2Ne 0sin ωtD ．发电机线圈从垂直中性面位置转动90°的过程中，产生 的感应电动势的平均值是2Ne 0πAC [由题意可知，线圈ab 边和cd 边产生的感应电动势的最大值都为e 0，由e 0＝BL v ＝BL ωL 12，解得L ＝2e 0BωL 1，选项A 正确；T ＝2πω，选项B 错误；对单匝矩形线圈，其感应电动势最大值为2e 0，发电机线圈共N 匝，所以发电机线圈中总感应电动势最大值为2Ne 0，从中性面开始计时，则感应电动势的瞬时值表达式为e ＝2Ne 0sin ωt ，选项C 正确；发电机线圈从垂直中性面位置转动90°的过程中，磁通量变化量为ΔΦ＝BLL 1＝2e 0ω，时间Δt ＝T 4＝π2ω，产生的感应电动势平均值是E －＝N ΔΦΔt ＝4Ne 0π，选项D 错误．]考向2 交变电流的“四值”问题4．(多选)(2018·天津河东区二模)如图10-7所示，单匝矩形闭合导线框abcd 全部处于水平方向的匀强磁场中，线框面积为S ，电阻为R .线框绕与cd 边重合的竖直固定转轴以角速度ω从中性面开始匀速转动，线框转过π6时的感应电流为I ，下列说法正确的是( )图10-7A ．线框中感应电流的有效值为2IB ．线框转动过程中穿过线框的磁通量的最大值为2IR ωC ．从中性面开始转过π2的过程中，通过导线横截面的电荷量为2I ωD ．线框转动一周的过程中，产生的热量为8πI 2R ωBC [由E m ＝nBSω，从中性面开始计时，则电流i ＝nBSωR sin ωt ，当ωt ＝π6时电流为I，则I＝nBSω2R，则2I＝nBSωR；由nBSωR＝2I为电流的最大值，则线框中感应电流的有效值为2I2＝2I，故A错误；转动过程中穿过线框的磁通量的最大值为BS＝2IRnω，因n＝1，则B正确；从中性面开始转过π2的过程中，通过导线横截面的电荷量为BStR t＝BSR＝2Iω，则C正确；电流的有效值为2I，线框转动一周的过程中，产生的热量为Q＝(2I)2R×2πω＝4πRI2ω，则D错误．](2018·张掖模拟)电动机的内电阻r＝2 Ω，与R＝8 Ω的电阻串联接在线圈上，如图所示．已知线圈面积为220m2，共100匝，线圈的电阻为2 Ω，线圈在B＝2πT的匀强磁场中绕OO′以转速n＝600 r/min匀速转动，在合上开关S后电动机正常工作时，电压表的示数为100 V．则下列说法正确的是()A．电路中电流的最大值为5 2 AB．电路中电流的最大值为10 2 AC．电动机正常工作时的输出功率为1 000 WD．电动机正常工作时的输出功率为800 2 WB[线圈的角速度ω＝20π rad/s，电动势的最大值E m＝NBSω＝200 2 V，有效值E＝E m2＝200 V，电路中的电流I＝E－UR＋r线圈＝10 A，电流的最大值为I m＝10 2 A，选项A错误，B正确；电动机正常工作时的输出功率为P出＝UI－I2r＝800 W，选项C、D错误．]考向3交变电流的图象问题5．(多选)(2018·湖南衡阳联考)如图10-8甲所示，在匀强磁场中，一矩形金属线圈两次分别以不同的转速绕与磁感线垂直的轴匀速转动，产生的交变电动势如图乙中曲线a 、b 所示，则下列说法正确的是( )【导学号：19624122】图10-8A ．曲线a 表示的交变电动势瞬时值e a ＝36sin 25πt VB ．曲线b 表示的交变电动势最大值为28.8 VC ．t ＝5×10－2 s 时，曲线a 、b 对应的感应电动势大小之比为32∶2 D ．t ＝6×10－2 s 时，曲线a 对应线框的磁通量最大，曲线b 对应线框的磁通量为0AC [由图乙可知，E m a ＝36 V ，ωa ＝2πT a＝2π8×10－2 rad/s ＝25π rad/s ，则曲线a 表示的交变电动势瞬时值e a ＝E m a sin ωa t ＝36sin 25πt V ，故A 正确；由图乙知曲线a 、b 表示的交变电流的周期之比为T a ∶Τb ＝(8×10－2)∶(12×10－2)＝2∶3，由ω＝2πT 可知ωa ∶ωb ＝T b ∶T a ＝3∶2，所以曲线a 、b 表示的交变电动势的最大值之比为E m a ∶E m b ＝NBSωa ∶NBSωb ＝ωa ∶ωb ＝3∶2，又知E m a ＝36 V ，则E m b ＝24 V ，故B 错误；曲线a 表示的交变电动势瞬时值e a ＝36sin 25πt V ，曲线b 表示的交变电动势瞬时值e b ＝24sin 2π12×10－2t V ，将t ＝5×10－2 s 代入，得e a ＝－18 2 V ，e b ＝12 V ，|e a |∶e b ＝32∶2，故C 正确；由图乙知t ＝6×10－2 s 时，a 的电动势最大，对应线框的磁通量为0，b 的电动势为0，对应线框的磁通量最大，故D 错误．](多选)如图甲所示，将阻值为R ＝5 Ω的电阻接到内阻不计的正弦交流电源上，电流随时间变化的规律如图乙所示，电流表串联在电路中．对此，下列说法正确的是( )A ．电阻R 两端电压变化规律的函数表达式为u ＝2.5sin 200πt (V)B ．在t ＝0.01 s 时刻穿过线圈的磁通量为180πWbC ．如图丙所示，若此交变电流由一矩形导线框在匀强磁场中匀速转动产生，当导线框的转速提高一倍后，电流表的示数为1 AD ．这一交变电流与图丁所示电流比较，其有效值的比为12ABD [读取i -t 图象信息．电流最大值为I m ＝0.5 A 、周期为T ＝0.01 s. 理解函数关系式．角速度为ω＝2πT ＝200π rad/s ，电阻R 两端电压最大值为U m ＝I m R ＝2.5 V ，则有u ＝2.5sin 200πt (V)，故选A.又有U m ＝BSω，在t ＝0.01 s 时刻穿过线圈的磁通量为Φm ＝BS ＝U m ω＝180πWb ，故选B.当转速提高一倍，则ω提高一倍，则U m ′＝2BSω，变为原来的2倍，则电流有效值也变为原来的2倍，为2×I m 2＝2×0.52A ≠1 A ，的示数为有效值，故不选C.图乙的正弦交流电的电流有效值为0.52A ，图丁所示的交变电流虽然方向发生变化，但大小恒为0.5 A，其有效值为0.5 A，其比值为0.520.5＝12，故选D.]考点3变压器问题(对应学生用书第53页)■品真题·感悟高考……………………………………………………………·[考题统计]五年4考：2018年Ⅰ卷T16、Ⅲ卷T192018年Ⅰ卷T162018年Ⅱ卷T21[考情分析]1．该考点是本专题的命题热点，理想变压器的原理、基本规律的应用、电路结构的变化及分析与计算是主要命题角度．2．熟练掌握理想变压器的“三种关系”，能用直流电路动态分析方法结合变压器制约关系分析动态问题是突破该考点的关键．3．变压器“电压比”中电压是指变压器两端的电压．4．公式I1I2＝n2n1仅用于“一原一副”的情况．“一原多副”要结合功率关系求解．5．变压器动态变化类要看清电路结构，找到变化原因，分清变量、不变量．3．(变压器的基本关系)(2018·Ⅰ卷T16)一含有理想变压器的电路如图10-9所示，图中电阻R1、R2和R 3的阻值分别为3 Ω、1 Ω和4 Ω，为理想交流电流表，U为正弦交流电压源，输出电压的有效值恒定．当开关S断开时，电流表的示数为I；当S闭合时，电流表的示数为4I.该变压器原、副线圈匝数比为()【导学号：19624123】图10-9A．2B．3C．4 D．5[题眼点拨]①“S断开”说明副线圈R2、R3串联；②“S闭合”说明副线圈电阻R3被短路；③“理想变压器”说明电源输出功率等于R1与副线圈消耗的功率之和．B[设原、副线圈的匝数比为k，根据变压器匝数比与电流成反比的关系，则原线圈电流为I时，副线圈电流为kI；原线圈电流为4I时，副线圈电流为4kI.根据变压器的输入功率等于输出功率得UI－I2R1＝(kI)2(R2＋R3)4UI－(4I)2R1＝(4kI)2R2联立两式代入数据解得k＝3选项B正确．]4．(变压器的基本关系)(多选)(2018·Ⅲ卷T19)如图10-10所示，理想变压器原、副线圈分别接有额定电压相同的灯泡a和b.当输入电压U为灯泡额定电压的10倍时，两灯泡均能正常发光．下列说法正确的是()图10-10A．原、副线圈匝数比为9∶1B．原、副线圈匝数比为1∶9C．此时a和b的电功率之比为9∶1D．此时a和b的电功率之比为1∶9AD[设灯泡的额定电压为U0，输入电压为灯泡额定电压的10倍时灯泡正常发光，则变压器原线圈的电压为9U0，变压器原、副线圈的匝数比为9∶1，选项A正确，选项B错误；由9U0I a＝U0I b得，流过b灯泡的电流是流过a灯泡电流的9倍，根据P＝UI，a、b灯泡的电功率之比为1∶9，选项C错误，选项D正确．]在第4题中，将两额定电压相同的灯泡a、b换为电阻值相同的两个定值电阻如图10-11所示．已知理想变压器的原、副线圈的匝数比为3∶1 ，原线圈一侧接在电压为220 V的正弦交流电源上，设副线圈回路中电阻两端的电压为U.原、副线圈回路中电阻消耗的功率的比值为k，则()图10-11A ．U ＝66 V ，k ＝19B ．U ＝22 V ，k ＝19C ．U ＝66 V ，k ＝13D ．U ＝22 V ，k ＝13【解析】 设原、副线圈中的电流分别为I 1、I 2，则I 1I 2＝n 2n 1＝13，故k ＝I 21R I 22R ＝19.设原线圈两端的电压为U 1，则U 1U ＝n 1n 2＝31，故U 1＝3U ，而原线圈上电阻分担的电压为13U ，故U 3＋3U ＝220 V ，解得U ＝66 V ．选项A 正确．【答案】 A5．(变压器的动态分析)(多选) (2018·Ⅱ卷T 21)如图10-12所示，一理想变压器原、副线圈的匝数分别为n 1、n 2.原线圈通过一理想电流表Ⓐ接正弦交流电源，一个二极管和阻值为R 的负载电阻串联后接到副线圈的两端．假设该二极管的正向电阻为零，反向电阻为无穷大．用交流电压表测得a 、b 端和c 、d 端的电压分别为U ab 和U cd ，则( )【导学号：19624124】图10-12A ．U ab ∶U cd ＝n 1∶n 2B ．增大负载电阻的阻值R ，电流表的读数变小C ．负载电阻的阻值越小，cd 间的电压U cd 越大D ．将二极管短路，电流表的读数加倍[题眼点拨] ①“二极管正向电阻为零，反向电阻无穷大”说明一个周期T内R 中只有T 2时间有电流通过；②“将二极管短路”说明R 两端电压为正弦式交变电压．BD [变压器的变压比U 1U 2＝n 1n 2，其中U 1、U 2是变压器原、副线圈两端的电压．U 1＝U ab ，由于二极管的单向导电特性，U cd ≠U 2，选项A 错误．增大负载电阻R 的阻值，负载的电功率减小，由于P 入＝P 出，且P 入＝I 1U ab ，所以原线圈上的电流I 1减小，即电流表的读数变小，选项B 正确．c 、d 端的电压由输入电压U ab 决定，负载电阻R 的阻值变小时，U cd 不变，选项C 错误．根据变压器上的能量关系有E 输入＝E 输出，在一个周期T 的时间内，二极管未短路时有U ab I 1T ＝U 2R ·T 2＋0(U 为副线圈两端的电压)，二极管短路时有U ab I 2T ＝U 2R T ，由以上两式得I 2＝2I 1，选项D 正确．]■熟技巧·类题通法…………………………………………………………………·变压器分析与计算的两点技巧1．理想变压器问题中的两个“理清”(1)理清变量和不变量．如原线圈电压不变，原、副线圈的匝数比不变，其他物理量可随电路的变化而发生变化．(2)理清动态变化过程中的决定关系，即U 2由U 1决定，P 1、I 1由P 2、I 2决定．2．理想变压器问题的分析流程(1)由U 1U 2＝n 1n 2分析U 2的情况； (2)由I 2＝U 2R 分析I 2的情况；(3)由P 1＝P 2＝I 2U 2判断输入功率的情况；(4)由P 1＝I 1U 1分析I 1的变化情况．■对考向·高效速练…………………………………………………………………..· 考向1 变压器的基本关系6. (2018·北京高考)如图10-13所示，理想变压器的原线圈接在u ＝2202sin 100πt (V)的交流电源上，副线圈接有R ＝55 Ω的负载电阻，原、副线圈匝数之比为2∶1，电流表、电压表均为理想电表．下列说法正确的是( )【导学号：19624125】图10-13A ．原线圈的输入功率为220 2 WB ．电流表的读数为1 AC ．电压表的读数为110 2 VD ．副线圈输出交流电的周期为50 sB [理想变压器原线圈两端电压的有效值为U 1＝220 V ，U 1U 2＝n 1n 2得U 2＝n 2U 1n 1＝110 V ，即电压表的读数为110 V ，通过负载电阻的电流I 2＝U 2R ＝11055 A ＝2 A ，则副线圈的输出功率P ＝U 2I 2＝110×2 W ＝220 W ，原线圈的输入功率等于副线圈的输出功率，为220 W ，故选项A 、C 错误．由n 1I 1＝n 2I 2得I 1＝n 2I 2n 1＝1 A ，即电流表的读数为1 A ，选项B 正确． 由u ＝2202sin 100πt (V)可知，角速度ω＝100π rad/s ，原线圈所接交流电的周期T ＝2πω＝0.02 s ，副线圈输出交流电的周期不变，仍为0.02 s ，选项D 错误．]考向2 变压器的动态分析7．(2018·鸡西市模拟)某同学模拟“远距离输电”，将实验室提供的器材连接成如图10-14所示电路，A 、B 为理想变压器，灯L 1、L 2相同且阻值不变．保持A 的输入电压不变，开关S 断开时，灯L 1正常发光．则( )图10-14A ．仅闭合S ，L 1变亮B ．仅闭合S ，A 的输入功率变小C ．仅将滑片P 上移，L 1变亮D ．仅将滑片P 上移，A 的输入功率变小D[闭合S，则消耗功率增大，B副线圈中电流增大，B原线圈电流也增大，则R上损失的电压和功率增大，则B输入电压U B1＝U A2－IR，减小，灯泡两端电压U B2减小，故灯泡会变暗，故A错误；由上分析知A的输入电流增大，电压不变，根据P＝UI知输入功率增大，故B错误；仅将滑片P上移，A副线圈匝数减小，则输出电压减小，B的输入电压减小，灯泡电压也减小，故L1变暗，消耗功率减小，则A输入功率减小，故C错误，D正确．](2018·晋城市三模)如图1所示，理想变压器原、副线圈的匝数比为2∶1，副线圈线路由理想电压表、理想电流表、理想二极管、电阻R及电容器连接组成，R＝55 Ω，原线圈a、b端接入如图2所示的交变电流，则下列说法正确的是()A．电流表的示数为 2 AB．电压表的示数为110 VC．若只增大原线圈输入交流电的频率，则电流表的示数变大D．若只增大原线圈输入交流电的频率，则电压表的示数变小C[原线圈两端的输入电压的有效值为220 V，根据U1U2＝n1n2可得U2＝110V，由于理想二极管反向电阻无穷大，故相当于断路，故交变电流只有半个周期通过，根据电流的热效应可得U22R·T2＝U′2R·T，解得U′＝55 2 V，由于流过电流表的电流为流过电阻和电容器的电流之和，因无法求得流过电容器的电流，故无法求得电流表的电流，故A、B错误；若只增大原线圈输入交流电的频率，电容器的容抗减小，故副线圈回路中总的电阻减小，根据I＝U′R总可知，电流增大，故C正确；若只增大原线圈输入交流电的频率，电压表的示数不变，故D错误．]热点模型解读| 输电模型(对应学生用书第55页)压变压器的变压比为n ，输电线的电阻为R ，升压变压器和降压变压器均为理想变压器，发电机输出的电压恒为U ，若由于用户的负载变化，使电压表V 2的示数减小了ΔU ，则下列判断正确的是( )图10-15A ．电流表A 2的示数增大了ΔU RB ．电流表A 1的示数增大了n ΔU RC ．电流表V 1的示数减小了ΔUD ．输电线损失的功率增加了(n ΔU R )2R[解题指导] 此题属于远距离输电过程中的变压器动态分析模型，理想变压器满足原副线圈电压、电压变化量与匝数成正比，电流的变化量与匝数成反比．B [电压表V 2的示数减小了ΔU ，根据变压器的变压比可知降压变压器输入电压减小了ΔU 3＝n ΔU ，由于升压变压器输入电压不变，因此输电线上的电压增大了n ΔU ，因此电流表A 1的示数增大了n ΔU R ，B 正确；根据变流比，电流表A 2的示数增大了n 2ΔU R ，A 错误；由于发电机的输出电压不变，因此升压变压器的输出电压不变，电压表V 1的示数不变，C 错误；设原来输电线上的电流为I ，则输电线损失的功率增加了(I ＋n ΔU R )2R －I 2R ，不等于(n ΔU R )2R ，D 错误．][拓展应用] (2018·黄冈中学模拟)一般发电机组输出的电压在十千伏上下，不符合远距离输电的要求．要在发电站内用升压变压器，升压到几百千伏后再向远距离输电．到达几百公里甚至几千公里之外的用电区之后，再经“一次高压变电站”“二次变电站”降压．已知经低压变电站降压变压器(可视为理想变压器)后供给某小区居民的交流电u ＝2202sin 100πt V ，该变压器原、副线圈匝数比为50∶1，则( )【导学号：19624126】A ．原线圈上的电压为11 000 2 VB ．原线圈中电流的频率是100 HzC ．原线圈使用的导线应该比副线圈的要粗D ．采用高压输电有利于减少输电线路中的损耗D [供给某小区居民的交流电u ＝2202sin 100πt V ，最大值为220 2 V ，故输出电压有效值为220 V ，根据变压比公式U 1U 2＝n 1n 2，输入电压为：U 1＝50×2201V＝11 000 V，故A错误；交流电u＝2202sin 100πt V，故频率f＝100π2πHz＝50 Hz，故B错误；变压器原、副线圈的电流比等于匝数之反比，即I1I2＝n2n1＝150，副线圈的电流大于原线圈的电流，所以副线圈的导线粗，故C错误；在输送电功率一定的情况下，根据公式P＝UI，高压输电有利于减小输电电流，电功率损耗ΔP＝I2r也会减小，故D正确．]。
