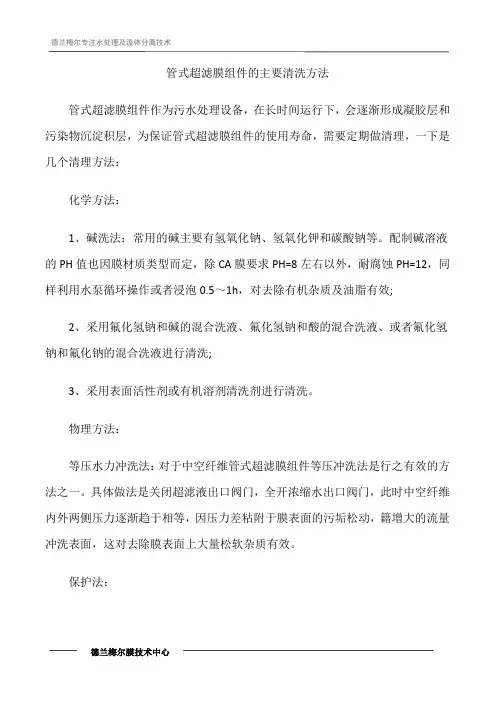

管式超滤膜组件的主要清洗方法
管式超滤膜组件作为污水处理设备，在长时间运行下，会逐渐形成凝胶层和污染物沉淀积层，为保证管式超滤膜组件的使用寿命，需要定期做清理，一下是几个清理方法：
化学方法：
1、碱洗法：常用的碱主要有氢氧化钠、氢氧化钾和碳酸钠等。
配制碱溶液的PH值也因膜材质类型而定，除CA膜要求PH=8左右以外，耐腐蚀PH=12，同样利用水泵循环操作或者浸泡0.5～1h，对去除有机杂质及油脂有效;
2、采用氟化氢钠和碱的混合洗液、氟化氢钠和酸的混合洗液、或者氟化氢钠和氟化钠的混合洗液进行清洗;
3、采用表面活性剂或有机溶剂清洗剂进行清洗。
物理方法：
等压水力冲洗法：对于中空纤维管式超滤膜组件等压冲洗法是行之有效的方法之一。
具体做法是关闭超滤液出口阀门，全开浓缩水出口阀门，此时中空纤维内外两侧压力逐渐趋于相等，因压力差粘附于膜表面的污垢松动，籍增大的流量冲洗表面，这对去除膜表面上大量松软杂质有效。
保护法：
没有使用的管式超滤膜组件要浸泡在保护液中，然后密封保存，以防止浸泡后的膜脱水反生收缩，破环膜结构，然后就导致通水量下降。
长时间(超过10天)未使用的管式超滤膜组件，先对管式超滤膜组件进行一次杀菌反冲洗，然后向超滤系统中注入保护液后密封保存。
超滤气洗压力超滤气洗压力是指用大量气流冲洗超滤膜，以去除造成超滤膜通道堵塞的胶凝物、有机物和微生物等。
这是目前工业生产中广泛应用的一种超滤膜清洗方法。
本文将从超滤气洗压力的原理、应用范围及注意事项等方面进行详细介绍，旨在帮助读者更好地了解和应用这一技术。
一、超滤气洗压力的原理超滤气洗压力的原理是利用高速气流对超滤膜进行冲洗，以清除超滤膜表面的杂质。
一般情况下，超滤膜的通道会因为杂质的封堵而造成水通量下降，严重时甚至会导致超滤膜失效。
而超滤气洗压力可以通过强大的气流将超滤膜内的积垢物全部清除，从而恢复超滤膜的通道，保证超滤膜的正常使用。
二、超滤气洗压力的应用范围超滤气洗压力广泛应用于生化工程、制药、环保、饮料、酿酒等行业中的纯水工艺及污水处理过程中。
在这些行业中，超滤膜被广泛应用于提取和分离目标物质、净化各种液体、加工制造、处理废水等工艺过程。
随着生产技术的不断升级和工艺流程的不断改进，超滤气洗压力的应用范围也在不断扩大。
三、超滤气洗压力的注意事项在使用超滤气洗压力时，需要注意以下方面，以确保效果和保护设备：1.碳罐预处理：碳罐可以用于去除水中的臭味和异色物质，减少超滤膜的压力。
使用超滤气洗压力前，需要先进行碳罐预处理。
2.气源：需要使用可靠的气源，以确保气流强劲、稳定，从而达到最好的清洗效果。
3.超滤膜溢流控制：如果压力太高，可能会导致超滤膜的通道堵塞，甚至损坏超滤膜。
因此，在使用超滤气洗压力时，需要对超滤膜的溢流进行监控和控制。
4.温度控制：超滤气洗压力的清洗效果取决于水温，一般建议在25℃左右进行清洗。
5.清洗液控制：清洗液的添加量和浓度需要根据清洗目的和工艺特点进行控制，以达到最好的清洗效果。
以上是关于超滤气洗压力的原理、应用范围及注意事项的详细介绍。
我们相信，在生产工作中，只要我们认真掌握超滤气洗压力的使用方法，就能够有效地防止超滤膜的通道堵塞和失效，为生产带来更好的效益。
超滤膜化学清洗及污染原因分析[摘要]对某热电厂锅炉补给水处理系统超滤膜污染物进行分析，确定其主要成份为有机物、泥沙和铁等。
确定化学清洗方案后对4套超滤进行在线清洗。
清洗后进出水压差恢复至0.02MPa，产水量达到105m3/h，清洗效果良好。
从系统设备和运行操作两方面分析超滤膜污染的原因并提出改进建议。
[关键词]热电厂；锅炉补给水；超滤膜；化学清洗1超滤原理超滤是一种加压膜分离技术，带有一定压力的水在超滤膜表面流动时，水分子、无机盐及小分子有机物可以透过滤膜达到超滤膜的另一侧，而水中携带的悬浮物、胶体、微生物以及金属氧化物等颗粒性杂质则被超滤膜截留，从而使水得到净化。
2某热电厂超滤简介某热电厂2×350MW机组锅炉补给水处理超滤系统设备采用美国KOCH公司生产的中空纤维内压式V8072-35-PMC型超滤膜，单套超滤设备配备24支超滤膜元件，制水量120t/h。
该超滤系统设备投运2年间，进行三次在线化学清洗。
3污染物的确定3.1表面污染物特征1、超滤膜端盖膜壳内部附着一层砖红色物质，壳内充满土黄色细粉状粘性物质；2、超滤膜丝顶部表面被粘稠状物质包裹，部分超滤膜丝堵塞，膜丝内孔径较初始状态缩小30%-40%，将粘稠污染物取出进行浸泡处理，酸碱条件下均不溶解；3.2化学清洗反洗水样分析结合超滤膜表面污染物及水源情况，对超滤膜进行加碱预冲洗，并收集一次反洗出水水样和二次反洗出水水样，与冲洗母液进行对比，结其中母液为无色溶液，第一次反洗水样溶液并呈砖红色，且沉淀物较多，第二次反洗水样依然呈砖红色，但沉淀物相对较少。
取反洗水样，依据DL/T502.25-2006《全铁的测定磺基水杨酸分光光度法》进行全铁分析，一次反洗水样含铁59mg/L，二次反洗水样含铁9.8mg/L。
收集一次反洗水水样中沉淀物（简称沉淀物）进行分析，沉淀物110℃烘干失重87.32%，烘干物550℃灼烧失重54.14%，550-950℃失重 2.30%，依据DL/T502.23-2006《化学耗氧量的测定重铬酸钾法》对沉淀物中有机物进行定性分析，结果为45.7mg/L。

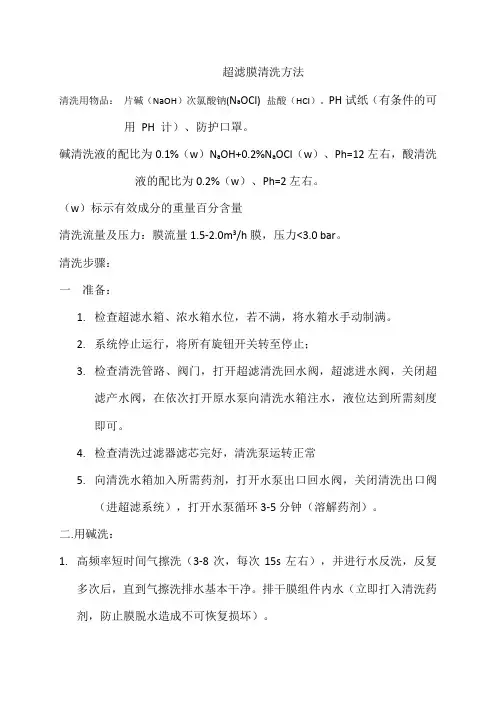

超滤膜清洗方法清洗用物品：片碱（NaOH）次氯酸钠(N a OCl) 盐酸（HCI）。
PH试纸（有条件的可用PH 计）、防护口罩。
碱清洗液的配比为0.1%（w）N a OH+0.2%N a OCl（w）、Ph=12左右，酸清洗液的配比为0.2%（w）、Ph=2左右。
（w）标示有效成分的重量百分含量清洗流量及压力：膜流量1.5-2.0m3/h膜，压力<3.0 bar。
清洗步骤：一准备：1.检查超滤水箱、浓水箱水位，若不满，将水箱水手动制满。
2.系统停止运行，将所有旋钮开关转至停止；3.检查清洗管路、阀门，打开超滤清洗回水阀，超滤进水阀，关闭超滤产水阀，在依次打开原水泵向清洗水箱注水，液位达到所需刻度即可。
4.检查清洗过滤器滤芯完好，清洗泵运转正常5.向清洗水箱加入所需药剂，打开水泵出口回水阀，关闭清洗出口阀（进超滤系统），打开水泵循环3-5分钟（溶解药剂）。
二.用碱洗：1.高频率短时间气擦洗（3-8次，每次15s左右），并进行水反洗，反复多次后，直到气擦洗排水基本干净。
排干膜组件内水（立即打入清洗药剂，防止膜脱水造成不可恢复损坏）。
2.关闭清洗水泵回水阀、超滤进水阀、超滤产水阀，打开清洗泵出口阀、超滤清洗浓水回水手动阀、超滤清洗产水手动阀、超滤清洗进水手动阀。
启动清洗泵，控制清洗液进水压力及流量，循环30min。
3.关闭清洗泵，静置浸泡60min；严重污染可延长浸泡时间。
4.循环清洗：启动清洗泵，以清洗流量循环30min。
三、冲洗打开超滤装置正排阀，进水阀，关闭超滤清洗浓水回水手动阀、超滤清洗产水手动阀、超滤清洗进水手动阀，再打开原水泵正冲洗15-30min；打开超滤装置反排排阀，超滤进水阀，关闭超滤清洗浓水回水手动阀、超滤清洗产水手动阀、超滤清洗进水手动阀，再打开原水泵反冲洗15-30min。
四、用酸洗：1.高频率短时间气擦洗（3-8次，每次15s左右），并进行水反洗，反复多次后，直到气擦洗排水基本干净。
