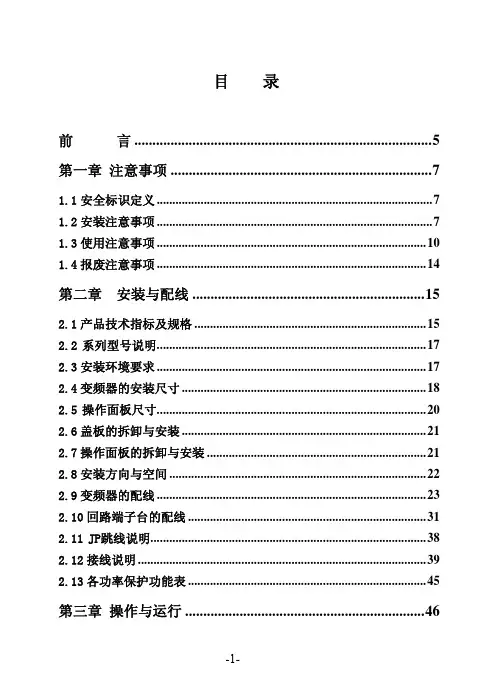

目 录前 言 (5)第一章 注意事项 (7)1.1安全标识定义 (7)1.2安装注意事项 (7)1.3使用注意事项 (10)1.4报废注意事项 (14)第二章 安装与配线 (15)2.1产品技术指标及规格 (15)2.2系列型号说明 (17)2.3安装环境要求 (17)2.4变频器的安装尺寸 (18)2.5操作面板尺寸 (20)2.6盖板的拆卸与安装 (21)2.7操作面板的拆卸与安装 (21)2.8安装方向与空间 (22)2.9变频器的配线 (23)2.10回路端子台的配线 (31)2.11JP跳线说明 (38)2.12接线说明 (39)2.13各功率保护功能表 (45)第三章 操作与运行 (46)3.1面板操作 (46)3.2名词术语说明 (47)3.3键盘参数拷贝 (49)3.4面板功能说明 (51)3.5键盘操作方法 (52)3.6变频器的运行 (56)第四章 功能参数一览表 (59)4.1基本运行参数（B参数） (59)4.2中级运行参数（L参数） (60)4.3高级运行参数（H参数） (63)4.4应用扩展参数（E参数） (66)4.5状态监控参数一览表 (67)4.6保护功能及对策 (69)4.7故障记录查询 (70)第五章 功能详细说明 (72)5.1基本运行参数( B参数) (72)5.2中级运行参数（L参数） (76)5.3高级运行参数（H参数） (99)5.4应用扩展参数（E参数） (113)第六章 RS485通讯协议 (120)6.1自定义协议： (120)6.1.1概述 (120)6.1.1.1 协议内容 (120)6.1.1.2 适用范围 (120)6.1.2总线结构及协议说明 (120)6.1.2.1 总线结构 (120)6.1.2.2 协议说明 (121)6.1.2.3 报文结构 (123)6.1.2.4 报文数据编码 (124)6.1.3．使用范例 (129)6.2M ODBUS通讯协议: (131)6.2.1协议内容 (131)6.2.2应用方式 (131)6.2.3总线结构 (131)6.2.4协议说明 (131)6.2.5通讯帧结构 (132)6.2.6命令码及通讯数据描述 (135)6.2.6.1命令码：03H（0000 0011），读取N个字（Word）(最多可以连续读取5个字) (135)6.2.6.2命令码：06H（0000 0110），写一个字(Word)1376.2.6.3通讯帧错误校验方式 (139)6.2.6.4通信数据地址的定义 (142)6.2.6.5 Modbus错误通讯时的响应 (145)第七章 使用范例 (147)7.1面板控制起、停，面板电位器设置频率 (147)7.2三线制控制模式 (148)7.3外部控制方式、外部电压设定频率 (149)7.4多段速运行、外部控制方式 (150)7.5可编程多段速控制 (151)7.6多台变频器的联动控制(群组控制) (152)7.7用变频器构成闭环控制系统 (156)7.8用上位机(PC)控制多台变频器 (157)第八章 选件 (158)8.1远控线缆和远控适配器 (158)8.2供水附件 (158)8.2.1．适用范围 (158)8.2.2．外形尺寸 (158)8.2.3．供水附件与变频器的连接 (159)8.2.4．系统配线图（4泵方式） (160)8.2.5．供水控制及模式 (161)8.2.6．参数设置 (161)8.3制动组件 (162)第九章 维护与保养 (164)9.1日常检查与保养 (164)9.2定期维护 (165)9.3易损部件的检查与更换 (166)9.3.1 滤波电容 (166)9.3.2 冷却风扇 (166)9.4存放及保修 (166)9.4.1 存放 (166)9.4.2 保修 (166)附录 G2/G3-G5功能码对应表 (168)前 言感谢您选用博世力士乐（西安）电子传动与控制有限公司的变频调速器（以下简称变频器）！FSCG05 (即G5/P5)系列变频器是公司自主开发、生产的高性能变频器，该产品采用高品质的元器件、优质材料，并融合高新微电脑控制技术制造而成。

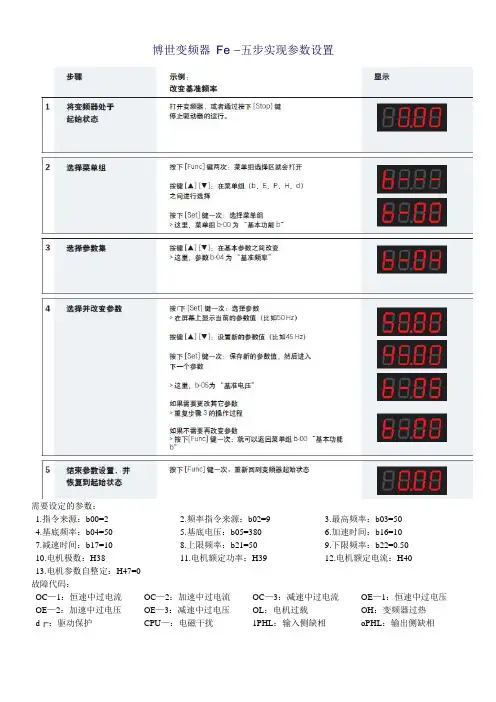

变频器参数设置方法
变频器参数设置方法通常有以下几个步骤：
1. 确定需要控制的电机参数：包括电机功率、额定电流、额定电压等。
2. 设置电机控制模式：可以选择速度控制模式、扭矩控制模式等，根据具体需求进行选择。
3. 设置电机额定频率：根据电机的额定电压和额定频率，设置变频器的输出频率。
通常，额定频率为电机的额定转速除以60。
4. 设置变频器的输出电压：根据电机的额定电压，设置变频器输出电压。
5. 设置变频器的过载保护参数：根据电机的额定电流，设置变频器的过载保护参数，以保护电机不受过载损坏。
6. 调整变频器的PID参数：根据实际情况，调整变频器的PID参数以达到更好的控制效果。
7. 进行试运行和调试：在设置完成后，先进行试运行，观察电机的运行情况是否正常，如有异常可对参数进行调整。
需要注意的是，变频器的参数设置方法可能因品牌和型号而有所差异，因此，在进行参数设置之前，最好查阅相关的产品说明书或咨询厂家的技术支持。
Convo变频器选型手册u FSCS01u FSCG05u FSCP05博世力士乐 (西安) 电子传动与控制有限公司2产品采用高性能功率模块，确保设备运行稳定可靠；高速微电脑芯片配以高效的专业控制软件，保证设备始终运行在最佳状态；壳体和配件由数控设备自动完成加工，美观坚固；引入ISO9001质量体系，最大化消除质量隐患，承诺提供给客户最优的产品。
Convo 在解决变频器各种应用问题方面是您强大的合作伙伴。
我公司高能效的变频器产品可以提供精准的程序及速度调控，为您实现可观的能源减耗。
作为博世力士乐品牌家族的成员，我们始终致力于为我们的客户呈递高品质的变频器产品。
3公司介绍博世力士乐 (西安) 电子传动与控制有限公司致力于在中国工控传动领域发展，这也是博世力士乐未来在中国工控传动领域成功的重要保证。
博世力士乐 (西安) 电子传动与控制有限公司是德国博世集团的全资子公司。
力士乐是独一无二的，因为在世界市场上，没有其他的品牌能向顾客提供所有的传动与控制技术。
专业化与一体化并举，正因如此，我们在驱动、控制及运动控制技术等领域成为了世界性的榜样。
所有这一切既给予我们鼓舞，也赋予我们责任。
博世力士乐，The Drive & Control Company，独一无二。
4节能目前Convo系列变频器在中国区域内应用于众多行业，如纺织、印染、冶金、电力、石油、化工、建筑楼宇、市政、建材、机床等，其应用节能率在风机、水泵行业尤其突出，另外在球磨机、空压机、注塑机、压铸机等专用设备上也非常明显，节能率最高可达到60 %。
5系列产品技术指标Convo6FSCS01 (CVF-S1)系列变频器精巧、实惠、灵活、可靠多功能单相变频器单相220 V 0.4...2.2 kW产品特点精巧n专注单相小功率n紧凑设计，节省安装空间实惠n高性价比，内置PID控制，内置制动单元n高利用率，面板可拆卸，多机切换使用灵活n16段速运行，特有摆频功能n5路可编程数字输入，3路专属数字输入n支持脉冲输入 (0...10 kHz) ，自带调速电位器n可通过面板延长轻松实现远程控制可靠n卓越品质来自博世标准生产系统n保护完善 (缺相、短路、过流、过压、欠压、过载、过热等)n电路板增强涂层，防尘防腐蚀行业应用机床行业u研磨机u磨床u线切割机纺织印染u纺纱机u整定机u染布机塑料行业u网套机暖通空调u风机u水泵u压缩机u玻璃研磨机械玻璃行业u玻璃研磨机械其他设备u陶瓷送粉机u传送带u医疗离心机u游戏机7丰富的市场经验，可靠的品质保证FSCS01系列均通过博世标准生产系统，蕴含多年的市场品质保证。

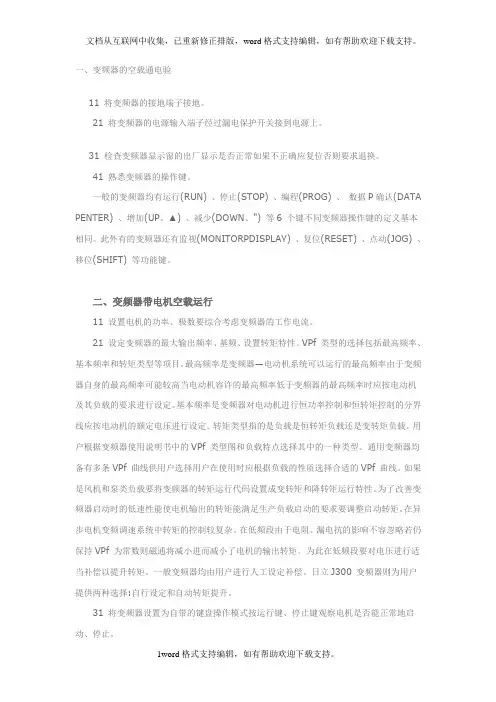

一、变频器的空载通电验11 将变频器的接地端子接地。
21 将变频器的电源输入端子经过漏电保护开关接到电源上。
31 检查变频器显示窗的出厂显示是否正常如果不正确应复位否则要求退换。
41 熟悉变频器的操作键。
一般的变频器均有运行(RUN) 、停止(STOP) 、编程(PROG) 、数据P确认(DATA PENTER) 、增加(UP、▲) 、减少(DOWN、") 等6 个键不同变频器操作键的定义基本相同。
此外有的变频器还有监视(MONITORPDISPLAY) 、复位(RESET) 、点动(JOG) 、移位(SHIFT) 等功能键。
二、变频器带电机空载运行11 设置电机的功率、极数要综合考虑变频器的工作电流。
21 设定变频器的最大输出频率、基频、设置转矩特性。
VPf 类型的选择包括最高频率、基本频率和转矩类型等项目。
最高频率是变频器—电动机系统可以运行的最高频率由于变频器自身的最高频率可能较高当电动机容许的最高频率低于变频器的最高频率时应按电动机及其负载的要求进行设定。
基本频率是变频器对电动机进行恒功率控制和恒转矩控制的分界线应按电动机的额定电压进行设定。
转矩类型指的是负载是恒转矩负载还是变转矩负载。
用户根据变频器使用说明书中的VPf 类型图和负载特点选择其中的一种类型。
通用变频器均备有多条VPf 曲线供用户选择用户在使用时应根据负载的性质选择合适的VPf 曲线。
如果是风机和泵类负载要将变频器的转矩运行代码设置成变转矩和降转矩运行特性。
为了改善变频器启动时的低速性能使电机输出的转矩能满足生产负载启动的要求要调整启动转矩。
在异步电机变频调速系统中转矩的控制较复杂。
在低频段由于电阻、漏电抗的影响不容忽略若仍保持VPf 为常数则磁通将减小进而减小了电机的输出转矩。
为此在低频段要对电压进行适当补偿以提升转矩。
一般变频器均由用户进行人工设定补偿。
日立J300 变频器则为用户提供两种选择:自行设定和自动转矩提升。
