公路沥青路面课程设计

《路基路面工程》课程设计公路沥青路面设计学校：学院：建筑工程学院班级：姓名：学号：台州某路段高速公路沥青路面设计计算书1.基本资料（1）自然地理条件台州地区计划修建一条双向六车道的高速公路，其中经过调查该路段地处Ⅳ4区，路基为中液限粘土，地下水位离地面高度为1.1m，路基填土高度为0.5m，属于中湿状态；根据我国“沥青及沥青混合料气候分区指标”及相应的“分布图”，得到最热月平均气温＞30℃，最低气温低于-9℃，年降雨量＞1000mm。

近期双向混合交通量为21000辆/日，交通组成和代表车型的技术参数分别如表1和表2所示，交通量年增长率为8%。

该路线沿线可开采砂砾、碎石，并有丰富的石灰、水泥、粉煤灰、沥青等材料供应。

（2）土基回弹指数的确定设计路段处于Ⅳ4区，路基处于中湿状态，路基土为中液限粘土，稠度为，查表“二级自然区划各土组土基回弹模量参考值(MPa)，得土基回弹模量为MPa。

土基回弹模量＜40 MPa，所以对地基进行加固处理，进行填土层50cm处外加25cm厚的石灰处理填土层，查表“二级自然区划各土组土基回弹模量参考值(MPa)，得土基回弹模量为200MPa。

（3）根据可行性研究报告可知路段所在地区近期交通组成与交通量，见表1-1。

预测交通量年增长率为8%。

沥青路面累计标准轴载次数按15年设计。

（4）设计轴载代表车型的技术参数 表1-2序号 汽车 型号 总重 (kN) 载重 (kN) 前轴重 (kN) 后轴重 (kN) 后轴数 轮组数 1 桑塔纳 21 10 7 14 2 五十铃 42 20 14 28 3 解放CA10B 1 双 4 黄河JN150 1 双 5 黄河JN162 1 双 6交通SH3612×2双轴载换算（弯沉及沥青层弯拉应力分析时） 表1-3车型 i P (kN)i n （辆/d ）35.421⎪⎭⎫⎝⎛P P n C C i i (辆/日)五十铃 前轴14 — —— — 后轴2818799 解放CA10B 前轴— — — — 后轴 1 1 4536 黄河JN150 前轴1 后轴 1 1 黄河JN162 前轴1 后轴 1 1 交通SH361 前轴1 后轴2×1∑=⎪⎭⎫⎝⎛=Ki i i P P n C C N 135.421 (次/日)轴载换算（半刚性层弯拉应力分析时） 表1-4车型 i P (kN)i n （辆/d ）821⎪⎭⎫⎝⎛P P n C C i i (辆/日)五十铃 前轴14 — — — — 后轴28 — — — — 解放CA10B 前轴— — — — 后轴11 4536 黄河JN150 前轴49 — — — — 后轴 1 1 黄河JN162 前轴1 后轴 1 1 交通SH361 前轴60 1 后轴2×21∑=⎪⎭⎫⎝⎛=Ki i i P P n C C N 1821 (次/日)（5）累计标准轴载作用次数（累计当量轴次）交通量计算详见以下列表，得到累计轴载次数结果见下表，属于重交通等级。

路面工程课程设计任务书一、设计资料东北某地（II4）拟建二级公路，全长40km（K0～k40），除由于K31＋150～k33＋350路段纵坡较大（一般为5%左右），采用水泥混凝土路面外，其余均采用沥青类路面，其中K15＋600～k22＋440路段为老路改造，采用补强措施，有关资料如下：1．公路技术等级为一级公路，路面宽度为9.0m。

2．交通状况，经调查交通量为4100辆/日，交通组成如表2所示，交通量年平均增长率γ= 4.9%。

交通组成表1 黄河JN150 解放CA10B 东风EQ140 太脱拉138 小汽车25% 50% 15% 3% 7%汽车参数表2车型总重(KN) 载重(KN)前轴重(KN)后轴重(KN)后轴数后轮轮组数前轮轮组数轴距(cm)JN150 150.6 82.6 49 101.6 l 双单CA10B 80.25 40 19.40 60.85 1 双单EQ140 92.90 50.00 23.70 69.20 1 双单太脱拉138 211.4 120.00 51.40 2×80 2 双单132 3．路基土质为粘性土，干湿状态为潮湿，道路冻深为160cm。

4．K15+600～K22＋440路段原路面为沥青路面，沥青面层厚度h＝3cm，路面实测弯沉值分别为：72、81、78、64、66、65、68、75、72、71、66、73、68、77、74、74、81、82、78、79（0.01mm）等共20测点，弯沉测定采用标准轴载，测定时路表温度为27.5℃，前5小时的平均温度为25℃（注：季节影响系数以k l=1.08，温度影响系数K2=1.0）。

二、设计要求1．交通分析；2．拟定路面结构，并说明选用该种路面结构的原因；确定材料参数及水泥混凝土路面板的平面设计；3．计算或验算路面结构层厚度；①沥青路面可采用手工计算和计算机计算两种方式之一，并分析其结果以及说明理由；②拟定几种沥青路面厚度，采用计算机计算，分析沥青面层变化对基层厚度的影响，基层厚度变化对底基层厚度的影响；③对于水泥混凝土路面采用手工计算；4．绘制路面结构图及水泥混凝土路面平面布置图，接缝构造图；5．编写设计说明书。

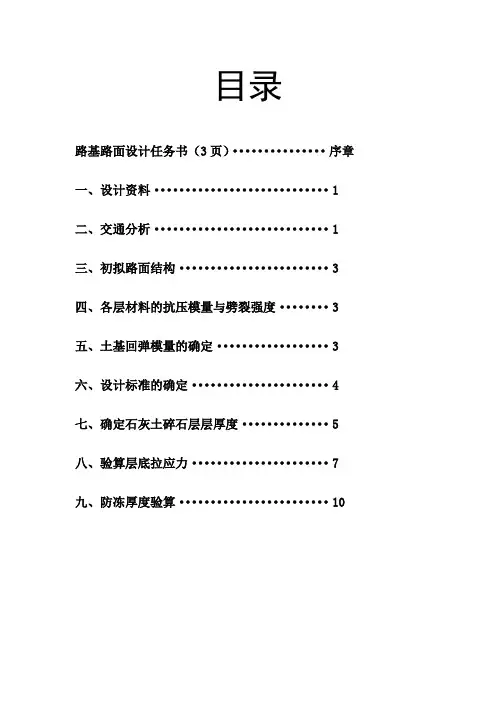

目录路基路面设计任务书（3页）···············序章一、设计资料 (1)二、交通分析 (1)三、初拟路面结构 (3)四、各层材料的抗压模量与劈裂强度 (3)五、土基回弹模量的确定 (3)六、设计标准的确定 (4)七、确定石灰土碎石层层厚度 (5)八、验算层底拉应力 (7)九、防冻厚度验算 (10)沥青混凝土路面计算书一、 设计资料（见任务书）二、交通分析路面设计以双轮组单轴载100KN 为标准轴载。

1.以设计弯沉值为指标及验算沥青层层底拉应力中的累计当量轴次。

（1）轴载换算。

轴载换算采用如下的计算公式：4.35121()Ki i i PN C C n P ==∑预测交通组成与交通量车型桑塔纳五十铃解放CA10 黄河JN150 黄河JN162 交通SH361 数量in （辆/d ） 8685.495 14953.057791.143185.035668.11563.63轴载换算结果表（弯沉）车型iP KN1C2Ci n4.3512()i i PC C n P桑塔纳 前轴 1.0 6.4 8685.495 -后轴 21 1.0 1.0 -五十铃 前轴 1.0 6.4 14953.05 － 后轴 42 1.0 1.0 2198 解放CA10 前轴 19.4 1.0 6.4 7791.14 － 后轴 60.85 1.0 1.0 898 黄河JN150 前轴 49.1 1.0 6.4 3185.035 924 后轴 101.6 1.0 1.0 3413 黄河JN162 前轴 59.5 1.0 6.4 668.115 447 后轴 115.0 1.0 1.0 1227 交通SH361前轴 60.0 1.0 6.4 63.6344 后轴110.02.2 1.0213 总和i N9364注：小于25kN 轴载不计（2）累计当量轴次。

沥青道路课程设计一、课程目标知识目标：1. 学生能理解沥青道路的基本概念，掌握沥青的组成、性质及分类。

2. 学生能掌握沥青道路施工工艺流程，了解各施工环节的关键技术要求。

3. 学生能了解沥青道路养护维修的基本知识，提高对道路使用寿命的认识。

技能目标：1. 学生能运用所学知识，分析沥青道路常见病害及其成因，提出合理的防治措施。

2. 学生能通过实际操作，掌握沥青混合料的制备方法，提高动手实践能力。

3. 学生能运用理论知识，对沥青道路工程进行初步设计和施工组织设计。

情感态度价值观目标：1. 培养学生对道路工程建设的兴趣，激发他们热爱专业、投身工程建设的热情。

2. 培养学生严谨的科学态度，注重实践与理论相结合，提高学生的创新意识和解决问题的能力。

3. 增强学生的环保意识，让他们认识到道路工程建设中的环境保护和资源节约的重要性。

课程性质分析：本课程为道路工程相关专业的学科课程，以理论教学与实践教学相结合的方式进行。

学生特点分析：学生为高中年级，具有一定的物理、化学基础知识，对道路工程有一定的了解，但实践经验不足。

教学要求：结合学生特点，注重理论知识与实践操作的衔接，提高学生的动手能力和实际应用能力。

通过课程学习，使学生能够掌握沥青道路的基本知识，具备一定的工程素养。

二、教学内容1. 沥青基本知识：沥青的组成、性质、分类及在道路工程中的应用。

教材章节：第二章 沥青与沥青混合料2. 沥青道路施工工艺：包括沥青混合料的制备、摊铺、碾压、接缝处理等关键技术。

教材章节：第三章 沥青路面施工技术3. 沥青道路养护维修：介绍沥青道路常见病害、成因及防治措施，道路养护维修的基本方法及注意事项。

教材章节：第四章 沥青路面养护与维修4. 沥青道路工程设计：沥青道路工程初步设计、施工组织设计，包括道路结构、材料选择、施工方案等。

教材章节：第五章 道路工程设计教学进度安排：第一周：沥青基本知识学习，课堂讲解与实验相结合，使学生了解沥青的基本性质。
