65燃煤锅炉烟气超低排放技术研究文_张莹莹 山西晋城无烟煤矿业集团有限责任公司资源环境管理局摘要：对循环流化床锅炉实现超低排放改造的除尘技术进行综合分析比较，并分析了超低排放改造的投资和运行成本，从而提出了循环流化床锅炉实现超低排放的技术路线，为循环硫化床锅炉实施超低排放改造提供参考。
关键词：燃煤锅炉烟气；超低排放；技术改造Research on Ultra Low Emission Technology of Coal Fired Boiler Flue GasZHANG Ying-ying[ Abstract ] The dust removal technology of CFB boiler to achieve ultra-low emission is analyzed and compared, and the investment and operation cost of ultra-low emission transformation are analyzed, and the technical route of realizing ultra-low emission of circulating fluidized bed boiler is proposed, which provides reference for the implementation of ultra-low emission transformation of circulating fluidized bed boiler.[ Key words ] coal fired boiler flue gas; ultra low emission; technical transformation针对某公司2×480t/h超高压循环流化床锅炉进行烟气超低排放技术改造，在原有脱硫塔内部增加烟气托盘和高效管束除雾器，使烟气与脱硫剂充分混合并利用离心力在高效管束除雾器内分离粉尘和水滴，进一步降低烟气中的SO2和粉尘浓度，使之满足超低排放标准。

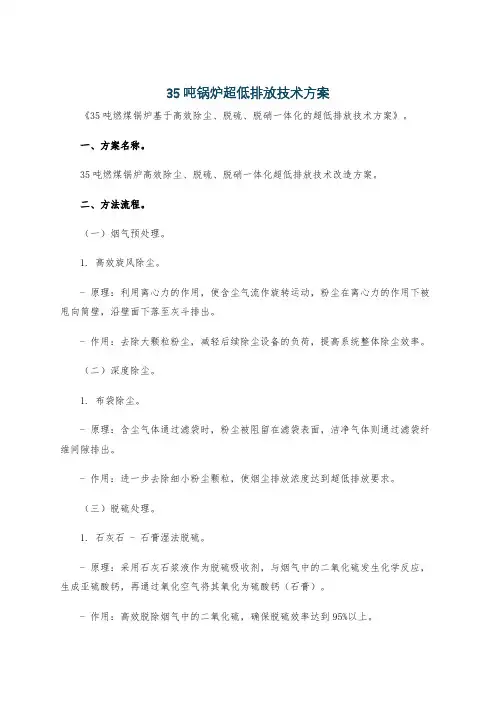

35吨锅炉超低排放技术方案《35吨燃煤锅炉基于高效除尘、脱硫、脱硝一体化的超低排放技术方案》。
一、方案名称。
35吨燃煤锅炉高效除尘、脱硫、脱硝一体化超低排放技术改造方案。
二、方法流程。
（一）烟气预处理。
1. 高效旋风除尘。
- 原理：利用离心力的作用，使含尘气流作旋转运动，粉尘在离心力的作用下被甩向筒壁，沿壁面下落至灰斗排出。
- 作用：去除大颗粒粉尘，减轻后续除尘设备的负荷，提高系统整体除尘效率。
（二）深度除尘。
1. 布袋除尘。
- 原理：含尘气体通过滤袋时，粉尘被阻留在滤袋表面，洁净气体则通过滤袋纤维间隙排出。
- 作用：进一步去除细小粉尘颗粒，使烟尘排放浓度达到超低排放要求。
（三）脱硫处理。
1. 石灰石 - 石膏湿法脱硫。
- 原理：采用石灰石浆液作为脱硫吸收剂，与烟气中的二氧化硫发生化学反应，生成亚硫酸钙，再通过氧化空气将其氧化为硫酸钙（石膏）。
- 作用：高效脱除烟气中的二氧化硫，确保脱硫效率达到95%以上。
（四）脱硝处理。
1. 选择性催化还原（SCR）脱硝。
- 原理：在催化剂的作用下，以氨作为还原剂，与烟气中的氮氧化物发生化学反应，将其还原为氮气和水。
- 作用：有效降低烟气中的氮氧化物排放浓度，脱硝效率可达85%以上。
（五）烟气净化后处理。
1. 湿式电除尘。
- 原理：通过在电场中使水滴荷电，吸附烟气中的细微粉尘、雾滴等污染物，在电场力的作用下被捕集到集尘极上，达到进一步净化烟气的目的。
- 作用：去除经过脱硫、脱硝后烟气中残留的细微粉尘、硫酸雾等污染物，确保烟气的超低排放。
三、实施步骤。
（一）前期准备阶段。
1. 锅炉现状评估。
- 对35吨锅炉的运行状况、烟气排放指标、设备性能等进行全面检测和评估，确定改造的重点和难点。
2. 方案设计。
- 根据评估结果，结合超低排放要求，制定详细的技术改造方案，包括设备选型、工艺流程设计、布置方案等。
3. 项目招投标。
- 按照相关规定，进行项目的公开招投标，选择具有丰富经验和资质的环保设备供应商和施工单位。

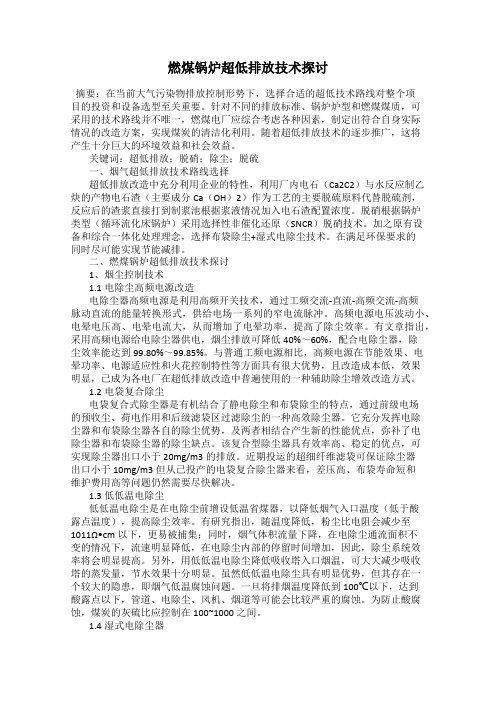

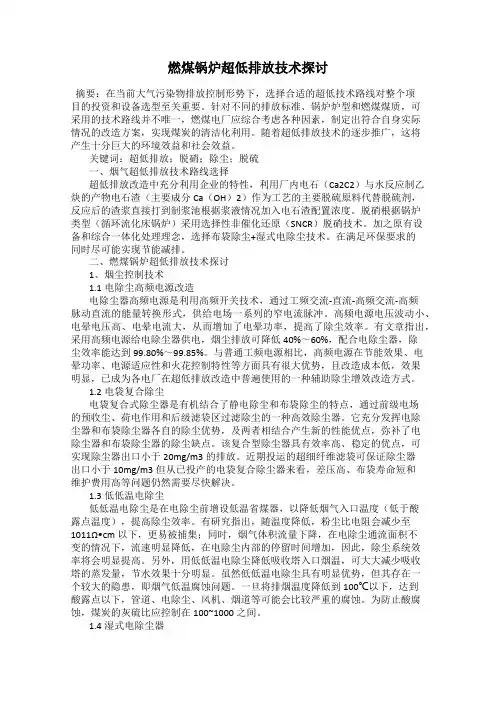

燃煤锅炉超低排放技术探讨摘要：在当前大气污染物排放控制形势下，选择合适的超低技术路线对整个项目的投资和设备选型至关重要。
针对不同的排放标准、锅炉炉型和燃煤煤质，可采用的技术路线并不唯一，燃煤电厂应综合考虑各种因素，制定出符合自身实际情况的改造方案，实现煤炭的清洁化利用。
随着超低排放技术的逐步推广，这将产生十分巨大的环境效益和社会效益。
关键词：超低排放；脱硝；除尘；脱硫一、烟气超低排放技术路线选择超低排放改造中充分利用企业的特性，利用厂内电石（Ca2C2）与水反应制乙炔的产物电石渣（主要成分Ca（OH）2）作为工艺的主要脱硫原料代替脱硫剂，反应后的渣浆直接打到制浆池根据浆液情况加入电石渣配置浓度。
脱硝根据锅炉类型（循环流化床锅炉）采用选择性非催化还原（SNCR）脱硝技术。
加之原有设备和综合一体化处理理念，选择布袋除尘+湿式电除尘技术。
在满足环保要求的同时尽可能实现节能减排。
二、燃煤锅炉超低排放技术探讨1、烟尘控制技术1.1电除尘高频电源改造电除尘器高频电源是利用高频开关技术，通过工频交流-直流-高频交流-高频脉动直流的能量转换形式，供给电场一系列的窄电流脉冲。
高频电源电压波动小、电晕电压高、电晕电流大，从而增加了电晕功率，提高了除尘效率。
有文章指出，采用高频电源给电除尘器供电，烟尘排放可降低40%～60%，配合电除尘器，除尘效率能达到99.80%～99.85%。
与普通工频电源相比，高频电源在节能效果、电晕功率、电源适应性和火花控制特性等方面具有很大优势，且改造成本低，效果明显，已成为各电厂在超低排放改造中普遍使用的一种辅助除尘增效改造方式。
1.2电袋复合除尘电袋复合式除尘器是有机结合了静电除尘和布袋除尘的特点，通过前级电场的预收尘、荷电作用和后级滤袋区过滤除尘的一种高效除尘器。
它充分发挥电除尘器和布袋除尘器各自的除尘优势，及两者相结合产生新的性能优点，弥补了电除尘器和布袋除尘器的除尘缺点。
该复合型除尘器具有效率高、稳定的优点，可实现除尘器出口小于20mg/m3的排放。

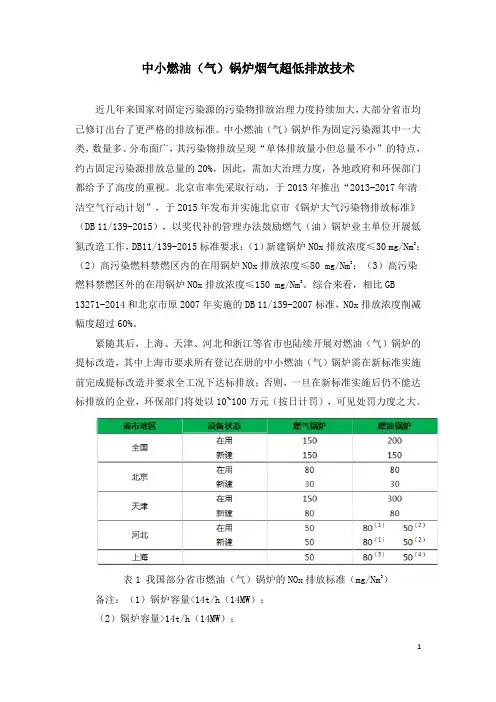

中小燃油（气）锅炉烟气超低排放技术近几年来国家对固定污染源的污染物排放治理力度持续加大，大部分省市均已修订出台了更严格的排放标准。
中小燃油（气）锅炉作为固定污染源其中一大类，数量多、分布面广，其污染物排放呈现“单体排放量小但总量不小”的特点，约占固定污染源排放总量的20%，因此，需加大治理力度，各地政府和环保部门都给予了高度的重视。
北京市率先采取行动，于2013年推出“2013-2017年清洁空气行动计划”，于2015年发布并实施北京市《锅炉大气污染物排放标准》（DB 11/139-2015），以奖代补的管理办法鼓励燃气（油）锅炉业主单位开展低氮改造工作，DB11/139-2015标准要求：（1）新建锅炉NOx排放浓度≤30 mg/Nm3；（2）高污染燃料禁燃区内的在用锅炉NOx排放浓度≤80 mg/Nm3；（3）高污染燃料禁燃区外的在用锅炉NOx排放浓度≤150 mg/Nm3。
综合来看，相比GB 13271-2014和北京市原2007年实施的DB 11/139-2007标准，NOx排放浓度削减幅度超过60%。
紧随其后，上海、天津、河北和浙江等省市也陆续开展对燃油（气）锅炉的提标改造，其中上海市要求所有登记在册的中小燃油（气）锅炉需在新标准实施前完成提标改造并要求全工况下达标排放；否则，一旦在新标准实施后仍不能达标排放的企业，环保部门将处以10~100万元（按日计罚），可见处罚力度之大。
表1 我国部分省市燃油（气）锅炉的NOx排放标准（mg/Nm3）备注：（1）锅炉容量<14t/h（14MW）；（2）锅炉容量>14t/h（14MW）；（3）本市外环线外的其他锅炉；（4）本市外环线内的其他锅炉。
中小燃油（气）锅炉烟气污染物主要包含氮氧化物、二氧化硫、颗粒物和黑度。
对于管道天然气、瓶组液化气或来自正规渠道的燃油（如国五或国六柴油），正常燃烧工况下锅炉烟气中的二氧化硫、颗粒物和黑度均能达标排放，但氮氧化物仍达不到超低排放要求。
