电源模块标准

电源模块标准

电源模块是电子设备中不可或缺的部分，它承担着将电能转换为所需电压、电流和频率的重要功能。在不同的应用场景下，电源模块的标准也各有不同，但在整体设计和性能要求上都有一些共同的特点。

首先，电源模块的标准需要符合国家相关的法规和标准要求。不同国家对于电子产品的电磁兼容性、安全性等方面都有着严格的规定，电源模块作为电子设备中的核心部分，必须符合这些规定才能够上市销售。因此，电源模块的设计和生产必须遵循国家的相关标准，确保产品的合法合规。

其次，电源模块的标准还需要考虑到其在实际应用中的稳定性和可靠性。电源模块作为电子设备的电源供应，其稳定性和可靠性直接关系到整个设备的性能和使用寿命。因此，在制定标准时需要对电源模块的输入电压范围、输出电压波动、温度范围、负载能力等进行严格的要求，以确保在各种工作条件下都能够保持稳定的电源输出。

另外，电源模块的标准还需要考虑到其在设计和生产过程中的可制造性和可测试性。在电源模块的设计阶段，需要考虑到其在实际生产中的加工工艺、材料成本、组装工艺等因素，以确保产品的可制造性。同时，在生产过程中也需要考虑到对电源模块的各项性能进行可靠的测试，以保证产品的质量。

最后，电源模块的标准还需要考虑到其在环保和能源效率方面的要求。随着全球环保意识的增强，电子产品的能源消耗和环境影响也越来越受到关注。因此，在制定电源模块的标准时，需要考虑到其在能源利用效率、材料环保性、产品寿命周期等方面的要求，以减少对环境的影响。

综上所述，电源模块的标准涉及到多个方面的要求，包括法规标准、稳定性可靠性、可制造性可测试性以及环保能源效率等方面。只有在这些方面都得到充分考虑和满足的情况下，电源模块才能够满足不同应用场景下的需求，为电子设备的正常运行提供稳定可靠的电源支持。

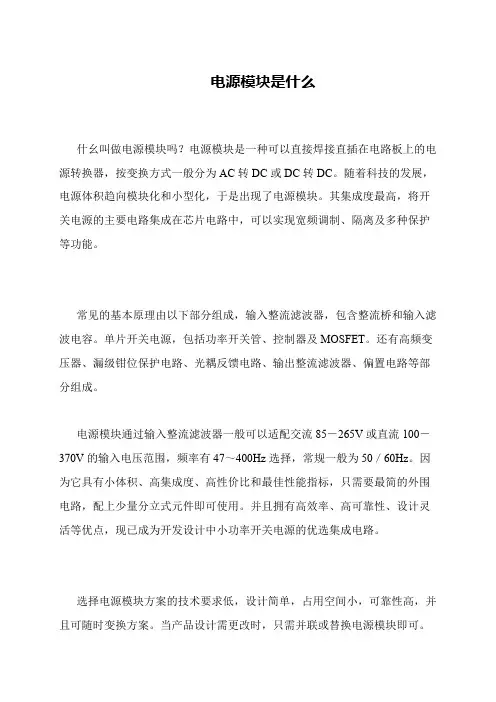

电源模块是什么

什幺叫做电源模块吗？电源模块是一种可以直接焊接直插在电路板上的电

源转换器，按变换方式一般分为AC转DC或DC转DC。随着科技的发展，

电源体积趋向模块化和小型化，于是出现了电源模块。其集成度最高，将开

关电源的主要电路集成在芯片电路中，可以实现宽频调制、隔离及多种保护

等功能。

常见的基本原理由以下部分组成，输入整流滤波器，包含整流桥和输入滤

波电容。单片开关电源，包括功率开关管、控制器及MOSFET。还有高频变

压器、漏级钳位保护电路、光耦反馈电路、输出整流滤波器、偏置电路等部

分组成。

电源模块通过输入整流滤波器一般可以适配交流85－265V或直流100－

370V的输入电压范围，频率有47～400Hz选择，常规一般为50／60Hz。因

为它具有小体积、高集成度、高性价比和最佳性能指标，只需要最简的外围

电路，配上少量分立式元件即可使用。并且拥有高效率、高可靠性、设计灵

活等优点，现已成为开发设计中小功率开关电源的优选集成电路。

选择电源模块方案的技术要求低，设计简单，占用空间小，可靠性高，并

且可随时变换方案。当产品设计需更改时，只需并联或替换电源模块即可。

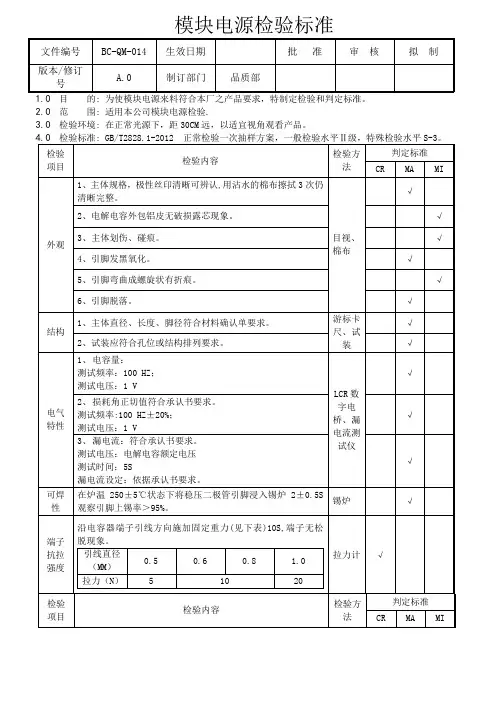

模块电源检验标准

文件编号 BC-QM-014 生效日期 批 准 审 核 拟 制

版本/修订号 A.0 制订部门 品质部

1.0 目 的: 为使模块电源来料符合本厂之产品要求，特制定检验和判定标准。

2.0 范 围: 适用本公司模块电源检验.

3.0 检验环境: 在正常光源下，距30CM远，以适宜视角观看产品。

4.0 检验标准: GB/T2828.1-2012 正常检验一次抽样方案，一般检验水平Ⅱ级，特殊检验水平S-3。

检验项目 检验内容 检验方法 判定标准

CR MA MI

外观 1、主体规格，极性丝印清晰可辨认,用沾水的棉布擦拭3次仍清晰完整。

目视、棉布 √

2、电解电容外包铝皮无破损露芯现象。 √

3、主体划伤、碰痕。 √

4、引脚发黑氧化。 √

5、引脚弯曲成螺旋状有折痕。 √

6、引脚脱落。 √

结构 1、主体直径、长度、脚径符合材料确认单要求。 游标卡尺、试装 √

2、试装应符合孔位或结构排列要求。 √

电气特性 1、 电容量：

测试频率：100 HZ；

测试电压：1 V LCR数字电桥、漏电流测试仪 √

2、 损耗角正切值符合承认书要求。

测试频率:100 HZ±20%；

测试电压：1 V √

3、 漏电流：符合承认书要求。

测试电压：电解电容额定电压

测试时间：5S

漏电流设定：依据承认书要求。 √

可焊性 在炉温250±5℃状态下将稳压二极管引脚浸入锡炉2±0.5S观察引脚上锡率＞95%。 锡炉 √

端子抗拉强度 沿电容器端子引线方向施加固定重力(见下表)10S,端子无松脱现象。

引线直径（MM） 0.5 0.6 0.8 1.0

拉力（N） 5 10 20 拉力计 √

检验项目 检验内容 检验方法 判定标准

CR MA MI 高温储存试验 将未通电的电解电容器放置于烘箱,在100℃±5℃状态下恒温烘烤96小时,恢复16小时测试:

充电桩电源模块的测试标准可以根据国家、行业规范以及相关标准来确定。以下是一些常见的测试标准，供您参考：

1. GB/T 18487.1-2015《电动汽车充电基础设施 第1部分：通用要求》：该标准规定了充电桩的基本要求，包括电源模块的可靠性、安全性、电气性能等方面的测试要求。

2. IEC 61851-23-2014《Electric vehicle conductive charging system - Part 23: DC electric

vehicle charging station》：该标准主要针对直流电动车充电站，对电源模块的测试和评估进行了详细规定，包括输入电压范围、电流稳定性、功率因数等参数的要求。

3. UL 2202-2017《Standard for Electric Vehicle (EV) Charging System Equipment》：该标准是美国Underwriters Laboratories（UL）制定的充电设备的测试标准，对电源模块的电气安全性进行了严格规定，包括绝缘性能、电气连接、短路保护等方面的要求。

4. IEC 60364-7-722-2018《Low-voltage electrical installations - Part 7-722: Requirements for

special installations or locations - Supplies for electric vehicles》：该标准规定了充电桩所使用的电源模块的安装和连接要求，包括电源线路的规划、保护和选择等方面的规范。

除了以上列举的标准，还可以根据具体地区和行业的要求，参考其他国家、行业或地区的标准进行测试。在进行测试时，建议遵循相关的标准和规范，确保充电桩电源模块的质量和安全性能达到要求。
