激光加工研究报告

激光加工技术及其应用

激光是人类重大发明之一，具有巨大的技术潜力，专家们认为，现在是电子技术的全胜时期，其主角是计算机，下一代将是光技术时代，其主角是激光。激光因具有单色性、相干性和平行性三大特点，特别适用于材料加工。激光加工是激光应用最有发展前途的领域，国外已开发出20多种激光加工技术。激光的空间控制性和时间控制性很好，对加工对象的材质、形状、尺寸和加工环境的自由度都很大，特别适用于自动化加工。激光加工系统与计算机数控技术相结合可构成高效自动化加工设备，已成为企业实行适时生产的关键技术，为优质、高效和低成本的加工生产开辟了广阔的前景。

一、激光加工的原理及其特点

激光加工是将激光束照射到工件的表面，以激光的高能量来切除、熔化材料以及改变物体表面性能。由于激光加工是无接触式加工，工具不会与工件的表面直接磨察产生阻力，所以激光加工的速度极快、加工对象受热影响的范围较小而且不会产生噪音。由于激光束的能量和光束的移动速度均可调节，因此激光加工可应用到不同层面和范围上。

激光具有的宝贵特性决定了激光在加工领域存在的优势：

①由于它是无接触加工，并且高能量激光束的能量及其移动速度均可调，因此可以实现多种加工的目的。

②它可以对多种金属、非金属加工，特别是可以加工高硬度、高脆性、及高熔点的材料。

③激光加工过程中无“刀具”磨损，无“切削力”作用于工件。

④激光加工过程中，激光束能量密度高，加工速度快，并且是局部加工，对非激光照射部位没有影响或影响极小。因此，其热影响区小，工件热变形小，后续加工量小。

⑤它可以通过透明介质对密闭容器内的工件进行各种加工。 ⑥由于激光束易于导向、聚集实现作各方向变换，极易与数控系统配合，对复杂工件进行加工，因此是一种极为灵活的加工方法。

⑦使用激光加工，生产效率高，质量可靠，经济效益好。例如：1美国通用电器公司采用板条激光器加工航空发动机上的异形槽，不到4H即可高质量完成，而原来采用电火花加工则需要9H以上。仅此一项，每台发动机的造价可省5万美元。2激光切割钢件工效可提高8-20倍，材料可节省15-30%，大幅度降低了生产成本，并且加工精度高，产品质量稳定可靠。虽然激光加工拥有许多优点，但不足之处也是很明显的。

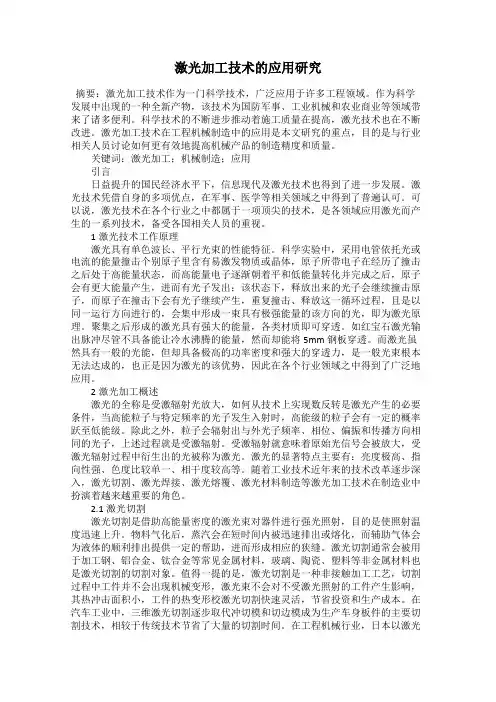

激光加工技术的应用研究

摘要：激光加工技术作为一门科学技术，广泛应用于许多工程领域。作为科学发展中出现的一种全新产物，该技术为国防军事、工业机械和农业商业等领域带来了诸多便利。科学技术的不断进步推动着施工质量在提高，激光技术也在不断改进。激光加工技术在工程机械制造中的应用是本文研究的重点，目的是与行业相关人员讨论如何更有效地提高机械产品的制造精度和质量。

关键词：激光加工；机械制造；应用

引言

日益提升的国民经济水平下，信息现代及激光技术也得到了进一步发展。激光技术凭借自身的多项优点，在军事、医学等相关领域之中得到了普遍认可。可以说，激光技术在各个行业之中都属于一项顶尖的技术，是各领域应用激光而产生的一系列技术，备受各国相关人员的重视。

1激光技术工作原理

激光具有单色波长、平行光束的性能特征。科学实验中，采用电管依托光或电流的能量撞击个别原子里含有易激发物质或晶体，原子所带电子在经历了撞击之后处于高能量状态，而高能量电子逐渐朝着平和低能量转化并完成之后，原子会有更大能量产生，进而有光子发出；该状态下，释放出来的光子会继续撞击原子，而原子在撞击下会有光子继续产生，重复撞击、释放这一循环过程，且是以同一运行方向进行的，会集中形成一束具有极强能量的该方向的光，即为激光原理。聚集之后形成的激光具有强大的能量，各类材质即可穿透。如红宝石激光输出脉冲尽管不具备能让冷水沸腾的能量，然而却能将5mm钢板穿透。而激光虽然具有一般的光能，但却具备极高的功率密度和强大的穿透力，是一般光束根本无法达成的，也正是因为激光的该优势，因此在各个行业领域之中得到了广泛地应用。

2激光加工概述

激光的全称是受激辐射光放大，如何从技术上实现数反转是激光产生的必要条件，当高能粒子与特定频率的光子发生入射时，高能级的粒子会有一定的概率跃至低能级。除此之外，粒子会辐射出与外光子频率、相位、偏振和传播方向相同的光子，上述过程就是受激辐射。受激辐射就意味着原始光信号会被放大，受激光辐射过程中衍生出的光被称为激光。激光的显著特点主要有：亮度极高、指向性强、色度比较单一、相干度较高等。随着工业技术近年来的技术改革逐步深入，激光切割、激光焊接、激光熔覆、激光材料制造等激光加工技术在制造业中扮演着越来越重要的角色。

电火花成型激光加工加工实验报告

电火花成型、CO 2激光加工实验

一、实验目的

1、掌握电火花成型加工的原理，熟悉电火花工艺的特点和应用。

2、熟悉电火花电极的选材、设计、加工和使用；观察工艺参数选择与加工效果的关系；了解脉冲宽度、加工电流对成型精度的影响。

3、熟悉CO 2激光器组成、结构与工作原理。

4、了解激光切割机的操作方法。

二、实验内容

1、分别采用不同脉冲宽度和电流加工硬度较大，形状复杂的工件。

2、使用紫铜电极加工工件，加工完后分析结果。

3、用CAD 软件绘制一个几何图形，并了解激光切割机切割出的图形。

三、实验原理

1、电火花成型加工的原理、特点和应用

电火花加工是基于工具和工件之间脉冲性放电时的电腐蚀现象来蚀除多余的金属，以达到对零件的尺寸、形状及表面质量预定的加工要求。基本原理如图1所示。电火花成型加工是电火花加工的一种，被加工的工件作为工件电极，紫铜（或其它导电材料如石墨）作为工具电极。脉冲电源发出一连串的脉冲电压，加到工件电极和工具电极上，此时工具电极和工件均被淹没在具有一定绝缘性能的工作液（绝缘介质）中。在轴伺服系统的控制下，当工具电极与工件的距离小到一定程度时，在脉冲电压的作用下，两极间最近点处的工作液（绝缘介质）被击穿，工具电极与工件之间形成瞬时放电通道，产生瞬时高温，使金属局部熔化甚至汽化而被蚀除下来，使局部形成电蚀凹坑。这样以很高的频率连续不断地重复放电，工具电极不断地向工件进给，就可以将工具电极的形状“复制”到工件上，加工出需要的型面来。

电火花加工是无数微观电腐蚀现象累加的宏观表现，其物理过程是及其短暂、复杂的，是电动力、电磁力、热动力、流体动力综合作用的过程。主要分以下阶段：1）介质击穿和通道形成；2）能量转换、分布与传递；3）腐蚀产物的抛出；4）极间介质的消电离。

广东职业技术学院

毕业综合实践报告

题 目： 数控激光切割机编程与加工工艺

类 型： 研 究 类

专 业： 数 控 技 术

班 级： 数 控

学生姓名： 杨

学 号： 107

指导教师： 黎

完成时间： 2013年5月18日

广东职业技术学院毕业综合实践报告

1 目 录

摘 要 ...................................................................................................................... 1

一、引 言 .................................................................................................................... 2

1.1数控激光切割机的发展及其现状的概述 ................................................. 2

1.2数控激光切割机的发展趋势 ..................................................................... 3

1.3数控激光切割机的特点 .............................................................................. 4

二、数控激光切割机切割的材料与板材工艺 ....................................................... 5
