变电站基础知识 ppt课件

格式：ppt
大小：1.38 MB
文档页数：53

下载文档原格式

变电站功能和设备概述ppt课件

、保护，为运行人员提供工况或者生产指挥信号所需要的电气设备，如测量仪表、继电器、控制及信号器具、自动装置等
这些设备，通常由电流互感器和电压互感器的二次绕组的出线以及直流回路，按着一定的要求连接在一起构成的电路，称之为二次接线或二次回路
14
变压器
等
5
升压站
升压站主要用于发电厂将发电机组发出的电能进行升压到系统电压
6
降压站
降压站主要用于电力输送环节，将高电压降为民用电压
7
开关站
没有变压器的“变电站”叫做开关站，它只有一个电压等级。它的结构类似于我们家里的小配电箱：电能通过一个额定电流很大的总开关进来，然后经过很多小开关分别输出到客厅、卧室、厨房等等，这些小开关的分/合相互独立
54
集合式电容器
10kV电容器成套装置电容器型号 BAMH2 12/√3-6000-1*3W 串联电抗器型号 CKDGKL-10-120/415.7-6W 电容器组用于补偿电力系统感性负荷的无功功率，以提高功率因数，改善电压质量，降低线路损耗。成套装置中的电抗器可限制合闸涌流和高次谐波。
55
57
并联电抗器
并联电抗器是用来吸收电缆线路的充电容性无功的，可以通过调整并联电抗器的数量来调整运行电压。
58
高频阻波器
220kV高频阻波器型号 XZK-1000-1.0/31.5-B5 高频成套设备的组成之一。线路阻波器是串联在电力输电线上的重要设备，它为利用电力线传送高频保护和载波系统的分流信号构成通道；阻止高频信号向分支线传送，并抑制变电站对载波系统的分流影响，同时正常地转送工频电流。
汇报人：
1
电力系统
电力系统是动力系统的一部分，把动力系统中的热力、水力部分剥离，余下的部分就是电力系统。因此，电力系统包括发电设备，输变电一次设备、二次设备，调度通信自动化设备和用电设备。

智能变电站介绍PPT课件

口（ACSI）和服务器通信可访问数据对象。
.
IEC61850数据组织示例
V
A
Functional Constraint
MX
MX
Logical Nodes
MMXU1
MMXU2
Logical Device (e.g. Relay1)
Physical Device
(network address)
“MMXU2$MX$A” =
.
30
如何利用IEC61850规约构建智能化变电站？
——从变电站层次结构上来看从变电站层次结构上来看，智能化变电站由站控层，间隔层，过程层组成。
站控层设备：监控主机，工程师站等。间隔层设备：保护装置，测控装置等。过程层设备：光CT/PT，合并单元，智能开关等。
.
如何利用IEC61850规约构建智能化变电站？
.
关于IEC61850规约的一些疑问
What？什么是IEC61850规约？
Why？为什么要采用IEC61850规约？ How？如何利用IEC61850规约构建智能化变电站？
.
如何利用IEC61850规约构建智能化变电站？
我们从以下三个角度来看智能化变电站的构建情况： 1、从变电站层次结构上来看 2、从使用设备上来看 3、从使用服务上来看
——从使用设备上来看
从使用设备来看，构建一个完整的智能化变电站需要以下三个部分： 1、智能化的一次设备
一次设备从信号继电器到控制回路，全部采用微处理器（智能开关）和光电技术（无源光CT）设计。同时用于数字量信号传输的网络取代传统的电缆导线连接。换言之，变电站二次回路中常规的继电器及其逻辑回路及常规的强电模拟信号和控制电缆被光
电数字和光/电网络代替。

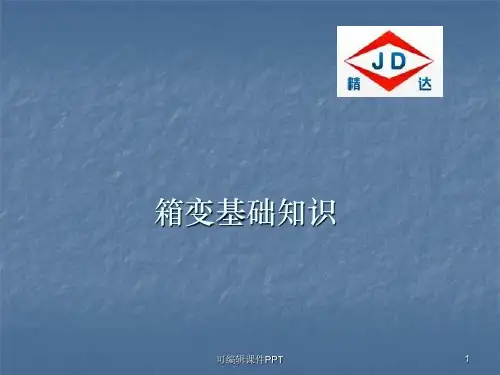

箱变基础知识ppt课件

46
FV避雷器HY5WS-17/50
氧化锌避雷器，被广泛地用于发电、输变、变电、配电系统中，使电气设备的绝缘免受过电压的损害。
具有电气绝缘性能好，介电强度高、抗漏痕、抗电蚀、耐热、耐寒、耐老化、防爆、憎水性、密封性等优点。
可编辑课件PPT
47
FV避雷器HY5WS-17/50
Y—表示瓷套式金属氧化物避雷器 H表示复合绝缘外套 5-表示冲击放电电流为5KA W—表示无间隙 S—表示配电型 17-表示避雷器的额定电压为17KV 50-表示避雷器的残压为50KV
1.低压进线柜 2.低压出线柜 3.低压补偿柜
可编辑课件PPT
57
低压部分照片
可编辑课件PPT
58
低压进线柜组成低压进线柜
三个电流表A 一个电压表V 一个万能转换开关（测量电压用）一个温度控制仪WK 合闸按钮、分闸按钮合闸指示灯、分闸指示灯隔离开关QS 断路器QF 电流互感器TA等元件组成。
可编辑课件PPT
3
进入20世纪90年代中期，国内开始出现简易箱式变电站，电力部也相应制定了部颁标准，但应用并不广泛，到90年代末期，特别是农网改造工程启动后，科研开发、制造技术及规模等都进入了高速发展，被广泛应用于城区、农村10～110kv 中小型变(配)电站、厂矿及流动作业用变电站的建设与改造，因其易于深入负荷中心，减少供电半径，提高末端电压质量，特别适用于农村电网改造，被誉为21世纪变电站建设的目标模式。
可编辑课件PPT
15
美式箱变
特点：
优点：体积小占地面积小、便于安放、便于伪装，容易与小区的环境相协调。可以缩短低压电缆的长度，降低线路损耗，还可以降低供电配套的造价。
缺点：供电可靠性低；无电动机构，无法增设配电自动化装置；无电容器装置，对降低线损不利；由于不同容量箱变的土建基础不同，使箱变的增容不便；当箱变过载后或用户增容时，土建要重建，会有一个较长的停电时间，增加工程的难度。

变电站电气设备-完整ppt课件

电气设备的额定参数一、电气设备的额定电压额定电压就是国家规定的电气设备标准的电压等级，是电气设备设计时所依据的电压值。在这一电压下工作时，电气设备的技术经济性能能够达到最佳状态，保证可靠长期运行。
第一类额定电压是指100伏及以下的额定电压第二类额定电压是指100～1000伏之间的额定电压第三类额定电压是指1000伏及其以上的电压等级。
12
变电站一次电气设备
变压器母线高压断路器隔离开关电流互感器电压互感器避雷器电抗器高压电容器变电站其他设备
完整版PPT课件
13
硬母线
变压器瓷套管
某220kV变电站SFSZ9-220/120000主变压器电气符号：TM
主变压器在输变电网络中承担变换电压等级的作用，利用电磁感应的原理来改
造成明显断开点，为设备检修创造可靠条件。无灭弧装置，所以不能开断负荷
电流和故障电流。
完整版PPT课件
17
支柱绝缘子
220kV电流互感器型号 LB6-220 电气符号：TA
电流互感器起到变流和电气隔离作用。便于二次仪表测量需要转换为比较统一
的电流。它是电力系统中测量仪表、继电保护等二次设备获取电气一次回路电
完整版PPT课件
15
灭弧室
操作机构箱
220kV高压断路器型号 HPL-245E1 电气符号：QF
高压断路器用来开断电力系统正常时的负荷电流和空载电流，还可以与继电保
护与自动装置配合，快速切断短路电流。
完整版PPT课件
16
隔离开关动触头
隔离开关静触头
支柱绝缘子
三相联动杆
220kV隔离开关型号 GW23A-252DW 电气符号：QS

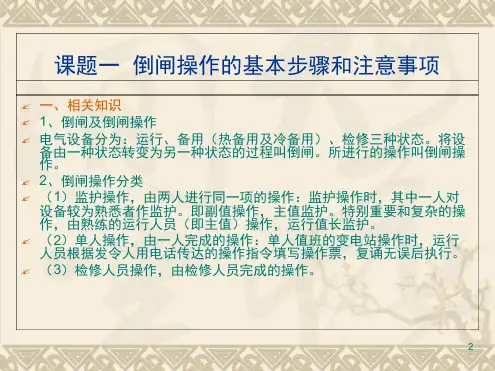

变电站标准倒闸操作演示幻灯片ppt课件

? （2）在操作票上应填写检查接地前相应隔离开关（手车）确在断开位置；进行验电；拉、合接地开关的编号；装设每一组接地线的地点及编号。以防发生带电合接地开关及带电挂地线，以及带地线送电等恶性事故的发生。
? （3）为了防止电压互感器发生反送电和设备误动作，对必须拔下或断开的控制回路或电压互感器回路的熔断器名称及检修结束后将其恢复等操作，均应填入工作票内。
7
为了规范事业单位聘用关系，建立和完善适应社会主义市场经济体制的事业单位工作人员聘用制度，保障用人单位和职工的合法权益
? （4）一张操作票只能填写一个操作任务，所谓“一个操作任务”是指根据同一操作命令，且为了相同的操作目的而进行的一系列相互关联并依次进行倒闸操作的过程。例如:?将一种运行方式改变到另一种运行方式； ?将一台电气设备由一种状态改变到另一种状态；?同一母线上的电气设备依次倒换至另一母线；?一系列相互关联，并按一定顺序进行的操作。
? 操作过程中，不得进行交接班，只有操作结束后，方可将操作票移交给下一个班组，交班人员详细交代操作票执行情况和注意事项，接班人员应重新审核，熟悉操作票。
? 6、检查 ? 每操作一项，应检查一项，检查操作正确性，检查表计、机械指示等是
否正确。 ? 7、操作汇报
5
为了规范事业单位聘用关系，建立和完善适应社会主义市场经济体制的事业单位工作人员聘用制度，保障用人单位和职工的合法权益
右上方侧。（６）监护人唱票，宣读操作项目，操作人手指设备的名称进行复诵。
14
为了规范事业单位聘用关系，建立和完善适应社会主义市场经济体制的事业单位工作人员聘用制度，保障用人单位和职工的合法权益

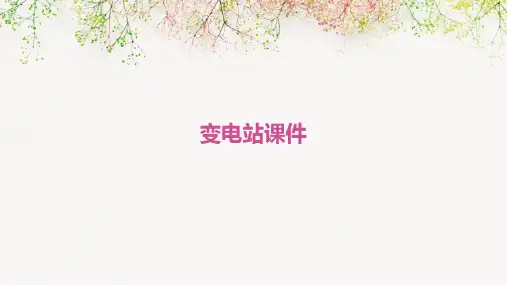

变电站课件

80%
严格执行安全制度
变电站应制定并严格执行安全制度，确保员工明确了解安全规定和操作规程。
100%
操作规程的制定与执行
变电站应制定详细的操作规程，涵盖设备检查、操作流程、异常处理等方面，并确保员工严格遵守。
80%
操作票制度
对于高风险或关键操作，变电站应实行操作票制度，确保每一步操作都有明确的记录和审核。
变电站的基本原理与特点
变电站的基本原理
通过变压器将不同电压等级的电网连接起来，实现电能的升降和分配。同时，通过开关设备和保护装置等设备，实现对电网的安全监控和保护。
变电站的特点
具有电压变换、电流变换、阻抗变换等特点，能够满足不同用户对电能的需求。同时，变电站也是电力系统中重要的组成部分，对于保证电力系统的稳定运行和安全具有重要意义。
THANK YOU
感谢聆听
互感器的操作和维护需要专业人员操作和维护，以确保其正常运行和延长使用寿命。
避雷器
避雷器是变电站中用于保护电力系统和设备免受过电压损害的设
备。
避雷器通常与被保护设备并联连接，当过电压出现时，避雷器先行放电，将过电压限制在一定范
围内。
避雷器的操作和维护需要专业人员操作和维护，以确保其正常运
防范能力。
05
变电站设计与建设
变电站的规划与布局
负荷分析
根据区域用电需求，分析变电站的供电范围、负荷大小及增长趋势，确定变电站的规模和布局。
站址选择
结合地理环境、交通状况、城市规划等多方面因素，选择合适的站址，确保变电站安全、可靠、经济地运行。
布局设计
根据变电站的规模和要求，合理布置变压器、断路器、隔离开关等设备，确保安全运行、方便维护。

变电站讲解直流系统ppt课件

THANKS
感谢观看
作用
在变电站中，直流系统为二次设备提供可靠的电源，确保在交流电源失电的情况下，二次设备能够正常工作，维护电力系统的稳定运行。
直流系统组成结构
充电装置
将交流电源转换为直流电源的装置，通常采用
高频开关电源模块。
蓄电池组
储存电能的装置，在交流电源失电时，为二次设备提供持续的直流电
源。
直流馈线屏
01
02
03
04
电源故障
检查电源线路和开关，更换损坏的电源模块或保险丝。
电池故障
对电池进行充放电测试，更换老化或损坏的电池。
充电模块故障
检查充电模块的输入输出电压和电流，更换故障模块。
监控系统故障
检查监控系统的硬件和软件，恢复或更换故障部件。
预防性维护与保养措施
定期检查
定期对直流系统的各个部件进行检查，包括电源、电池、充电模
直流馈线屏
将直流电源分配至各个用电设备，实现直流电源的合理分配和供电。直流馈线屏的配置需根据用电设备的数量和功率进行选择。
充电装置
为蓄电池组提供充电电流，确保蓄电池组在浮充或均充状态下保持充足电量。充电装置的配置需根据蓄电池组的容量和充电要求进行选择。
监控系统
实时监测直流系统的运行状态和参数，及时发现并处理故障，确保直流系统的稳定运行。监控系统的配置需根据变电站的规模和实际需求进行选择。
确保直流系统设备的高质量和可靠性，降低故障率。
设立安全防护区域
在变电站内划定直流系统安全防护区域，限制非授权人员进入。
定期进行安全检查和评估
对直流系统进行定期的安全检查和评估，及时发现和消除安全隐患。

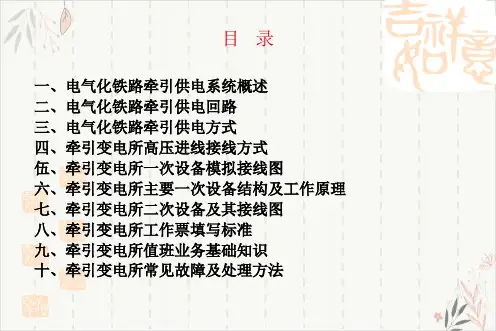

牵引变电所基础知识PPT课件

2、第三种工作票填写标准（样式见右边图）
山阳新干线
300
⑨、冷却装置、风扇电机应齐全，运行正常。
日本北陆新干线 300 在可以通过投入备用设备恢复供电的情况下，应先设法恢复供电，再进行故障修复处理。
5KV小车式断路器:填写”断开×××、×××，将小车拉至试验位并闭锁“高压室全室停电维修无需将小车拉至试验位。
断”（先合刀闸再合断路器，先分断路器再断刀闸）。可手动操
作，也可电动操作（电动操作主要应用于110KV及以上，需要遥
控）
图形及文字符号表示：
文字符号：QS（新） G（旧）
。
新
旧
一次设备主要图形
手车式断路器：（常称为：手车开关）像手推车一样可以推拉出来的自带隔离开关的断路器，手车拉出后即将两侧隔离开关断开。图形及文字符号表示：文字符号：DL
牵引供电系统原边的供电方式
2.双侧供电
C B
A1
A2
C：牵引变电所；B：地区变电站；A：发电厂
牵引供电系统原边的供电方式
3.环形供电
牵引变电所
牵引变电所
地区变电站或发电厂
地区变电站或发电厂
牵引供电系统原边的供电方式
4.放射供电
牵引变电所
地区变电站或发电厂
牵引变电所引入线的方式
又称牵引变电所一次侧主接线方式。主要有以下3种，。
1、牵引变电所值班员的安全等级不低于三级；
瓦朗斯－马赛
350
巴黎－斯特拉斯堡
350
西
马德里－塞维利亚
250
班
牙
马德里－巴塞罗那
350
供电电压 ( kV ) 275 275 275 275 275 225 225 225 225 225 225

变电站设备与安全运行课件-PPT

刀闸的用途
刀闸也称隔离开关，它的用途是造成可以看见的明显断路点，以便设备检修，线路停电时，隔离电源，保证安全，刀闸和开关配合改变运行结线，以便到达安全经济的目的。
开关的用途
开关又称断路器，是发电厂及变电站的主要设备，它不仅可以切断与闭合高压电路的空载电流、负荷电流、，而且系统发生故障时，它和保护自动装置相配合，迅速切断故障电流，从而减少停电范围，防止事故扩大，保证系统安全供电。
4.变压器铁芯接地断线，会产生劈裂声
根据变压器异常声响判断故障
5.变压器绕组短路，将有“劈啪”声音，严重时会有巨大轰鸣声，随后起火
6.变压器绕组高压引出线相互间或它们对外壳闪络放电时，有爆裂声音
7.变压器低压侧电力线路接地时，有“轰轰”声 8.变压器过载运行时，音调高、音量大。变压器
变压器的种类
2.试验用变压器：产生高电压，试验电气设备用。
3.测量变压器：如电压互感器、电流互感器，供连接仪表和继电器用。
4.调压器：用以改变电源来的电压满足特殊设备的需要。
5.其它变压器：如电炉变、整流变、电焊变、控制用变、冲击变等。
变压器的种类
按冷却条件分 1.油浸变压器：包括油浸自冷、油浸风冷、
继电保护装置概念
当电力系统发生故障或异常现象时，利用一些电力自动装置将故障部分从系统中迅速切除，或在发生异常时及时发出信号，已到达缩小故障范围、减少故障损失、保障系统安全运行的目的。通常将执行上述任务的电气自动装置叫继电保护装置。
继电保护装置用途
1.当电网发生足以损坏设备或危及电网安全运行的故障时，使被保护设备快速脱离电网。
2.各变压器接线组别应一样 3.各变压器的阻抗电压百分数应基本相等，

2024全新变电站培训ppt课件

高低压开关柜选型及配置
01
02
03
高压开关柜选型
根据变电站电压等级和短路容量，选择合适的高压开关柜类型，如KYN28A12、XGN2-12等。
低压开关柜选型
根据负荷性质和运行要求，选择合适的低压开关柜类型，如MNS、GCS、 GCK等。
高低压开关柜配置
根据变电站主接线图和负荷分布情况，合理配置高低压开关柜的数量和布置方式。
造和升级。
全新变电站故障诊
05
断与处理方法
常见故障类型及原因分析
设备老化
长时间运行导致设备性能下降，易引发故障。
人为因素
操作不当、维护不到位等人为原因引发故障。
恶劣环境
极端天气、污染等环境因素对设备造成损害。
设计缺陷
设备设计不合理或存在缺陷，导致运行不稳定。
故障诊断方法和工具介绍
感官诊断法
置与选型
主变压器选型及配置
主变压器容量确定
根据负荷预测和变电站规划容量，选择合适的主变压器容量，确
保满足未来负荷增长需求。
主变压器类型选择
油浸式变压器与干式变压器的比较，根据变电站环境条件、运行维护要求等因素，选择合适的主
变压器类型。
主变压器配置方式
根据变电站接线方式和运行可靠性要求，确定主变压器的配置方式，如单台、两台或多台配置。
应急措施
立即切断故障设备电源，确保人员安全；启用备用设备，保障电力供应连续性；对重要设备进行特殊保护，防止故障扩大。
预防措施
加强设备维护和保养，定期进行巡检和检测；提高操作人员技能水平，减少人为因素引发的故障；加强变电站环境监控和治理，降低环境因素对设备的影响。

变电站设备讲解 ppt课件

就是这种气体分子或原子生成负离子的倾向性强。由电弧电离所产生的电子，被SF6气体和由它分解产生的卤族分子和原子强烈的吸附，因而带电粒子的移动性显著降低，并由于负离子与正离子极易复合还原为中性分子和原子。因此，弧隙空间导电性的消失过程非常迅速。弧隙电导率很快降低，从而促使电弧熄灭。
2020/10/28
2020/10/28
29
户内油断路器灭弧室
8、油断路器
采用变压器油作灭弧介质的断路器，称为油断路
器，如断路器的油还兼作开断后的绝缘和带电部分与接地外壳之间的绝缘介质，称为多油断路器；油仅作为灭弧介质和触头开断后的绝缘介质，而带电部分对地之间的绝缘介质采用瓷或其他介质的，称为少油断路器。主要用在不需频繁操作及不要求高速开断的各级电压电网中。
453保护的选择性2保护特性fu0fu1额定电压额定电流熔体的额定电流极限开断电流6技术特点1参数467熔断器的选择1确定额定电压2确定额定电流nsnfmaxnf4确定熔体额定电流对于不经常启动或启动时间不长的电动机5考虑保护选择性的要求471低压熔断器11黄铜圈黄铜圈22绝缘纸管绝缘纸管33黄铜帽黄铜帽44插刀66特种垫圈特种垫圈77刀座rm10型无填料封闭管式48rt0型有填料封闭管式1瓷波纹管2盖板3螺钉4熔断指示器5指示器熔体6工作熔体7插刀8石英砂9熔体的引燃器10锡桥11熔体的变截面小孔492高压熔断器1户内rn型
从阴极表面发射电子电电子子积加累速能到量足足够够大大
碰撞游离，产离生子新和的自正由电子
继续碰撞游离
形成电流（电弧）
发热使温度足够高中性质点无规则运动
热游离，维持电弧燃烧
2020/10/28
12
交流电路的熄弧措施

变电站培训ppt课件pptx

高压试验项目
包括耐压试验、局部放电试验、介损试验等，用于检测设备的绝
缘性能和电气强度。
高压试验方法
根据试验项目和设备类型选择合适的试验方法，如交流耐压试验、
直流耐压试验等。
高压试验标准
遵循国家相关标准和电力行业规范，如《电力设备预防性试验规程》等，确保试验结果的准确性
和可靠性。
绝缘监督内容、手段和要求
继电保护及自动装置配置与运行维护
继电保护基本原理及配置要求
继电保护基本原理
通过测量电气量（如电流、电压、功率等）或非电气量（如温度、压力等），与整定值比较，判断电力系统故障或异常状态，并发出相应的动作指令。
配置要求
根据电力系统结构、运行方式和设备参数，合理选择和配置继电保护装置，确保在故障发生时能够快速、准确地切除故障，保证电力系统的安全稳定运行。
预防性试验周期安排和结果评价
预防性试验周期安排
预防性试验结果评价
根据设备类型、运行环境、历史数据等因素，制定合理的预防性试验周期，如年度预防性试验、季度预防性试验等。
对试验结果进行综合分析，判断设备绝缘状况是否良好，是否存在潜在故障隐患。对于不合格项，需及时进行处理并跟踪验证。
案例分析：设备绝缘故障诊断与处理
建立完善的考核评价机制，对运行人员进行定期考核，确保人员技能水平符合要求。
加强岗位培训，提高运行人员的业务水平和操作技能。
培训计划和教材编写指导原则
制定针对性的培训计划，根据变电站实际情况和人员技能水平制
定培训内容和方式。
编写实用的培训教材，结合变电站实际案例，注重理论与实践相
结合。
加强培训效果评估，对培训效果进行跟踪和反馈，不断改进培训

变电站的组成PPT课件

该型变电站国内基本采用室内布置，采用一个主体建筑即可；采用多层布置，各种电缆布置在地下底层，一层布置中压开关柜、补赏电容器、接地变、站用变等设备，二层布置GIS设备及二次设备间、监控室、值班室、办公室等。主变布置在紧靠中压配电室侧。节省占地面积建筑物又少。城市中的变电站基本都采用此类型。
16
另一种接线为：相—相接线，一端需要两套阻波器和耦合电容器。优点为；衰减较小，线路故障时安全性高。国内多在500KV以上电网上使用。
线路阻波器；线路阻波器串联在输电线路上，需要通过正常线路上的工频电流，并能阻止高频信号通过，即对高频信号呈现高阻抗，而对工频电流基本不呈现阻抗。选择；按其额定连续电流（A)选择和额定短时电流（KA)选择。
500枢KV纽/2变2电0K站V/；11电0K压；V等.一级般比枢较纽高变，电多站为汇三集圈多变个压大器电；源电，压进等行级系一统般功为率；交换和
以中压供电。全所停电后，将使系统稳定破坏，电网瓦解。造成大面积停电。区域变电站;电压等级也比较高，多为三圈变压器；一般区域变电站地区重
要变电站，有的也叫中心变电站，向终端变电站和分支变电站供电，也可直接向用户供电。电压等级一般为；220KV/110KV/35KV.或110KV/35KV/10KV.
12
3 变电站其他设备（项目）
（1）安全监视系统；有各类监视探头、图像监控等等组成。作用是监视其他人员不经批准进入站内区域或进入带电区域等等。
（2）
消防监视系统；是有消防系统和消防监视系统组成，消防系统有消防水泵、消防稳压水泵、消防喷淋装置、消防管阀系统、水井（库）系统、消防控制系统、干粉灭火器、沙箱等等。监视系统由各类烟感、温感、感温电缆、感温线、报警装置、监视装置、控制装置等等组成。各类变电站配置的消防系统不太统一。但都要经消防主管部门审批消防方案，由专业施工部门施工，由消防部门专门验收。

1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。

• 二次设备：对一次设备进行监视、测量、控制和保护作用的辅助设备。如各种继电器、微机装置、信号装置、测量仪表、录波记录装置以及遥测、遥信装置和各种控制电缆、小母线等。
2020/11/24
2
精品资料
• 你怎么称呼老师？ • 如果老师最后没有总结一节课的重点的难点，你
是否会认为老师的教学方法需要改进？ • 你所经历的课堂，是讲座式还是讨论式？ • 教师的教鞭 • “不怕太阳晒，也不怕那风雨狂，只怕先生骂我
• 隔离刀闸：隔离刀闸用于通断有电压无负荷的设备或较小负荷电流和电容电流的线路。符号为“QS”
• 负荷开关：负荷开关的构造与隔离开关相似，只是加装了简单的灭弧装置。有一个明显的断开点，有一定的断流能力，可以带负荷操作，但不能直接断开短路电流，如果需要，要依靠与它串接的高压熔断器来实现。
• 空气断路器（自动开关）：是用手动或电动合闸，用锁扣保持合闸位置，由脱扣机构作用于跳闸并具有灭弧装置的低压开关。目前被广泛用于 500V 以下的交、直流装置中，当电路内发生过负荷、短路、电压降低或消失时，能自动切断电路
2020/11/24
10
技术术语
• 标示牌：用来警告人们不得接近设备的带电部分，指示为工作人员准备的工作地点，提醒采取安全措施，以及禁止某设备或某线路合闸通电的安全警告牌。分为警告类、允许类、提示类和禁止类等
• 遮栏：为防止工作人员误碰到设备带电部分而装设的设备的屏护，分临时遮栏和常设遮栏两种
2020/11/24
1
技术术语
• 三相交流电：由三个频率相同、电势及振幅相等、相位互差 120°角的交流电路组成的电力系统，叫三相交流电
• 一次设备：直接生产和输配电能的设备称为一次设备。包括变压器、各种高压断路器、隔离开关、母线、电力电缆、电压互感器、电流互感器、电抗器、避雷器、消弧线圈、并联电容器及高压熔断器等
• 绝缘棒：又称令克棒、绝缘拉杆、操作杆等。绝缘棒由工作头、绝缘杆和握柄三部分构成。它供在闭合或拉开高压隔离开关，装拆携带式接地线，以及进行测量和试验时使用
2020/11/24
11
技术术语
• 安全用具：为了避免工作人员在从事电气工作时，发生触电、灼伤、高空坠落等事故，而必须使用的安全器具。分为基本安全用具和辅助安全用具两类。
• 高压断路器：又称高压开关，是电力系统中主要的电力控制设备。系统正常运行时，能接通、分断电路负载电流；系统故障时，和继电保护配合，能迅速切断负荷电流和短路电流，以防止扩大事故范围，起控制和保护作用。符号为“QF”。它具有相当完善的灭弧结构和足够的断流能力
2020/11/24
7
技术术语
• 相位：指三相电力系统中，三相电压或电流在同一时间所处的位置，通常对称平衡的三相电压或电流的相位互差120°
2020/11/24
6
技术术语
• 核相：指为检查即将投入的变压器或线路的相位与并列系统或母线的相位是否一致而进行的操作。如相位不同，将发生短路
• 变压器：变压器是一种静止的电气设备，用来将某一等级的交流电压变为相同频率的一种或几种等级的交流电压，但总的传输容量不变。符号为“T”
• 动力系统：指由各类发电厂、变电所、输配电线路及用户（包括电力用户和热力用户）组成的一个统一的供用电系统。
2020/11/24
5
技术术语
• 电气主接线：是汇集和分配电能的通路，它决定了配电装置设备的数量，并表明以什么方式来连接电源、变压器和馈出线路，以及避雷器、互感器等的安装位置
• 相序：就是相位的顺序，是指三相电力系统中，各相的电压或电流的瞬时值从负值向正值变化时，经过零值的先后顺序
2020/11/24
9Leabharlann 技术术语• 电流互感器：是将高压电流和低压大电流变成电压较低的小电流，供给仪表和继电保护装置，并将仪表和继电保护装置与高压电路分开的仪器。符号为“TA”
• 验电笔：用来检查设备或线路是否有电的工具。分高压、低压两种。
• 接地线：是为了防止在已停电的设备和线路上意外地出现电压而装设的保证工作人员安全的重要工具。按部颁规定，接地线必须是 25mm 2 以上软裸铜线制成。
变电站概述
• 变电站是电力系统中变换电压、接受和分配电能、控制电力的流向和调整电压的电力设施，它通过其变压器将各级电压的电网联系起来。
• 变电站起变换电压作用的设备是变压器，除此之外，变电站的设备还有开闭电路的开关设备，汇集电流的母线，计量和控制用互感器、仪表、继电保护装置和防雷保护装置、调度通信装置等，有的变电站还有无功补偿设备。变电站的主要设备和连接方式，按其功能不同而有差异。
• 基本安全用具：指绝缘强度能长时间承受电气设备工作电压作用的安全用具。基本安全用具可以直接操作高压电气设备，有：绝缘操作杆、绝缘夹钳、核相高压杆、高低压验电器、绝缘挡板、防护镜等
• 辅助安全用具：指绝缘强度不能长时间承受电气设备工作电压的作用的安全用具。只能起辅助安全作用，即起加强基本安全用具的保安作用。有：绝缘手套、绝缘靴、绝缘鞋、绝缘台、绝缘垫、绝缘绳等
2020/11/24
8
技术术语
• 电缆：由线芯（导电部分）、绝缘层和保护层三部分组成的电线称为电缆。
• 母线：是电源和用户线路的连接点，是各种输配电装置的中间环节。其作用是汇集、分配和传送电能。分硬母线和软母线两类
• 电压互感器：电压互感器是将电路上的高电压变换为同相位的低电压的仪器。以隔离高电压，保证测量人员、仪表及继电保护装置的安全。符号为“TV”
笨，没有学问无颜见爹娘 ……” • “太阳当空照，花儿对我笑，小鸟说早早早……”
4
技术术语
• 电力网：指由各类变电站（所）和各种不同电压等级的输、配电线路联接起来组成的一个统一网络。是联系发电厂和电能用户的中间环节，是传送和分配电能的网络。其作用是将电能从发电厂输送并分配到用户处。
• 电力系统：指由发电厂的电气部分、变电所、输配电线路及电力用户组成的对电能进行不间断生产、传输、分配和使用的联合系统。电力系统是动力系统的一部分
