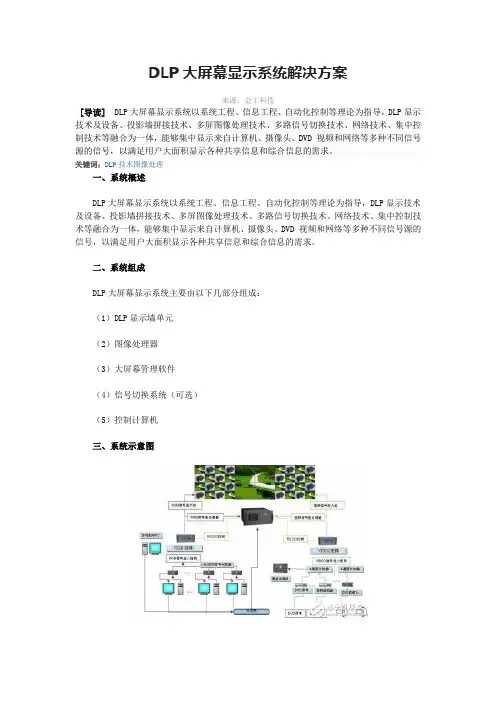

DLP大屏幕显示系统解决方案
来源：金工科技
[导读] DLP大屏幕显示系统以系统工程、信息工程、自动化控制等理论为指导，DLP显示技术及设备、投影墙拼接技术、多屏图像处理技术、多路信号切换技术、网络技术、集中控制技术等融合为一体，能够集中显示来自计算机、摄像头、DVD 视频和网络等多种不同信号源的信号，以满足用户大面积显示各种共享信息和综合信息的需求。
关键词：DLP技术图像处理
一、系统概述
DLP大屏幕显示系统以系统工程、信息工程、自动化控制等理论为指导，DLP显示技术及设备、投影墙拼接技术、多屏图像处理技术、多路信号切换技术、网络技术、集中控制技术等融合为一体，能够集中显示来自计算机、摄像头、DVD 视频和网络等多种不同信号源的信号，以满足用户大面积显示各种共享信息和综合信息的需求。
二、系统组成
DLP大屏幕显示系统主要由以下几部分组成：
（1）DLP显示墙单元
（2）图像处理器
（3）大屏幕管理软件
（4）信号切换系统（可选）
（5）控制计算机
三、系统示意图
四、系统功能实现
1. 全屏显示，高清、高分辨率应用可以把大屏幕显示墙作为统一的逻辑屏来显示高清、高分辨率的图像，实现全屏显示和分辨率的叠加，比如显示超高分辨率的大型完整的网络画面等。
2. 多路Video信号显示
支持全制式Video输入信号，Video监控信息、高清视频图像、高清摄像机、录像机、大小影碟机、彩色实物显示仪等各类Video信号源均可接入图形处理器。多路Video信号经图形处理器后，可分别以窗口的形式在显示墙上任意位置放大、缩小、跨屏移动及全屏显示等。
3. 网络信号的显示
图像处理器能自由开启多个远程IP窗口，通过网络将远程计算机画面动态地显示在大屏幕上，远程IP窗口可无限制地漫游、拖放、调整大小、与其它窗口叠加。
4. 各类信号混合显示
随着我国国民经济的高速发展，众多行业（公安、交警、电信、银行、证券、通信、交通、建筑、卫生、机场、军队等以及企事业单位）对于终端显示设备的要求朝着大型化、高清晰化方向发展。先进的大屏幕显示设备及视听电子集成系统形成一个庞大的需求缺口，人类在显示设备上对于更大视野的追求是永无止境的，大屏幕显示市场需求近几年也在高速增长。
煤矿行业的“数字安全”综合信息网络系统，应用大屏幕数字拼接墙系统对各类信息（多媒体网络、计算机、各类监控视频等）提供强大的处理和显示功能，它将辖区内煤矿的安全生产监测监控系统（地质测量子系统、生产管理子系统、采掘位置跟踪子系统、通风子系统、供电子系统和提升运输子系统），和信息管理系统建立数据库，直接在高清晰度、大规模数字拼接墙超大屏幕的地图上进行工程设计、计算、检测、生产跟踪、调度管理和信息查询。形成矿井瓦斯治理的数字化、矿井采掘的图形化、安全管理的信息化和调度指挥的科学化。
大屏幕数字拼接墙系统，利用矿井监控系统和先进的光纤联络方式，实现市、县、矿三级联网管理和矿区监控中心控制管理，从而实现对辖区煤矿的远程瓦斯监测分析、越界开采监督、瓦斯隐患查询、通风状态查询和安全调度管理；能够及时并且非常直观地得到煤矿安全与生产信息，便于监察管理，实现在中心控制室内，通过数字拼接墙，高清晰度、高对比度地显示远程实时监测联网矿点的瓦斯情况。锁定采掘工程图状态，并提供安全功能，调看相邻煤矿的采掘工程图，查看和测量距离，调看历史图对比分析等等，为解决越界开采和贯通安全问题提供了有效的技术手段。
大屏幕数字拼接墙系统建立了一个具有数据采集整合、处理、调度、反馈等功能的管理指挥运行机制，提供一个可靠稳定、快速响应的综合显示平台。结合煤炭行业现有设备与管理系统，为分析及决策指挥提供了实时和可靠的手段。将大大提高地方煤矿的抗灾能力，做到事故发生前的预防和监测，事故发生后的紧急救助和指挥，减少矿工生命和财产损失，从而推动煤炭行业管理方式的根本变革和煤炭企业的技术进步，具有重大意义。
LED大屏幕显示系统的测试检验验收
LED大屏幕显示系统的测试检验验收要求
1. LED显示屏的硬件使用环境。LED显示屏硬件部分包括根据LED显示屏种类、面积、使用现场等条件确定的通用计算机部分、通信线、专用数据转换部分及显示部分。
1) 对计算机主机、各种选配插卡、外部设备及通信接口的要求；
2) 对通信线的要求并注明最大通信距离；
3) 数据转换部分与计算机主机的通信方式；
4) 供电要求及结构安装要求。
2. LED显示屏的软件使用环境。对不同性能的LED显示屏应配置能满足其显示功能要求的显示软件，该软件具有以下功能：
1) 符合系列化、标准化要求，能向下兼容；
2) 采用在具体规范中规定的操作系统和语言；
3) 配有完善的自检程序和根据需要配备各种级别的诊断程序；
4) 对非凡用途的LED显示屏配备其相应的专用软件。
3. 结构与外观
1) LED显示屏结构部分可采用钢、铝、木等材料。要求结构坚固、美观。
2) LED显示屏外框无明显划痕。室外LED显示屏像素管安装应一致、无松动及管壳破裂。
3) 对LED显示屏的硬件使用环境、软件使用环境、结构与外观、安全要求、性能特性、均匀性、失控性、供电电源进行检查，应满足要求。
4) LED显示屏的硬件产品验收。
LED大屏幕显示系统屏目测手感和实测方式检查内容。
1. LED大屏幕显示系统使用目测。方式检查内容
1) LED显示屏的硬件使用环境。
2) LED显示屏的软件使用环境。
3) LED显示屏的结构和外观。
a) 结构。LED显示屏部分可采用钢、铝、木等材料。要求结构坚固、美观。
b) 外观。LED显示屏外框无明显划痕。室外LED显示屏像素管安装应一致、无松动及管壳破裂。
4) LED显示屏的安全标记。
5) 外观检验
2. LED大屏幕显示系统使用测和手感方式检查内容。
1) 颜色与样板相符合（正常视力在自然光或日光灯下观测无明显色差），同批产品无色差（注：色差包括颜色和光泽度）；涂层表面光滑、平整、均匀，表面不得有如下缺陷：不干返黏、颗粒、漏底、麻点、发花、起皱、机械损伤。
大屏幕显示系统技术方案
目 录
一、简介 .................................................................. 1
二、大屏幕显示系统规模 .................................................... 2
三、优质的投影单元 ........................................................ 3
1、投影机 ................................................................. 3
1.1 选用具有DDR技术DMD为核心的DLP投影机 ........................... 3
1.2 具有内置图像处理模块 ............................................. 4
1.3 具有DVI数字接口 ................................................. 5
1.4 信号自动识别与显示 ............................................... 5
1.5 灯泡智能化控制管理 ............................................... 6
2 专业背投玻璃屏幕 ......................................................
6
3 箱体 ................................................................. 8
四、优质的多屏拼接控制器 .................................................. 9
