电力土建工程质量检验评定表格填写说明及填写范例明
- 格式:doc
- 大小:787.00 KB
- 文档页数:40
建筑电气工程施工质量验收资料工程名称建立单位监理单位施工单位工程专业技术负责人编制人竣工日期年月日施工现场质量检查记录单位〔子单位〕工程质量竣工验收记录分部〔子分部〕工程验收记录分部〔子分部〕工程平安和功能检查资料及主要功能抽查记录分部〔子分部〕工程观感检查记录分项工程质量验收记录注:本表由施工工程专业质量检查员填写。
山东省建立工程质量监视总站监制变压器、箱式变电所安装检验批质量验收记录表成套配电柜、控制柜〔屏、台〕和动力、照明配电箱〔盘〕安装检验批质量验收记录表〔Ⅰ〕高压开关柜安装检验批质量验收记录表〔Ⅱ〕低压成套柜〔屏、台〕低压电动机、电加热器及电动执行机构检查接线不连续电源安装检验批质量验收记录表电缆桥架安装和桥架内电缆敷设检验批质量验收记录表山东省建立工程质量监视总站监制电缆沟内和电缆竖井内电缆敷设检验批质量验收记录表电线导管、电缆导管和线槽敷设检验批质量验收记录表〔Ⅰ〕室内电线导管、电缆导管和线槽敷设检验批质量验收记录表〔Ⅱ〕室外电线、电缆穿管和线槽敷线检验批质量验收记录表槽板配线检验批质量验收记录表鲁DQ—51山东省建立工程质量监视总站监制钢索配线检验批质量验收记录表电缆头制作、接线和线路绝缘测试检验批质量验收记录表专用灯具安装检验批质量验收记录表建筑物景观照明灯、航空障碍标志灯和庭院灯安装检验批质量验收记录表鲁DQ —056开关、插座、风扇安装检验批质量验收记录表建筑物照明通电试运行检验批质量验收记录表鲁DQ —接地装置安装检验批质量验收记录表避雷引下线和变配电室接地干线敷设检验批质量验收记录表〔Ⅰ〕防雷引下线避雷引下线和变配电室接地干线敷设检验批质量验收记录表建筑物等电位联结检验批质量验收记录表。
电力检验批填写模板(1)一、项目名称:电力设备巡检二、检验批次:2021年8月第一批次三、检验单位:XX电力检测有限公司四、检验日期:2021年8月1日五、检验内容及要求:检验内容:1. 检查配电装置的电气连接是否牢固,并进行紧固2. 检查电力设备与仪器的绝缘状况3. 检查电力设备的运行情况和性能参数4. 检查电力设备的接地状况5. 检查配电线路的负载情况检验要求:1. 检查结果应符合国家电力设备检测标准2. 检查人员应具备相关资质和证书3. 检查应按照设备运行状态进行,确保安全性和高效性六、检验计划及安排:检验计划:1. 对主配电室进行全面检查,包括开关柜、配电箱等设备2. 对发电机组进行检查,检查电流、电压等参数是否正常3. 对变压器进行检查,检查绝缘状况和接地情况4. 对配电线路进行检查,检查负载是否均衡检验安排:1. 本次检验将由专业的电力检验人员负责2. 检验将在工作日进行,确保不影响正常生产和使用3. 检验前需提前通知相关部门,确保检验的顺利进行七、检验结果及意见:检验结果:1. 主配电室电气连接牢固,符合要求2. 发电机组运行参数正常,无异常3. 变压器绝缘状况良好,接地良好4. 配电线路负载均衡,满足要求意见建议:根据本次检验结果,建议加强对电力设备的巡检频率,确保设备长期稳定运行。
同时,建议加强对维护人员的培训和考核,提高其维护技能和意识。
八、检验记录:检验记录:1. 2021年8月1日,检验人员到场,开始对电力设备进行检查2. 经过近一天的检查工作,电力设备全部检查完毕3. 检查期间发现一处电气连接不牢固,及时通知维护人员进行处理4. 记录了所有设备的维护和检查情况,形成检验报告九、总结:通过本次检验,对电力设备的运行状况进行了全面的检查,发现并及时处理了一处问题。
建议在日常维护中加强对电气连接的检查,确保设备的安全性和可靠性。
十、附件:本次检验的详细检查记录和检验报告作为附件,供相关人员查阅。
(Ⅲ)照明配电箱(盘)(Ⅲ)照明配电箱(盘)(Ⅲ)照明配电箱(盘)(Ⅲ)照明配电箱(盘)(Ⅲ)照明配电箱(盘)(Ⅲ)照明配电箱(盘)(Ⅲ)照明配电箱(盘)(Ⅲ)照明配电箱(盘)(Ⅲ)照明配电箱(盘)(Ⅲ)照明配电箱(盘)(Ⅲ)照明配电箱(盘)(Ⅲ)照明配电箱(盘)GB50303—2002(Ⅰ)室内060304□□060405□□060502□□GB50303—2002(Ⅰ)室内060304□□060405□□060502□□GB50303—2002(Ⅰ)室内060304□□060405□□060502□□GB50303—2002(Ⅰ)室内060304□□060405□□060502□□GB50303—2002(Ⅰ)室内060304□□060405□□060502□□GB50303—2002(Ⅰ)室内060304□□060405□□060502□□GB50303—2002(Ⅰ)室内060304□□060405□□060502□□GB50303—2002(Ⅰ)室内060304□□060405□□060502□□GB50303—2002(Ⅰ)室内060304□□060405□□060502□□GB50303—2002(Ⅰ)室内060304□□060405□□060502□□GB50303—2002(Ⅰ)室内060304□□060405□□060502□□GB50303—2002(Ⅰ)室内060304□□060405□□060502□□GB50303—2002060105□□060305□□060406□□060503□□GB50303—2002060105□□060305□□060406□□060503□□GB50303—2002060105□□060305□□060406□□060503□□GB50303—2002060105□□060305□□060406□□060503□□GB50303—2002060105□□060305□□060406□□060503□□GB50303—2002060105□□060305□□060406□□060503□□GB50303—2002060105□□060305□□060406□□060503□□GB50303—2002060105□□060305□□060406□□060503□□GB50303—2002060105□□060305□□060406□□060503□□GB50303—2002060105□□060305□□060406□□060503□□GB50303—2002060105□□060305□□060406□□060503□□GB50303—2002060105□□060305□□060406□□060503□□5.17.4电缆头制作、接线和线路绝缘测试检验批质量验收记录表GB50303—2002060106□□,060407□□060205□□,060506□□5.17.4 电缆头制作、接线和线路绝缘测试检验批质量验收记录表GB50303—2002060106□□,060407□□060205□□,060506□□电缆头制作、接线和线路绝缘测试检验批质量验收记录表GB50303—2002060106□□,060407□□060205□□,060506□□电缆头制作、接线和线路绝缘测试检验批质量验收记录表GB50303—2002060106□□,060407□□060205□□,060506□□普通灯具安装检验批质量验收记录表GB50303—2002普通灯具安装检验批质量验收记录表GB50303—2002普通灯具安装检验批质量验收记录表GB50303—2002普通灯具安装检验批质量验收记录表GB50303—2002GB50303—2002GB50303—2002GB50303—2002GB50303—2002GB50303—2002GB50303—2002。
质量验收表格填写说明及范例secret一、建筑工程施工质量验收表格填写说明一、建筑工程施工质量验收表格填写说明(一)施工现场质量治理检查记录表填写说明本表为《建筑工程施工质量验收统一标准》GB50300-2001第3.0.1条的附录A.0.1表。
一样一个柡段或一个单位(子单位)工程检查一次,在开工前检查,由施工单位现场负责人填写,由监理单位的总监理工程师(建设单位项目负责人)验收。
下面分三个部分来说明填表要求和填写方法。
1.表头部分介绍工程建设各方责任主体的概况,由施工单位的现场负责人填写。
(1)工程名称栏应填写工程名称的全称,与合同或招投标文件中的工程名称一致。
(2)施工许可证(开工证)应填写当地建设行政主管部门批准发施工许可证(开工证)的编号(3)建设单位栏填写合同文件中的甲方,单位名称应写全称,与合同签章上的单位名称相同。
(4)建设单位项目负责人栏应填合同书上签字人或签字人以文字形式托付的代表—工程项目负责人。
工程完工后竣工验收备案表中的单位项目负责人应与此一致。
(5)设计单位栏填写设计合同中签章单位的名称,其全称应与印章上的名称一致。
(6)设计单位的项目负责人栏应是设计合同书签字人或签字人以文字形式托付的该项目负责人,工程完工后竣工验收备案表中的单位项目负责人也应与此一致。
(7)监理单位栏填写单位全称,应与合同或协议书中的名称一致。
(8)总监理工程师栏应填写合同或协议书中明确的项目监理负责人,也能够是监理单位以文件形式明确的该项目监理负责人,此负责人必须有监理工程师任职资格证书,专业要对口。
(9)施工单位栏应填写施工合同中签章单位的全称,与签章上的名称一致。
(10)项目经理栏、项目技术负责人栏填写的人名应与合同中明确的项目经理、项目技术负责人一致。
(11)表头部分可统一填写,不需具体人员签名,只是明确了负责人的地位。
2.检查项目部分填写各项检查项目文件的名称或编号,并将文件(复印件或原件)附在表的后面供检查,检查后应将文件归还。
注:①定性项目符合要求打√,反之打×;②定量项目加○表示超出企业标准,加△表示超出国家标准。
注:①定性项目符合要求打√,反之打×;②定量项目加○表示超出企业标准,加△表示超出国家标准。
砂和砂石地基检验批质量验收记录表注:①定性项目符合要求打√,反之打×;②定量项目加○表示超出企业标准,加△表示超出国家标准。
地下防水混凝土检验批质量验收记录表GB50208-2002注:①定性项目符合要求打√,反之打×;②定量项目加○表示超出企业标准,加△表示超出国家标准。
地下水泥砂浆防水层检验批质量验收记录表GB50208-2002注:①定性项目符合要求打√,反之打×;②定量项目加○表示超出企业标准,加△表示超出国家标准。
地下卷材防水层检验批质量验收记录表注:①定性项目符合要求打√,反之打×;②定量项目加○表示超出企业标准,加△表示超出国家标准。
地下涂料防水层检验批质量验收记录表注:①定性项目符合要求打√,反之打×;②定量项目加○表示超出企业标准,加△表示超出国家标准。
地下防水细部构造检验批质量验收记录表注:①定性项目符合要求打√,反之打×;②定量项目加○表示超出企业标准,加△表示超出国家标准。
模板安装工程检验批质量验收记录表注:①定性项目符合要求打√,反之打×;②定量项目加○表示超出企业标准,加△表示超出国家标准。
模板拆除工程检验批质量验收记录表GB50204-2002〔Ⅲ〕1注:①定性项目符合要求打√,反之打×;②定量项目加○表示超出企业标准,加△表示超出国家标准。
钢筋加工检验批质量验收记录表GB50204-2002〔Ⅰ〕注:①定性项目符合要求打√,反之打×;②定量项目加○表示超出企业标准,加△表示超出国家标准。
钢筋安装工程检验批质量验收记录表注:①定性项目符合要求打√,反之打×;②定量项目加○表示超出企业标准,加△表示超出国家标准。
卷材防水层检验批质量验收记录(GB50208-2002)表 4.3 编号:010503□□□(4.3.14 条)4卷材搭接宽度允许偏差为10mm010503□□□说明注:按铺贴面积100m2 作为一处抽查,且不少于 3 处。
强制性条文3.0.6地下防水工程所用的防水材料,应有产品的合格证书和性能检测报告,材料的品种、规格、性能等应符合现行国家产品标准和设计要求。
对进场的防水材料应按本规范附录A和附录B的规定抽样复验,并提出试验报告;不合格的材料不得在工程中使用。
主控项目4.3.10 卷材防水层所用卷材及主要配套材料必须符合设计要求。
检验方法:检查出厂合格证、质量检验报告和现场抽样试验报告。
4.3.11 卷材防水层及其转角处、变形缝、穿墙管道等细部做法均须符合设计要求。
检验方法:观察检查和检查隐蔽工程验收记录。
一般项目4.3.12 卷材防水层的基层应牢固,基面应洁净、平整,不得有空鼓、松动、起砂和脱皮现象;基层阴阳角处应做成圆弧形。
检验方法:观察检查和检查隐蔽工程验收记录。
4.3.13 卷材防水层的搭接缝应粘(焊)结牢固,密封严密,不得有皱折、翘边和鼓泡等缺陷。
检验方法:观察检查。
4.3.14 侧墙卷材防水层的保护层与防水层应粘结牢固,结合紧密、厚度均匀一致。
检验方法:观察检查。
4.3.15 卷材搭接宽度的允许偏差为-10mm。
检验方法:观察和尺量检查。
注:本表由施工项目专业质量检查员填写,监理工程师(建设单位项目专业技术负责人)组织项目专业质量(技术)负责人等进行验收。
涂料防水层检验批质量验收记录(GB50208-2002)表4.4 编号:010504□□□010504□□□说明注:按涂层面积每 100m2 作为 1 处抽查,且不少于 3 处。
强制性条文3.0.6 地下防水工程所用的防水材料,应有产品的合格证书和性能检测报告,材料的品种、规格、性能等应符合现行国家产品标准和设计要求。
对进场的防水材料应按本规范附录A和附录B的规定抽样复验,并提出试验报告;不合格的材料不得在工程中使用。
验收表格填写说明及样例一、检验批验收记录表的填写检验批的质量验收应在班组自检的基础上,由施工项目专业质量检查员检查并记录,由监理工程师(建设单位项目专业负责人)组织项目专业质量检查员等进行验收,并按附表3.0.18-1记录。
验收前,施工单位先填好“检验批和分项工程的质量验收记录”(有关监理记录和结论不填),并由项目专业质量检查员和项目专业技术负责人分别在“检验批质量验收记录”和分项工程质量检验记录的相关栏目中如实填写,并在“施工单位检查评定结果”栏填写检查结果,签字完整;然后由监理工程师(建设单位项目专业负责人)组织项目专业质量检查员和项目专业技术负责人等严格按规定程序进行验收,并在“监理(建设)单位验收记录”、“监理(建设)单位验收结论”栏中填写验收情况及结论。
(一)表头的填写1、工程“编号”——依各工程验收范围划分表确定。
2、“表号”——与企业标准(《110kV-1000kV变电(换流)站土建工程施工质量验收及评定规程》(Q/GDW 183—2008)中“验收标准与检验方法”的表号一致。
3、从“单位(子单位)工程名称”至“分包项目经理”如实填写,表头部分必须打印。
4、“施工执行标准名称及编号”一栏,统一填写《110kV-1000kV变电(换流)站土建工程施工质量验收及评定规程》(Q/GDW 183—2008)。
(二)主控项目的填写1、“施工单位自检记录”:原则上用文字简述的方式填写。
涉及“材质证明”、试验报告、复试报告的项目应填写报告编号;如果“材质证明”、试验报告、复试报告较多,按“检验批质量验收附件表”(表3.0.18-2)要求进行汇总,并将其编号填入“施工单位自检记录”。
2、“监理(建设)单位验收记录”:简述验收情况,如“抽查试验报告xx 份,结果合格”、“抽查xx组,结果满足要求”等。
3、“质量标准”一栏中没有具体标准,仅有“应符合设计要求”、“应符合现行标准的规定”时,施工单位项目专业技术负责人、专业监理工程师应事先查找“相应标准”或“设计要求”并补充到“质量标准”中。
单位工程施工质量评定表(示例及填表说明)示例填表时必须遵守“填表基本规则”,并符合以下要求:1、工程项目名称:按批准的初步设计报告的项目名称填写。
2、单位工程名称:按照项目划分时确定的名称填写。
3、单位工程量:只填写本单位工程的主要工程量。
4、分部工程名称:按项目划分时确定的名称填写,并在相应的质量等级栏内加“√”。
主要分部工程是指对工程安全或效益起控制作用的分部工程,应在项目划分时确定。
主要分部工程名称前应加“△”符号。
5、分部工程质量等级:按照经建设、监理复核的质量结论填写。
6、外观质量:以单位工程外观评定结论为准。
7、施工质量检验与评定资料结论:以单位工程资料核查表结论为准。
8、表尾由各单位填写:①施工单位评定人指施工单位质检处负责人,项目经理指该项目质量责任人。
若本单位工程是分包单位施工,本表应由分包单位上述人员填写和自评,总包施工单位质检处负责人和项目经理审查、签字、加盖公章;②监理单位:复核人指单位工程质量负责人。
总监理工程师:实行了监理的工程,由总监理工程师签字,未实行监理的工程由建设单位技术负责人签字;③质量监督机构:核定人指负责本单位工程的质量监督员。
项目监督负责人指项目站长或该项目监督责任人。
(根据水利部令49号,质量监督机构核定质量等级调整为核备质量等级)9、单位工程质量标准合格:①分部工程质量全部合格;②原材料、中间产品全部合格,金属结构与启闭机、机电产品质量合格;③外观质量得分率达到70%以上(注:含70%);④施工质量检验资料基本齐全。
优良:①分部工程质量全部合格,其中50%以上达到优良(注:含50%),主要分部工程质量优良,且未发生过质量事故;②中间产品质量合格,其中混凝土拌和质量优良。
原材料、金属结构与启闭机、机电产品质量合格;③外观质量得分率达到85%以上(注:含85%);④施工质量检验资料齐全。
来源:水利工程项目管理。
仅供个人参考For personal use only instudy and research; notfor commercial use建筑工程施工质量验收规范检验批填写全套表格示范填写与说明打印日期:2011 年1 月15 日第一章建筑工程施工质量验收规范检验批检查用表填写说明建设部颁布的新版《建筑工程施工质量验收规范》定于2003 年1 月1 日起执行。
为确保新版规范在我省全面贯彻实施,便于实际操作,根据新版规范的条文和建设部有关规定,我站组织专家编制了“建筑工程施工质量验收检验批检查用表汇编”。
它是与《建筑工程施工质量验收规范》配套使用的全省统一格式。
工程建设各方主体在施工质量验收过程中都应严格遵照执行。
填写检查用表时,除应符合省建设厅《关于执行建筑工程施工质量验收规范有关事项的通知》(浙建发[2002]193 号)文件的规定外,尚应符合以下要求:1、当合同约定采用的企业标准规定的检查内容多于国家规范规定的检查内容时,应按企业标准的规定补充检查内容,并按此检查验收;2、当合同约定采用的企业标准规定的质量要求高于国家规范的规定时,应按企业标准的规定修改检查表内相应的质量要求指标,并按此检查验收;3、当检查表中某一检查项目的质量要求指标写明按“设计要求”时,应按本工程施工图设计文件的规定,明确填写本工程设计规定的具体的质量要求,并按此检查验收;4、当检查表中某一检查项目有多种检查内容时(仅限定量检查项目),应按相关专业规范或合同约定采用的企业标准规定的检查内容进行检查并另行形成“检查记录表”作为本表的附件。
填写本表时,按所附“检查记录表”中的合格检查结果,在本表相应栏目内填写“符合要求”或“抽样检验合格”等合适的结论性肯定用词;5、当同一检查表内的检查项目不能(或不应)在某一时间一次性检查验收时,施工、监理(建设)单位应按实际情况在过程前、过程中进行检查、控制、验收,并填写相应的检查(验收)栏目,但“验收结论”应在表列检查内容全部检查并填写完整后填写,日期以填写“验收结论”的日期为准;6、当检查表所列某一检查项目的检查(验收)记录栏分为10 个小格时,并不表示只需抽查10 个点, 现场实际抽查点数应按施工组织设计中划分的检验批大小和相关专业规范(企业标准)或本表说明中规定的抽样方案(检查数量)确定的点数抽查。

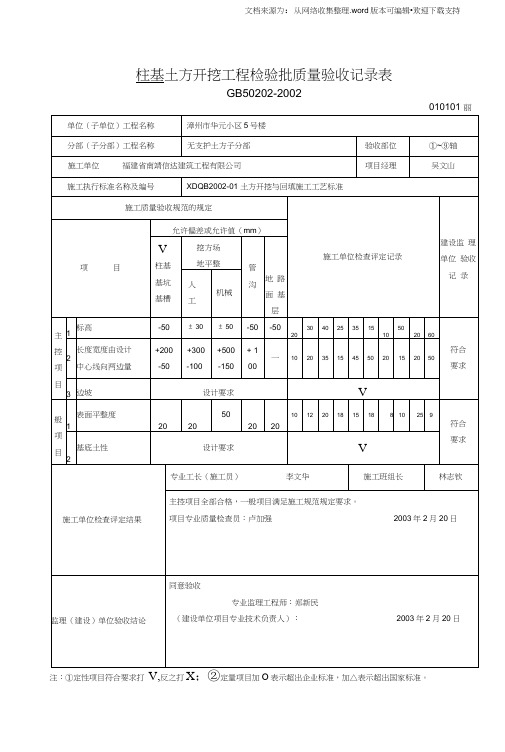

土建检验批表格填写示范IMB standardization office【IMB 5AB- IMBK 08- IMB 2C】柱基土方开挖工程检验批质量验收记录表GB50202-2002注:①定性项目符合要求打√,反之打×;②定量项目加○表示超出企业标准,加△表示超出国家标准。
柱基土方回填工程检验批质量验收记录表GB50202-2002注:①定性项目符合要求打√,反之打×;②定量项目加○表示超出企业标准,加△表示超出国家标准。
砂和砂石地基检验批质量验收记录表GB50202-2002注:①定性项目符合要求打√,反之打×;②定量项目加○表示超出企业标准,加△表示超出国家标准。
地下防水混凝土检验批质量验收记录表GB50208-2002注:①定性项目符合要求打√,反之打×;②定量项目加○表示超出企业标准,加△表示超出国家标准。
地下水泥砂浆防水层检验批质量验收记录表GB50208-2002注:①定性项目符合要求打√,反之打×;②定量项目加○表示超出企业标准,加△表示超出国家标准。
地下卷材防水层检验批质量验收记录表GB50208-2002注:①定性项目符合要求打√,反之打×;②定量项目加○表示超出企业标准,加△表示超出国家标准。
地下涂料防水层检验批质量验收记录表GB50208-2002注:①定性项目符合要求打√,反之打×;②定量项目加○表示超出企业标准,加△表示超出国家标准。
地下防水细部构造检验批质量验收记录表GB50208-2002注:①定性项目符合要求打√,反之打×;②定量项目加○表示超出企业标准,加△表示超出国家标准。
模板安装工程检验批质量验收记录表GB50204-2002注:①定性项目符合要求打√,反之打×;②定量项目加○表示超出企业标准,加△表示超出国家标准。
模板拆除工程检验批质量验收记录表GB50204-2002(Ⅲ)注:①定性项目符合要求打√,反之打×;②定量项目加○表示超出企业标准,加△表示超出国家标准。
文档来源为:从网络收集整理.word版本可编辑•欢迎下载支持柱基土方开挖工程检验批质量验收记录表GB50202-2002010101 丽注:①定性项目符合要求打V,反之打X;②定量项目加O表示超出企业标准,加△表示超出国家标准。
文档来源为:从网络收集整理.word版本可编辑•欢迎下载支持柱基土方回填工程检验批质量验收记录表GB50202-200201010丽01050评文档来源为:从网络收集整理.word版本可编辑•欢迎下载支持GB50208-20020105021]111010507帀GB50204-2002 01060耐02010帀GB50204-200201060匝02010匝文档来源为:从网络收集整理.word版本可编辑•欢迎下载支持GB50204-20020106021F] 02010轲文档来源为:从网络收集整理.word版本可编辑•欢迎下载支持单位(子单位)工程名称分部(子分部)工程名称施工单位GB50204-2002 漳州市华元小区5号楼混凝土结构子分部福建省南靖信达建筑工程有限公司施工执行标准名称及编号010602匝| 02010201]验收部位项目经理XDQB2002-08钢筋加工与安装施工工艺标准施工质量验收规范的规定施工单位检查评定记录①〜⑧轴二层楼板吴文山监理(建设)验收记录1纵向受力钢筋的连接方式第541条V 2机械连接和焊接接头的力学性能第5.4.2条V 3受力钢筋的品种、级别、规格和数量第 5.5.1条V 1接头位置和数量第5.4.3条V 2机械连接、焊接的外观质量第 5.4.4条V 3机械连接、焊接的接头面积百分率第 5.4.5条V 4绑扎搭接接头面积百分率和搭接长第 5.4.6条V 5搭接长度范围内的箍筋第 5.4.7条V6钢筋安装允许偏差绑扎钢筋网长、宽(mm)± 101-5-3984-18-15-9网眼尺寸(mm)± 2059746264-2211绑扎钢筋骨架长(mm)± 10-1-2467358-1411宽、高(mm)± 5-3-4324215-75力筋受钢间距(mm)± 10-5-3597-45-8-1511排距(mm)± 54357-3-535-7-2保护层厚度(mm基础± 10柱、梁± 543-25-463-2-72板、墙、壳± 3-1-2213-32-2-44绑扎箍筋、横向钢筋间距(mm)± 209-675-984-8-2511钢筋弯起点位置(mm)20-9-5834-95-83011预埋件中心线位置(mm)5—■.—__■水平咼差(mm)+3, 0——-L—主控符合要求项般符合要求项目专业工长(施工员)李文华施工班组长林志钦施工单位检查评定结果主控项目全部合格,一般项目满足施工规范规定要求。
工程质量检验评定表格背景介绍在建筑工程中,质量是一个至关重要的问题。
为了确保建筑物的质量,我们需要进行严格的质量检验和评定。
而在质量检验和评定中,表格是非常重要的工具,可以提高效率和减少误差。
因此,我们需要一个完整而准确的工程质量检验评定表格。
表格介绍我们设计的工程质量检验评定表格共有五个部分:建设单位、承建单位、工程名称、检验人员、质量评定。
下面我们将逐一介绍。
建设单位这一栏需要填写建设单位的名称和联系人信息,以便后续联系和查询。
承建单位这一栏需要填写承建单位的名称和联系人信息,以便后续联系和查询。
工程名称这一栏需要填写工程的名称和编号,以便后续查找和管理。
检验人员这一栏需要填写检验人员的姓名和工号,以便后续记录和查找。
质量评定这一栏是整个表格的核心,需要填写工程质量的情况和评定结果。
我们按照工程部位逐一检验,对检验结果进行评定,并在表格中做出相应记录。
表格使用在使用表格时,我们需要注意以下几点:1.填写表格时应该认真核对每一个部分,尤其是工程质量检验评定部分,以确保结果的准确性。
2.在检验和评定工程质量时,应严格按照规定的标准进行,不得随意打分或忽略任何一个部分。
3.在填写评定结果时,应根据实际情况,客观公正地进行评定,不得因任何其他原因而影响评定结果的准确性。
总结工程质量是保障建筑品质的根本,而工程质量检验评定表格是保障工程质量的重要工具。
我们应该在使用表格的过程中,认真核对每一个部分,按照规定的标准进行检验和评定,以保证建筑工程的质量和安全。
柱土方开挖工程检验批质量验收记录表GB50202-2002010101丽注:①定性项目符合要求打V,反之打X;②定量项目加O表示超出企业标准,加△表示超出国家标准柱基土方回填工程检验批质量验收记录表GB50202-2002010102帀注:①定性项目符合要求打V,反之打X;②定量项目加O表示超出企业标准,加△表示超出国家标准砂和砂石地基检验批质量验收记录表GB50202-2002°注:①定性项目符合要求打V,反之打X;②定量项目加O表示超出企业标准,加△表示超出国家标准地下防水混凝土检验批质量验收记录表GB50208-2002010501帀注:①定性项目符合要求打V,反之打x;②定量项目加O表示超出企业标准,加△表示超出国家标准地下水泥砂浆防水层检验批质量验收记录表GB50208-200211注:①定性项目符合要求打 V,反之打X ;②定量项目加O 表示超出企业标准,加△表示超出国家标准地下卷材防水层检验批质量验收记录表GB50208-2002010503両注:①定性项目符合要求打V,反之打X;②定量项目加O表示超出企业标准,加△表示超出国家标准地下涂料防水层检验批质量验收记录表GB50208-2002注:①定性项目符合要求打 V,反之打X ;②定量项目加O 表示超出企业标准,加△表示超出国家标准地下防水细部构造检验批质量验收记录表GB50208-2002010507不注:①定性项目符合要求打V,反之打X;②定量项目加O表示超出企业标准,加△表示超出国家标准模板安装工程检验批质量验收记录表GB50204-2002 010601 冋02010iF注:①定性项目符合要求打V,反之打X;②定量项目加O表示超出企业标准,加△表示超出国家标准。
模板拆除工程检验批质量验收记录表GB50204-2002(皿)010601 比02010直注:①定性项目符合要求打V,反之打X;②定量项目加O表示超出企业标准,加△表示超出国家标准钢筋加工检验批质量验收记录表GB50204-2002注:①定性项目符合要求打V,反之打X;②定量项目加O表示超出企业标准,加△表示超出国家标准钢筋安装工程检验批质量验收记录表GB50204-200201060202010203注:①定性项目符合要求打V,反之打X;②定量项目加O表示超出企业标准,加△表示超出国家标准混凝土原材料及配合比设计检验批质量验收记录表GB50204-2002010603 药02010311注:①定性项目符合要求打V,反之打X;②定量项目加O表示超出企业标准,加△表示超出国家标准混凝土施工检验批质量验收记录表GB50204-2002(H)010603 药02010砸注:①定性项目符合要求打V,反之打X;②定量项目加O表示超出企业标准,加△表示超出国家标准现浇结构外观及尺寸偏差检验批质量验收记录表主控项目全部合格,一般项目满足施工规范规定要求 。

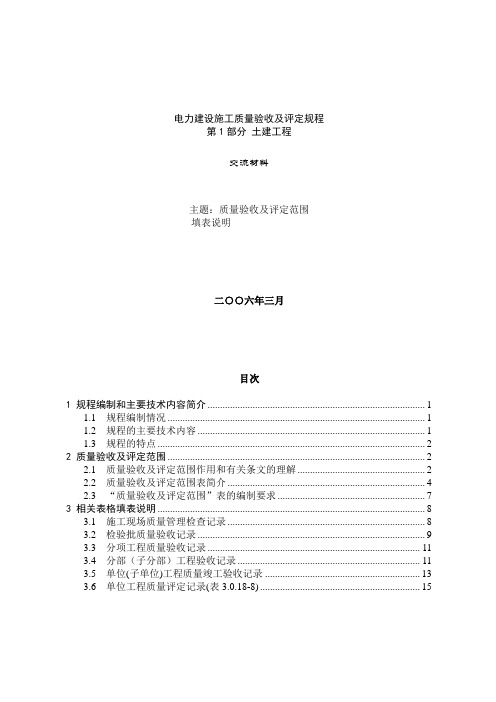

电力建设施工质量验收及评定规程第1部分土建工程交流材料主题:质量验收及评定范围填表说明二○○六年三月目次1 规程编制和主要技术内容简介 (1)1.1 规程编制情况 (1)1.2 规程的主要技术内容 (1)1.3 规程的特点 (2)2 质量验收及评定范围 (2)2.1 质量验收及评定范围作用和有关条文的理解 (2)2.2 质量验收及评定范围表简介 (4)2.3 “质量验收及评定范围”表的编制要求 (7)3 相关表格填表说明 (8)3.1 施工现场质量管理检查记录 (8)3.2 检验批质量验收记录 (9)3.3 分项工程质量验收记录 (11)3.4 分部(子分部)工程验收记录 (11)3.5 单位(子单位)工程质量竣工验收记录 (13)3.6 单位工程质量评定记录(表3.0.18-8) (15)1 规程编制和主要技术内容简介1.1 规程编制情况1.1.1 任务来源随着国家标准GB50300系列标准的发布和老标准的废止或替换,原国家电力公司发布的《火电施工质量检验及评定标准》(第一篇土建工程篇1995)已不能完全适用于火力发电厂建筑工程施工质量检验及评定工作。
根据国家发展改革委员会办公厅发改办工业[2004]872号文《关于下达2004年行业标准项目计划的通知》和中国电力企业联合会标准化中心标综[2004]9号文的计划要求,编制《电力建设施工质量验收及评定规程》。
1.1.2 主要工作过程2004年3月开始,根据中国电力企业联合会标准化中心提出并要求开展制定土建工程的电力行业标准,浙江省电力公司着手组织省内的质检中心站、监理公司、电建总公司、省二建、省五建、土建检测中心、火电公司等单位组成编写组着手编制本规程。
2004年10月由中国电力企业联合会标准化中心组织全国电力系统在杭州召开了本规程征求意见稿讨论会。
2004年12月2日在浙江温州由中国电力企业联合会标准化中心组织召开了本规程送审稿审查会,在审查会的基础上提出了本规程报批稿,并于2005年1月通过中电联报国家发改委审批。
评定表格填写说明及填写范例
第一章评定表格填写说明
一、检验批表式及字体说明
所有表式的表头字体为三号宋体(检验批项目名称加粗),表格内实测数据为五至六号宋体(根据实际情况填写),其它所有字体为五至六号宋体(根据实际情况填写,特殊情况可用小六号)。
表内检查项目涉及强制性条文的内容,均采用宋体加粗体现,以示提醒和强调。
表格外框线粗为1.5磅,其余线条均为
0.5磅。
页边距为:上2.0cm,下2.0cm,左2.5cm,右1.5 cm。
二、检验批质量验收记录
(一)表的名称及编号
检验批由监理单位监理工程师组织进行验收。
表的名称应在制订专用表格时就印好,前边印上分项工程的名称,如“混凝土原材料及配合比设计检验批质量验收记录”。
表的名称下边注上引用的质量验收标准表的编号,如表5.10.7(左对齐)。
具体工程应根据不同工程的内容和特点,划分本单位工程的“质量验评范围”,检验批表的编号包括机组编号、专业代号、系统序号、单位工程、子单位工程、分部工程、子分部工程、分项工程、检验批的代码及同一分项工程中检验批检查序列号,统一为22位数的数字编号,写在表的左上角工程编号处(左对齐)。
备注:检验批即使是1项,也要加序列号。
专业、机组、系统、单位、子单位、分部、子分部、分项工程、检验批编号规则为:
检验批序列号
检验批编号
分项工程序号
子分部工程序号
分部工程序号
子单位工程序号
单位工程序号
系统序号
机组编号
专业代号(土建)
对具体单位工程,如设立了子单位或子分部工程,则根据设立编号确定检验批中相应子单位或子分部工程代码;如未设立子单位或子分部工程,则在检验批编号中,相应代码均为“00”。
如第14个单位工程“烟囱”,第3个分部工程“筒壁工程”,第1个分项工程“筒壁混凝土”,其第3个检验批“钢筋连接及安装”首次检查,检验批表的编号为TJ-00-01-13-00-03-00-01-03-001。
如1号机组第1个单位工程“主厂房地下结构”,第1子个单位工程“汽机间地下结构”,第3个分部工程“基础工程”,第1个子分部工程“外侧柱基础工程”,第2个分项工程“钢筋”,其第2个检验批
“钢筋安装”第二次检查,检验批表的编号为TJ-01-01-01-01-03-01-02-02-002。
(二)表头部分的格式及填写
1、行内为单行字时行高为8mm,行内为两行字时行高为10mm(详见样表)。
2、单位(子单位)工程名称,按划分表中的单位(子单位)工程名称填写。
分部(子分部)工程名称,按划分表中的分部(子分部)工程名称填写。
分项工程名称,按划分表中分项工程名称填写。
验收部位是指一个分项工程中验收的那个检验批的抽样范围,要标注清楚。
3、施工单位,填写单位的全称,与合同上公章名称相一致。
项目经理应是合同中指定的项目负责人。
4、施工执行标准名称及编号
这里可填写国家标准的名称及编号、行业标准的名称及编号,承建单位如有企业标准,并在本工程中执行的,应填写企业标准的名称及编号。
企业标准要有批准程序,由企业法定代表人审查批准,有批准日期、执行日期、企业标准编号及标准名称。
(三)主控项目、一般项目的质量验收规范的规定
“质量验收规范的规定”一栏,填写具体的质量要求,企业标准高于国家标准规定的,应填写企业标准的相关指标,并按此验收。
在制表时就应填写好主控项目、一般项目的全部内容。
但由于表格的地方小,有些指标不能将全部内容填写下,所以只将质量指标归纳、简化描述或题目及条文号填写上,作为检查内容提示,以便查对验收规范的原文。
(四)主控项目、一般项目施工单位自检记录
填写方法分以下几种情况:
1、对有数据可填的项目,直接填写检查获得的数据;
2、施工单位对定性项目,可根据实际情况,填写“符合要求”或“抽样检验合格”等;有支持性文件的(如质量证明文件等),应写明文件名称及其编号。
3、有混凝土、砂浆强度等级的检验批,按规定制取试件后,可填写试件编号,待试件试验报告出来后,对检验批进行判定,并在分项工程验收时进一步进行强度评定及验收;
4、此栏的填写,有数据的项目,将实际测量的数值填入格内,对未达到本验收标准的检测数据,以单下划线标注。
5、监理单位验收记录填写方法,监理工程师以文字说明进行填写:对定性项目,填写“符合要求”;对定量项目,填写“合格”;监理单位应做好独立检查的记录。
6、隐蔽工程验收记录的编号填写同相应检验批工程编号。
(五)施工单位检查评定结果
施工单位专业质量检查员按“施工单位自检记录”栏内相关记录数据为依据,作出质量评定,结论为“主控项目全部合格,一般项目满足规范规定要求,自检合格。
”,经项目专业技术负责人签字确认。
(六)监理(建设)单位验收结论
监理(建设)单位监理工程师应按有关规定,进行抽样复验,做出质量评定,结论为“合格”或“不合格”。
二、分项、子分部、分部工程、子单位工程、单位工程表式及字体说明
1、所有表式的表头字体为三号宋体(单位工程、子单位工程、分部工程、子分部工项目名称加粗),其它所有字体为小五号宋体。
2、表头部分行内为单行字时行高为8mm,行内为两行字时行高为10mm;(详见样表)。
3、单位(子单位)工程名称,按划分表中的单位(子单位)工程名称填写。
分部(子分部)工程名
称,按划分表中的分部(子分部)工程名称填写。
分项工程名称,按划分表中分项工程名称填写。
4、工程编号填写说明:
(1)分项工程,如第13个单位工程“烟囱”,第3个分部工程“筒壁工程”,第1个分项工程“筒壁混凝土”,其编号为:TJ-00-01-13-00-03-00-01。
(2)分部工程,如第14个单位工程“烟囱”,第3个分部工程“筒壁工程”,其编号为:TJ-00 -01-13-00-03。
(3)单位工程,如第14个单位工程“烟囱”,其编号为:TJ-00-01-13。
报审时致监理单位填法采用
全称为:吉林省吉能电力建设监理有限责任公司黑龙江大唐绥化热电厂新建工程监理项目部
采用简称为:吉林省吉能电力建设监理有限责任公司大唐绥化热电项目监理部采用简称!
第二章评定表格填写范例
检验批质量验收记录(宋体加粗三号)表5.2.1 (此处应列明质量标准和检验方法所对应的具体表号)(宋体五号)工程编号:
模板安装工程检验批质量验收记录
模板安装工程检验批质量验收记录
模板拆除工程检验批质量验收记录
钢筋原材料及加工检验批质量验收记录
1
混凝土原材料及配合比设计检验批质量验收记录表5.10.7
混凝土施工检验批质量验收记录
混凝土外观及尺寸偏差检验批质量验收记录
分项工程质量验收记录(宋体加粗三号)
(宋体五号)工程编号:
分部(子分部)工程质量验收记录(宋体加粗三号)
单位(子单位)工程质量竣工验收记录(宋体加粗三号)
(宋体五号)工程编号:
单位(子单位)工程质量控制资料核查记录(宋体加粗三号)
单位(子单位)工程质量控制资料核查记录(续)(宋体加粗三号)
单位(子单位)工程安全和功能检验资料核查及主要功能抽查记录(宋体加粗三号)
单位(子单位)工程观感质量检查记录(宋体加粗三号)
单位(子单位)工程观感质量检查记录(续)(宋体加粗三号)
单位工程质量等级评定记录(宋体加粗三号)
(本处各隐蔽表格非最新中电建协表格,请各单位自使用最新表格)
(编号与分项工程质量验收记录相同)
钢筋工程(宋体加粗小四号)
(宋体五号)年月日
(宋体五号)年月日填
施工现场质量管理检查记录(宋体加粗三号)
工程编号:01-005
填充墙砌体分项工程质量验收记录
表9-2 检验批工程质量报审表
工程名称:大唐绥化热电2×350MW新建工程编号:TJ-01-05-42-00-01-01-01-01-001
表9-3 分项工程质量报审表
表9-6隐蔽工程质量报审表
工程名称:大唐绥化热电2×350MW新建工程编号:TJ-01-05-42-00-01-01-02-001。
