721分光光度计电路部分维修方法_朱华增

721可见分光光度计的检定问题及解决办法摘要：721可见分光光度计作为化学物质定量分析的常用仪器，被广泛应用于科研、生产、国防等各个领域。

为了保证可见分光光度计测量数值的准确可靠，必须依据JJG178-2007《紫外、可见、近红外分光光度计》检定规程进行检定。

在使用和检定过程中，常遇到各种各样的问题，本文对检定中的问题进行分析，并提出了解决办法，以便于对可见分光光度计更好地检定。

关键词：可见分光光度计；检定；常见问题；解决办法1 概述可见分光光度计是一种最广泛使用的光学分析仪器，它不仅广泛应用于食品、化工、医药等行业，在我们质检部门也广泛使用。

为保证仪器准确可靠，国家规定发布了JJG178-2007《紫外、可见、近红外分光光度计》检定规程，对可见分光光度计实施强制检定。

在检定过程中，检定人员往往遇到波长不准、杂散光严重超标、透射比准确度超差等问题而无从下手，笔者对这些问题提出一些有效的解决方法。

2 721可见分光光度计的工作原理分光光度计的基本原理是溶液中的物质在光的照射下，对光有吸收作用，物质对光的吸收是有选择性的，有各自的吸收光谱。

因此当某单色光通过溶液时，其能量就会被吸收而减弱，光能量减弱的程度和物质的浓度有一定的比例关系，721型分光光度计就是利用一定范围内物质对可见光谱的吸收与物质的浓度成正比而工作的，即朗伯-比尔定律。

3 721可见分光光度计的检定问题及解决办法3.1 杂散光超差杂散光是可见分光光度计最重要的指标之一，产生杂散光的主要原因有：灰尘玷污光学元件或光学元件上有水珠，例如：光源灯、棱镜、透镜以及反射镜等；光学元件被损坏或者有其它缺陷，比如：棱镜中有气泡；光路内存在漏光现象等等。

对于光学元件的灰尘和水珠可用镜头纸蘸点无水酒精进行擦拭，并用电热吹风吹干。

对于光学元件的损坏只有进行更换。

对于漏光，可用黑布遮住仪器右侧、测试光电管暗盒等部分，观察电表指示是否有影响，找到漏光处加以排除即可。

723可见分光光度计常见故障的维修技巧723型可见分光光度计是采用单片微机控制的普及型智能化仪器。

仪器能在近紫外、可见光谱区域对样品物质作定性和定量分析，仪器波长精度高，读数稳定，具有自动调整“100”、调整“0”、四孔校正、自动扫描、自动绘图、打印及浓度计算等功能，广泛用于医学临床、无机分析、酶分析、药品检验、三废检测、环境保护、金属分析等等。

笔者是一名从事仪器维修的工程师，通过近十年来对723可见分光光度计的操作应用和实际维修，了解和总结了一些该型仪器的常见故障和维修技巧，在此列举一二。

故障一：仪器开机显示波长为320.0后，不进行波长扫描，而是显示Errl原因分析：仪器显示Errl表示仪器在能量检测过程中检测到的能量过低或能量检测不到。

可能的原因有：1.试样槽位置没有准确定位，挡住了部分或全部单色光；2.反射镜灰尘太多或发生霉变，导致反射光光强太弱；3.钨卤灯不亮或亮度不足；4.单色器能量低或光电管端部能量低，灵敏度差，输出信号小；5.前置放大电源正负15伏电压或前置放大电路本身故障。

故障解决程序:对于1、2两种情况,一般凭视觉即可看出,重新对试样槽定位、清扫反射镜即可排除故障。

而对于其它三种可能，则本着先易后难的原则，逐步排除：1. 检查滤光片和光路，一般情况下不应该有什么问题；2. 检查灯电源是否在10.5至11.0伏之间,不正常调整到正常值,如果钨卤灯不亮则更换钨卤灯；3. 检查前置放大电源正负15伏电压是否正常, 不正常则予以维修 (一般情况下3DD15容易损坏)。

4. 在开机显示320.0时检查前置放大CA3140的输出信号,若信号大于25毫伏则表明前置放大电路故障,维修或更换; 若信号小于25毫伏则表明:(1) 单色器能量低,重新调整。

（2）光电管端部能量低，更换光电管。

注意事项:在更换钨卤灯时：1．必须在关掉电源待整机冷却后进行；2．须戴手套，以免玷污钨卤灯的外壳；3．必须仔细上下调整钨卤灯的位置，使其光斑聚焦在入狭缝正中央故障二：0级光未找到，仪器显示Err3。

5.3故障分析故障现象故障原因排除方法1.开启电源开关后，仪器无反应。

1.电源未接通。

1.检查供电电源。

2.电源保险丝断。

2.更换保险丝。

3仪器电源开关接触不良。

3.更换仪器电源开关。

2.显示不稳定1.仪器预热时间不够。

1.保证开机时间20min。

2.环境振动过大，光源附近气流过大或外界强光照。

2.改善工作环境。

3.电源电压不良。

3.检查电源电压。

4.仪器接地不良。

4.改善接地状态。

3.调不到0% 1.没放黑体或者黑体位置不对。

1.正确放入黑体。

2.放大器坏。

2.修理放大器。

4.调不到100% 1.钨卤素灯不亮。

1.检查灯电源电路。

2.光路不准。

2.调整光路。

3.放大器坏。

3修理放大器。

5.浓度计算失准1.显示板坏。

1.修理或更换显示板。

目录1概况1.1仪器的特点和用途1.2主要规格和技术参数1.2.1仪器技术指标1.2.2仪器使用条件1.2.3仪器规格1.3仪器的工作原理1.4仪器的光学原理2.仪器的安装2.1附件备件的检查2.2仪器的工作环境2.3安装连接3.仪器的使用及操作方法3.1键盘的使用说明3.2仪器的使用4.仪器的维护5.仪器的调校和故障分析5.1灯的更换5.2波长准确度校验5.3故障分析1、概况1.1仪器的特点及用途特点：1.大容量样品室，（可以使用5mm-100mm的比色皿）2.对称光学性能的CT型单色器光路，更优的测光精度3.大屏幕液晶显示器（4位LCD）显示4.仪器自动调零、自动调满度，操作简单方便5.设计新颖的工程塑料外壳，适应任何实验室。

用途：仪器能在紫外、可见光谱区域对样品物质作定性和定量的分析。

该仪器可广泛地应用于医药卫生、临床检验、生物化学、石油化工、环境保护、质量控制等部门，是理化实验室常用的分析仪器之一。

LCD显示器和键盘，使得操作更具有人性化1.2 仪器的主要技术参数及规格1.2.1 仪器技术指标721 722（N/S）752（N）波长范围360nm~1020nm 325nm~1020nm 195nm~1020nm 波长准确度±3nm ±2nm ±2nm波长重复性 1.5nm 1nm 1nm光谱带宽6nm 5nm 4nm杂散光1.0%τ(在360nm处)0.5%τ(在360nm处)0.5%τ(在220、360nm处)透射比测量0.0%τ~199.9%τ0.0%τ~199.9%τ0.0%τ~199.9%τ吸光度测量0.000A~1.999A 0.000A~1.999A 0.000A~1.999A 透射比准确±1.0%τ±0.5%τ±0.5%τ透射比重复±0.5%τ±0.5%τ±0.5%τ稳定性≤0.5τ/3min≤0.5τ/3min≤0.5τ/3min 噪声0.5%τ0.5%τ0.5%τ亮电流≤0.5τ/3min ≤0.5τ/3min ≤0.5τ/3min 接收元件光电池光电池光电池5、仪器的调校和故障分析仪器使用较长时间后，仪器的性能指标有所变化，需要进行调校或修理，现简单介绍，以供参考。

721型分光光度计使用及波长的检测与校正分析相关2010-09-28 06:59:17 阅读390 评论0 字号：大中小订阅/Detail.aspx?id=297492721系列分光光度计经搬运或长时间使用，都可能使仪器的波长产生误差。

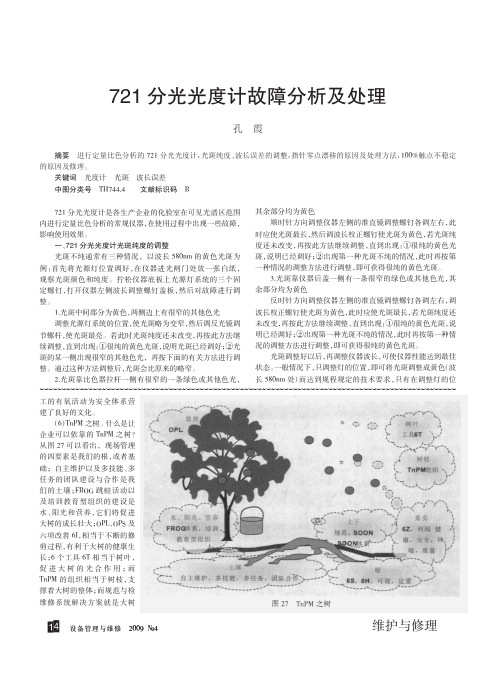

为了使仪器能正常工作，遵照国家JJG178—1996可见分光光度计检定规程，本人总结出一套完整的对于波长误差的调校方法，具体介绍如下：一、光路调整将仪器电源开启，把波长盘调至580nm处旋转光量调节钮，使光量较大，打开比色皿槽盖，在槽内光门侧放一白纸，此时应在白纸上看到一长方形黄色光斑，且长方形边缘清晰，无杂色现象。

否则打开仪器后盖板，松动光源灯座，移动光源灯位置，使灯丝与光源入射光长圆形孔平行，不要造成入射光长圆形孔与灯丝成十字交叉型，以免影响通光量。

让光束通过透镜射向反射镜正中央，通过狭缝进入单色器，反复调整灯泡和灯座位置，使单色光呈现规则长方形，直至满意为止。

二、波长误差的调校只有在光路基本正常的条件下才能准确调校仪器波长。

1.按JJG178—1996规程，用不同波长的干涉滤光片（如420nm、550nm、650nm），对仪器进行测试。

当测试结果出现恒正误差，或恒负误差时，即在高低波长范围内的误差值恒为正，或恒为负，且三点数值基本相等，我们暂称这种现象为线性误差，此情况下调校比较容易。

打开仪器上盖板，松开波长刻度盘三个紧固螺钉，轻轻将波长盘向正或负转动误差值即可，再上好紧固螺钉，误差消除。

2.如用上述方法测试，在550nm结果准确，而在低波长段420nm处，出现正误差，在高波长段650nm 处出现负误差。

这种情况称之为非线性误差，此时整个光谱谱带被压缩了，调校此种非线性波长误差方法是，松开波长盘三个螺钉，正时针方向旋动波长盘是正负误差绝对值的1/4nm后，旋紧波长盘三个螺钉，然后旋动波长校准螺丝，使550nm准确后，在测试420nm或650nm点处，结果正负误差减小到规程要求值，仪器波长误差合格。

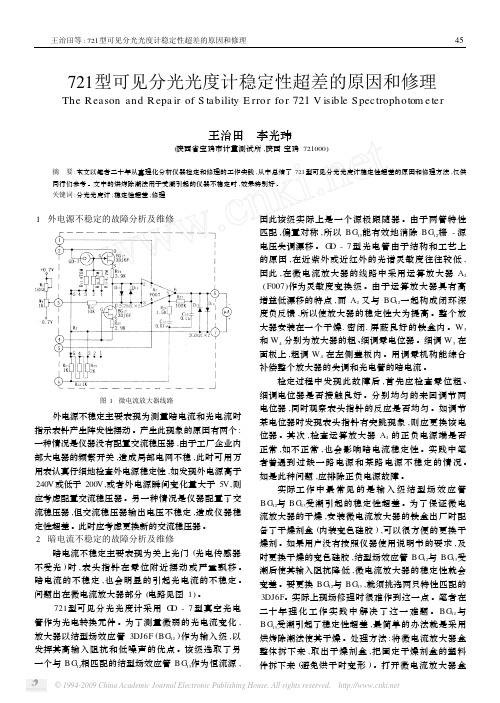

王治田等:721型可见分光光度计稳定性超差的原因和修理721型可见分光光度计稳定性超差的原因和修理The R eason and R epa ir of S tability E rror for 721V isible Spectrophotom eter王治田　李光玮(陕西省宝鸡市计量测试所,陕西宝鸡721000)摘　要:本文以笔者二十年从事理化分析仪器检定和修理的工作实践,从中总结了721型可见分光光度计稳定性超差的原因和修理方法,仅供同行们参考。

文中的烘烤除潮法用于受潮引起的仪器不稳定时,效果特别好。

关键词:分光光度计;稳定性超差;修理1　外电源不稳定的故障分析及维修图1　微电流放大器线路外电源不稳定主要表现为测量暗电流和光电流时指示表针产生阵发性摆动。

产生此现象的原因有两个:一种情况是仪器没有配置交流稳压器,由于工厂企业内部大电器的频繁开关,造成局部电网不稳,此时可用万用表认真仔细地检查外电源稳定性,如发现外电源高于240V 或低于200V,或者外电源瞬间变化量大于5V,则应考虑配置交流稳压器。

另一种情况是仪器配置了交流稳压器,但交流稳压器输出电压不稳定,造成仪器稳定性超差。

此时应考虑更换新的交流稳压器。

2　暗电流不稳定的故障分析及维修暗电流不稳定主要表现为关上光门(光电传感器不受光)时,表头指针在零位附近摆动或严重飘移。

暗电流的不稳定,也会明显的引起光电流的不稳定。

问题出在微电流放大器部分(电路见图1)。

721型可见分光光度计采用G D -7型真空光电管作为光电转换元件。

为了测量微弱的光电流变化,放大器以结型场效应管3DJ6F (BG 12)作为输入级,以发挥其高输入阻抗和低噪声的优点。

该级选取了另一个与BG 12相匹配的结型场效应管BG 13作为恒流源,因此该级实际上是一个源极跟随器。

由于两管特性匹配,偏置对称,所以BG 13能有效地消除BG 12栅-源电压失调漂移。

G D -7型光电管由于结构和工艺上的原因,在近紫外或近红外的光谱灵敏度往往较低,因此,在微电流放大器的线路中采用运算放大器A 2(F007)作为灵敏度变换级。

GYEM QW 22/004 721型分光光度计操作维护规程1 仪器简介1.1 仪器名称：分光光度计1.2 仪器型号：721型1.3 出厂编号：952133、84111941.4 本站编号：Y007、Y0081.5 制造商：上海航空测试所、上海第三分析仪器厂1.6 购置日期：1995.2、1987.71.7 主要技术指标：波长范围：360～800nm波长精度：360～600±3nm，600～700±5nm，700～800±8nm。

2 操作步骤2.1 在仪器尚未接通电源时，电表的指针必须位于“0”刻线上，若不是，则可以用电表上的校正螺丝进行调节。

2.2 接通电源，打开比色皿暗箱盖，选择需用的波长及灵敏度，调节“零点”，盖上暗箱，旋转调“100%”电位器使电表指针到满度附近，然后打开暗箱，使仪器预热20分钟。

2.3 放入样品溶液，读出表头读数，并及时记录。

2.4 测定完毕，依次关上仪器及稳压器电源开关，并切断电源。

2.5 保持仪器清洁，罩上仪器罩，填写使用记录。

3 注意事项3.1 使用本仪器前，使用者应该首先了解本仪器的结构和工作原理，以及各个操作旋钮的功能。

3.2 在未按通电源之前，应该对于仪器的安全性进行检查，电源线接线应牢固，通地要良好，各个调节旋钮的起始位置应该正确，然后再接通电源开关。

3.3 放大器灵敏度有“五档”，是逐步增加的，“1”最低，其选择原则是保证能使空白档良好调到“100”的情况下，尽可能采用灵敏度较低档，这样仪器将有更高的稳定性，所以使用时一般置“1”，灵敏度不够时再逐渐升高，但改变灵敏度后须按2.2重新校正“0”和“100%”。

4 仪器的维护保养4.1 仪器应安放在干燥的房间内，放置在坚固平稳的工作台上。

4.2 仪器室内照明不宜太强，热天时不能用电扇直接向仪器吹风，防止灯泡灯丝发光不稳。

4.3 为确保仪器稳定工作，电压波动较大的地方，220V电源要预先稳压，即使用220V稳压器。
