2016年中考物理真题分类解析：第20章-电与磁(Word版)

最新中考物理电与磁20(附带答案解析)一、电与磁选择题1．如图所示，下列关于物理实验表述正确的是（）A. 图甲实验揭示了电流的周围存在磁场。

应用电磁铁B. 图乙实验揭示了通电导体在磁场中受力运动。

应用发电机C. 图丙实验是电磁感应现象。

应用是电动机D. 图丁实验电源的左端是正极。

小磁针A端是S极【答案】 A【解析】【解答】A．该装置是奥斯特实验，是用来研究通电导线周围是否有磁场的实验装置，揭示了电流的周围存在磁场，应用为电磁铁；B．图乙实验揭示了通电导体在磁场中受力运动，应用是电动机；C．图丙实验是电磁感应现象，应用是发电机；D．由右手定则可知图丁实验电源的右端是正极，由同名磁极相互吸引，异名磁极相互排斥可知，小磁针A端是S极。

故答案为：A【分析】在电和磁这一部分中，学到了很多电学设备，每个设备的制成原理是经常考查的知识点，一般来说，有电磁铁的仪器是电流的磁效应原理，发电机和动圈式话筒是电磁感应现象原理，电动机和扬声器是通电导体在磁场中受力原理.2．如图所示，通电导线a、b固定不动，左磁体对a的作用力为F a，右磁体对b的作用力为F b，下列说法正确的是（）A. B.C. D.【答案】 A【解析】【解答】A、B通电导线a、b所处的磁场方向相同，但电流方向相反，其受力方向相反，A符合题意，B不符合题意；C、通电导线a、b所处的磁场方向相反，且电流方向相反，其受力方向相同，C不符合题意；D、通电导线a、b所处的磁场方向相同，但电流方向相反，其受力方向相反，D不符合题意。

故答案为：A。

【分析】通电导体在磁场中受力的作用，所受力的方向与磁场方向、电流方向有关。

3．奥斯特发现了电流的磁效应，首次揭开了电与磁的联系；法拉第发现了电磁感应现象进一步揭示了电与磁的联系，开辟了人类的电气化时代．下列有关电磁现象的说法正确的是（）A. 通电导体周围一定存在磁场B. 导体在磁场中运动一定产生感应电流C. 电磁波在真空中无法传播D. 通电导体受到磁场的作用力与磁场方向无关【答案】A【解析】【分析】（1）奥斯特实验证明了通电导体周围存在磁场，其磁场方向和电流方向有关；（2）产生感应电流的条件：闭合电路的一部分导体，在磁场中做切割磁感线运动时，导体中才会有感应电流；（3）电磁波的传播不需要介质，可以在真空中传播；（4）通电导体在磁场中的受力方向跟电流方向和磁场方向有关．【解答】A、奥斯特实验证明了：通电导体周围一定存在磁场，故A正确；B、闭合电路的一部分导体，在磁场中做切割磁感线运动时，导体中才会有感应电流．故B 错误；C、电磁波的传播不需要介质，可以在真空中传播，故C错误；D、通电导体在磁场中的受力方向跟电流方向和磁场方向有关．故D错误．故选A．【点评】此题考查的知识点比较多，有奥斯特实验、电磁感应现象、电磁波的传播和通电导体在磁场中的受力等问题，难度不大，是中考的常见题型．4．某同学学习磁现象后，画出了以下四幅图，其中正确的是（）A.B.C.D.【答案】 C【解析】【解答】解：A、已知磁铁右端为N极，左端为S极，在磁体外部，磁感线的方向从N极指向S极，而图中是从S极指向N极，A不符合题意；B、已知两磁铁都为N极，磁感线的方向从N极指向S极，B不符合题意；C、右手握住螺线管，四指指向电流的方向，大拇指指向左端为N极，C符合题意；D、右手握住螺线管，四指指向电流的方向，大拇指指向右端为N极，D不符合题意。

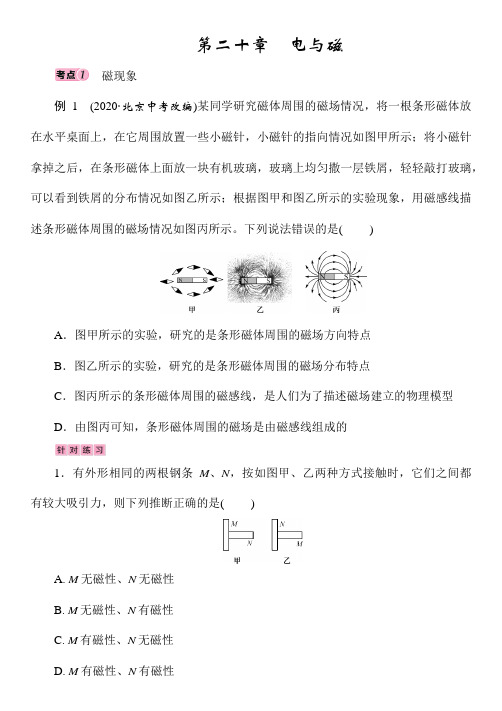

第二十章电与磁磁现象例1(2020·北京中考改编)某同学研究磁体周围的磁场情况，将一根条形磁体放在水平桌面上，在它周围放置一些小磁针，小磁针的指向情况如图甲所示；将小磁针拿掉之后，在条形磁体上面放一块有机玻璃，玻璃上均匀撒一层铁屑，轻轻敲打玻璃，可以看到铁屑的分布情况如图乙所示；根据图甲和图乙所示的实验现象，用磁感线描述条形磁体周围的磁场情况如图丙所示。

下列说法错误的是()A．图甲所示的实验，研究的是条形磁体周围的磁场方向特点B．图乙所示的实验，研究的是条形磁体周围的磁场分布特点C．图丙所示的条形磁体周围的磁感线，是人们为了描述磁场建立的物理模型D．由图丙可知，条形磁体周围的磁场是由磁感线组成的1．有外形相同的两根钢条M、N，按如图甲、乙两种方式接触时，它们之间都有较大吸引力，则下列推断正确的是()A. M无磁性、N无磁性B. M无磁性、N有磁性C. M有磁性、N无磁性D. M有磁性、N有磁性2．甲、乙为两个条形磁铁的两个磁极，根据如图所示的小磁针静止时的指向，可以判断()A.甲是N极，乙是S极B．甲、乙都是N极C．甲、乙都是S极D．甲是S极，乙是N极3．(2020·河南中考)我国宋代科学家沈括在《梦溪笔谈》中明确指出，指南针所指的方向“常微偏东，不全南也”。

人们把指南针指南的磁极叫，地磁场的北极在附近。

电流的磁效应例2(2018·中考节选)被誉为“零高度飞行器”的我国自行研发的新型磁悬浮工程样车运行试验成功，填补了世界中速磁浮交通系统空白。

磁浮列车是利用磁极间的相互作用，使车轮与轨道不接触，从而减小了____力，提高车的速度。

当今世界上的磁浮列车主要有两种“悬浮”形式：排斥式和吸力式，如图所示是某一磁浮列车工作原理的部分简化图，它属于____式。

4．(2020·中考)下面所做探究实验与得出结论相匹配的是()A．实验：马德堡半球实验→结论：液体内部存在压强而且很大B．实验：奥斯特实验→结论：通电导体周围存在磁场C．实验：用铁屑探究磁体周围的磁场→结论：磁感线是真实存在的D．实验：探究带电体间的相互作用→结论：同种电荷相互吸引，异种电荷相互排斥5．(2016·中考)如图所示的实验装置中，当酒精灯把玻璃球加热到红炽状态时，可自由转动的小磁针转到图中位置静止，说明玻璃变成了____体，由此判断小磁针的左端是____极；小磁针和螺线管间的相互作用是通过_____发生的。

第二十章 电与磁（知识点梳理）（原卷版）一、知识点与考点二、考点解析磁性1.考点剖析：电与磁是电磁学内容，是认识自然和现象，是物理学基础内容。

中考物理大纲中常冠以了解、知道、认识等，所以本章内容的特点是基础性、知识性。

本章的核心内容有磁现象、电生磁、磁生电三个方面，考题也是以这三方面为主。

常见考查方向是：（1）磁现象以及磁场的概念；（2）电流的磁场及其对电流磁场的认识与判断；（3）电磁感应现象及其应用等。

2.常考题型：考题形式以选择题、作图题为主；选择题主要考查本章知识点和应用，作图题主要考查磁场的概念以及电流磁场。

3.考点分类：考点分类见下表★知识点精析一、磁现象1.磁性：磁铁能吸引铁、钴、镍等物质，磁铁的这种性质叫做。

2.磁体：具有磁性的物质叫。

3.磁极：磁体上磁性的部分（任一个磁体都有两个磁极且是不可分割的）。

（1）两个磁极：南极（S）：指南的磁极叫；北极（N）：指北的磁极叫。

（2）磁极间的相互作用：同名磁极，异名磁极。

4.磁化：使原来没有磁性的物体磁性的过程。

二、磁场1.磁场（1）概念：在磁体周围存在的一种物质，能使小磁针偏转，这种物质看不见、摸不到特殊物质我们把它叫做。

（2）基本性质：磁场对磁场中的磁体产生的作用。

（3）磁场的方向规定：在磁场中的任意一点，小磁针静止时，小磁针所指的方向就是那点的磁场方向。

注意：在磁场中的任意一个位置的磁场方向只有一个。

2.磁感应线（磁感线）（1）概念：为了形象地描述磁场，在物理学中，用一些有的曲线把磁场的分布情况描述下来，这些曲线就是磁感线。

（2）方向：为了让磁感线能反映磁场的方向，我们把磁感线上都标有方向，并且磁感线的方向就是磁场方向。

（3）特点：①磁体的磁感线从N极出发回到S极，在磁体从S极出发回到N极；②磁感线是有方向的，磁感线上任何一点的与该点的磁场方向一致；③磁感线的分布可以反映磁场磁性的强弱，越密越强，反之越弱；④磁感线是空间立体分布，是一些，在空间不能断裂，任意两条磁感线不能；⑤磁感线是为了描述磁场而假想出来的，实际上。

初中物理电与磁试题 ( 有答案和解析 )一、电与磁选择题1．如图为通电螺线管磁场强弱演示仪的示意图（导线电阻不计），由图可知：（）A. 当开关 S 接 a 点时，仪表指针向右偏转B. 当开关 S 接 a 点接滑片P 向下移动时，仪表示数变小C. 保持滑片P 的位置不变，开关S 由 a 点换到 b 点，仪表示数变大D.若将电源正负极对调，仪表指针偏转方向不变【答案】 C【解析】【解答】解：A、由安培定则可知，通电螺线管的右端为N 极，根据同名磁极相互排斥可知，仪表指针向左偏转，故 A 错误；B、当开关S 接 a 点接滑片P 向下移动时，变阻器接入电路的电阻减小，电流增大，磁性增强，排斥力增大，指针偏转变大，仪表示数变大，故 B 错误；C、保持滑片P 的位置不变，开关S 由 a 点换到 b 点，线圈匝数增加，磁性增强，排斥力增大，指针偏转变大，仪表示数变大，故 C 正确；D、若将电源正负极对调，电流方向改变，磁场方向改变，仪表指针偏转方向改变，故D 错误．故选 C．【分析】（ 1）由安培定则判断通电螺线管的南北极和磁极间的相互作用判断仪表指针向的偏转；、（ 2）根据滑动变阻器的移动方向判断通电螺线管的磁性变化，判断仪表示数变化；（ 3）通电螺线管磁性的强弱与电流的大小、线圈的匝数、有无铁芯；（ 4）通电导体在磁场受力的方向与电流的方向、磁场方向有关．2．如图所示， GMR 是一个巨磁电阻，其特性是电阻在磁场中会急剧减小，且磁场越强电阻越小，闭合开关S2后，下列四种情况相比较，指示灯最亮的是（）A. S1断开，滑片C. S1闭合，滑片P 在图示位置P 在滑动变阻器最右端B. S1闭合，滑片P 在图示位置D. S1闭合，滑片P 在滑动变阻器最左端【答案】D【解析】【解答】解：A、 S1断开时，电磁铁无磁性，由题意可知GMR 的电阻最大，由I= 可知，右侧电路中电流最小，由 P=I2R 可知，指示灯的实际功率最小，指示灯最暗，故 A 错误；BCD、闭合 S1时， GMR 所处的位置由无磁场变为有磁场，GMR 的阻值减小；当滑片P 在滑动变阻器最左端时，左侧电路的电阻最小，由I=可知，左侧电路中的电流最大，电磁铁磁性最强，则GMR 的电阻最小，右侧电路中电流最大，由P=I2 R 可知，指示灯的实际功率最大，指示灯最亮，故BC错误， D 正确．故选 D．【分析】闭合 S2时，指示灯与 GMR 串联，电压表测 GMR 两端的电压，闭合 S1时，电磁铁有磁性，根据 GMR 与磁性之间的关系判断其阻值的变化，根据欧姆定律可知电路中电流的变化，利用 P=I2R 可知指示灯功率的变化，进一步判断亮暗的变化．3．有一小磁针静止在通电螺线管上方，如图所示，则通电螺线管（）A. 左侧为 N 极， a 端为正极B. 左侧为 S 极， a 端为正极C. 左侧为 N 极， b 端为正极D左.侧为 S 极， b 端为正极【答案】C【解析】【解答】解：由于小磁针静止时，其左端为S 极，右端为N 极，根据磁极间的作用规律可知，螺线管的右端为S极，左端为N 极。

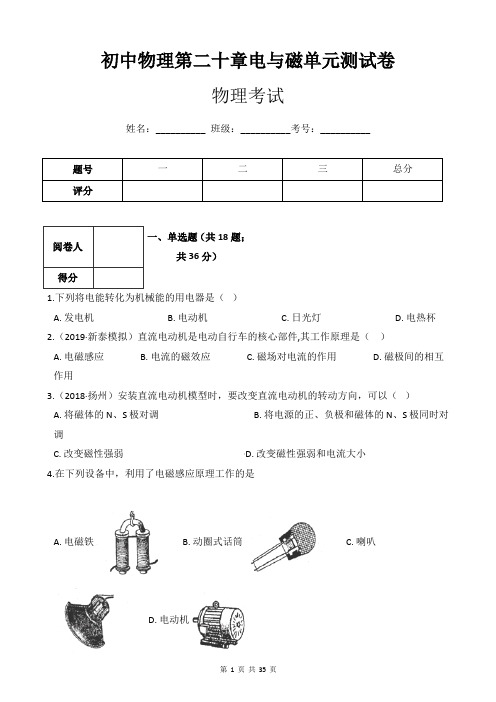

初中物理第二十章电与磁单元测试卷物理考试姓名：__________ 班级：__________考号：__________一、单选题（共18题；共36分）1.下列将电能转化为机械能的用电器是（）A. 发电机B. 电动机C. 日光灯D. 电热杯2.（2019·新泰模拟）直流电动机是电动自行车的核心部件,其工作原理是（）A. 电磁感应B. 电流的磁效应C. 磁场对电流的作用D. 磁极间的相互作用3.（2018·扬州）安装直流电动机模型时，要改变直流电动机的转动方向，可以（）A. 将磁体的N、S极对调B. 将电源的正、负极和磁体的N、S极同时对调C. 改变磁性强弱D. 改变磁性强弱和电流大小4.在下列设备中，利用了电磁感应原理工作的是A. 电磁铁B. 动圈式话筒C. 喇叭D. 电动机5.下列用电器中，根据磁场对通电导体受力的作用的原理制成的是（）A. 电烙铁B. 电饭煲C. 电动机D. 电磁铁6.（2018九下·成都月考）如下图所示，下列说法不正确的是（）A. 甲图是便民绿色出行的自行车，轮胎上制有花纹是为了减小摩擦B. 乙实验可以探究电磁铁的磁性强弱与线圈匝数的关系C. 丙实验可以证明压力作用效果与受力面积有关D. 将丁装置接入电路,可以探究电热与电阻的关系7.（2020·济南）如图所示的实验装置可以用来研究（）A. 影响通电导线受到的磁场力大小的因素B. 影响通电导线受到的磁场力方向的因素C. 导线在磁场中怎样运动才能产生感应电流D. 影响通电导线周围产生的磁场强弱的因素8.（2014·镇江）如图，羊角锤上有十字架一样的结构，中间嵌着磁铁，钉钉子时，把钉子嵌在里面，磁铁会将它牢牢吸住，则钉子材料应选择（）A. 铝B. 铜C. 铅D. 铁9.纳米陶瓷作为高新科技材料应用广泛，它具有坚硬、耐磨、耐腐蚀、耐高温、完全无磁性等特点，它不能应用于（）A. “嫦娥二号”外表涂层B. 切割硬物的刀具C. 公交IC卡D. 装浓硫酸的容器10.（2014·梧州）如图所示的实验装置中，可以产生感应电流的操作是（）A. 导体AB不动，让磁体上下移动B. 磁体不动，让导体AB向里移动C. 让导体AB和磁体以相同速度一起向右移动D. 磁体不动，让导体AB在水平方向左右移动11.（2012·深圳）如图所示正确的是（）A. 照明电路的连线B. 通电螺线管周围的磁感应线C. 光由玻璃斜射入空气D. L是F的力臂12.电梯出于安全考虑，设置有超载自动报警系统，其工作原理如图所示，R1为保护电阻，R2为压敏电阻，其阻值随压力增大而减小。

一、选择题1．人类社会科技的进步离不开科学家的不断探索，学习科学家的科学态度和责任担当是物理学科的一个重要内容。

以下物理学家与其研究不相符的是（）A．沈括是世界上最早发现磁偏角的人B．法拉第最早揭示了电与磁之间的联系C．焦耳最先精确地确定了电热跟电流、电阻和通电时间的关系D．欧姆对电流跟电阻和电压的关系进行了大量实验，并进一步归纳得出欧姆定律2．用丝绸摩擦过的玻璃棒能“粘”纸屑，其中“粘”字蕴含的物理原理，与下列现象中的“粘”相同的是（）A．穿在身上的化纤衣服易“粘”毛绒B．带异种电荷的轻质小球靠近后会“粘”在一起C．吸盘式挂衣钩能够“粘”在墙上D．两块磁铁会“粘”在一起3．小罗把两个玩具电机用导线连接在一起(如图)，用力快速拨动甲电机的转叶，发现乙电机的转叶也缓慢转动起来。

对这个现象分析正确的是（）A．“甲电机”将电能转化为机械能B．“乙电机”将机械能转化为电能C．“甲电机”依据电磁感应来工作D．两电机的工作原理是相同的4．我国未来的航母将采用自行研制的电磁弹射器。

电磁弹射器的弹射车与飞机前轮连接，并处于强磁场中，当弹射车内的导体通以强电流时，舰载机受到强大的推力而快速起飞。

电磁弹射器工作原理与下列设备或用电器工作原理一致的是（）A．电风扇B．手摇发电机C．电热水壶D．电磁起重机5．中华民族有着悠久的文明历史，我国古代人对自然现象进行观察和研究留下了许多史料记载，下列是有关记载和相应物理本质的解释，其中错误的是A．“湖光映彩霞”──光的反射现象B．“潭清疑水浅”──光的折射现象C．“司南之杓，投之于地，其抵指南”──地球周围存在磁场D．“山顶有泉，煮米不成饭”──山顶气压较低，泉水的沸点较高，水不容易沸腾6．小明做实验时，不小心将一条形磁铁摔成两段，小明得到的是A．一段只有N极，另一段只有S极的磁铁B．两段均无磁性的铁块C．两段各有N极和S极的磁铁D．两段磁极无法确定的磁铁7．如图所示的四个装置，以下关于它们的说法中正确的（）A．图a装置可探究电磁感应现象B．图b装置可用来制作电动机证明磁场对电流的作用C．图c可用来演示电磁铁的磁性强弱与电流大小的关系D．图d装置原理可用来制作发电机8．如图所示，用一段细铁丝做一个支架，作为转动轴，把一根中间戳有小孔(没有戳穿)的饮料吸管放在转动轴上，吸管能在水平面内自由转动。

《电与磁》测试题一、单选题1．对于交流电，下列说法中正确的是A．线圈转动一周，电流方向改变一次，大小改变两次B．线圈转动一周，电流方向改变两次，大小改变两次C．线圈转动一周，电流方向改变两次，大小随时间改变D．线圈转动一周，电流方向改变四次，大小随时间改变2．如图所示为直流电动机的工作原理．以下相关的分析中正确的是（）A．电动机工作过程中，消耗的电能全部转化为机械能B．电动机工作过程中，线圈中也会产生感应电流C．电动机的线圈转动1周的过程中电流方向改变4次D．电动机中的线圈转动是利用了惯性，所以线圈质量越大越好3．图中的两个线圈，套在光滑的玻璃管上，导线柔软，可以自由滑动，开关S闭合后则（）A．两线圈左右分开 B．两线圈向中间靠拢C．两线圈静止不动 D．两线圈先左右分开，然后向中间靠拢4．关于电磁现象，下列说法正确的是（）A．铜制品很容易被磁化B．电磁继电器中的铁芯，可以用永磁体代替C．发电机正常工作时，是将电能转化为机械能D．直流电动机的转向器，由两个彼此绝缘的金属半圆环组成5．关于电磁继电器的衔铁的选用，下列说法中正确的是A．应选用软铁材料B．应选用钢棒C．以上两种材料都可以使用D．以上两种材料都不行6．纳米陶瓷作为高新科技材料应用广泛，它具有坚硬、耐磨、耐腐蚀、耐高温、完全无磁性等特点，它不能应用于（）A．公交IC卡B．切割硬物的刀具C．“嫦娥二号”外表涂层D．装浓硫酸的容器7．下列设备中，利用电磁感应原理工作的是A．电铃 B．电吹风 C．发电机 D．扬声器8．地球本身是一个巨大的磁体，在它的周围存在磁场．水平放置、能自由转动的小磁针放置在地球表面赤道上，静止时小磁针的S极指向( )A．地球的北极B．地磁的北极C．地球的南极D．地磁的南极9．如图所示能证实电磁感应现象的是A．B．C．D．10．对下列各图描述错误的是（）A．条形磁铁周围磁感线的分布B．奥斯特实验：通电时小磁针的S极转向之内C．通电螺线管周围的磁场D．地磁场N极与地理北极基本一致二、多选题11．中华民族有着悠久的历史，古代就有许多对自然现象的观察和记载。

专题20 电与磁考点1 磁现象 磁场若被判断的物体与已知磁体相互排斥，该物体一定具有磁性。

根据磁体具有吸铁性和异名磁极相互吸引的性质，若被判断的物体与已知磁体相吸引，该物体可能有磁性，也可能没有磁性。

任何一个磁体都有两个磁极，没有只有一个磁极的磁体，也没有两个以上磁极的磁体。

一个磁体截成两半，每一半都有单独的N极和S极；两个条形磁体异名磁极相互接触，变成一个整体，则接触部分变成新磁体的中间，是磁性最弱的部分。

考点2 电生磁当电流的方向或磁场的方向变得相反，通电导体受力的方向也变得相反。

如果同时改变电流方向和磁场方向，受力方向不变。

考点5 磁生电实验1 什么情况下磁可以生电1．实验器材：导线、开关、金属棒、蹄形磁铁、电流表。

2．实验方法：控制变量法和转换法。

3．实验电路：4．实验结论：(1)闭合电路的一部分导体在磁场中做切割磁感线运动时会产生感应电流。

(2)感应电流方向与导体切割磁感线的方向和磁场方向有关。

只改变两个因素中的一个，则感应电流的方向改变；若两个因素同时改变，则感应电流的方向不改变。

5．问题探究：(1)实验中，产生的感应电流非常小，如何感知？怎样感知感应电流的方向？靠灵敏电流计指针的偏转方向。

若向右偏，则说明电流从灵敏电流表的正接线柱流入；若向左偏，则反之。

(2)实验中，由于产生的感应电流较小，应采取怎样的措施使现象更明显？①尽可能选用磁性较强的蹄形磁铁；②可用导线制成矩形的多匝线圈代替单根导线；③切割磁感线时，垂直且尽量快速。

(3)在实验中，为什么要改变磁场的方向？目的是研究感应电流的方向和磁场方向的关系。

基础检测(限时30min)一、单选题1．一根条形磁铁不小心摔成两段后，一共会有N极的个数为（）A．1个B．2个C．3个D．4个【答案】B【解析】一根条形磁铁不小心摔成两段后，就会变成两个小的条形磁铁，因为每个磁体都有一个N极，所以一共会有N极的个数为2个。

故选B。

2．如图所示，下列关于磁现象的分析中，说法错误的是（）A．甲图中，在条形磁铁周围撒上铁屑后轻敲玻璃板，所观察到的是磁感线B．乙图中，U形磁铁周围的磁感线在靠近磁极处分布得比较密C．丙图中，小磁针S极的受力方向，与通电螺线管在该点的磁感线切线方向相反D．丁图中，北京地区地面附近能自由转动的小磁针静止时，N极指向地理北极附近【答案】A【解析】A．磁感线不是真实存在的，所以在甲图中，所观察到的不是磁感线，是铁屑受到磁场力的作用而分布周围，故A错误，符合题意；B．U形磁铁周围的磁感线在靠近磁极处分布得比较密，远离磁极处分布得比较疏，故B正确，不符合题意；C．小磁针S极的受力方向向左，根据安培定则，通电螺线管左侧为N极，那么通电螺线管在该点的磁感线切线方向向右，则这两个方向是相反的，故C正确，不符合题意；D．小磁针静止时，N极指向是指向地磁南极附近，地理北极附近，故D正确，不符合题意。
