变压器的检查项目标题：变压器的检查项目引言概述：变压器是电力系统中重要的电气设备之一，用于变换电压，保证电能的传输和分配。
为了确保变压器的正常运行和延长其使用寿命，定期进行检查是必要的。
本文将从五个大点出发，详细阐述变压器的检查项目。
正文内容：1. 外观检查1.1 检查变压器外壳是否完整，有无变形、裂纹等损坏情况。
1.2 检查冷却系统，包括风扇、散热器和冷却油管路，确保其无阻塞、漏油等现象。
1.3 检查变压器周围环境，确保无杂物堆积和潮湿等不良影响。
2. 内部电气检查2.1 检查变压器的绝缘电阻，确保其在合理范围内，避免绝缘击穿事故。
2.2 检查变压器的接地装置，确保接地电阻符合规定，保证人身安全。
2.3 检查变压器的绕组温升情况，通过红外热像仪等工具进行测量，确保温度均匀分布，避免过热引起故障。
3. 油浸式变压器油质检查3.1 检查油位，确保油位在正常范围内，避免油泵不良工作或者漏油等问题。
3.2 检查油质，包括油色、气味和酸值等指标，确保油质正常，避免油变质引起故障。
3.3 检查油箱和油枕的密封性，避免油泄漏和氧化。
4. 继电器保护系统检查4.1 检查继电器保护系统的接线是否正确，避免因接线错误导致保护失效。
4.2 检查继电器的工作状态和参数设置，确保保护装置的可靠性和准确性。
4.3 检查继电器的动作记录和事件记录，分析历史故障，及时排除潜在问题。
5. 励磁系统检查5.1 检查励磁系统的电源供应是否正常，避免励磁电流不足或者过大。
5.2 检查励磁变压器的绝缘电阻和接地装置，确保励磁系统的安全可靠。
5.3 检查励磁系统的调节装置和自动控制装置，确保励磁电流的稳定性和调节性能。
总结：综上所述，变压器的检查项目包括外观检查、内部电气检查、油浸式变压器油质检查、继电器保护系统检查和励磁系统检查。
通过定期检查这些项目，可以确保变压器的正常运行，提高其可靠性和使用寿命。
在检查过程中，应严格按照规程和标准进行操作，及时发现问题并采取相应的维修措施，以确保电力系统的安全稳定运行。
主变压器安装工程施工监理工作要点
主变压器安装工程施工监理工作要点
1. 施工前准备工作
进行施工图纸、技术资料、合同文件等的审查和确认。
编制施工组织设计及施工方案，包括施工现场布置、作业流程、安全措施等。
准备施工所需的设备、材料和人力资源。
2. 施工现场管理
按照设计要求，进行现场布置，确保施工现场的整洁、安全。
监督施工单位按照施工方案进行作业，保证施工进度和质量。
检查现场施工人员的安全防护措施，确保施工过程中没有安全事故。
3. 施工质量监督
按照设计要求，对施工过程中的关键节点进行检查和验收。
监督施工单位对设备和材料的安装、调试和绝缘等工作进行质量控制。
检查施工过程中是否存在缺陷和质量问题，并及时提出整改要求。
4. 施工安全监督
监督施工单位对施工现场进行安全管理，确保施工过程中没有安全事故。
检查施工现场的安全防护设施和安全操作规程的执行情况。
跟踪施工过程中的安全隐患整改情况，确保安全问题得到及时解决。
5. 施工进度监控
按照施工进度计划，监督施工单位的施工进度，确保按时完成施工任务。
协调解决施工过程中的问题，避免施工进度受到影响。
及时报告施工进度情况，提出问题和建议，保障工程的顺利进行。
6. 施工验收工作
对主变压器安装工程进行质量验收，检查工程质量是否符合设计和施工要求。
参与开展设备调试和绝缘等工作，确保设备正常运行。
准备施工验收文件，包括验收报告、施工记录、技术资料等。
以上是主变压器安装工程施工监理工作的要点，监理工作的主要目标是确保施工质量和安全，保障工程的顺利进行。
主变压器安装工程施工监理工作要点1. 引言主变压器安装工程是电力系统中关键的一环，它涉及到变电站的运行和稳定性。
为确保主变压器安装工程的顺利进行，需要进行严格的施工监理工作。
本文将重点介绍主变压器安装工程施工监理的要点和注意事项。
2. 施工前的准备工作在正式开展主变压器安装工程施工工作之前，需进行以下准备工作：完成施工图纸的审查和确认，确保施工过程中按照设计要求进行；确定主变压器的基础和安装位置，提前进行土建施工准备；购买并验收所需的施工材料和设备，并进行记录；确定施工队伍及安排施工人员的培训和安全教育。
3. 施工过程的监督和管理主变压器安装工程施工过程中，监理人员需要进行以下工作：对施工现场进行巡视和检查，确保施工的安全性；监督施工过程中的工艺操作，确保施工的质量；按照设计要求对施工进度进行监控和调整；监督施工人员的安全操作和使用个人防护装备；解决施工过程中的技术问题和纠纷，确保施工的顺利进行。
4. 施工结束后的验收工作主变压器安装工程施工完成后，需要进行验收工作，主要包括以下内容：对施工质量进行检查和评估，确保达到设计要求；对设备和材料进行清点和记录，确保无遗失和破损；对施工人员进行和评价，提供改进的建议；整理和归档施工相关的文件和记录。
5. 安全监管和风险控制在主变压器安装工程施工过程中，安全监管和风险控制是至关重要的。
监理人员需要：定期检查和审查施工现场的安全防护措施，确保施工人员的人身安全；对施工过程中可能存在的安全隐患进行排查和整改；解决施工过程中的安全问题和突发事件，保障工人的生命安全；协调相关部门和单位，加强对施工现场的安全监管。
6.主变压器安装工程施工监理工作是确保施工顺利进行和达到设计要求的重要环节。
监理人员需要密切关注施工过程中的各项指标，及时发现和解决问题，确保主变压器安装工程的顺利进行。
通过严格的施工监理工作，可保证主变压器安装工程的质量和安全。
主变压器安装工程施工监理工作要点主变压器是电力系统中重要的设备之一，负责将高电压输电线路提供的电能转变为低电压供给用户使用。
为了保证主变压器安装工程的顺利进行和施工质量的合格，需要有专业的监理人员进行监督和管理。
主变压器安装工程施工监理工作要点包括以下几个方面：1.施工前准备在开始施工之前，应对工程进行全面的规划和准备。
监理人员要对主变压器的技术要求、施工方案、施工材料和设备进行详细了解，并对施工队伍进行专业的培训和组织。
2.工程验收与监督在施工过程中，监理人员要对施工现场进行全面监督，确保施工符合设计图纸和规范要求。
监理人员要与施工单位密切合作，协调解决施工中的问题，并及时提出合理的意见和建议。
3.材料设备验收主变压器安装工程需要使用大量的材料和设备，在施工中监理人员要对这些材料和设备进行严格的验收，确保其质量和安全性能符合要求。
同时，监理人员要对施工过程中新购和调拨的材料和设备进行跟踪管理，避免遗漏和浪费。
4.施工质量监督主变压器安装工程的质量是决定其安全性能和寿命的重要因素。
监理人员要对施工质量进行全面监督，包括施工方案的合理性、施工工艺的正确性、施工质量的合格性等方面。
对于发现的问题要及时进行整改和处理，并进行记录和归档。
5.施工安全监督主变压器安装工程施工过程中存在一定的安全风险，监理人员要对施工现场的安全进行全面监督和管理。
这包括对施工人员的安全教育和培训、施工设备的安全操作、防护措施的落实等方面。
同时，监理人员要及时发现和排除施工现场的安全隐患，并进行记录和报告。
6.环境保护监督主变压器安装工程的施工过程中会产生一定的噪音、振动和废弃物等对周围环境造成影响。
监理人员要对施工现场的环境保护工作进行监督和管理，确保施工过程对周围环境的影响降到最低。
同时，监理人员要对施工现场的环境污染物进行合理处理，保证施工现场的环境干净整洁。
7.施工记录和报告在主变压器安装工程的施工过程中，监理人员要进行全面的记录和报告。

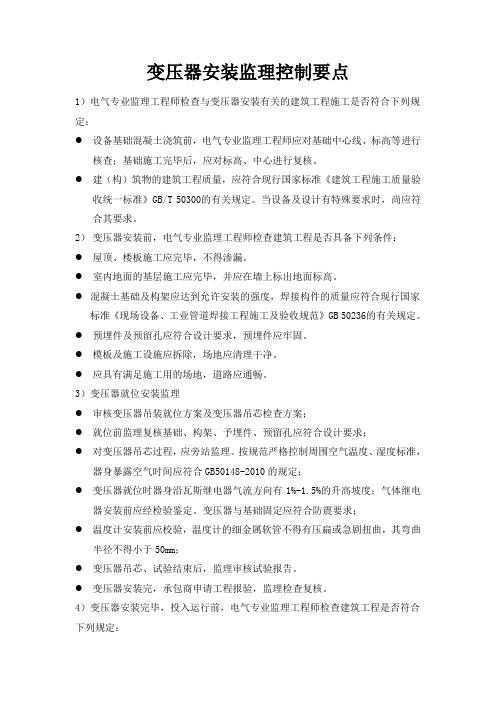

变压器安装监理控制要点1）电气专业监理工程师检查与变压器安装有关的建筑工程施工是否符合下列规定：●设备基础混凝土浇筑前，电气专业监理工程师应对基础中心线、标高等进行核查；基础施工完毕后，应对标高、中心进行复核。
●建（构）筑物的建筑工程质量，应符合现行国家标准《建筑工程施工质量验收统一标准》GB/T 50300的有关规定。
当设备及设计有特殊要求时，尚应符合其要求。
2）变压器安装前，电气专业监理工程师检查建筑工程是否具备下列条件：●屋顶、楼板施工应完毕，不得渗漏。
●室内地面的基层施工应完毕，并应在墙上标出地面标高。
●混凝土基础及构架应达到允许安装的强度，焊接构件的质量应符合现行国家标准《现场设备、工业管道焊接工程施工及验收规范》GB 50236的有关规定。
●预埋件及预留孔应符合设计要求，预埋件应牢固。
●模板及施工设施应拆除，场地应清理干净。
●应具有满足施工用的场地，道路应通畅。
3）变压器就位安装监理●审核变压器吊装就位方案及变压器吊芯检查方案；●就位前监理复核基础、构架、予埋件、预留孔应符合设计要求；●对变压器吊芯过程，应旁站监理。
按规范严格控制周围空气温度、湿度标准，器身暴露空气时间应符合GB50148-2010的规定；●变压器就位时器身沿瓦斯继电器气流方向有1%-1.5%的升高坡度；气体继电器安装前应经检验鉴定。
变压器与基础固定应符合防震要求；●温度计安装前应校验，温度计的细金属软管不得有压扁或急剧扭曲，其弯曲半径不得小于50mm；●变压器吊芯、试验结束后，监理审核试验报告。
●变压器安装完，承包商申请工程报验，监理检查复核。
4）变压器安装完毕，投入运行前，电气专业监理工程师检查建筑工程是否符合下列规定：●门窗安装应完毕。
●室内地坪抹面工作结束，强度达到要求，室外场地应平整。
●保护性围栏、网门、栏杆等安全设施应齐全，接地应符合现行国家标准《电气装置安装工程接地装置施工及验收规范》GB 50169的规定。
主变压器设备安装监理质量控制要点发布时间：2022-07-22T01:44:18.809Z 来源：《工程建设标准化》2022年6期作者：梁潘冬[导读] 主变压器的安装在整个电力系统中非常重要，施工工艺和安装要求也非常严格。
梁潘冬安徽电力工程监理有限公司摘要：主变压器的安装在整个电力系统中非常重要，施工工艺和安装要求也非常严格。
主变压器的安装不仅关系到整个电力系统的正常运行，还关系到随后的电气安全。
因此，在主变压器安装期间，工作应严格遵循施工要求，安装完成后，应及时检查和监控安装的整体质量，不符合标准的主变压器应及时拆除和更换，且不应出现任何过程或零件问题，以确保电源单元的耐久性和安全性。
如果主变压器安装过程不符合标准工作流程，后果将非常严重，不仅会阻碍我国经济发展，还会威胁到我国居民的人身安全。
因此，必须保证主变压器安装运行的稳定性和安全性，以保证中国电力系统的稳定和安全运行，并为改善社会福利提供保障。
关键词：主变压器；设备安装；质量控制；要点分析引言在电网建设项目中，变电站建设是主要负责所有电力系统当前机动的关键点。
改革开放以来，能源系统的应用范围迅速增加。
对每个国家来说，电力影响经济发展速度，电力资源的安全高效使用对国家建设至关重要。
变电站不能正常运行时，不仅会影响整个地区的电力消耗，还会影响整个电网。
如果在电力设备的设计、安装、测试中出现不合理的问题，在此类设备运行过程中必然会出现影响电力系统稳定运行的不安全因素，因此必须控制电力系统基本设备安装质量。
1电力主变压器的安装施工技术 1.1型钢基础施工技术在进行电力主变压器的安装和建设工作时，首先要做好制作钢铁基础的工作，相关人员要根据项目采取安装钢剖面的措施，在计划的位置安装金属框架，应用多点紧固方法固定金属钢剖面的位置。
同时，为了保证它们之间连接的结束，必须将成型的基础设施与接地钢带钢材连接起来。
为了调整主变压器的大体积，以及优化成型的安装选项，选择更永久的终点，将焊接长度控制在带钢宽度的3倍以上，焊接完成后，在外表面进行加工，消除成型边缘的刻度，这样不仅可以提高成型的绝缘特性，还可以装饰施工效果。
变压器安装监理要点简介变压器是电力系统中重要的电力传输和分配设备，其安装质量直接关系到电力供应的可靠性和安全性。
为了确保变压器的安全运行和正常工作，进行变压器安装监理是十分必要的。
本文将介绍变压器安装监理的要点，包括安装前准备工作、安装过程中的监理事项以及安装后的验收工作。
安装前准备工作1.确认设计要求在进行变压器安装之前，监理人员需要仔细阅读变压器的设计文件，确认设计要求。
包括变压器的容量、型号、安装位置、接线方式等参数和要求。
监理人员还应对设计文件进行检查，确保设计合理、符合电气安全标准，并提出必要的修改和补充。
2.检查材料和设备在开始变压器安装之前，监理人员需要对所使用的材料和设备进行检查。
检查的内容包括变压器本身的质量与型号、绝缘材料的质量、接线端子的质量等。
监理人员还需核对采购文件，确保所使用的材料和设备与采购文件一致。
3.组织技术会议在安装前，监理人员需要组织技术会议，与施工单位共同讨论变压器安装的相关事宜。
会议的内容包括安装方案的确认、施工流程的讨论、施工时间计划的制定等。
监理人员还需确保施工单位掌握安装过程中的关键技术和要点，保证施工质量。
4.制定安全措施安装变压器是一个复杂的工程，存在一定的危险性。
因此，在安装前，监理人员需要制定相应的安全措施。
安全措施包括施工区域的设置、用电安全措施、施工人员的安全教育和培训等。
监理人员还需进行现场检查，确保安全措施得以有效执行。
安装过程中的监理事项1.现场监理在变压器安装的过程中，监理人员需要进行现场监理。
监理人员可以通过视频监控、现场巡查等方式，对施工过程进行监督。
监理人员应重点关注变压器的吊装、各种接线的正确性、绝缘材料的使用等关键环节。
监理人员还应及时记录施工过程中的问题和处理情况。
2.施工记录在安装过程中，监理人员需要对施工工作进行记录。
施工记录包括施工人员的姓名、工作内容、使用的材料和设备、工作时间等。
监理人员可以通过施工记录，了解施工的进度和质量，并及时发现和解决问题。
主变压器安装工程施工监理工作要点主变压器安装工程施工监理工作要点第一章前期准备工作1.工程资料准备1.1 收集变电站主变压器设计图纸、技术规范和施工方案等文件。
1.2 确认主变压器技术参数和重量，在实际施工中进行核对。
1.3 了解变电站现场的具体情况，包括基础情况、周边环境和供电方式等。
2.设备准备2.1 要与施工方确认主变压器设备是否符合规范要求，并对设备进行质量检查。
2.2 检查设备运输过程中是否受到损坏。
2.3 确定设备需要的吊装、卸车和安装工具。
3.施工方案编制3.1 根据设计图纸和技术规范，编制主变压器安装的施工方案。
3.2 方案中应包含吊装、卸车、设备安装和接地等施工步骤。
3.3 针对各个施工步骤，应进行风险评估和控制措施的制定。
第二章吊装工作1.吊装准备工作1.1 根据主变压器的重量和吊装高度，确定合适的吊装机具。
1.2 确定吊装绳索和吊装点的位置。
1.3 对吊装机具进行质量检查和维护。
2.吊装过程控制2.1 根据施工方案，安排好吊装人员的工作任务。
2.2 确保吊装过程中符合安全操作规程。
2.3 在吊装过程中，定期检查吊装机具和绳索的状态。
第三章卸车工作1.卸车准备工作1.1 根据主变压器的型号和重量，确定卸车设备和工具。
1.2 确定卸车的位置和卸车路径。
1.3 根据现场情况，进行相关卸车施工措施的制定。
2.卸车过程控制2.1 指导卸车人员的工作，并保证其安全。
2.2 控制卸车速度，防止设备受到损坏。
2.3 定期检查卸车设备和工具的状态。
第四章设备安装工作1.安装准备工作1.1 确定主变压器的安装位置。
1.2 根据主变压器的型号和重量，确定所需的安装辅助设备。
1.3 根据施工方案，准备好所需的安装工具。
2.安装过程控制2.1 按照安装顺序进行安装工作。
2.2 在安装过程中，注意检查设备的平衡和固定情况。
2.3 安装结束后，进行设备的功能检测和试运行。
第五章接地工作1.接地准备工作1.1 准备好主变压器的接地设备和材料。
主变压器安装工程施工监理工作要点精简版一、施工前准备工作：施工前，监理工程师应参与编制主变压器安装施工组织设计方案，监督施工方提供安全施工方案和专业技术方案，确保施工方案符合相关标准和规范要求。
另外，还需要审查施工方的安全生产许可证和施工组织设计文件，确保其符合要求。
二、施工现场管理：监理工程师应定期巡视施工现场，监督施工进度和施工质量。
同时还要配合施工方做好施工现场的安全管理和文明施工工作，保障施工作业环境的安全和整洁。
三、设备安装质量检查：监理工程师应对主变压器的设备安装工作进行全面检查，包括检查设备基础的施工质量、主变压器的吊装、安装接线、冷却系统的安装等。
并对检查结果及时进行记录，发现问题及时指导施工方整改。
四、设备调试与试运行：监理工程师应参与主变压器的设备调试和试运行工作，监督施工方按照相关标准和规范进行设备的调试和试运行。
对调试和试运行工作中出现的问题及时处理，确保设备正常运行。
五、施工图纸管理：监理工程师应审查和监控施工方对主变压器施工图纸的使用情况，确保施工方按照施工图纸进行施工。
同时对有关施工图纸的修改进行审核，并与设计方进行沟通和协调。
六、材料设备质量管理：监理工程师应监督施工方对主变压器使用的材料设备进行质量验收，确保材料设备的质量符合要求。
同时还要对施工方提供的合格材料设备进行认真记录和备案。
七、施工过程质量管理：监理工程师应对主变压器安装施工过程中的质量进行监督和检查。
特别要注意对施工方进行安全操作的指导和监督，以及施工现场的安全环境管理。
八、施工过程文件管理：监理工程师应监督施工方按照相关要求进行施工过程文件的归档。
并及时审核施工过程文件的完整性和准确性，确保施工过程文件的真实性和合规性。
九、施工总结与验收：监理工程师应参与主变压器安装工程的总结与验收工作。
对施工方完成的工作进行全面评估和验收，并填写相应的验收报告，确保施工质量符合要求。
十、施工安全管理：监理工程师应监督施工方进行施工安全管理工作，包括安全教育培训、施工现场安全巡查、安全设施的设置等。
1.1主变压器安装工程施工监理1.1.1监理要点及方法主变压器安装工程施工监理要点及方法见表1-1所列:主变压器安装工程施工监理要点及方法表1-1序号监理工作监理要点及方法1编制、审批监理实施细则1.编制（1）编制人：专业监理工程师。
（2）编制范围：专业性较强、危险性较大的分部分项工程。
（3）主要内容：专业工程特点、监理工作流程、监理工作要点、监理工作方法及措施。
2.审批总监理工程师负责审批《监理实施细则》。
2施工方案审核、签认1.审核审核要点：（1）施工单位内部编写、审核、批准程序应符合有关规定。
（2）核查厂家安装工的执业资格证件、主变压器现场安装作业指导书的审批流程并报审。
（3）工程质量保证措施应符合有关标准的规定。
（4）安全技术措施应符合工程建设强制性标准的规定及国网公司变电站（变流站）工程施工关键点作业安全管控措施的要求。
（5）施工工艺应满足设计要求。
（6）工程中使用的材料、构配件、设备及工艺技术应符合国家有关法律法规、工程建设标准及合同等有关规定。
2.签认专业监理工程师、总监理工程师签署审核意见.明确要求。
3工程质量控制主要设备材料质量要求及质量检查主变压器安装工程所使用的主要设备、材料、配件必须具有中文质量合格证明文件，规格、型号及性能检测报告应符合国家技术标准或设计要求。
*1.主变压器主变压器检査要点：（1）外观检查：1）检查本体外表是否有变形、损伤及零件脱落等异常现象，监理人员会同厂家、施工人员、建设单位代表检查变压器运输冲击记录仪，记录仪应在变压器就位后方可拆下，冲击加速度应在3g以下，由各方代表签字确认并存档。
2）变压器为充干燥空气（氮气）运输，检查本体内的干燥空气（氮气）压力是否为正压（0.01～0.03MPa），并做好记录。
序号监理工作监理要点及方法3工程质量控制主要设备材料质量要求及质量检查（2）资料核査：按合同要求查验出厂说明书及配件合格证。
*2.各电压等级套管及升高座（1）外观检査：包装完好，漆层完整无损，厚度均匀，符合技术标准要求，有明显标识和制造厂标。
