机械原理课件1

用规定的符号和线条代表构件和运动 副，按比例绘制出机构运动简图。
选择合适的投影面
一般选择机构的多数构件在同一平面 或相互平行的平面内运动的投影面作 为绘制运动简图的投影面。
自由度概念及计算公式
自由度概念
机构具有确定运动的独立参数数目称为机构的自由度。
自由度计算公式
F = 3n - 2PL - PH，其中F为机构自由度，n为活动构件数，PL为 低副数，PH为高副数。
《机械原理》课件第二章平面机构 的结构分析
目 录
• 平面机构基本概念与分类 • 平面机构运动简图及自由度计算 • 平面连杆机构结构分析与设计 • 凸轮机构结构分析与设计 • 齿轮传动系统结构分析与设计 • 其他常见平面机构介绍
01 平面机构基本概念与分类
平面机构定义及特点
定义
平面机构是指所有构件都在相互平行的平面内运动的机构，也称为平面连杆机 构。
采用多个连杆机构和关节组合而成，可实现 复杂的空间运动和操作任务。具有结构紧凑 、灵活性强等特点。
04 凸轮机构结构分析与设计
凸轮机构类型及特点
移动凸轮
凸轮相对机架作直线移动，适用于需要直 线往复运动的场合，如机床的进给机构等。
盘形凸轮
凸轮为绕固定轴线转动且有变化直 径的盘形构件，具有结构简单、紧 凑的特点，广泛应用于各种自动化
尺度和相对位置。具有直观、简便等优点，但精度较低。
02
解析法
通过建立机构的数学模型，利用数学方法求解机构的未知尺度和运动参
数。具有精度高、适用范围广等优点，但计算较复杂。
03
优化设计法
以机构的某项或多项性能指标为优化目标，通过计算机辅助设计软件进
行尺度综合和优化设计。可得到性能更优的机构方案，但需要较高的计

机械设计基础课件_第1章_物体的受 力分析 与平衡
精品jin
课程组成 第一篇力学部分—工程力学
1-4章 第二篇机构部分—机械原理
5-10章 第三篇传动及零件部分—机械零件
11-19章
第一章 物体的受力分析与平衡 §1—1基本概念和物体的受力分析
一. 刚体的概念
刚体：受力作用后不变形的物体
二. 力和力系的概念
R
合成 1 几何法——力多边形法 R=∑F 平行四边形 方法 2 解析法——坐标投影法 Rx= ∑Fx
Ry= ∑Fy
1.2.1 几何法 力系F1 、 F2 、 F3 、 F4合成为力R
R= F1 + F2 + F3 R x
θ
Ry
力系F1 、 F2 、 F3 、 F4 合成为力R
2 柔索：沿拉直方向
3 光滑圆柱铰链：作用线与轴线相交
4 可动铰链支座：限制垂直支撑面运动
5 固定端约束：力和力矩
集中力：集中作用于一点的力 分布力：分布在有限面积或体 积内的力
分布力可以用集中力来代 替,作用效果相同
水库堤坝
qa
1.1.3 物体的受力分析.受力图
1 受力图 受力图——在受力体(分离体)上画出主动力和周围 物体对它的约束力 取分离体:将所研究物体从周围物体中分离出来 明确施力体，找出所有外力的作用点
F2
F3
例1：A、B、C是圆柱铰链，
角ABC为30度，杆件无重量 解：1）杆2为二力杆，受拉
2 13
得F12F32作用线与指向 F23 作用线与指向
2）杆3受汇交三力，
得F13 作用线与指向 3）杆3为受力体，有（平衡可不讲）
F13+ F23 +W = 0

4、人体的杠杆
“费力杠杆”
[思考]人的前臂骨是属于哪种类型的杠杆？
5、如图，杠杆处于平衡状态，F的力臂是（ ） （A） OA （B）OB （C）OC （D）OF
C
D
O
B
A
F
G
（二）滑轮 1、定滑轮：使用时，转轴固定不动的滑轮。
①特点：使用定滑轮不能省力，但可以改变 力的方向。
②定滑轮实质：“等臂杠杆”。
l1= l2 F1= F2
F2
O
●
F1
2、动滑轮：使用时，轴与重物一起移动的滑轮。
①特点：使用动滑轮可以省力一半，但不能 改变力的方向。
②动滑轮实质：“动力臂是阻力臂
F1
两倍的杠杆”。
O
●
l1=2 l2 F1= ½ F2
F2
3、滑轮组：定滑轮和动滑轮组合在一起使用。
①特点：使用滑轮组时，重物和动滑轮的总 重力由几段绳子承担，提起重物所用的力就 是总重力的几分之一。（一般不考虑摩擦）
日本（1990-1994国家营养普查） 超重：男性 24.3% 女性 20.2% 肥胖：<1.5%
我国（1998年中年人口的调查） 各地超重和肥胖发生率存在极大的差异
北方>南方 城市>农村 严重地区 超重：>50% 大多数地区 肥胖：<10% 太平洋岛国人群体形健壮，BMI较高 ◆肥胖与超重的患病率受地区、种族及文化
②判断绳子段数，一定要看清动滑轮上共有 几段绳子，即只有动滑轮上的绳子才承担总 重。
（三）斜面 1、斜面也是一种常见的简单机械。
2、斜面省力的原理： Fl = Gh 3、斜面长是斜面高的几倍，所用的推力就是 物体重的几分之一。（不考虑摩擦） 4、要使物体升高相同的高度，斜面越长越省力。

y
x
P
j
i
j
i
z
y
关系 自由度 N 约束 S 空间N+S=6 平面N+S=3 利用点、线、面接触 构成各种运动约束。 可拆卸焊接烧锅的固定装置设计
各种常见机械约束
动画
动画
动画
动画
可以通过加入中间元件改善磨损状况 无摩擦的柔顺机构
约束的形式不同，但产生的运动约束的效果相同。
根据运动副所引入的约束数可以将运动副分为五 级：引入一个约束的运动副为Ⅰ级副，引入两个约束 的运动副为Ⅱ级副，依次类推，还有Ⅲ级副、Ⅳ级副， 最多为Ⅴ级副。
分析机器人机构构件和运动副组成
动画 动画
动画
机构设计赏析
肘关节设计

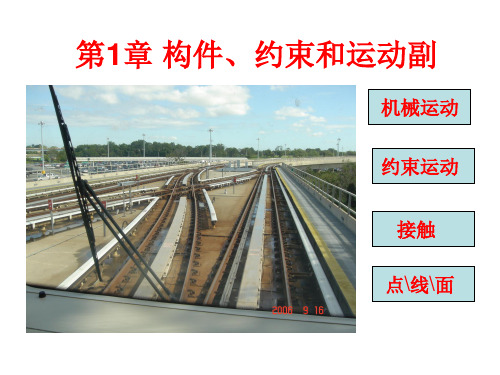

第1章 构件、约束和运动副
机械运动
约束运动 接触
点 \线 \面
1.1 构件及其分类
1、构件
运动单元体
2、构件的类型 刚性构件，弹性构件、拉曳件 机架、原动件和从动件
1.2 构件的运动约束 空间自由运动的构件有6个自由度 平面自由运动的构件有3个自由度
y y
x
z
x
构件接触形成约束，约束性质与接触方式相关
1.3运动副及其分类 两个构件之间接触的点、线、面的组合称为副 元素。 两个具有某些类型的相对运动和自由度的副元 素连接的机械模型称为运动副。
力闭合运动副
形闭合运动副
材料闭合运动副
平面运动副和空间运动副
常见的平面运动副有移动副、转动 副和曲线副
空间运动副
（a)
(b)
(c)
(d)
低副和高副
高副，两个构件之间接触的点、线、面 的组合为一个点或一条线 低副，两个构件之间接触的点、线、 面的组合为平面或圆柱面 运动副的级

惯性力：是一种虚拟加在有变速运动的构件上的力。
惯性力是是阻力还是驱动力？ 当构件减速时，它是驱动力；加速时，它是阻力 特点：在一个运动循环中惯性力所作的功为零。低速机械的惯性力 一般很小，可以忽略不计。
二、研究机构力分析的目的
确定运动副反力。
因为运动副中反力的大小和性质对于计算机构各个零 件的强度、决定机构中的摩擦力和机械效率、以及计 算运动副中的磨损和确定轴承型式都是有用的已知条 件。
选定一点B， 再选定另一点为K
可以任意选择两个代换点
B b B
S k S
K
mB mK m mB (b) mK k 0
mk mB bk
K
mb mK bk
动代换
两质量点动代换： 选定一点B； 则另一点为K。
不能同时任意选择两个代换点
mB mK m
K k
mB (b) mK k 0
例 9－ 6
例9－6 p367
5 E Aω 1
1
Fi5 G5
6 Fr
D B 2 3
4
在如图所示的牛头刨床机构 中,已知：各构件的位置 和尺寸、曲柄以等角速度 w1顺时针转动、刨头的重 力G5、惯性力Fi5及切削 阻力(即生产阻力)Fr。
C
试求：机构各运动副中的反力及需要施于曲柄1上的平 衡力偶矩(其他构件的重力和惯性力等忽略不计)。
π
Fi 2 Fi 2b Fi 2k
5、动静法应用
不考虑摩擦时机构动静法分析的步骤：
1. 求出各构件的惯性力，并把其视为外力加于产生 该惯性力的构件上； 2. 根据静定条件将机构分解为若干个杆组和平衡力 作用的构件； 3. 由离平衡力作用最远的杆组开始，对各杆组进行 力分析； 4. 对平衡力作用的构件作力分析。

杆、轴构 件
固定构件
同一构件
两副构件
三副构件
3、机构的表示方法 机构运动简图：用规定符号和简单线条代表运动副和构件，并按一定比例表示各运动
副的相对位置。
机构示意图： 用规定符号和简单线条表示运动副和构件。
差别：机构运动简图需按比例表达出运动副间的相对位置，机构示意图仅能表达机构
的结构情况。
4、机构运动简图的绘制 1）分析机构，观察相对运动，数清所有构件的数目； 2）确定所有运动副的类型和数目； 3）选择合理的位置（即能充分反映机构的特性）；
掌握 （3） 机架、原动件、从动件的联系与区别
（4） 运动副的分类与判断
（5） 运动副的表示方法、平面机构运动简图的绘制
熟练掌握 （1） 自由度的计算，机构确定运动的条件
三、重要名词解释 1、机构：能够实现预期的机械运动的各部件的基本组合体称为机构。 2、机器：根据某种使用要求设计，将一种或多种机构组合在一起，用以实现预定运动或用 来传递和交换能源、物料和信息的装置。 3、机械：机器与机构的总称。 4、原动件：驱动力作用的构件。 5、机架：凡本身固定不动的构件，或相对地球运动但固结于给定坐标参考系统并视为固定 不动的构件成为机架。 6、从动件：随着原动件运动而运动的构件。 7、运动副：凡两构件直接接触且能够保证有一定相对运动的联结成为运动副。 8、高副、低副：面接触的运动副称为高副，点或线接触的运动副称为低副。 9、自由度：在机构中，独立运动的数目或确定构件位置的独立参数的数目称为自由度。 10、约束：机构运动副中由于相对运动受限导致自由度减少的限制较约束 11、复合铰链：两个以上的构件在同一轴线上用转动副联接而成的结构。 12、局部自由度：机构中存在与否不影响整个机构运动规律的自由度。

下列哪个杠杆是省距离的（
）
C
A
B D
A
B
C
D
练习三：
1.如图4,杠杆处于平衡状态,F的力臂是什么? 2.如图5,某一同学由图得出F1×OA=F2 × OB,这个结 论对吗?为什么?
• • • • • • • • • • • • • • • • • • • • • • • • • • • • •
25、你不能拼爹的时候，你就只能去拼命！ 26、如果人生的旅程上没有障碍，人还有什么可做的呢。 27、我们无法选择自己的出身，可是我们的未来是自己去改变的。励志名言：比别人多一点执着，你就会创造奇迹 28、伟人之所以伟大，是因为他与别人共处逆境时，别人失去了信心，他却下决心实现自己的目标。 29、人生就像一道漫长的阶梯，任何人也无法逆向而行，只能在急促而繁忙的进程中，偶尔转过头来，回望自己留下的蹒跚脚印。 30、时间，带不走真正的朋友；岁月，留不住虚幻的拥有。时光转换，体会到缘分善变；平淡无语，感受了人情冷暖。有心的人，不管你在与不在，都会惦念；无心的情，无论你好与不好，只是漠然。走过一段路，总能有一次领悟；经历一些事，才能看清一些人。 31、我们无法选择自己的出身，可是我们的未来是自己去改变的。 32、命好不如习惯好。养成好习惯，一辈子受用不尽。 33、比别人多一点执着，你就会创造奇迹。 1、想要体面生活，又觉得打拼辛苦；想要健康身体，又无法坚持运动。人最失败的，莫过于对自己不负责任，连答应自己的事都办不到，又何必抱怨这个世界都和你作对？人生的道理很简单，你想要什么，就去付出足够的努力。 2、时间是最公平的，活一天就拥有24小时，差别只是珍惜。你若不相信努力和时光，时光一定第一个辜负你。有梦想就立刻行动，因为现在过的每一天，都是余生中最年轻的一天。 3、无论正在经历什么，都请不要轻言放弃，因为从来没有一种坚持会被辜负。谁的人生不是荆棘前行，生活从来不会一蹴而就，也不会永远安稳，只要努力，就能做独一无二平凡可贵的自己。 4、努力本就是年轻人应有的状态，是件充实且美好的事，可一旦有了表演的成分，就会显得廉价，努力，不该是为了朋友圈多获得几个赞，不该是每次长篇赘述后的自我感动，它是一件平凡而自然而然的事，最佳的努力不过是：但行好事，莫问前程。愿努力，成就更好的你！ 5、付出努力却没能实现的梦想，爱了很久却没能在一起的人，活得用力却平淡寂寞的青春，遗憾是每一次小的挫折，它磨去最初柔软的心智、让我们懂得累积时间的力量；那些孤独沉寂的时光，让我们学会守候内心的平和与坚定。那些脆弱的不完美，都会在努力和坚持下，改变模样。 6、人生中总会有一段艰难的路，需要自己独自走完，没人帮助，没人陪伴，不必畏惧，昂头走过去就是了，经历所有的挫折与磨难，你会发现，自己远比想象中要强大得多。多走弯路，才会找到捷径，经历也是人生，修炼一颗强大的内心，做更好的自己！ 7、“一定要成功”这种内在的推动力是我们生命中最神奇最有趣的东西。一个人要做成大事，绝不能缺少这种力量，因为这种力量能够驱动人不停地提高自己的能力。一个人只有先在心里肯定自己，相信自己，才能成就自己！ 8、人生的旅途中，最清晰的脚印，往往印在最泥泞的路上，所以，别畏惧暂时的困顿，即使无人鼓掌，也要全情投入，优雅坚持。真正改变命运的，并不是等来的机遇，而是我们的态度。 9、这世上没有所谓的天才，也没有不劳而获的回报，你所看到的每个光鲜人物，其背后都付出了令人震惊的努力。请相信，你的潜力还远远没有爆发出来，不要给自己的人生设限，你自以为的极限，只是别人的起点。写给渴望突破瓶颈、实现快速跨越的你。 10、生活中，有人给予帮助，那是幸运，没人给予帮助，那是命运。我们要学会在幸运青睐自己的时候学会感恩，在命运磨练自己的时候学会坚韧。这既是对自己的尊重，也是对自己的负责。 1、这世上，没有谁活得比谁容易，只是有人在呼天抢地，有人在默默努力。 2、当热诚变成习惯，恐惧和忧虑即无处容身。缺乏热诚的人也没有明确的目标。热诚使想象的轮子转动。一个人缺乏热诚就象汽车没有汽油。善于安排玩乐和工作，两者保持热诚，就是最快乐的人。热诚使平凡的话题变得生动。 3、起点低怕什么，大不了加倍努力。人生就像一场马拉松比赛，拼的不是起点，而是坚持的耐力和成长的速度。只要努力不止，进步也会不止。 4、如果你不相信努力和时光，那么时光第一个就会辜负你。不要去否定你的过去，也不要用你的过去牵扯你的未来。不是因为有希望才去努力，而是努力了，才能看到希望。 5、人生每天都要笑，生活的下一秒发生什么，我们谁也不知道。所以，放下心里的纠结，放下脑中的烦恼，放下生活的不愉快，活在当下。人生喜怒哀乐，百般形态，不如在心里全部淡然处之，轻轻一笑，让心更自在，生命更恒久。积极者相信只有推动自己才能推动世界，只要推动自己就能推动世界。 6、人性本善，纯如清溪流水凝露莹烁。欲望与情绪如风沙袭扰，把原本如天空旷蔚蓝的心蒙蔽。但我知道，每个人的心灵深处，不管乌云密布还是阴淤苍茫，但依然有一道彩虹，亮丽于心中某处。 7、每个人的心里，都藏着一个了不起的自己，只要你不颓废，不消极，一直悄悄酝酿着乐观，培养着豁达，坚持着善良，只要在路上，就没有到达不了的远方！ 8、不要活在别人眼中，更不要活在别人嘴中。世界不会因为你的抱怨不满而为你改变，你能做到的只有改变你自己！ 9、欲戴王冠，必承其重。哪有什么好命天赐，不都是一路披荆斩棘才换来的。 10、放手如拔牙。牙被拔掉的那一刻，你会觉得解脱。但舌头总会不由自主地往那个空空的牙洞里舔，一天数次。不痛了不代表你能完全无视，留下的那个空缺永远都在，偶尔甚至会异常挂念。适应是需要时间的，但牙总是要拔，因为太痛，所以终归还是要放手，随它去。

机构具有确定运动的条件： 机构自由度数目大于零并等于原动件数目。
若F >原动件数，则机构运动将不确定； 若F <原动件数，则导致最薄弱处损坏。
1.4.1 平面机构自由度的计算
每个自由构件的自由度：3 (x，y, q ) 设平面机构由N个构件、PL个低副和PH 个高副组成。 设N个构件中有一个构件为机架，则机 构中的活动构件数为：n=N – 1 O
例：计算颚式破碎机的自由度，并 判断机构是否有确定的运动。 解： n =5 PL=7 PH=0
6 F 5 4 C
O 1 A
2 3 B D E
F =3n –2PL –PH =3×5 –2×7 =1
机构原动件为1，∴ 机构运动确定。
例：判断牛头刨床主体机构是否 有确定的运动。 解： n =5 PL=7 PH=0
1 3
2
1
3
2
3
1
2
3 4
1
3 两个转动副
1 2
2
4 两个转动副
两个转动副
关键：分辨清楚哪几个构件在同一处形成了转动副。
2. 局部自由度
局部自由度：是指在机构中某些构件所产生的不影响其他构件 运动的局部运动的自由度。 F =3n–2PL–PH =3×3–2×3–1=2
B O

去除局部自由度后： F =3n–2PL–PH =3×2–2×2–1=1
C 5 D E 6
2 1
A
F
上图中C为复合铰链，由3个构件组成，转动副为2个，∴PL=7。 F =3n –2PL –PH =3×5 –2×7 =1 ， ∴ 机构运动确定。 若复合铰链由m个构件组成，则其转动副的数目为(m –1 )个。
正确识别复合铰链举例：

3。要注意推杆在反转时的位移（是 指从基圆向外量起的到理论廓线的 线段）。
机械原理
第9章 凸轮机构及其设计
第9章 思考题
1。在设计直动推杆盘形凸轮机构的凸轮廓线时，若 机构的最大压力角超出了许用值，试问可采用哪 几种措施来减小最大压力角或增大许用压力角？
2。设计凸轮基圆半径时应考虑哪些因素？
3。若用滚子推杆的凸轮机构，当出现运动失真时， 应采取哪些措施？
（3）图示位置时推杆位移？
8。图示为摆动滚子推杆盘形 凸轮机构：凸轮是一个半 径为R的偏心圆盘，滚子半 径为r,
（1）基圆半径r0? (2)当滚子从C到D点接触过 程中，凸轮转过多大角度？
机械原理
第9章 凸轮机构及其设计
9。为什么要对凸轮机构的压力角加以限制（应对推程和 回程分别讨论）？
10。当直动尖顶推杆盘形凸轮机构发生自锁现象时，应 采取哪些措施？
平底从动件也会出现运动失
真的情况：一方面，要保证从 动件平底 与凸轮总是相切接触，
则平底的尺寸需要足够大，否 则就会出现运动失真；另一方 面，具有平底从动件的凸轮机 构，其凸轮轮廓的向径不能变 化太快，否则也会出现运动失 真，可加大基圆半径来消除这 种失真。
平底尺寸：
l 2lmax (5 ~ 7)mm
讨论压力角：
（1）压力角是推杆与凸轮接触点处 凸轮法线方向与推杆该点的速度 方向所夹的锐角；
（2）当凸轮廓线的不同点与推杆接 触时，压力角也不同；
（3）压力角是对应于凸轮的理论廓 线的。
不同机构压力角的标定：
机械原理
第9章 凸轮机构及其设计
机械原理
第9章 凸轮机构及其设计
二、凸轮基圆半径的确定
基圆半径与压力角的关系：
