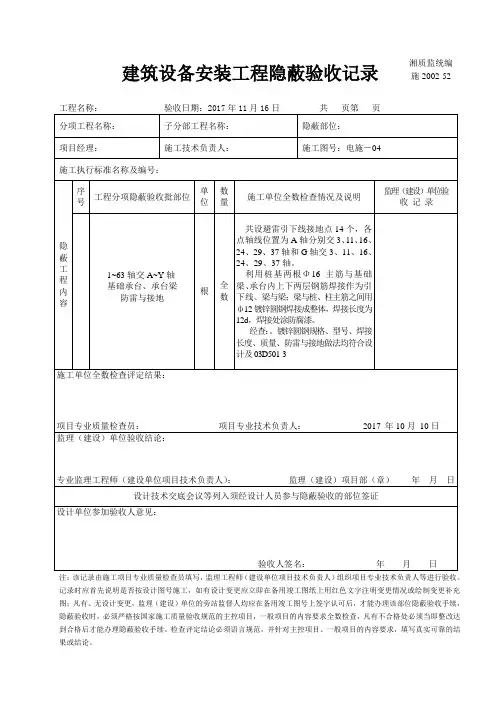

建筑设备安装工程隐蔽验收记录(防雷接地)

建筑设备安装工程隐蔽验收记录
注：该记录由施工项目专业质量检查员填写，监理工程师（建设单位项目技术负责人）组织项目专业技术负责人等进行验收。

记录时应首先说明是否按设计图号施工，如有设计变更应立即在备用竣工图纸上用红色文字注明变更情况或绘制变更补充图；凡有、无设计变更，监理（建设）单位的旁站监督人均应在备用竣工图号上签字认可后，才能办理该部位隐蔽验收手续，隐蔽验收时，必须严格按国家施工质量验收规范的主控项目，一般项目的内容要求全数检查，凡有不合格处必须当即整改达到合格后才能办理隐蔽验收手续。

检查评定结论必须语言规范，并针对主控项目、一般项目的内容要求，填写真实可靠的结果或结论。

湘质监统编 施2002-52。

施工质量检查汇总表
建设工程项目生产计划完成情况检查评分表施工单位:项目名称：表2
建设工程市场行为情况检查表
建设工程主体质量行为情况检查表施工单位：工程名称:表4
建设工程主体质量行为情况检查表施工单位：工程名称：表5
建设工程分部分项实测实量检查评分表施工单位：工程名称：表6
工程建设强制性标准执行情况检查评分表
（建筑工程施工资料部分）
施工单位：工程名称:表7
工程建设强制性标准执行情况检查评分表（建筑工程施工资料部分)
施工单位:工程名称:表8
工程建设强制性标准执行情况检查评分表
（建筑设备安装工程施工资料部分)
施工单位：工程名称:表9
工程建设强制性标准执行情况检查评分表
（建筑设备安装工程施工资料部分）
施工单位：工程名称:表10
工程建设强制性标准执行情况评分表
（施工检试部分）
施工单位:工程名称：表11
建设工程建筑材料管用行为情况检查表施工单位：工程名称:表12
建设工程机械管用行为情况检查评分表施工单位:工程名称:表13
经营项目综合考核评分表施工单位：工程名称:表14
施工现场劳务管理检查评分表。

防雷接地设计及项⽬施⼯验收规范防雷接地装置施⼯及验收规范第⼀章总则第1.0.1条为保证接地装置安装⼯程的施⼯质量、促进⼯程施⼯技术⽔平的提⾼，确保接地装置安全运⾏，制定本规范。

第条本规范适⽤于电⽓装置的接地装置安装⼯程的施⼯及验收。

第条接地装置的安装应按已批准的设计进⾏施⼯。

第条采⽤的器材应符合国家现⾏技术标准的规定，井应有合格证件。

第条施⼯中的安全技术措施，应符合本规范和现⾏有关安全技术标准的规定。

第条接地装置的安装应配合建筑⼯程的施⼯，隐蔽部分必须在覆盖前会同有关单位做好中间检查及验收记录。

第条接地装置的施⼯及验收，除按本规范的规定执⾏外，尚应符合国家现⾏的有关标准、规范的规定。

第⼆章电⽓装置的接地第⼀节⼀般规定第条电⽓装置的下列⾦属部分。

均应接地或与线相接：⼀、电机、变压器、电器、⼿携式或移动式⽤电器具等的⾦属底座和外壳。

⼆、电⽓设备的传动装置。

三、屋内外配电装置的⾦属或钢筋混凝⼟构架以及靠近带电部分的⾦属遮栏和⾦属门。

四、配电、控制、保护⽤的屏（柜、箱）及操作台等的⾦属框架和底座。

五、交、直流电⼒电缆的接头盒、终端头和膨胀器的⾦属外壳和电缆的⾦属护层、可触及的电缆⾦属保护管和穿线的钢管。

六、电缆桥架、⽀架和井架。

七、装有避雷线的电⼒线路杆塔。

⼋、装在配电线路杆下的电⼒设备。

九、在⾮沥青地⾯的居民区内，⽆避雷线的⼩接地电流架空电⼒线路的⾦属杆塔和钢筋混凝⼟杆塔。

⼗、电除尘器的构架。

⼗⼀、封闭母线的外壳及其他裸露的⾦属部分。

⼗⼆、六氟化硫封闭式组合电器和箱式变电站的⾦属箱体。

⼗三、电热设备的⾦属外壳。

⼗四、控制电缆的⾦属护层。

第2.1.2条电⽓装置的下列⾦属部分可不接地或不与线相接：⼀、在⽊质、沥青等不良导电地⾯的⼲燥房间内，交流额定电压为及以下或直流额定电压为及以下的电⽓设备的外壳；但当有可能同时触及上述电⽓设备外壳和已接地的其他物体时，则仍应接地。

⼆、在⼲燥场所，交流额定电压为及以下或直流额定电压为及以下的电⽓设备的外壳（该款系沿⽤《电⽓安装施⼯及验收规范》中条⽂）。

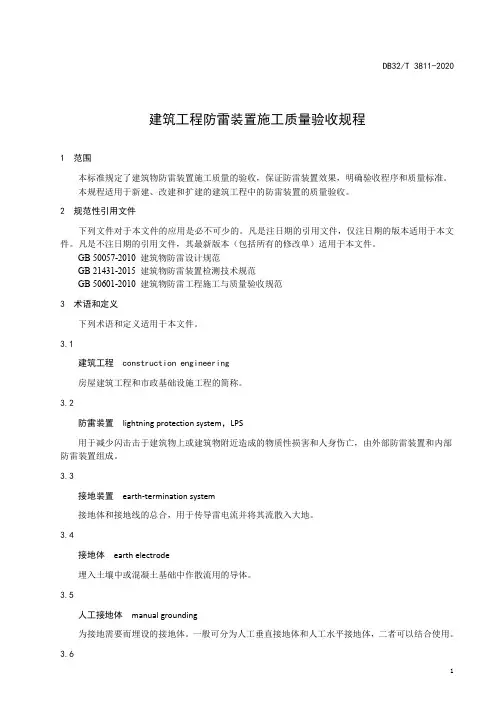

建筑工程防雷装置施工质量验收规程1 范围本标准规定了建筑物防雷装置施工质量的验收，保证防雷装置效果，明确验收程序和质量标准。

本规程适用于新建、改建和扩建的建筑工程中的防雷装置的质量验收。

2 规范性引用文件下列文件对于本文件的应用是必不可少的。

凡是注日期的引用文件，仅注日期的版本适用于本文件。

凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。

GB 50057-2010 建筑物防雷设计规范GB 21431-2015 建筑物防雷装置检测技术规范GB 50601-2010建筑物防雷工程施工与质量验收规范3 术语和定义下列术语和定义适用于本文件。

3.1建筑工程 construction engineering房屋建筑工程和市政基础设施工程的简称。

3.2防雷装置lightning protection system，LPS用于减少闪击击于建筑物上或建筑物附近造成的物质性损害和人身伤亡，由外部防雷装置和内部防雷装置组成。

3.3接地装置earth-termination system接地体和接地线的总合，用于传导雷电流并将其流散入大地。

3.4接地体earth electrode埋入土壤中或混凝土基础中作散流用的导体。

3.5人工接地体manual grounding为接地需要而埋设的接地体。

一般可分为人工垂直接地体和人工水平接地体，二者可以结合使用。

3.6自然接地体natural grounding具有兼作接地功能但不是为此目的而专门设置的建筑物各种金属构件、钢筋混凝土中的钢筋、埋地金属管道等作为接地体。

具有兼作接地功能但不是为此目的而专门设置的各种金属构件、钢筋混凝土中的钢筋、埋地金属管道和设备等统称为自然接地体。

3.7工频接地电阻power frequency ground resistance工频电压流过接地装置时，接地极与远方大地之间的电阻。

其数值等于接地装置相对远方大地的与通过接地极流入地中电流的比值。
