溢流堰基本情况

溢流堰工程施工方案一、工程概况1.1 工程地理位置溢流堰工程位于XX省XX市XX县，地处山区林地，距离城区约20公里。

该地区水资源丰富，为当地居民提供了重要的生活用水，因此溢流堰工程的建设对当地居民及水资源的保护至关重要。

1.2 工程规模溢流堰工程总占地面积约1000平方米，包括水泥混凝土建筑面积约600平方米，水工护岸面积约200平方米，水流调控设施面积约200平方米。

1.3 工程目标通过本次施工，建设一座结构牢固、功能完备的溢流堰，实现对水质和水资源的有效保护，为当地居民提供清洁、稳定的生活用水。

同时，保证工程质量和施工安全，最大限度地减少对环境的影响。

二、施工方案2.1 预处理工作在正式施工前，应进行充分的准备工作，包括确定工程施工的边界、清理施工场地、选址布线、采购材料、组建施工队伍等。

同时，制定相关的施工方案和安全预案，确保施工过程中的安全可控。

2.2 基础工程施工首先进行溢流堰基础的打桩和浇筑，根据设计方案确定桩位和桩数，选用符合要求的混凝土原材料，并按照相关要求进行浇筑。

在浇筑过程中，要注意控制浇筑质量，确保基础结构牢固。

2.3 主体工程建设主体工程包括溢流堰水泥混凝土建筑和水工护岸建设。

在水泥混凝土建筑方面，要根据设计要求进行结构布局和模板搭建，并选用符合要求的水泥和混凝土原材料，确保建筑密实、坚固。

在水工护岸方面，要选用质量好、耐用的护岸材料，保证其护岸效果。

2.4 设备安装在主体工程建设完成后，需进行水流调控设施的安装，包括溢流口设置、水位计安装、水流导向设施安装等。

安装时要按照设计要求进行精准调整，确保设备的正常运行和水流的有效控制。

2.5 设施调试设施安装完成后，还需进行设施调试，对溢流堰的水流运行情况、水位调控效果进行实地测试和调整。

针对水流情况和设施运行的问题，及时进行调整和改善，确保设施的正常运行。

2.6 环境保护施工在整个施工过程中，要严格按照环保要求进行排水、垃圾处理和施工废弃物处理，合理安排施工时间和顺序，减少对当地环境的影响。

第12章堰顶溢流和孔流12.1知识要点12.1.1堰流1.堰的特点及分类顶部溢流的泄水建筑物称为堰。

通过堰顶而具有自由表面的水流称为堰流。

堰流的特点：1）水流在重力作用下由势能转化为动能，水面线是一条光滑的降水曲线。

2）堰顶上流线急剧弯曲，属急变流动，计算中只考虑局部水头损失。

3）堰属于控制建筑物，用于控制水位和流量。

2.堰的分类根据堰墙厚度δ与堰上水头H比值的不同，可以把堰分为薄壁堰、实用堰和宽顶堰。

当67.0δ时，叫做薄壁堰，薄壁堰又叫做锐H/<缘薄壁堰。

当5.2δ时，叫做实用堰，实用堰堰顶<H.0<67/形式有曲线形和折线形。

当10/5.2<<H δ时，叫做宽顶堰。

3.堰流和闸孔出流的区别设闸门的开度为e ，对于宽顶堰底坎，当65.0/>H e 属于堰流；对于实用堰底坎，当75.0/>H e 属于堰流。

4.堰流的基本公式2/302H g mb Q = （12.1）式中m 为流量系数；0H 为堰上总水头。

该式适合于薄壁堰、实用堰和宽顶堰。

为了便于根据实侧堰上水头H 来计算流量，式（12.1）可以改写成2/302H g b m Q = （12.2）式中，0m 为包括行近流速影响的流量系数。

当考虑到下游水位的淹没作用和侧收缩的影响，可以在式（12.1)中乘以淹没系数σ和侧收缩系数ε，则流量计算公式为2/302H g b m Q σε= （12.3）6.不同堰的流量系数薄壁堰：1）三角形薄壁堰国际标准关于三角形薄壁堰的流量公式为2/522tan 158e e H g C Q α=（12.4）He K H H +=（12.5）式中，e C 为流量系数；α为三角形的夹角；H K 为考虑粘滞力和表面张力综合影响的校正值，当 90=α时，H K =0.00085m ，当 9010<<α时，H K 值可用下式计算)2/sin(/0006.0α=H K（12.6）对于流量系数e C ，它是堰高P 、堰上水头H 、行近渠槽宽度0B 和堰顶角α的函数。

第1篇一、工程概况溢流堰工程是水利枢纽工程的重要组成部分，主要用于调节水库水位、控制洪水、发电等。

本工程位于某河流上游，主要建设内容包括溢流堰、闸门、护坡等。

工程规模为中型，设计洪水标准为50年一遇，校核洪水标准为100年一遇。

二、施工准备1. 施工组织设计（1）成立项目组织机构，明确各部门职责。

（2）编制施工组织设计，包括施工进度计划、施工方案、质量保证体系、安全生产措施等。

2. 材料设备准备（1）按照工程设计要求，准备施工所需的各类材料，如混凝土、钢筋、模板、砂石等。

（2）采购施工机械设备，如搅拌站、泵车、混凝土输送泵、钢筋加工设备等。

3. 施工场地准备（1）平整施工场地，确保施工场地满足施工要求。

（2）搭建临时设施，如办公区、生活区、材料堆场等。

（3）设置施工用水、用电、排水系统。

三、施工方案1. 溢流堰施工（1）施工顺序：首先进行基础开挖，然后进行基础混凝土浇筑，接着进行溢流堰主体结构施工，最后进行溢流堰表面处理。

（2）基础开挖：采用人工开挖和机械开挖相结合的方式，确保基础开挖深度满足设计要求。

（3）基础混凝土浇筑：采用泵送混凝土浇筑，严格控制混凝土配合比和质量。

（4）溢流堰主体结构施工：采用现浇钢筋混凝土结构，严格按照施工规范进行施工。

（5）溢流堰表面处理：采用抛光处理，确保溢流堰表面平整、光滑。

2. 闸门施工（1）施工顺序：首先进行闸门基础开挖，然后进行基础混凝土浇筑，接着进行闸门主体结构施工，最后进行闸门表面处理。

（2）基础开挖：采用人工开挖和机械开挖相结合的方式，确保基础开挖深度满足设计要求。

（3）基础混凝土浇筑：采用泵送混凝土浇筑，严格控制混凝土配合比和质量。

（4）闸门主体结构施工：采用现浇钢筋混凝土结构，严格按照施工规范进行施工。

（5）闸门表面处理：采用抛光处理，确保闸门表面平整、光滑。

3. 护坡施工（1）施工顺序：首先进行护坡基础开挖，然后进行基础混凝土浇筑，接着进行护坡结构施工，最后进行护坡表面处理。

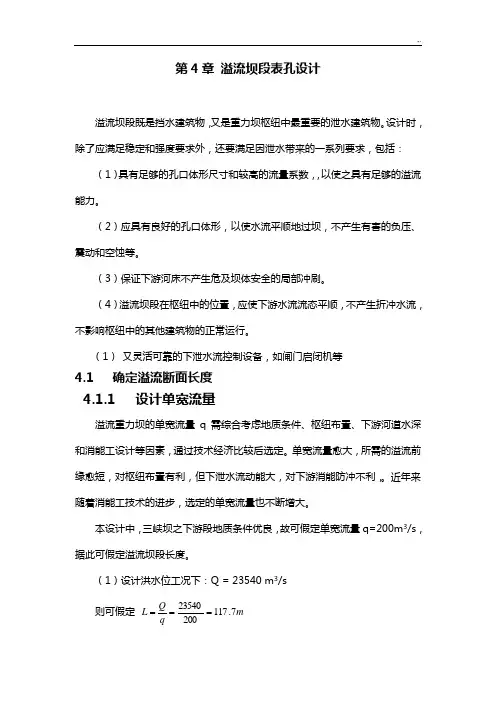

第4章 溢流坝段表孔设计溢流坝段既是挡水建筑物，又是重力坝枢纽中最重要的泄水建筑物。

设计时，除了应满足稳定和强度要求外，还要满足因泄水带来的一系列要求，包括：（1）具有足够的孔口体形尺寸和较高的流量系数，，以使之具有足够的溢流能力。

（2）应具有良好的孔口体形，以使水流平顺地过坝，不产生有害的负压、震动和空蚀等。

（3）保证下游河床不产生危及坝体安全的局部冲刷。

（4）溢流坝段在枢纽中的位置，应使下游水流流态平顺，不产生折冲水流，不影响枢纽中的其他建筑物的正常运行。

（1） 又灵活可靠的下泄水流控制设备，如闸门启闭机等4.1 确定溢流断面长度4.1.1 设计单宽流量溢流重力坝的单宽流量q 需综合考虑地质条件、枢纽布置、下游河道水深和消能工设计等因素，通过技术经济比较后选定。

单宽流量愈大，所需的溢流前缘愈短，对枢纽布置有利，但下泄水流动能大，对下游消能防冲不利，。

近年来随着消能工技术的进步，选定的单宽流量也不断增大。

本设计中，三峡坝之下游段地质条件优良，故可假定单宽流量q=200m 3/s ，据此可假定溢流坝段长度。

（1）设计洪水位工况下：Q = 23540 m 3/s 则可假定 m q Q L 7.11720023540===（2）校核洪水位工况下：Q = 35260 m 3/s 则可假定 m q Q L 3.17620035260===选取二者中的最大值，确定溢流段长度为176.3m本设计选用平面钢闸门形式，因其结构简单，而且闸墩受力条件良好。

取孔口净宽为b = 8 米。

a 、计算孔口数：（1） 设计洪水位工况下：71.1487.117==n （2）校核洪水位工况下：94.2183.176==n由此可确定孔口数为22孔。

据此计算Q 溢 = 22×8×200 = 35300 m 3/s ，满足设计洪水位和校核洪水位工况下所需的下泄流量。

b 、闸门布置：溢流坝段表孔采用平面钢闸门，常用的布置有跨缝布置和跨墩布置，其中跨缝布置可以减少闸墩长度，但对地基要求较严格，若产生地基不均匀沉降则对闸门启闭运行极为不利，而跨墩布置可以适当放松对地基的要求，然而却增加了闸门的长度，使整个溢流坝段长度增大，对其经济性产生影响。
