某工业区1000t污水处理厂工艺方案设计

  • 格式：doc
  • 大小：242.00 KB
  • 文档页数：45

某工业区1000t/d污水处理厂方案设计XXX公司二〇一四年七月目录第一章概述 (3)1.1 项目概况 (3)1.2 设计依据 (3)1.2.1 主要设计依据 (3)1.2.2 采用的主要标准及规范 (3)1.3 设计原则、范围 (4)1.3.1 设计原则 (4)1.3.2 设计范围 (4)1.3.3 设计工程内容 (4)第二章项目实施区域概况 (5)2.1某工业区现状 (5)2.2项目实施区域概况 (5)2.3地形地貌 (5)2.4气候特点 (6)2.5水资源 (6)2.6矿藏资源 (6)第三章工程方案设计总则 (7)3.1 厂址 (7)3.2 某工业区内的污水现状 (7)3.2.1污水现状 (7)3.2.2 污水量 (7)3.3 排放区污水水质情况 (7)3.3.1 排水水质 (7)3.3.2 污水处理厂排水水质 (9)3.3.2 设计污水处理厂去除效果 (10)3.4 污水处理工艺选择 (11)3.4.1 主要污染物去除及处理工艺要求 (11)3.4.2 污水可生化性分析 (14)3.4.4 污水二级处理工艺选择 (14)3.4.5 深度处理技术选择 (20)3.4.6 消毒技术论证与选择 (22)3.5 污泥处理技术选择 (23)3.6 除臭措施 (24)3.7 在线监测 (26)第四章污水处理厂工艺设计 (27)4.1 设计水量及水质 (27)4.1.1 设计规模 (27)4.1.2 污水厂设计水质 (27)4.2 污水及污泥处理工艺流程 (28)4.3 厂区总平面布置 (30)4.3.1 平面布置原则 (30)4.3.2 总平面布置 (30)4.4 污水厂高程布置 (31)4.4.1 高程布置设计原则 (31)4.4.2 污水厂高程布置 (31)4.5 构（建）筑物工艺设计 (31)4.5.1 各处理单元处理负荷及效率 (31)4.5.2 格栅及污水提升泵池 (32)4.5.3 调节池 (33)4.5.4 水解酸化池 (33)4.5.5 缺氧池 (34)4.5.6 好氧池 (34)4.5.7 沉淀池 (34)4.5.8 中间水池 (35)4.5.9 清水池 (35)4.5.10 接触消毒池 (35)4.5.11 污泥储池 (35)4.5.12 综合生产车间 (36)4.5.13 其他构筑物 (37)第五章管理及定员编制 (38)5.1 管理机构 (38)5.1.1 建设期管理机构 (38)5.1.2 运营期管理 (38)5.2 定员编制 (38)第六章工程效益 (39)6.1 运行成本估算 (39)6.2 环境效益 (39)6.3 社会效益 (40)第七章污水厂主要构筑物及设备 (41)7.1污水处理厂主要构筑物 (41)7.2污水处理厂主要设备 (42)第一章概述1.1 项目概况工程名称：某工业区1000t/d污水处理厂方案设计工程建设地点：某工业区1.2 设计依据1.2.1 主要设计依据（1）《中华人民共和国环境保护法》（2）《中华人民共和国水法》（3）《中华人民共和国水污染防治法》（4）污水处理厂厂址地形图（5）进出水管线图（1:500）（6）某工业园区小型污水处理厂用地红线图（7）业主提供的其他相关资料1.2.2 采用的主要标准及规范《工程建设标准强制性条文》（城市建设部份）（2002 版）《城市污水再生利用城市杂用水水质》（GB/T18920-2002）《室外排水设计规范》（GB50014-2006）（2014年版）《地表水环境质量标准》（2002 年版）（GB3838-2002）《城市排水工程规划规范》（GB50318-2000）《污水排入城市下水道水质标准》（CJ343-2010）《水处理厂附属建筑和设备设计标准》（CJJ31-89）《市政公用工程设计文件编制深度规定》建设部2004.03 《城市污水处理及污染防治技术政策》建成[2000]124 号文《建筑给水排水设计规范》（GB50015-2003）《泵站设计规范》（GB/T50265-2010）《城市区域环境噪声标准》（GB3096-93）1.3 设计原则、范围1.3.1 设计原则根据国家有关技术、经济等方面的政策和省、市政府对污水处理厂及排水管网工程的要求，确定以下编制原则：1、严格执行国家环境保护的政策，符合国家的有关法规、规范及标准。

2、采用先进、合理、灵活和适应性强，高效节能，节省用地，便于运行的工艺方案，确保出水满足处理要求，抗冲击负荷能力强，减少工程投资和运行费用。

3、根据某工业园区环境治理与发展战略的要求，结合某工业园区发展的总体规划，为改善城市环境质量、改善水环境质量，在认真进行方案比较的基础上确定污水处理方案。

4、工程设计中既要工艺先进、技术可靠、耐冲击负荷能力强，又要经济合理、节约能源、减少运行费用。

5、具有很高的自动化水平，包括监测、控制、预警，并且安全可靠；实现科学控制，降低劳动强度；设置必要的监控仪表，并且能够运行稳定，维修方便。

6、妥善处理、设置污水处理过程中产生的栅渣、污泥，避免二次污染。

7、根据甲方提供的选址图，合理布置建构筑物，保障工艺流程的顺畅，保障出水水质达到一级A排放标准及回用绿化、冲洗道路的用途。

1.3.2 设计范围本设计的范围为某工业区1000t/d污水处理厂界内工艺及配套设施方案设计。

1.3.3 设计工程内容新建日处理量1000t污水处理厂一座。

第二章项目实施区域概况2.1某工业区现状园区主导产业——先进制造、高新技术+战略新兴耦合产业、绿色节能、新能源、节能环保、智能装备、新一代信息技术、海洋生物科技产业等。

现在有农副食品加工业、家具制造业、医药制造业、金属制品业、专用设备制造业、废弃资源和废旧材料回收加工业。

2.2项目实施区域概况本项目实施地位于河北省某县。

某县位于华北地区东缘，东临渤海。

总面积1212平方千米。

总人口56万人（2013年）。

辖11个镇、5个乡。

距秦皇岛市区44千米，距石家庄438千米。

建有国际滑沙游乐中心，国务院于1990年将黄金海岸辟为首批国家级海洋自然保护区。

河流有滦河、西沙河。

京沈铁路、山广公路横贯北部，抚昌乐、昌卢、昌黄等公路纵横境内。

名胜古迹有建于金代的源影寺塔，还有历史名山“碣石山”、千年古刹“水岩寺”。

黄金海岸旅游区被称为“东方夏威夷”。

是全国第一大河豚鱼养殖基地。

中国葡萄之乡。

2.3地形地貌某背山面海，地质结构复杂。

由平原（约占总面积的36%）、低山丘陵（约占总面积的9%）、沙带（约占总面积的29%）、沿海（河）滩涂（约占总面积的26%）构成了多相性资源结构。

某倚山傍海，山、海、滩、泉具备，有“东方夏威夷”美称的黄金海岸旅游区，是国家级海洋自然保护区，国际滑沙活动中心、翡翠岛海洋大漠风光，国内独有，国际罕见，2005年10月某县黄金海岸以“沙漠与大海的吻痕”的特色风光被评为“中国最美的八大海岸之一”。

某葡萄沟素有“十里葡萄长廊”之称，与新疆“吐鲁番”齐名。

县境最高峰为碣石山主峰仙台顶，海拔695.1米。

2.4气候特点某县属中国东部季风区、暖温带、半湿润大陆性气候。

无霜期平均是186天，最高平均气温是25.1℃，最低平均气温—5.2℃，年平均气温11℃，最大冻土深度57cm，平均年降水量712.7毫米，四季分明，日照充足，年均日照时数达2800小时。

2.5水资源该县境内水系比较丰富，有滦河、饮马河、七里海等三条主要水系组成。

滦河水系在某境内流域面积为353.4平方公里。

有大型湖泊碣阳湖，淡水储量440万立方米。

地下水存量达2.7亿立方米，其中矿泉水存量1500万立方米。

全县水资源总量平均为37375万立方米，平均每平方公里占有水量为30.8万立方米。

农业资源：某具有适宜多种农作物生长的肥沃土地，土质以潮土、褐土、盐土、风沙土为主。

优质耕地94万亩。

2.6矿藏资源已探明的矿藏有铁、锰、铜、石英、粘土、石灰石、砂等，其中具备开采条件的铁矿储量1亿吨以上，花岗岩储量83亿立方米，水泥灰岩储量2亿立方米，且灰分含量高，易开采，石英砂储量7685万吨。

境内还有集疗养、洗浴于一体的温泉资源三处，已探明可供开采的地热资源达116.5亿立方米。

第三章工程方案设计总则3.1 厂址某工业区污水处理厂处理量为1000吨/天，占地为2114.2平方米，东邻经四路，西侧为兴企路，北侧为规划一路，位于地块的东南角。

3.2 某工业区内的污水现状3.2.1污水现状某工业区内，污水来自区内企业排放的生产污水和区内综合生活污水。

3.2.2 污水量某工业区污水排放量预计为1000t/d。

考虑园区的发展及水量的变化，根据业主要求，设计污水处理厂处理量为1000t/d。

园区内生产工艺涉及：农副食品加工业、家具制造业、医药制造业、金属制品业、专用设备制造业、废弃资源和废旧材料回收加工业。

3.3 排放区污水水质情况3.3.1 排水水质根据《污水排入城市下水道水质标准》（CJ343-2010），本污水处理方案设计的污水处理厂为再生水厂，所以企业排污排入污水管网的污水指标不能高于下水道末端采用再生处理的情况要求的水质标准。

根据园区企业排水情况，园区并无污染特别严重的工业企业，且是生活污水和工业污水的混合水。

对园区排水进行以下分析：污水量构成：园区企业涉及农副食品加工业、家具制造业、医药制造业、金属制品业、专用设备制造业、废弃资源及废旧材料加工回收业。

企业工业废水及综合生活污水总量预计为1000t/d 。

目前，园区企业还未投产，缺少相关水质及水量监测资料。

其工业污水的排放，其中家具制造业、专用设备制造业、金属制品业其生产废水排放量较小或是微量的；其中废弃资源及废旧材料加工回收业有一定的冲洗废水；其中农副食品加工业和医药制造业生产废水量占总工业废水的量比例是最大的。

由于排放生产废水的企业比较少，目前没有确定的污水量，按相似性质的工业园的污水组成特点综合分析本工业园的特点，设计按工业废水和综合生活污水比例各为50%考虑，即总处理水量中工业水为500t/d ，综合生活污水为500t/d 。

污水中污染物指标：本工业园中综合生活污水污染物指标按常规生活污水污染物指标考虑，根据《室外排水设计规范》（GB50014-2006），及综合考虑工业园生活污水的特点，其各种污染物指标见表3-1。

表3-1 工业园综合生活污水水质指标表本工业园工业废水经管网一并收集至污水处理厂，并且根据相关法律法规，工业企业排放生产废水应满足《污水排入城市下水道水质标准》（CJ343-2010），本污水处理厂设计出水用途为回用，即为再生水厂，所以企业排污排入污水管网的污水指标不能高于下水道末端采用再生处理的情况要求的水质标准，并应达到《污水综合排放标准》（GB8978-1996）后，方可排入排水管网系统。

合集下载

污水处理厂设计方案

污水处理厂设计方案

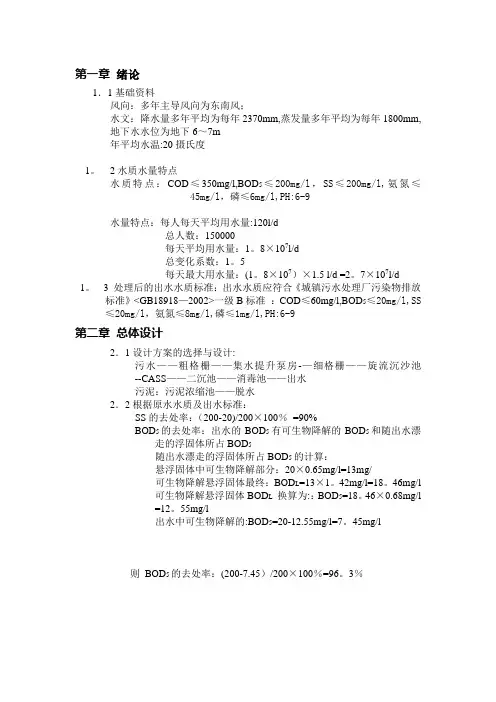

第一章绪论1．1基础资料风向：多年主导风向为东南风；水文：降水量多年平均为每年2370mm,蒸发量多年平均为每年1800mm,地下水水位为地下6～7m年平均水温:20摄氏度1。
