K11+500箱涵施工方案

  • 格式：doc
  • 大小：257.55 KB
  • 文档页数：20

XXXXXXXXX高速公路BT项目3标 K11+500箱涵施工方案 XXXXX高速公路BT项目3标

K11+500箱涵施工方案

编制： 审核： 审批：

中铁X局集团有限公司XXXXX高速公路BT项目3标 二〇一三年六月 XXXXXXXXX高速公路BT项目3标 K11+500箱涵施工方案 目录

1、编制依据及工程概况 .......................................... 1 1.1编制依据 .......................................... 1 1.2工程概况 .......................................... 1 2、施工组织 .................................................... 2 2.1管理机构 .......................................... 2 2.2人员组织 .......................................... 2 2.3机械设备组织 ...................................... 3 2.4工期控制 .......................................... 4 3、施工工艺 .................................................... 4 3.1工艺流程 .......................................... 4 3.2施工放样 .......................................... 5 3.3基坑开挖及基底换填 ................................ 5 3.4浆砌片石基础砌筑 .................................. 5 3.5素砼垫层浇筑 ...................................... 6 3.6底板钢筋及墙身预埋钢筋制作安装 .................... 6 3.7底板及墙身连接处模板制作安装 ...................... 7 3.8底板及墙身连接处砼浇筑 ............................ 8 3.9底板及墙身连接处砼养生 ............................ 8 3.10脚手架搭设 ....................................... 8 3.11顶板模板制作安装 ................................. 9 3.12墙身及顶板钢筋制作安装 ........................... 9 3.13墙身模板制作安装 ................................ 10 3.14墙身及顶板砼浇筑 ................................ 10 3.15墙身及顶板砼养生 ................................ 10 3.16帽石砌筑 ........................................ 10 3.17直翼墙基础及墙身砌筑 ............................ 10 3.18沟槽砌筑 ........................................ 10 3.19脚手架及墙身、顶板模板拆除 ...................... 11 3.20防水施工 ........................................ 11 3.21涵背回填 ........................................ 11 4、质量保证措施 ............................................... 11 4.1制度保证措施 ..................................... 11 XXXXXXXXX高速公路BT项目3标 K11+500箱涵施工方案 4.2技术保障措施 ..................................... 12 5、安全保证措施 ............................................... 13 5.1建立、健全安全保证体系 ........................... 13 5.2安全防护与管理 ................................... 13 5.3安全用电防护措施 ................................. 13 5.4施工机械的安全控制措施 ........................... 14 5.5高处作业安全控制措施 ............................. 14 6、现场文明施工及环保措施 ..................................... 15 6.1环境噪声污染防治措施 ............................. 15 6.2水污染的控制措施 ................................. 15 6.3土壤污染的控制措施 ............................... 15 6.4垃圾污染的控制措施 ............................... 15 7、附件：..................................................... 15 （1）图2：质量保证体系框图 .......................... 15 （2）图3: 安全保证体系框图 .......................... 15 XXXXXXXXX高速公路BT项目3标 K11+500箱涵施工方案

第1页 共17页 K11+500箱涵施工方案 1、编制依据及工程概况 1.1编制依据 （1）《公路桥涵施工技术规范》（JTG/T F50-2011）; （2）《建筑工程施工质量验收统一标准》（GB50300-2001）; （3）《建筑地基与基础工程施工质量验收规范》（GB50202-2002） （4）《混凝土结构工程施工质量验收规范》（GB50204-2002） （5）《公路桥涵地基与基础设计规范》（JTGD63-2007）; （6）《钢筋机械连接通用技术规程》（JGJ107-2010）; （7）《钢筋焊接及验收规程》（JGJ18-2012）; （8）《建筑施工临时支撑结构技术规范》（JGJ300-2013）; （9）《建筑施工模板安全技术规范》（JGJ 162-2008）; （10）《建筑施工安全检查标准》（JGJ 59-2011）; （11）《施工现场临时用电安全技术规范》(JGJ46-2012); （12）《生产经营单位生产安全事故应急预案编制导则》（GBT 29639-2013）; （13）《K11+500箱涵施工图设计》 （14）施工现场调查、采集、咨询所获取地形、地貌。 （15）我公司现有的技术装备力量、机械设备状况、管理水平、工法及科技成果，及历年来在类似公路工程施工中积累的施工经验。 1.2工程概况 1.2.1地形地貌 碳酸盐岩溶蚀、侵蚀中低山峰从、丘陵、斜坡、槽谷地形地貌。 1.2.2气象资料 场区属亚热带黔北温和湿润气候，温和多雨。年平均气温14.6℃，最冷1月平均4.2℃，最热7月平均25.3℃，极端最高36.7℃，极端最低-8.0 ℃。年均降水在1035.7mm，主要集中在5月～8月，占全年降水的65%。 1.2.3地层岩性 0～0.5m灰褐色耕植土，松散；0.5～2m灰褐色粘土，稍湿，可塑状；2～4.5m黄褐色粘土，稍湿，可～硬塑状，[fak]=0.18Mpa，下伏白云岩，[fak]≥0.5Mpa。 1.2.4水文条件 XXXXXXXXX高速公路BT项目3标 K11+500箱涵施工方案 第2页 共17页 基岩为白云岩、白云质灰岩、灰岩时，为富含水层；为泥岩、泥灰岩、泥质白云岩时，为弱含水层。施工场区经过水田，地下水埋藏较浅，埋深约5～10m。 1.2.5工程内容 K11+500箱涵位于XX市XX区XX村，设计为1-2×2m钢筋砼箱涵，涵洞与线路方向正交，涵长约94.94m，涵顶填土高度16.73m，涵洞壁厚38cm。施工内容包括基底换填、涵洞基础、垫层、涵身、帽石、直翼墙基础及墙身、沟槽。 基底换填采用碎石，涵洞基础采用M7.5水泥砂浆砌筑MU30片石，垫层采用C20素砼,涵身采用C30钢筋砼，直翼墙基础及墙身采用M7.5水泥砂浆砌筑MU30片石，帽石采用M7.5水泥砂浆砌筑粗料石，沟槽采用M7.5水泥砂浆砌筑MU30片石。 2、施工组织 2.1管理机构 针对K11+500箱涵施工具体情况，项目部决定成立以项目经理为总负责，安全总监、总工程师、副经理为副组长，工程部、工经部、安质部、物机部、财务部、试验室、办公室等有关单位人员为主要成员的施工组织管理机构，具体负责该工程的组织管理工作,并负责施工方案的制定和工程进度计划的落实和保障，同时担负本项工程的全面质量管理责任，详见下图： 图1：施工组织管理机构框图

2.2人员组织 根据本工程总体工程量并结合项目部实际情况，对各施工班组劳动力配臵如下：

项目副经理安全总监项目总工工程部工经部安质部物机部项目经理财务部试验室办公室

合集下载

箱涵施工方案大全

箱涵施工方案大全

箱涵施工方案大全箱涵是一种常用的桥梁结构，不同的施工方案会影响到箱涵的质量和施工效率。

本文将介绍一些常见的箱涵施工方案，包括施工准备、施工方法、监测与控制等内容，希望对相关工程施工人员有所帮助。

1. 施工准备在进行箱涵施工前，必须做好充分的准备工作。

施工准备包括但不限于：•定位测量：确定箱涵的位置、高程等。

•土方开挖：按照设计要求进行土方开挖。

•材料采购：准备好各种施工所需的材料，如混凝土、钢筋等。

•设备准备：保证施工所需的机械设备齐全并处于良好状态。

2. 施工方法2.1 预制箱涵施工预制箱涵施工是将箱涵主体部分在工厂预制完成，然后运输到现场进行安装的施工方法。

具体操作步骤包括：1.设计制作箱涵模板；2.钢筋加工和安装；3.混凝土浇筑；4.运输箱涵到现场；5.安装箱涵。

2.2 现场浇筑箱涵施工现场浇筑箱涵是在现场进行箱涵主体部分的制作和安装的施工方法。

操作步骤如下：1.制作箱涵模板；2.钢筋加工和安装；3.混凝土浇筑。

3. 监测与控制在箱涵施工过程中，必须进行监测与控制以确保施工质量。

常见的监测与控制方法包括：•结构监测：使用传感器对箱涵结构进行监测，如应变、位移等。

•施工质量控制：对施工过程中的土方开挖、混凝土浇筑、钢筋加工等进行质量控制。

4. 施工后维护箱涵施工完成后，还需要进行相关的维护工作以确保其长期稳定运行。

维护工作包括定期巡检、清理、修补等工作。

结语箱涵施工是一项复杂的工程，施工方案的选择直接影响到施工质量和工期。

施工人员在选择施工方案时，需要根据具体情况综合考虑各种因素，并采取适当的监测与控制措施，以确保施工顺利进行并达到预期效果。

希望本文介绍的箱涵施工方案能对相关人员有所帮助。

箱涵施工施工方案

箱涵施工施工方案

箱涵施工施工方案1. 简介箱涵是一种用于交通、给水排水等工程中的通道结构，通常由预制混凝土或钢材制成。

本文将介绍箱涵的施工方案，包括施工前的准备工作、施工过程中的关键步骤以及施工后的验收与收尾工作。

2. 施工前准备工作在开始施工之前，需要进行以下准备工作：2.1 工程调查与设计对施工区域进行详细的调查，包括地质条件、水文地质情况、周围环境等。

根据调查结果进行箱涵的设计，确定尺寸、布置和材料等。

2.2 材料准备准备施工所需的材料，包括预制混凝土块、钢筋等。

确保材料的质量符合相关标准，并进行验收。

2.3 设备准备准备施工所需的设备，包括起重设备、混凝土搅拌设备等。

确保设备的运行良好，并进行必要的维护和保养。

2.4 施工人员培训培训施工人员，使其了解施工过程中的安全注意事项、操作流程以及质量要求等。

确保施工人员具备必要的技能和知识。

3. 施工过程箱涵的施工过程包括基坑开挖、基础施工、箱体安装和连接、管道安装以及固结沉降等步骤。

3.1 基坑开挖根据设计要求进行基坑开挖，确保基坑的尺寸和形状符合设计要求。

注意开挖过程中的土方支护和排水措施。

3.2 基础施工在基坑底部进行基础施工，包括基础垫层的铺设和混凝土浇筑。

确保基础的平整和强度，以支撑箱涵的重量和荷载。

3.3 箱体安装和连接将预制的箱体部分按照设计要求进行安装和连接。

使用起重设备将箱体吊装到基础上，并利用连接件将箱体连接起来。

确保箱体的水平和垂直度。

3.4 管道安装安装相关的管道，包括入口管道和出口管道。

确保管道与箱体的连接紧密，防止漏水或渗水。

3.5 固结沉降待箱涵安装完毕后，需要进行固结沉降的处理。

对施工区域进行加固处理，以防止沉降和变形。

4. 施工后验收与收尾工作施工完成后，需要进行验收和收尾工作，包括：4.1 施工质量验收对施工过程中的质量进行验收，包括基础施工、箱体安装和连接、管道安装等。

检查施工质量是否符合设计要求和相关标准。

4.2 环境保护工作对施工现场进行清理，清除垃圾和废弃材料。

箱涵施工方案

箱涵施工方案

箱涵施工方案箱涵是用于交通工程中的•种通道结构，通常用于道路下穿铁路、高速公路等建筑物的情况。

为了确保箱涵施工的质量，提高施工效率和减少施工难度，需要制定箱涵施工方案。

本文将从箱涵施工方案的前期准备、施工方案设计、施工安全保障及施工质量控制等方面进行详细介绍。

一、前期准备1、方案设计确定：确定箱涵施工方案的具体内容、设计参数及施工工艺等。

2、资料收集：通过现场勘测、资料查询、前期设计等渠道，搜集相关的地质、水文、气象、材料、现场施工等方面的资料。

3、场地准备：对施工场地进行整理，清理杂物、拆除老建筑，确保后续施工区域的整洁、平整。

4、施工布局和平面布置：绘制箱涵的施工平面布置图、标志、标线等，并制定布置规范和安全措施。

5、人员上岗：派遣专业技术人员、施工人员到现场，对施工区域及要施工的工序进行实地观察、交流、研究和讨论，并指导现场人员操作。

二、施工方案设计1、施工工艺设计：根据箱涵的设计参数、特性及施工条件等，制定施工工艺方案，包括施工工序、施工方法、施工设备选择及施工配套方案等。

2、施工工序安排：按照施工工艺顺序和时间顺序，制定施工工序安排表和流程图，明确各个施工工序之间的关系和配合方式。

3、施工标准制定：针对各个施工工序，根据国家相关法律法规及质量标准，制定相应的施工标准和质量验收标准。

4、物资配给：根据施工工艺及工序安排，确定所需的材料、设备等物资数量、型号、规格等，并进行采购。

5、施工进度计划：根据施工工艺及工序安排，制定相应的施工进度计划，包括施工阶段、工期、施工量等项目。

三、安全保障1、安全现场管理：建立现场施工安全管理制度和责任制等，制定安全操作规程。

对施工现场作出限制和安全措施，并对操作人员进行安全教育。

2、施工技术操作安全授权：严格按照工作岗位及作业安全风险进行管理，确保施工操作的安全性，对各项施工操作环节进行授权。

3、现场安全检查：定期进行安全检查，发现安全隐患及时整改。

对不合格的操作人员进行警告、纠正及重新安排。

箱涵施工方案

箱涵施工方案

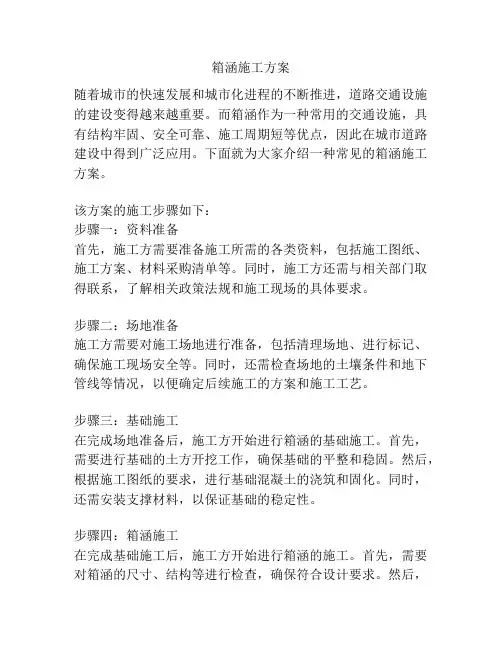

箱涵施工方案随着城市的快速发展和城市化进程的不断推进，道路交通设施的建设变得越来越重要。
