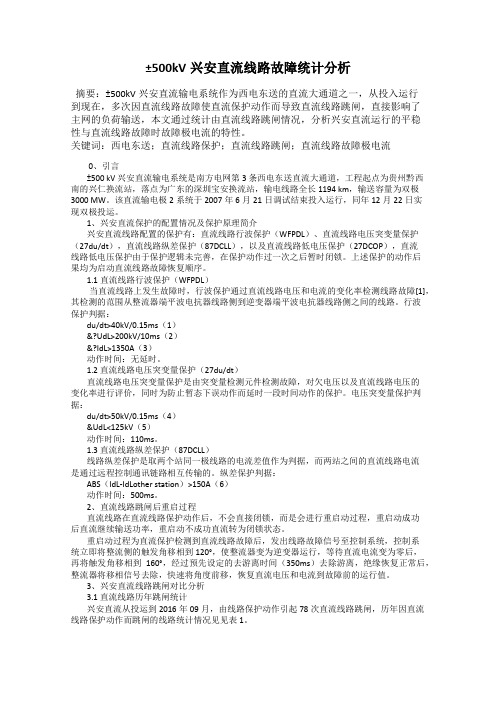

±500kV兴安直流线路故障统计分析摘要：±500kV兴安直流输电系统作为西电东送的直流大通道之一，从投入运行到现在，多次因直流线路故障使直流保护动作而导致直流线路跳闸，直接影响了主网的负荷输送，本文通过统计由直流线路跳闸情况，分析兴安直流运行的平稳性与直流线路故障时故障极电流的特性。
关键词：西电东送；直流线路保护；直流线路跳闸；直流线路故障极电流0、引言±500 kV 兴安直流输电系统是南方电网第3 条西电东送直流大通道，工程起点为贵州黔西南的兴仁换流站，落点为广东的深圳宝安换流站，输电线路全长1194 km，输送容量为双极3000 MW。
该直流输电极2系统于2007年6月21日调试结束投入运行，同年12月22日实现双极投运。
1、兴安直流保护的配置情况及保护原理简介兴安直流线路配置的保护有：直流线路行波保护（WFPDL）、直流线路电压突变量保护（27du/dt），直流线路纵差保护（87DCLL），以及直流线路低电压保护（27DCOP），直流线路低电压保护由于保护逻辑未完善，在保护动作过一次之后暂时闭锁。
上述保护的动作后果均为启动直流线路故障恢复顺序。
1.1直流线路行波保护（WFPDL）当直流线路上发生故障时，行波保护通过直流线路电压和电流的变化率检测线路故障[1]，其检测的范围从整流器端平波电抗器线路侧到逆变器端平波电抗器线路侧之间的线路。
行波保护判据：du/dt>40kV/0.15ms（1）&?UdL>200kV/10ms（2）&?IdL>1350A（3）动作时间：无延时。
1.2 直流线路电压突变量保护（27du/dt）直流线路电压突变量保护是由突变量检测元件检测故障，对欠电压以及直流线路电压的变化率进行评价，同时为防止暂态下误动作而延时一段时间动作的保护。
电压突变量保护判据：du/dt>50kV/0.15ms（4）&UdL<125kV（5）动作时间：110ms。

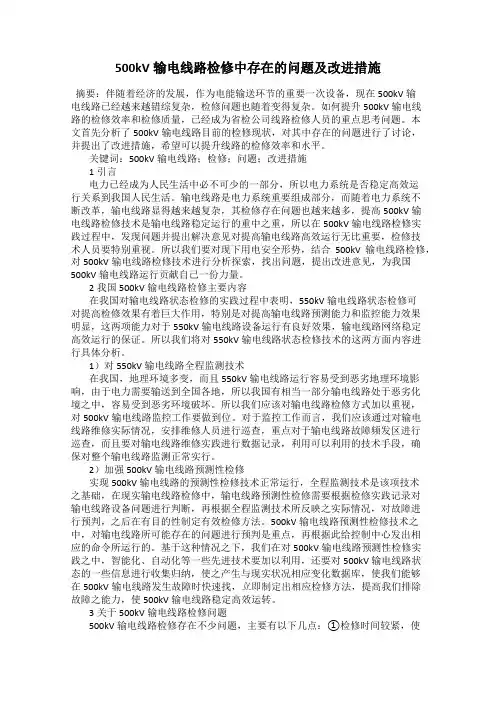

500kV输电线路检修中存在的问题及改进措施摘要：伴随着经济的发展，作为电能输送环节的重要一次设备，现在500kV输电线路已经越来越错综复杂，检修问题也随着变得复杂。
如何提升500kV输电线路的检修效率和检修质量，已经成为省检公司线路检修人员的重点思考问题。
本文首先分析了500kV输电线路目前的检修现状，对其中存在的问题进行了讨论，并提出了改进措施，希望可以提升线路的检修效率和水平。
关键词：500kV输电线路；检修；问题；改进措施1引言电力已经成为人民生活中必不可少的一部分，所以电力系统是否稳定高效运行关系到我国人民生活。
输电线路是电力系统重要组成部分，而随着电力系统不断改革，输电线路显得越来越复杂，其检修存在问题也越来越多，提高500kV输电线路检修技术是输电线路稳定运行的重中之重，所以在500kV输电线路检修实践过程中，发现问题并提出解决意见对提高输电线路高效运行无比重要，检修技术人员要特别重视。
所以我们要对现下用电安全形势，结合500kV输电线路检修，对500kV输电线路检修技术进行分析探索，找出问题，提出改进意见，为我国500kV输电线路运行贡献自己一份力量。
2我国500kV输电线路检修主要内容在我国对输电线路状态检修的实践过程中表明，550kV输电线路状态检修可对提高检修效果有着巨大作用，特别是对提高输电线路预测能力和监控能力效果明显，这两项能力对于550kV输电线路设备运行有良好效果，输电线路网络稳定高效运行的保证。
所以我们将对550kV输电线路状态检修技术的这两方面内容进行具体分析。
1）对550kV输电线路全程监测技术在我国，地理环境多变，而且550kV输电线路运行容易受到恶劣地理环境影响，由于电力需要输送到全国各地，所以我国有相当一部分输电线路处于恶劣化境之中，容易受到恶劣环境破坏。
所以我们应该对输电线路检修方式加以重视，对500kV输电线路监控工作要做到位。
对于监控工作而言，我们应该通过对输电线路维修实际情况，安排维修人员进行巡查，重点对于输电线路故障频发区进行巡查，而且要对输电线路维修实践进行数据记录，利用可以利用的技术手段，确保对整个输电线路监测正常实行。

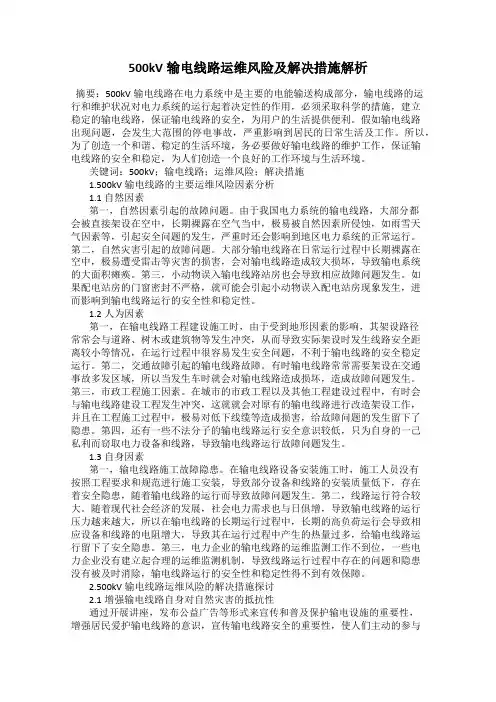

500kV输电线路运维风险及解决措施解析摘要：500kV输电线路在电力系统中是主要的电能输送构成部分，输电线路的运行和维护状况对电力系统的运行起着决定性的作用，必须采取科学的措施，建立稳定的输电线路，保证输电线路的安全，为用户的生活提供便利。
假如输电线路出现问题，会发生大范围的停电事故，严重影响到居民的日常生活及工作。
所以，为了创造一个和谐、稳定的生活环境，务必要做好输电线路的维护工作，保证输电线路的安全和稳定，为人们创造一个良好的工作环境与生活环境。
关键词：500kV；输电线路；运维风险；解决措施1.500kV输电线路的主要运维风险因素分析1.1自然因素第一，自然因素引起的故障问题。
由于我国电力系统的输电线路，大部分都会被直接架设在空中，长期裸露在空气当中，极易被自然因素所侵蚀，如雨雪天气因素等，引起安全问题的发生，严重时还会影响到地区电力系统的正常运行。
第二，自然灾害引起的故障问题。
大部分输电线路在日常运行过程中长期裸露在空中，极易遭受雷击等灾害的损害，会对输电线路造成较大损坏，导致输电系统的大面积瘫痪。
第三，小动物误入输电线路站房也会导致相应故障问题发生。
如果配电站房的门窗密封不严格，就可能会引起小动物误入配电站房现象发生，进而影响到输电线路运行的安全性和稳定性。
1.2人为因素第一，在输电线路工程建设施工时，由于受到地形因素的影响，其架设路径常常会与道路、树木或建筑物等发生冲突，从而导致实际架设时发生线路安全距离较小等情况，在运行过程中很容易发生安全问题，不利于输电线路的安全稳定运行。
第二，交通故障引起的输电线路故障。
有时输电线路常常需要架设在交通事故多发区域，所以当发生车时就会对输电线路造成损坏，造成故障问题发生。
第三，市政工程施工因素。
在城市的市政工程以及其他工程建设过程中，有时会与输电线路建设工程发生冲突，这就就会对原有的输电线路进行改造架设工作，并且在工程施工过程中，极易对低下线缆等造成损害，给故障问题的发生留下了隐患。
500kV超高压输电线路鸟害故障分析关键词：500千伏；输电线路；鸟害防治1鸟害故障的类型和成因根据相关地区500千伏输电线路鸟害故障的形成机理，可以把鸟害故障归纳为：鸟类筑巢引发的故障、猛禽捕食引发的故障、鸟类泄粪引发的故障以及其他类引发的故障等四个类型。
1.1筑巢类即鸟类在相关地区500千伏输电线路上筑巢引发跳闸，肇事鸟主要有喜鹊、八哥、鹞子等。
该类故障的成因主要有以下两方面：（1）鸟类筑巢时叼着树枝、铁丝、绳索、柴草杂物等在线路附近往返，此时杂物可能会飘落在横担与导线之间，或是挂在绝缘子串上面，引起空气间隙距离过小造成线路接地故障。
（2）鸟类在杆塔上的筑巢位置太过靠近导线与绝缘子。
很多鸟类特别喜爱在绝缘子挂点上方筑巢，当鸟巢较为蓬松，会有杂草、铁丝或细绳等杂物垂落接近导线，致使距离不足而放电。
特别遇到大风或暴雨天气时，鸟巢更容易被风吹落、搭挂在导线或绝缘子上而造成线路故障。
1.2猛禽类各类猛禽在500千伏输电线路杆塔上猎食小动物引发跳闸，肇事鸟主要有老鹰、猫头鹰、鹞子等。
该类故障的成因是：当猛禽捕获食物后，在导线上方的横担部位啄食小动物时，它叼住食物甩动颈部的动作或是进食导致小动物的肠子内脏流出等因素，都可能短接到线路或绝缘子，造成线路故障。
1.3泄粪类鸟类排泄粪便引发跳闸，肇事鸟主要有：以鱼虾为食的水鸟、野鸭、鹤、鱼鹰、喜鹊等。
该类故障的成因主要有以下两方面：（1）鸟粪闪络。
当鸟类在绝缘子悬挂点附近的横担处排便时，高导电率的鸟粪将短接部分空气间隙，而造成闪络。
此种类型鸟害故障在500kV及以下电压等级的线路较为常见，这是由于绝缘子串的长度较短，空气间隙较小的缘故。
鸟粪闪络之前没有任何前兆，无法提前判断，有很强的隐秘性。
只能在事后寻找故障的时候根据鸟粪痕迹做判断下结论。
（2）鸟粪污闪。
当鸟类粪便黏垂在绝缘子表面时，遇潮湿气候和雨雾的天气，有可能造成成沿绝缘子表面闪络的故障。
1.4其他类除以上所述的几种故障类型之外，其他的鸟害故障统称为其他类故障。
500kV超高压输电线路架空导地线频繁断股原因分析随着我国电力工业的迅速发展和电力需求的增长，超高压输电线路作为电力传输的重要手段，得到了越来越广泛的应用。
在实际运行中我们却常常会遇到架空导地线频繁断股的问题，这不仅影响了输电线路的稳定运行，也带来了一定的安全隐患。
那么，究竟是什么原因导致了这一问题的频繁发生呢？本文将对500kV超高压输电线路架空导地线频繁断股的原因进行深入分析。
一、气候变化气候变化是架空导地线频繁断股的重要原因之一。
在我国的一些地区，气候条件非常恶劣，如台风、暴雨、冰雪等极端天气频繁发生。
这些极端天气往往会给输电线路的架空导地线带来很大的影响，导致其断股。
台风是导致输电线路架空导地线断股的主要气象灾害之一。
在台风季节，强风、暴雨常常会导致输电线路受损，尤其是在一些高海拔、山区等地区，受台风影响更加严重。
我国一些地区的冰雪天气也会导致输电线路的架空导地线断股，严重影响输电线路的运行稳定性。
二、设备老化设备老化是导致输电线路架空导地线断股的另一重要原因。
随着输电线路的使用时间不断增加，其中的设备也不可避免地会出现各种老化问题，例如导地线的锈蚀、断裂等情况。
在我国一些地区，输电线路的设备采用的是传统的钢芯铝绞线导地线，这种导地线在长时间使用后容易出现老化故障，造成断股现象。
一些输电线路的设备维护工作不到位，也会加速设备的老化，并导致架空导地线频繁断股。
三、外力破坏外力破坏也是导致架空导地线断股的重要原因之一。
在一些地区，由于环境恶劣、人为破坏等原因导致输电线路受到外力冲击，架空导地线就容易受损，甚至断股。
在山区、高原等地区，由于地形地貌复杂，并且有大量的植被，一些输电线路的架空导地线很容易受到外力的破坏，例如树木折断、岩石坠落等造成的外力冲击。
有些人为破坏也是导致输电线路架空导地线断股的重要原因之一，例如盗伐、盗窃等行为都会给输电线路的设备造成破坏，导致断股现象的发生。
四、设备选材问题设备选材问题也是导致输电线路架空导地线频繁断股的重要原因之一。
500kv超高压输电线路鸟闪故障分析及处理措施浅谈摘要：本文介绍一起500kv超高压输电线路鸟闪故障，从设备故障点查找，地理和周边环境情况进行分析，认为区段处于永年洼地，随着永年湿地保护区建设，该区段鸟类活动越来越频繁，鸟闪为导致此次故障的主要原因，提出加强防鸟装置的研究、加强鸟害区段绝缘子表面脏污情况的观察等5项防范措施，并对输电线路防鸟害工作提出建议。
关键词：超高压；输电线路；鸟闪：跳闸500kV辛彭线起自辛安变电站北侧架构东起第三间隔，终止于彭村变电站。
途经河北省的肥乡县、永年县、鸡泽县、南和县、任县、隆尧县6个县市，26个乡镇，110个村庄。
线路全长106.051km。
1故障概况2011年2月4日23时35分，500kV辛彭线B相跳闸，重合成功。
辛安站#53故障录波器测距8.635km，931保护测距15.7km，603保护测距16km，彭村站故障测距105.3公里。
避雷线辛安站-N242两侧采用GJ-80地线、N242-N253两侧采用JLB40-95地线，采用分段绝缘中间一点接地。
N253-彭村站与500kV蔺彭线同塔并架，左侧采用OPGW光缆作为地线，右侧使用JLB40-185地线，采用中间一点接地的方式布置。
1.1线路的绝缘配置:耐张塔：辛安站端出线档使用大连产XWP-160型瓷绝缘子，其他采用CA-884EY和CA-589EZ、XWP-210型瓷绝缘子；终端塔、耐张塔引流串共25基采用FXBW-500/100型合成绝缘子。
直线塔：采用FXBW-500/160、FXBW-500/180型合成绝缘子和大连电瓷厂产 XWP-160型瓷绝缘子。
1.2故障前情况天气情况：故障时当地为晴天、无风，天气良好。
运行情况：故障前500kV辛彭线为正常运行方式。
2故障点查找及原因分析2.1故障点查找及应急处理情况2月5日早晨07时，人员开始逐基登塔查找故障点，查找范围为N1-N55，上午未发现线路存在异物、外破等异常情况。
500kV输电线路检修中常见问题及处理措施摘要：在我国电网体系中500kV输电线路是其中重要的组成部分，承担将电能输送到千家万户的责任。
由于输电线路需要长时间保持运行的状态，很大部分输电线路暴露在露天环境中，很容易发生故障，导致一定范围内的停电，影响工厂以及家庭用电。
想要保证500kV输电线路的稳定性以及安全性运行，需要重视500kV输电线路的检修的常见问题，并实行及时有效处理，对检修管理工作进行强化，消除掉各种安全隐患。
本文主要讲解500kV输电线路检修中的常见问题以及处理措施情况。
关键词：500kV输电线路；检修；常见问题；处理措施随着我国的电力体系的不断发展，各个行业的用电量也在不断增多，500kV输电线路的规模也在不断增加[1]。
随着人们用电量的增多，对500kV输电线路的稳定性以及安全性运行的要求提高，对500kV输电线路故障问题的关注度明显增加。
在500kV输电线路实际运行过程中不同区域存在不同的问题，在保证安全的情况，加强检修工作，提高维修的经济性，使用有效及时的措施，消除安全隐患，提高运行的稳定性以及安全性。
1 500kV输电线路中常见的问题1.1雷击问题目前，500kV输电线路一般在人烟稀少的地方进行架设，但是由于周围环境没有足够的遮挡，导致在雷雨天气中，很容易被雷击，进而导致500kV输电线路发生故障问题。
如果在电能运输过程中受到雷击，那么很容易损坏线缆，发生多处跳闸，短路等问题。
但是雷击的不确定性较高，很难控制[2]。
1.2污闪问题在500kV输电线路的运行过程中，由于运行的工作压力较大，很容易造成污闪问题，进而造成大面积经常性的停电问题。
输电线路中的污闪问题发生原因主要为500kV输电线路在设计建设过程中存在一些不足之处。
在500kV输电线路设计过程中没有充分考虑污闪问题，导致在运输过程中出现问题故障。
在发生污闪问题后，电力体系无法健康、稳定的运转，会造成大面积停电问题，对人们的日常生活造成严重的影响。
500kv超高压输电线路故障及其解决对策500kv超高压输电线路是电力系统中的重要组成部分，它承担着输送大量电能的任务。
然而，在使用过程中，经常会发生各种故障，给电网运行带来极大的不利影响。
本文将介绍500kv超高压输电线路故障的种类及其解决对策。
一、故障类型1.导线故障导线故障是最为普遍的一种故障，主要包括断线故障和接触故障。
断线故障是导线突然断裂的故障，导致线路电压骤降，严重时会导致线路失电。
接触故障是导线与绝缘子、杆塔接触不良或者接触件松动，导致电流不畅，电压降低，严重时会引发线路瞬时短路。
2.绝缘子故障绝缘子故障是指绝缘子出现裂纹、破损、污秽等缺陷，导致电场强度超过绝缘强度而发生击穿故障。
这种故障会导致线路失电，后果十分严重。
3.杆塔故障杆塔故障主要包括杆塔断裂、基础沉降、导地线接触不良等。
这种故障不仅会影响线路的承力能力，还会对周边环境造成潜在危害。
4.接地故障接地故障是指线路绝缘失效后，导体接触带电设备或者杆塔的金属部分，形成直接接地而导致的失电或短路故障。
二、解决对策1.加强维护为了避免上述故障的发生，必须加强对电力线路的巡检、检修和保养。
特别是绝缘子、导线、接头和金属配件等易受损部位，要经常检查，发现问题立即处理。
2.提高绝缘强度输电线路的绝缘强度是保证抗击穿能力的关键。
为了提高绝缘强度，应采用高强度、高耐候、抗风化的材料，如硅橡胶、PTFE绝缘材料等。
此外，还可以采用增加串联绝缘体的方式来提高绝缘强度。
3.加强金属件防腐金属件是电力线路的支撑和传递电能的关键部分。
为了防止金属件锈蚀，应在制造和维修过程中彻底清洗，然后采用先进的防腐技术，如喷涂或热镀锌等。
4.改进杆塔结构杆塔是输电线路的支撑构件，其牢固性和稳定性直接影响到输电线路的安全运行。
为了提高杆塔的承载能力和抗震能力，应采用新型的钢管混凝土杆塔或桥架杆塔等结构改进方案。
总之，500kv超高压输电线路故障的种类繁多，解决对策多样化。
