10KV线路接地故障分析及处理措施
10KV线路接地故障是电力系统中常见的一种故障，一旦发生，会给电网运行和设备安全带来巨大威胁。

本文将分析10KV线路接地故障的原因，并提出相应的处理措施。

10KV线路接地故障的原因主要有以下几点：
1. 设备老化：线路设备使用时间过长，绝缘材料老化失效，导致绝缘性能下降，易发生接地故障。

2. 动物触电：一些小动物如鸟、松鼠等趴在线路上或进入变电站，容易造成线路接地。

3. 飞线挂土：由于风、雨等原因导致线路上挂土导线接地。

4. 架空线路无法维修：由于维修条件限制，导致一些线路在故障出现后无法及时维修，进一步导致接地故障。

面对这些原因，我们应采取相应的处理措施来预防和处理接地故障。

1. 定期检查和维护线路设备：定期对线路设备进行绝缘性能测试，发现问题及时更换老化失效的部件，确保设备的正常运行。

2. 加强对变电站的管理：对变电站进行周密的巡视，防止小动物进入变电站，防止线路发生接地故障。

4. 加强维修队伍建设：建立完善的维修队伍，提高维修人员的技术水平，确保在接地故障发生后能够及时维修。

10KV线路接地故障是电力系统中常见的一种故障，需要我们重视和预防。

通过加强设备检查和维护、加强对变电站的管理、定期巡查线路以及加强维修队伍建设等措施，可以有效地预防和处理10KV线路接地故障，保障电力系统的安全运行。

架空输电线路常见故障分析与防范措施摘要：对近几年广东阳山地区35kV和110kV架空输电线路的常见故障进行分类举例和分析，并从设计、施工、运行三个阶段对架空输电线路的反事故措施进行探讨，以提高35kV和110kV架空输电线路的安全稳定运行水平，提高供电可靠性。

关键字：输电线路故障分析接地措施近几年，架空输电线路故障时有发生，造成大面积停电，极大地影响用电户的正常生产和生活。

现就35kV和110kV架空输电线路的常见故障进行分析，并对35kV和110kV架空输电线路故障防范措施进行探讨，以提高电网安全稳定运行水平，提高供电可靠性。

1 35kV和110kV架空输电线路基本情况1.1 地理位置，气候条件阳山县位于粤北，属于山区，80%为山地，森林覆盖面积大，气温冬冷夏凉，空气清新，属亚热带山区型气候。

1.2 线路功能，运行特点35kV和110kV架空输电线路主要起着连接各发电站和变电站使系统联网，输送电能的作用，是阳山县域电网主干道，电力大动脉。

阳山电网结构薄弱，部分线路残旧并且采用的是钢筋混凝土杆，7条35kV线路运行年限接近30年，其中一条110kV和两条35kV线路运行年限超过40年，输电线路主要架设在连绵起伏的山上，线路长，跨越范围广，基本贯穿全县各个乡镇。

1.3 电网建设与故障防范形势随着经济社会发展，电力需求不断增加，35kV和110kV线路逐步大幅度改造，电网结构在不断改进。

至2010年年底35kV和110kV 输电线路全长由2009年的390.907增加到433.927公里，110kV网构达到N-1要求。

预计“十二五”结束，35kV输电线路混凝土杆全部换为铁塔，35kV网构达到N-1要求，输电线路全长超过500公里，输电线路故障防范面临更多挑战。

2 35kV和110kV架空输电线路常见故障及典型事例2008年年初至2011年3月阳山地区架空输电线路接地故障较多，综合这段时间实际情况来看，主要有线路结冰、雷击、大风、设施质量、设施被盗、树木触线等六个方面的原因，以下就六个方面进行典型故障举例：2.1 线路结冰严重，杆塔失稳2008年年初，阳山地区输电线路普遍结冰，地势较高输电线路严重结冰，35kV官大线倒杆3座、35kV黎大线倒杆7座、35kV黄燕线6座、35kV太杨线倒杆6座和110kV阳电线倒杆塔28座和出现不同程度断横担、断线现象。

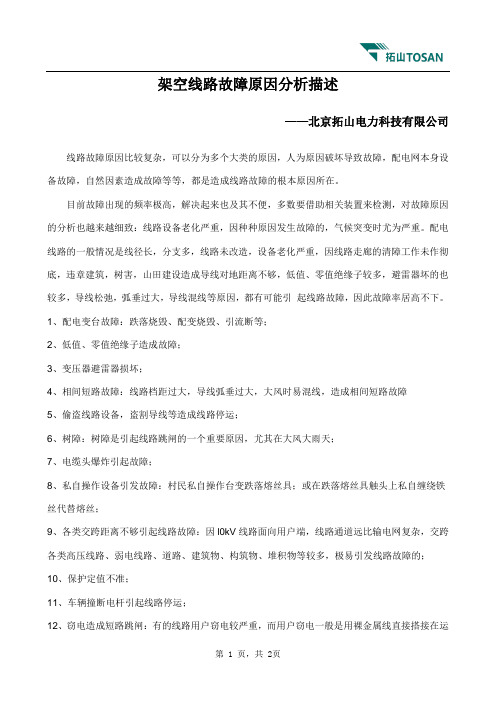

架空线路故障原因分析描述——北京拓山电力科技有限公司线路故障原因比较复杂，可以分为多个大类的原因，人为原因破坏导致故障，配电网本身设备故障，自然因素造成故障等等，都是造成线路故障的根本原因所在。

目前故障出现的频率极高，解决起来也及其不便，多数要借助相关装置来检测，对故障原因的分析也越来越细致：线路设备老化严重，因种种原因发生故障的，气候突变时尤为严重。

配电线路的一般情况是线径长，分支多，线路未改造，设备老化严重，因线路走廊的清障工作未作彻底，违章建筑，树害，山田建设造成导线对地距离不够，低值、零值绝缘子较多，避雷器坏的也较多，导线松弛，弧垂过大，导线混线等原因，都有可能引起线路故障，因此故障率居高不下。

1、配电变台故障：跌落烧毁、配变烧毁、引流断等；2、低值、零值绝缘子造成故障；3、变压器避雷器损坏；4、相间短路故障：线路档距过大，导线弧垂过大，大风时易混线，造成相间短路故障5、偷盗线路设备，盗割导线等造成线路停运；6、树障：树障是引起线路跳闸的一个重要原因，尤其在大风大雨天；7、电缆头爆炸引起故障；8、私自操作设备引发故障：村民私自操作台变跌落熔丝具；或在跌落熔丝具触头上私自缠绕铁丝代替熔丝；9、各类交跨距离不够引起线路故障：因l0kV线路面向用户端，线路通道远比输电网复杂，交跨各类高压线路、弱电线路、道路、建筑物、构筑物、堆积物等较多，极易引发线路故障的；10、保护定值不准；11、车辆撞断电杆引起线路停运；12、窃电造成短路跳闸：有的线路用户窃电较严重，而用户窃电一般是用裸金属线直接搭接在运行的裸导线上，有可能造成相间短路故障跳闸；13、导线断线故障：易断铝绞线；导线与绝缘子的绑扎处、引流绑扎处扎线脱落；交跨距离不够；14、其它原因不明的故障。

配电网线路的终端就是实际的用电用户，很容易受到人为因素的破坏，同时，配电网所处的地理环境和气候等因素的影响，出现的故障原因极为复杂。

华北电力大学对小电流接地选线装置、故障定位仪进行多年研究之后，研发出一代又一代的故障检测产品，提高了配电网维护人员的工作效率，为我国的电力事业发展做出了贡献。

浅谈架空线路的故障处理架空线路各部件除了承受正常的机械负荷和电力负荷外，还需经受自然灾害的袭击，因而使架空线路日趋损坏而引起故障.例如：由于湿度的变化，会使铁塔和金属构件发生锈蚀：由于温度变化会引起导线张力发生变化，易造成绝缘子和其他部件损坏；由于大风等，会使导线产生振动、跳跃、甚至碰线，易造成断线、倒杆；由于有小雨和烟雾易引起脏污的绝缘子发生闪络甚至击穿，造成架空线路跳闸事故。

另外还有鸟兽、树木、风筝、洪水等,都能引起架空线路故障.本文将就架空线路故障的产生原因、现象、危害性及采取的措施等进行探讨。

1 导线的断股、损伤和闪络烧伤故障刮风会使导线、架空地线发生振动或摆动造成断股，甚至发生导线之间相碰形成相间短路，烧伤导线造成跳闸而使线路停电.导线的振动和断股一般发生在导线悬挂处。

1．1 产生故障的原因(1)引线驰度较大且细而轻，易受风吹摆动。

长期以来，在被线夹握住的地方,铝线因反复曲折而在弯曲部分“疲劳”，开始发生单股折断，逐渐发展到由外层到内层断股。

导线断股后，有效面积减少，机械强度降低，每股所受的拉力增加，因此便加速了断股的发展，同时未断股的电流密度增加，引起导线因过载而发热，最后造成断线。

(2）当风速在0.5－4m/s时，容易引起导线周期性的上、下振动,导致导线断股。

（3)当风速在5-20m/s时,由于振幅较大，易引起全档导线做波浪式的起伏运动,造成相问或导线对地的闪络，导致线路停电事故。

（4)在5—8级大风时，架空线路的各相导线摆动不一，如线间距离较小或各相导线驰度不均衡时,就会发生碰线事故或线间放电闪络故障。

（5)导线、架空地线在制造上有缺陷，如有断股等情况，或因受大气中水分及腐蚀性气体的作用,使导线氧化、生锈变质而减弱机械强度,于是在刮大风时亦会引起断线。

1．2 预防措施(1）对于风吹摆动较大的导线，应进行调整，松的应调紧，或在两杆塔中间加装一根杆塔，以缩短档距，使导线稳定.（2)在线夹附近的导线上加装防震锤、护线条，以防止导线振动。

配网架空线路的故障分析及防范措施摘要：随着我国经济发展速度的不断加快，各产业对电能的需求量也大幅增加，对配网的安全可靠运行提出了更高的要求。

一旦配网架空线路发生故障，不但影响供电企业的正常生产，也对居民用电造成很大的不便。

基于此，本文首先针对配网架空线路的故障进行了分析，并提出配网架空线路故障的防范措施，最后探讨配网架空线路故障案例，对于提升配网线路的运行质量具有重要意义。

关键词：配网架空线路；故障；防范措施1 架空线路故障分析在实际情况中，架空线路易出现多种故障，包括单相接地故障、短路故障、断路故障等。

1.1 单向接地故障一般情况下，在出现一些潮湿、多雨天气时，就会很容易出现单相接地故障。

在发生单相接地故障后，易出现过电压情况，损坏相关设备，而且会出现相间短路，不但危害到电力配网运作的安全性，也影响人们的正常用电。

在发生一相不完全接地时，此时主要通过电弧或是高电阻接地，这种情况下，故障相的电压会较低，而非故障相的电压则会升高，超过相电压，但也不会达到线电压；在出现B相完全接地时，故障相的电压会降到0，而非故障相的电压则会超过线电压。

若设备出现接地问题时，一般在室内的人员须距离故障点4m以外，室外的人则需距离故障点8m以外，而且相关工作人员必须穿戴绝缘手套以及绝缘靴，并使用专门的工具进行操作。

1.2 短路故障短路故障一般指的是在不同电位中的两点被导体连接后，导致线路无法正常运作，主要可以分为金属性短路、单向短路、多相短路等类型。

非金属性短路指的是在不同电位中的两点通过一定的电阻相接，在发生非金属短路后，短路电阻不为0，所以短路电流比金属性短路电流大，持续时间更长、危害性也更大。

金属性短路指的是不同点位的两个金属导体直接相连，在发生金属性短路后，短路点电阻为0，所以有着较大的短路电流。

在相间短路方面，一般两根相线相互短接时，属于两相短路故障；而当三根相线相互短接时，则属于三相短路故障。

1.3 断路故障方面主要表现为回路不通。

架空线路接地故障分析前言架空线路是电力系统中广泛使用的一种输电方式，其结构简单、安装方便、维护成本低等优点使得其在电力系统中得到了广泛应用。

然而，由于线路长、跨越距离大，易受自然灾害等因素影响，故障率相对较高。

其中，接地故障是架空线路中最常见的故障之一。

本文将针对架空线路接地故障的特点、诊断方法等方面进行阐述和分析。

接地故障的特点接地故障是指线路中某一相接地或地线接地所引起的故障。

一般情况下，接地故障发生后，故障相和其它相之间电压显著降低，而故障相和地之间电压显著增加。

同时，故障点周围的绝缘子染黑或爆裂，并且故障点会伴随有电火花等现象。

接地故障的诊断方法一、巡视法巡视法是最简单、最直接的诊断方法之一。

当架空线路发生接地故障时，故障点周围的情况会有很明显的变化，比如附着在绝缘子上的灰尘、蜘蛛网等会被溅出，造成周围的绝缘子染黑；同时，故障点上会有电火花等现象。

因此，通过巡视可以快速定位到故障点并进行排故。

二、电磁法一般情况下，接地故障会使得故障相和地之间的电压显著增加，从而产生明显的电磁场。

电磁法便是利用这一原理对接地故障进行诊断。

具体方法是使用带有高灵敏度的电磁探头对架空线路进行扫描，能够快速、准确地定位到故障点。

三、基波电压法基波电压法是一种常用的接地故障诊断方法，它利用接地故障造成的一系列电流、电压异常等现象进行诊断。

基波电压法的具体实现方法是获取故障前后不同位置上的电压波形，通过对比波形的差异，可以精确定位到故障点。

接地故障的修复接地故障的修复方法根据故障种类和程度不同而有所不同。

一般情况下，对于接地故障，可以通过以下方法进行修复：一、更换故障部位对于无修复价值的故障部件，需要将其更换。

比如，对于出现局部烧毁或破损等情况的绝缘子，需要将其更换。

二、绝缘处理对于因绝缘问题引起的接地故障，可以通过增加绝缘改善故障点周围的电力环境，从而保证线路的正常运行。

三、路由改变当线路故障严重影响电网稳定运行时，可以通过调整线路路由实现故障的隔离，以保证电网的安全稳定运行。

10kV架空配电线路单相接地原因分析、故障查找及防范措施摘要：10kV架空线路的单相接地故障是配网运行工作中时最长见的故障，造成单相接地故障的因素是多方面的，在故障的查找上花费的时间长，本文作者根据多年的配电线路工作经验，将就配网线路易发生的接地故障问题做出进一步的分析，并对此提出一些合理的处理方法及建议。

关键词：配电线路接地故障原因分析查找防范措施由于10kV配电线路属于是中性点不接地系统，配电线路在发生接地故障后是不会造成变电站内断路器跳闸的，只是存在故障相对地的电压下降，没有故障两相的相电压升高，但是三相的线电压还是对称状态，所以不会影响到用户的用电，系统还可以持续运行2小时。

但是如果发生单相接地故障后没有消除，那将会影响配网的安全运行。

所以现在为防止单相接地故障的扩大造成其他事故的发生，当发生接地故障时，当值调度就会立即通知配电线路相关人员对故障线路进行带电巡视，按照故障处理的原则查出故障地点、原因和性质，对故障段的线路进行隔离抢修。

一、单相接地故障的危害和影响1、接地故障演变为短路故障引起系统震荡配电线路的单相接地故障出现后，线路有可能会产生谐振过电压，危及变电设备的绝缘，严重者使变电设备绝缘击穿，造成更大事故。

2、损坏10kV配网设备线路出现单相接地故障后，可能会发生间歇性弧光接地，造成谐振过电压，将进一步使线路上绝缘子的绝缘性能被击穿，造成非常严重的短路事故，同时还会烧毁配电变压器，使线路上的避雷器与熔断器的绝缘被击穿、烧毁，引起电气火灾事故。

3、发生人身器物的触电伤亡事故由于10kV线路中性点不接地，线路发生单相接地后，变电站内的断路器不会出现跳闸，线路将继续运行。

在这种情况下，在断线地点将会产生接地电流，如果这个时候有人接近断线地点，会产生跨步电压，很容易造成触电伤害的事故的发生。

4、对供电可靠性的影响发生线路单相接地故障后，一定会影响到整条线路的正常运行，查找线路故障时需要对整条线路进行巡视排查，这就需要耗费大量的人力、财力和时间去查找，有时还要中断正常的供电，严重影响到供电的可靠性，大大减少了供电量和供电企业的利益。

架空线路接地故障定位难点与关键技术分析摘要：配网架空线路故障中，线路接地故障是最为常见的情况之一。

发生单相接地故障后，可能产生几倍于正常电压的谐振过压，会导致绝缘击穿发生短路事故，从而烧毁线路或者设备，甚至对正在或准备去维护设备的工作人员产生极大的威胁。

另外，接地故障有时还可能是间歇性的故障，隐蔽性很强，容易产生多次断电，从而降低用电的可靠性。

为了尽量减少因停电而引起的损失，介绍架空线路接地故障的现象分析当前故障位置的困难所在，并提出了关键技术的解决方法。

关键词：架空线路；接地故障；定位难点；关键技术随着配电网络的发展，配电网络杆塔线路已经成为配电中最重要的供电线路之一，直接影响着供电安全和可靠性。

当出现故障时能否快速定位故障位置和快速恢复供电，是大家关注的热点问题。

架空线路故障中，单相接地故障最为常见。

基于此，文章主要分析了架空线路接地故障定位难点与关键技术。

1架空线路接地故障常见的原因第一，由于绝缘部件本身质量问题或雷雨雷电天气造成绝缘闪络，从而引起绝缘性问题；第二，放风筝、鸟害、人为空中抛物、导电或者绝缘性不强的废弃物（如铝箔纸、录音带等）造成线缆与保护线路短路；第三，环境污染导致陶瓷绝缘子表面出现粉尘等污渍，在湿度较大时引起闪络；第四，线缆附近树木在夏天生长较快，导致安全距离不够，在雨天造成搭接，从而导致线路故障。

2接地故障区段定位原理2.1辐射性接线方式通常情况下，配电网会采取闭环设计、开环运行的建设模式，不同系统线路在双电源的连接下与开关相连并形成环形结构。

在配电网正常运行使用过程中，双电源处的连接开关断开，配电线路自变电站引出开始进行开环运行，此时辐射型连线方式呈现树状结构，这是现阶段我国配电网系统较为普遍的一种接线模式。

2.2故障选线与定位非有效接地系统中若出现接地故障，非故障会从原本的地电压变为线电压，尤其是当间接性弧光接地出现的情况下，受到电荷的限制，中性点无法有效释放通路，从而导致弧光接地过电压威胁线路绝缘，持续情况下会进一步发展成为相间短路，此时就需要及时快速地定位故障线路，并排除故障。

架空配电线路单相接地快速故障查找和处理方法摘要：本文对配电线路的架空线路单相接地故障原因进行了分析，并提出了一些快速查找方式以及处理方法，旨在进一步提升故障查找效率。

关键词：架空线路；单相接地；故障查找1 架空配电线路单相接地故障原因分析1.1 按故障原因判断（1）架空线路运行实践中，通过总结原因，可以归纳出单相接地故障问题的主要成因，具体表现在以下几个方面：配电线路导线断线，然后落地或者断线搭在了横担至上，如图1 所示。

同时，如果导线在绝缘子中没有绑扎牢固，也可能会脱落到地上或者横担之上；如果导线出现过大风偏，就会因与建筑物之间的距离过近而出现单相接地故障问题。

图1 导线断裂此外，压引下线出现断线现象，或者变压器高压绕组单相绝缘接地、击穿等，也会出现故障。

值得一提的是，绝缘子击穿，可能会出现单相接地问题，如图2 所示。

同杆架高设导线上层横担的拉线一端脱落，搭在下排导线上。

线路落雷或者树木通道不畅，导致树接触导线；鸟害以及飘浮物（如塑料，风筝，铁皮等），均可能会出现接地故障问题。

事实上，上述诸多原因中，以导线断线，绝缘子避雷器击穿以及树木短接等几个原因，最容易引发故障问题。

绝缘子击穿：图2 绝缘子避雷器被击穿（2）用户设备问题用户设备故障引起的线路跳闸事故也比较多。

有的用户配电室管理松散。

长期以来，部分用户的设备老化、陈旧，得不到维护，绝缘状况差，容易发生故障，而这种故障通常会导致配电线路出现跳闸现象。

1.2 季节问题尤其在春季到来时节，对流天气非常活跃，时常会有大风以及雷雨等天气，很容易引发非绝缘导线短路放电，甚至因绝缘子闪络而烧断导线。

夏季多高温多雨天气，尤其是5~9 月降雨集中时期，常有大风、台风以及水灾和雷电现象发生。

经过雨水的长期浸泡，本地区的土壤就会变软；然而，普通农网中所用到的电杆，以土埋方式为主，如果土质松软，则可能会造成电杆倾斜现象，严重的甚至会造成电杆倒塌。

另外，雨水本身就是传导体，如果雨量集中的话，落到线路上，可能造成线路与其他导体发生短路放电现象。
