河北工业大学考研历年真题之测控电路2006--2012年考研真题

以下为当年用的复习重点，不会有太大变化的，因为老师对这些东西已经烂熟于心我来分享一下近几年专业课考试电路的变化情况。

总体来说，电路这几年的考研专业课试题经历了从2004~2006年的难度一般（05年略微偏难）到2007~2009年的较为偏难（其中以2008年为甚）再到2010~2012年的较为简单的过程。

期间，学校出题老师虽然不同，但是可以大致看出，一些基础的知识点所占分数比重越来越大。

比如以第一到第四章的基础知识部分，是整个电路的基础和灵魂。

此部分分值由以前的20分左右增加到最近的接近40分，其实更多的是增加来大题中的运用。

更考察大家的灵活解题能力。

相比而言，正弦电路中对于耦合部分的考察最近越来越少了，三相电路的考察比重也有所下降。

动态电路中，不再要求用运算法去计算电路，以前的状态方程的列写最近基本上也在试卷中绝迹。

这些偏难考点的消失无疑降低了电路的难度，同时也给出一份合理的试卷造成了难度。

因此，改革也就出现了。

改革后，试卷可能有什么变化呢？从2012年考研出卷的情况来看，出题老师已经越来越倾向于不再对小题进行考察，2012年已经取消了选择题，不排除这次改革连填空题也取消的可能。

但是无论是否取消填空，填空所占的分值都不可能很大。

而且填空可涉及的知识点很多，也不方便总结，在此略去。

个人分析，考试中完全以大题出现的可能性还是比较大的。

对于电路来说，基本的重点不会改变，对1~4章即线性电阻电路部分的考察，应该不会离开回路法，节点法这些基本计算方法。

但是，其他内容不可能与这部分分开。

也可能加入功率计算，最大功率传输的问题，也不排除计算中要应用到戴维宁定理等问题。

当然，这部分可能出一个大题也可能出两个。

5~8章属于交流电路的分析问题，基本正弦稳态电路的计算依然是必会的内容。

对于以前出现的考点，如耦合问题和三相电路，不能绝对保证能从2013年考研的考点中消失。

但是这几年这部分考点较为弱化，大家复习的时候可以有所侧重。

电路历年真题试卷汇编1(总分72,考试时间90分钟)1. 解答题1. (清华大学2007年考研试题)求如图10-5所示电路中电压源发出的有功功率。

已知电源电压为，理想变压器变比n=2，回转器回转电阻α=2Ω。

2. (清华大学2005年考研试题)电路的相量模型如图10-7所示。

已知ωM=2Ω，I1=I2=I3=10A，电路消耗的功率P=1000W。

求R、ωL2和之值。

3. (华中科技大学2006年考研试题)如图10-9所示的含理想变压器的正弦稳态电路中，UL=200V，UR=50V，IS=5A，ω=10rad／s，且有iS与uC同相位，试求R、L、C的值。

4. (华中科技大学2005年考研试题)在如图10-10所示电路中，已知角频率ω=1000rad／s，电源电压的有效值为18V，I=1A，瓦特表的读数为32．4W，L1=L2=0．5H，L3=0．1H，C3=10μF，R1=R2=10Ω，试求互感系数M。

5. (西安交通大学2007年考研试题)图10-11所示电路中含有理想变压器，原边匝数为N1，副边匝数为N2，。

当原边分别由电流源is与电压源us激励时，在保持原边匝数N1不变的前提下，若要使R2上的功率增加，副边匝数N2应增加还是减少?请说出理由。

6. (西安交通大学2007年考研试题)图10一12所示正弦稳态电路中，己知电压源，XL1=1Ω，XL2=2Ω，XM=1Ω，XC=-4Ω。

试求。

7. (哈尔滨工业大学2006年考研试题)图10-14所示非正弦电路中，已知us=10+，L2=M=1H，L1=2H，求电流i2的瞬时值和有效值以及电压源发出的平均功率。

8. (哈尔滨工业大学2005年考研试题)图10一16所示正弦交流电路，已知，L=0．1H，R=10Ω，C=10-3F。

求负载ZL为何值时它可以获得最大功率，最大功率为多少?并求此时电流i2的瞬时值。

9. (东南大学2005年考研试题)如图10-18所示电路，设L1与L2全耦合，则两个理想电压表V1的读数为_________；V2的读数为__________。

河北工业大学2012年攻读硕士学位研究生入学考试试题（A）科目名称机械原理（I）科目代码822 共3页适用专业机械工程注：所有试题答案一律写在答题纸上、答案写在试卷上、草稿纸上一律无效。

一、问答题（共30分，每题6分）1、什么是刚性转子的静平衡？什么是刚性转子的动平衡？各至少需要几个平衡平面进行平衡？2、既然虚约束对于机构的运动实际上不起约束作用，那么实际机械中为什么又常常存在虚约束？3、何谓速度瞬心？相对瞬心和绝对瞬心有何异同点？4、什么是机械的工作循环图？工作循环图在机械设计中有什么作用？5、采用当量摩擦系数fv和当量摩擦圆Φv的意义何在？当量摩擦系数fv与实际摩擦系数不同，是因为两物体接触面几何形状改变，从而引起摩擦系数改变的结果，对吗？为什么？二、计算分析题（共75分）1、（15分）如图1所示的平面机构，已知：BC∥DE∥GF，且BC=DE=GF，试计算此机构的自由度。

若存在复合铰链、局部自由度及虚约束，请指出。

2、（20分）如图2所示轮系中，已知各齿轮齿数为：z1=18, z2 =30，z2 ’=25，z3=78，z4=73。

试求传动比i13。

并说明二者的转动方向是否相同。

3、（20分）现要设计一对传递平行轴运动的外啮合齿轮。

已知两齿轮齿数分别为：z1=22, z2=32,模数m=2mm，压力角α=20°，h a*=1.0，c*=0.25，中心距a=55mm,试问：（1）这对齿轮传动能否采用渐开线标准直齿圆柱齿轮传动？能否采用斜齿圆柱齿轮传动？为什么？（4分）（2）若采用渐开线直齿圆柱齿轮传动，应采用何种传动类型？并计算这对齿轮传动的啮合角α’，两轮的节圆直径d1’,d2’和两齿轮的分度圆直径d1、d2；（8分）（3）若采用斜齿圆柱齿轮传动，计算这对齿轮传动的螺旋角β，两齿轮的分度圆直径d1、d2，齿顶圆直径d a1、d a2，齿根圆直径d f1、d f2。

（8分）4、（20分）设有一由电机驱动的机械系统，一主轴为等效构件，其运转周期为2π，等效构件的最大及最小角速度分别为ωmax=200rad/s，ωmin=180rad/s，等效阻力矩Mr随主轴转角的变化曲线如图3所示，等效驱动力矩Md为常数。

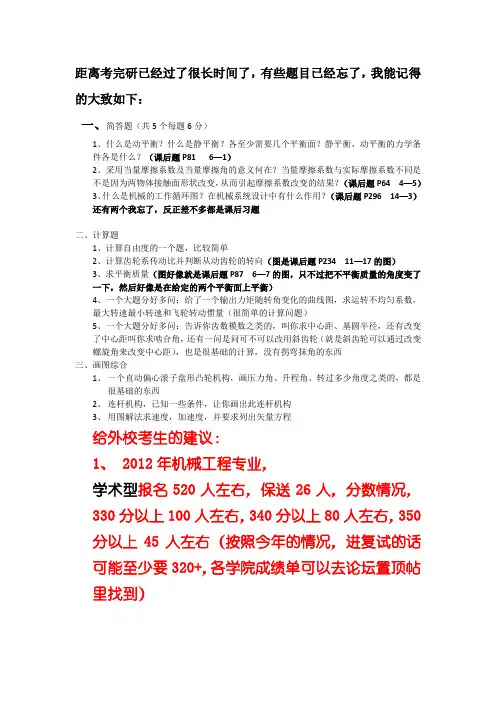

距离考完研已经过了很长时间了，有些题目已经忘了，我能记得的大致如下：一、简答题（共5个每题6分）1、什么是动平衡？什么是静平衡？各至少需要几个平衡面？静平衡、动平衡的力学条件各是什么？（课后题P81 6—1）2、采用当量摩擦系数及当量摩擦角的意义何在？当量摩擦系数与实际摩擦系数不同是不是因为两物体接触面形状改变，从而引起摩擦系数改变的结果？（课后题P64 4—5）3、什么是机械的工作循环图？在机械系统设计中有什么作用？（课后题P296 14—3）还有两个我忘了，反正差不多都是课后习题二、计算题1、计算自由度的一个题，比较简单2、计算齿轮系传动比并判断从动齿轮的转向（图是课后题P234 11—17的图）3、求平衡质量（图好像就是课后题P87 6—7的图，只不过把不平衡质量的角度变了一下，然后好像是在给定的两个平衡面上平衡）4、一个大题分好多问：给了一个输出力矩随转角变化的曲线图，求运转不均匀系数，最大转速最小转速和飞轮转动惯量（很简单的计算问题）5、一个大题分好多问：告诉你齿数模数之类的，叫你求中心距、基圆半径，还有改变了中心距叫你求啮合角，还有一问是问可不可以改用斜齿轮（就是斜齿轮可以通过改变螺旋角来改变中心距），也是很基础的计算，没有拐弯抹角的东西三、画图综合1、一个直动偏心滚子盘形凸轮机构，画压力角、升程角、转过多少角度之类的，都是很基础的东西2、连杆机构，已知一些条件，让你画出此连杆机构3、用图解法求速度，加速度，并要求列出矢量方程给外校考生的建议：1、2012年机械工程专业，学术型报名520人左右，保送26人，分数情况，330分以上100人左右，340分以上80人左右，350分以上45人左右（按照今年的情况，进复试的话可能至少要320+，各学院成绩单可以去论坛置顶帖里找到）专业硕士，报名20人左右，300分以上5人，保送20人虽然考河北工业大学的难度相对来说不是很大，但也要量力而行，选对学校很重要2、关于资料，河北工业大学的专业课不是很难，千万不要乱花冤枉钱去网上买什么内部资料、讲义之类的（当然，能搞到最好），通过历年真题可以看出，很多真题就是课后原题，把课本搞清楚了，课后题做熟练，真题好好研究（其实真题就是最好的考试大纲），现在网上有卖《河北工业大学机械原理习题集》的，据说是河北工业大学机械教研室编的，我用过，是2004年编的（也不知道是不是他们机械教研室编的），个人感觉已经没有多大的参考价值（不过里面还是有一些不错的题目）3、个人经验，如果课后题和真题都搞懂了，可以拿别的学校的真题做一下（比如你有同学考南京理工大学等等、、、，可以借他们的真题做一下，当然每个学校的考试重点是不一样的额）广告：本人出售中国矿大机械原理讲义、南京理工大学机械原理历年真题和答案、哈尔滨工程大学机械原理习题集和历年真题答案及部分期末考试题（都是打印版的，所以不能免费上传给大家了）附：机械原理历年真题及2012年河北工业大学各学院成绩单。
