常用激光光学元器件介绍

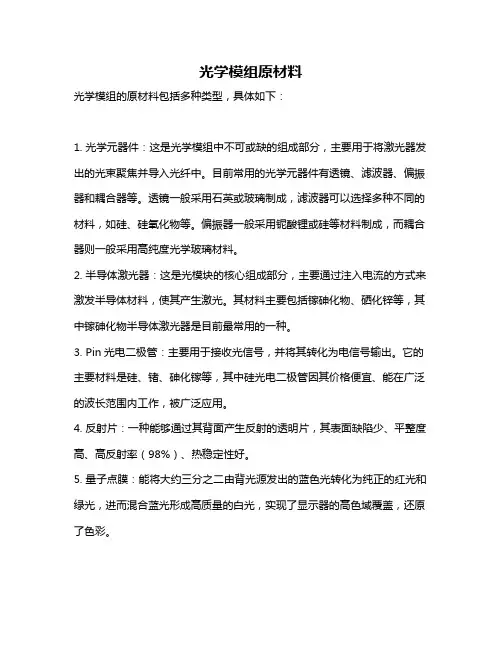

光学模组原材料光学模组的原材料包括多种类型，具体如下：1. 光学元器件：这是光学模组中不可或缺的组成部分，主要用于将激光器发出的光束聚焦并导入光纤中。

目前常用的光学元器件有透镜、滤波器、偏振器和耦合器等。

透镜一般采用石英或玻璃制成，滤波器可以选择多种不同的材料，如硅、硅氧化物等。

偏振器一般采用铌酸锂或硅等材料制成，而耦合器则一般采用高纯度光学玻璃材料。

2. 半导体激光器：这是光模块的核心组成部分，主要通过注入电流的方式来激发半导体材料，使其产生激光。

其材料主要包括镓砷化物、硒化锌等，其中镓砷化物半导体激光器是目前最常用的一种。

3. Pin光电二极管：主要用于接收光信号，并将其转化为电信号输出。

它的主要材料是硅、锗、砷化镓等，其中硅光电二极管因其价格便宜、能在广泛的波长范围内工作，被广泛应用。

4. 反射片：一种能够通过其背面产生反射的透明片，其表面缺陷少、平整度高、高反射率（98%）、热稳定性好。

5. 量子点膜：能将大约三分之二由背光源发出的蓝色光转化为纯正的红光和绿光，进而混合蓝光形成高质量的白光，实现了显示器的高色域覆盖，还原了色彩。

6. 扩散片：由三层结构组成，包括最下层的抗刮伤层，中间的透明PET基材层和最上层的扩散层。

扩散片是指在PET基材上，通过精密涂布的方法，把光学胶水固化成预先设计的光学结构扩散层，使光线透过扩散涂层产生漫射，让光的分布均匀化，将点光源或线光源转换成面光源的新型高性能光学材料。

7. 增光片：一种新型高性能光学薄膜，由于其外表微观棱镜阵列结构这一特性。

此外，光模块的材料还包括驱动电路等其他组件。

这些原材料的特性和质量对光学模组的性能和效果有着至关重要的影响。

光学元器件分类光学元器件是光学系统中的重要组成部分，广泛应用于光通信、光电子技术、光学传感器等领域。

按照其功能和特性的不同，光学元器件可以分为几大类。

一、光源类光源是光学系统中产生光的装置，常见的光源包括激光器、LED、激光二极管等。

其中，激光器是一种将电能转化为光能的器件，具有高亮度、高单色性和方向性好的特点，广泛应用于光通信、材料加工、医疗美容等领域。

LED作为一种半导体光源，具有体积小、寿命长、能耗低等优点，在照明、显示、信息传输等方面有着广泛的应用。

二、光学透镜类光学透镜是光学系统中最常见的元器件之一，主要用于光线的聚焦和分散。

根据透镜的形状和功能，可以分为凸透镜和凹透镜。

凸透镜可以使光线会聚，常用于放大物体、成像等应用；凹透镜则可以使光线发散，常用于矫正近视眼镜、分散光线等应用。

透镜在光学系统中起到了至关重要的作用，能够改变光线的传播方向和光线的特性，使其成为光学系统中不可或缺的元素。

三、光学滤波器类光学滤波器是一种能够选择性地透过或反射特定波长的光的器件。

根据其工作原理和结构特点，光学滤波器主要分为吸收滤光器、干涉滤光器和衍射滤光器。

吸收滤光器通过选择性吸收特定波长的光来实现滤波效果，常用于光学系统中的滤光片、滤光镜等元件；干涉滤光器则是利用薄膜的干涉效应来实现滤光功能，广泛应用于光学仪器中的滤光器、分光镜等元件；衍射滤光器则是利用衍射原理实现滤光效果，常用于光学显微镜中的滤光镜、彩色滤光片等元件。

四、光学分束器类光学分束器是一种能够将入射光线按照一定比例分割成多个光束的元器件。

常见的光学分束器包括分光镜、棱镜和光栅等。

分光镜是利用光的反射和折射原理，将入射光线分割成反射光和透射光的元件，常用于光学系统中的光路分割和信号检测等应用；棱镜是利用光的色散效应，将入射光线按照波长分割成不同的光束，常用于光谱仪、分光计等光学仪器中；光栅则是利用光的衍射效应，将入射光线按照一定的角度分割成多个光束，常用于激光干涉仪、光栅光谱仪等应用。

半导体激光元器件，也称为半导体激光模块或半导体激光模组，是成熟较早、进展较快的一类激光器。

以下是关于半导体激光元器件的一些主要特点和应用：
1、特点：
波长范围宽。

制作简单、成本低、易于大量生产。

体积小、重量轻、寿命长。

品种发展快，应用范围广，已超过300种。

应用：
2、激光测距。

激光雷达。

引燃引爆。

检测仪器。

在整个光电子学领域有广泛应用，特别是Gb局域网，其中850nm波长的半导体激光模块适用于1Gh/s局域网，而1300nm-1550nm波长的半导体激光模块适用于1OGb局域网系统。

此外，半导体光学器件还包括半导体二极管和半导体激光器等。

其中，半导体二极管属于PN节结构，发光光谱为人眼可见的范围，部分红外波段的二极管也纳入其行列。

而半导体激光器则更为复杂，是各种激光设备的核心部件。

总之，半导体激光元器件在多个领域都有广泛应用，并持续推动着激光相关领域的进步与发展。

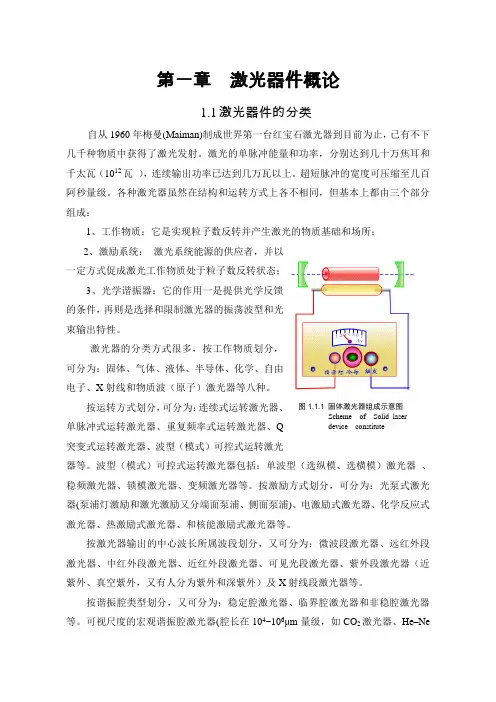

第一章 激光器件概论1.1 激光器件的分类自从1960年梅曼(Maiman)制成世界第一台红宝石激光器到目前为止，已有不下几千种物质中获得了激光发射。

激光的单脉冲能量和功率，分别达到几十万焦耳和千太瓦（1012瓦 ），连续输出功率已达到几万瓦以上。

超短脉冲的宽度可压缩至几百阿秒量级。

各种激光器虽然在结构和运转方式上各不相同，但基本上都由三个部分组成：1、工作物质：它是实现粒子数反转并产生激光的物质基础和场所；2、激励系统： 激光系统能源的供应者，并以一定方式促成激光工作物质处于粒子数反转状态；3、光学谐振器：它的作用一是提供光学反馈的条件，再则是选择和限制激光器的振荡波型和光束输出特性。

激光器的分类方式很多，按工作物质划分，可分为：固体、气体、液体、半导体、化学、自由电子、X 射线和物质波（原子）激光器等八种。

按运转方式划分，可分为：连续式运转激光器、单脉冲式运转激光器、重复频率式运转激光器、Q突变式运转激光器、波型（模式）可控式运转激光器等。

波型（模式）可控式运转激光器包括：单波型（选纵模、选横模）激光器 、稳频激光器、锁模激光器、变频激光器等。

按激励方式划分，可分为：光泵式激光器(泵浦灯激励和激光激励又分端面泵浦、侧面泵浦)、电激励式激光器、化学反应式激光器、热激励式激光器、和核能激励式激光器等。

按激光器输出的中心波长所属波段划分，又可分为：微波段激光器、远红外段激光器、中红外段激光器、近红外段激光器、可见光段激光器、紫外段激光器（近紫外、真空紫外，又有人分为紫外和深紫外）及X 射线段激光器等。

按谐振腔类型划分，又可分为：稳定腔激光器、临界腔激光器和非稳腔激光器等。

可视尺度的宏观谐振腔激光器(腔长在104~106μm 量级，如CO 2激光器、He –Ne 图1.1.1 固体激光器组成示意图 Scheme of Solid laser device constitute激光器、Ar +激光器、He –Cd 激光器等)；显微尺度的谐振腔激光器(激光器腔长在10~100μm 量级，如半导体激光器，其操作必须借助于显微镜进行)；介观尺寸的微腔激光器(micro-laser ，激光器腔长在1μm 量级，激光器腔长与激光波长可比拟，遵从于介观物理学规律，属于受限小量子系统)。

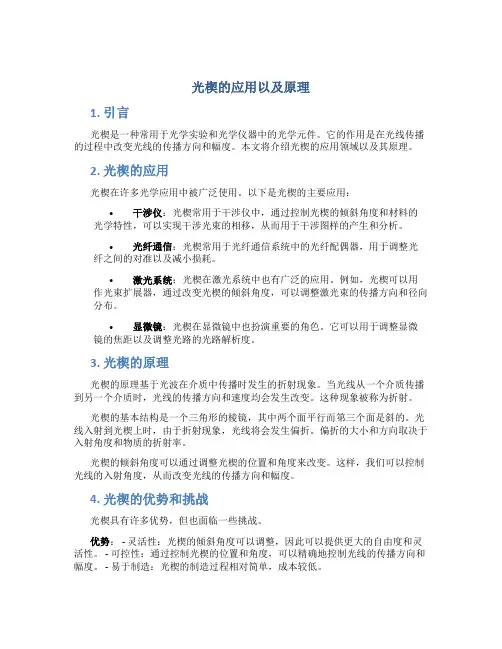

光楔的应用以及原理1. 引言光楔是一种常用于光学实验和光学仪器中的光学元件。

它的作用是在光线传播的过程中改变光线的传播方向和幅度。

本文将介绍光楔的应用领域以及其原理。

2. 光楔的应用光楔在许多光学应用中被广泛使用。

以下是光楔的主要应用：•干涉仪：光楔常用于干涉仪中，通过控制光楔的倾斜角度和材料的光学特性，可以实现干涉光束的相移，从而用于干涉图样的产生和分析。

•光纤通信：光楔常用于光纤通信系统中的光纤配偶器，用于调整光纤之间的对准以及减小损耗。

•激光系统：光楔在激光系统中也有广泛的应用。

例如，光楔可以用作光束扩展器，通过改变光楔的倾斜角度，可以调整激光束的传播方向和径向分布。

•显微镜：光楔在显微镜中也扮演重要的角色。

它可以用于调整显微镜的焦距以及调整光路的光路解析度。

3. 光楔的原理光楔的原理基于光波在介质中传播时发生的折射现象。

当光线从一个介质传播到另一个介质时，光线的传播方向和速度均会发生改变。

这种现象被称为折射。

光楔的基本结构是一个三角形的棱镜，其中两个面平行而第三个面是斜的。

光线入射到光楔上时，由于折射现象，光线将会发生偏折。

偏折的大小和方向取决于入射角度和物质的折射率。

光楔的倾斜角度可以通过调整光楔的位置和角度来改变。

这样，我们可以控制光线的入射角度，从而改变光线的传播方向和幅度。

4. 光楔的优势和挑战光楔具有许多优势，但也面临一些挑战。

优势： - 灵活性：光楔的倾斜角度可以调整，因此可以提供更大的自由度和灵活性。

- 可控性：通过控制光楔的位置和角度，可以精确地控制光线的传播方向和幅度。

- 易于制造：光楔的制造过程相对简单，成本较低。

挑战：- 折射损耗：由于折射现象，光线在经过光楔时会发生损耗。

- 稳定性：光楔的稳定性对于精确的光学实验和仪器非常重要，因此需要采取适当的措施来确保光楔的稳定性。

5. 总结光楔是一种常用的光学元件，具有广泛的应用领域。

通过控制光楔的位置和角度，可以实现光线的传播方向和幅度的调整，从而在光学实验和仪器中发挥重要作用。

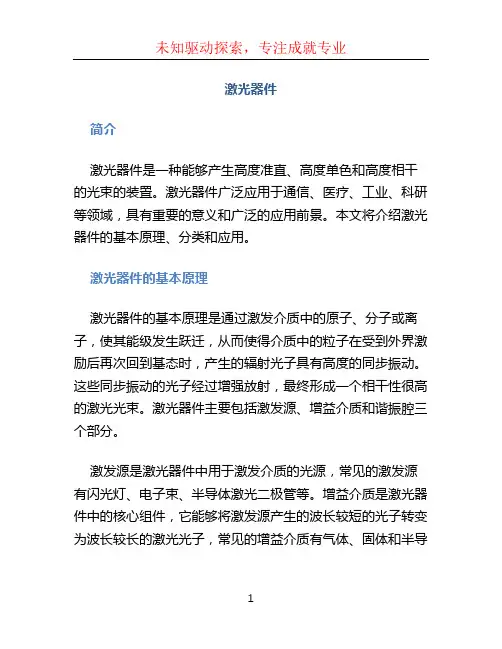

激光器件简介激光器件是一种能够产生高度准直、高度单色和高度相干的光束的装置。

激光器件广泛应用于通信、医疗、工业、科研等领域，具有重要的意义和广泛的应用前景。

本文将介绍激光器件的基本原理、分类和应用。

激光器件的基本原理激光器件的基本原理是通过激发介质中的原子、分子或离子，使其能级发生跃迁，从而使得介质中的粒子在受到外界激励后再次回到基态时，产生的辐射光子具有高度的同步振动。

这些同步振动的光子经过增强放射，最终形成一个相干性很高的激光光束。

激光器件主要包括激发源、增益介质和谐振腔三个部分。

激发源是激光器件中用于激发介质的光源，常见的激发源有闪光灯、电子束、半导体激光二极管等。

增益介质是激光器件中的核心组件，它能够将激发源产生的波长较短的光子转变为波长较长的激光光子，常见的增益介质有气体、固体和半导体等。

谐振腔是激光器件中的光学反射腔，用于增强激光的波长和方向一致性，使得光子能够形成高度相干的激光光束。

激光器件的分类激光器件根据其激发方式、增益介质和工作波长等因素的不同，可以分为多种不同类型。

1.激发方式分类激光器件根据激发方式的不同，可以分为光泵浦激光器和电泵浦激光器。

光泵浦激光器通过光源对增益介质进行激发，常见的有固体激光器、气体激光器等。

电泵浦激光器则是利用电流电离介质中的原子或分子，通过电子和电荷在介质中运动产生激发的电子态。

2.增益介质分类根据增益介质的不同，激光器件可以分为气体激光器、固体激光器和半导体激光器等。

气体激光器是利用气体中的原子或分子进行激发，常见的有二氧化碳激光器、氩离子激光器等。

固体激光器则是利用固体晶体或玻璃等材料中的原子或分子进行激发，常见的有Nd:YAG激光器、Nd:YLF激光器等。

半导体激光器则是利用半导体材料中的电子和空穴进行激发，常见的有激光二极管等。

3.工作波长分类根据工作波长的不同，激光器件可以分为红外激光器、可见光激光器和紫外激光器等。

红外激光器是工作波长在红外光波段的激光器件，常见的有二氧化碳激光器、半导体激光器等。

几种常用激光器的概述一、CO2激光器1、背景气体激光技术自61年问世以来，发展极为迅速，受到许多国家的极大重视。

特别是近两年，以二氧化碳为主体工作物质的分子气体激光器的进展更为神速，已成为气体激光器中最有发展前途的器件。

二氧化碳分子气体激光器不仅工作波长(10.6微米)在大气“窗口”，而且它正向连续波大功率和高效率器件迈进。

1961年，Pola-nyi指出了分子的受激振动能级之间获得粒子反转的可能性。

在1964年1月美国贝尔电话实验室的C.K.N.Pate 研制出第一支二氧化碳分子气体激光器，输出功率仅为1毫瓦，其效率为0.01%。

不到两年，现在该类器件的连续波输出功率高达1200瓦，其效率为17 %，电源激励脉冲输出功率为825瓦，采用Q开关技术已获得50千瓦的脉冲功率输出。

最近，有人认为，进一步提高现有的工艺水平，近期可以达到几千瓦的连续波功率输出和30~40% 的效率。

2、工作原理CO2激光器中，主要的工作物质由CO₂，氮气，氦气三种气体组成。

其中CO₂是产生激光辐射的气体、氮气及氦气为辅助性气体。

加入其中的氦，可以加速010能级热弛预过程，因此有利于激光能级100及020的抽空。

氮气加入主要在CO₂激光器中起能量传递作用，为CO₂激光上能级粒子数的积累与大功率高效率的激光输出起到强有力的作用。

CO₂分子激光跃迁能级图CO₂激光器的激发条件：放电管中，通常输入几十mA或几百mA的直流电流。

放电时，放电管中的混合气体内的氮分子由于受到电子的撞击而被激发起来。

这时受到激发的氮分子便和CO₂分子发生碰撞，N2分子把自己的能量传递给CO2分子，CO₂分子从低能级跃迁到高能级上形成粒子数反转发出激光。

3、特点二氧化碳分子气体激光器不但具有一般气体激光器的高度相干性和频率稳定性的特点,而且还具有另外三个独有的特点：（1）工作波长处于大气“窗口”，可用于多路远距离通讯和红外雷达。

（2）大功率和高效率( 目前，氩离子激光器最高连续波输出功率为100瓦，其效率为0.17 %，原子激光器的连续波输出功率一般为毫瓦极,其效率约为0.1%，而二氧化碳分子激光器连续波输出功率高达1200瓦,其效率为17%）。

光学器件与激光技术光学器件与激光技术在现代科技中扮演着重要的角色。

它们不仅在各个行业中发挥作用，也深刻地改变了人们的生活。

首先，让我们来了解一下光学器件。

光学器件是指用来控制、转换、放大或检测光信号的器件。

其中，最常见的光学器件之一就是镜片。

镜片可以通过反射或折射光线来实现光信号的控制。

它们广泛应用于望远镜、显微镜、摄影机等光学仪器中。

此外，光学器件还包括滤光片、光阑、光纤等。

它们在光学通信、医学诊断、光学测量等领域起到重要作用。

激光技术则是一种利用激光器产生高强度、高方向性、相干性极强的光束的技术。

激光技术的应用非常广泛，包括但不限于医疗美容、材料加工、信息存储等领域。

在医疗美容方面，激光技术被用来进行纹身去除、毛发去除等操作，取代了传统的手术方法，大大降低了患者的痛苦和创伤。

在材料加工方面，激光切割、激光焊接等技术已经成为现代工业中不可或缺的一部分。

在信息存储方面，激光光驱已经替代了传统的光盘，成为一种主流的存储介质。

除了各自的应用领域，光学器件与激光技术还有着千丝万缕的联系。

例如，激光器需要借助光学器件进行光束的整形、放大、定向等。

光学器件的制造和优化也离不开激光技术的支持。

这种联系不仅仅局限于实际应用中，更深层次的交叉融合也在不断推动光学器件与激光技术的发展。

在光学器件与激光技术的研究领域中，还存在着一些问题和挑战。

首先，光学器件的性能和稳定性一直是研究的热点和难点之一。

例如，高精度的光学镜片需要具备优秀的表面质量和抗污染能力，以保证光束在传输过程中的质量。

其次，激光技术在高功率激光器和超快激光器方面的应用也面临着一些困难。

高功率激光器需要解决散热、泵浦和光束整形等问题；超快激光器需要克服调谐范围有限、模式稳定性等方面的挑战。

为了应对这些问题和挑战，科学家们不断进行着相关研究。

他们探索着新的材料、设计新的结构，以提高光学器件的性能和稳定性。

此外，他们也在激光技术中引入新的概念和方法，改进现有技术，推动技术的发展和创新。

元器件科普之激光二极管的原理和应用1 、简述激光二极管是上世纪60年代发明的一种光源半导体激光器，又称镭射管(Laser Diode)。

LASER是取"Light Amplification by Stimulated Emission of Radiation（基于受激发射的光放大）"的首字母组成的缩写单词，通常简称为LD。

由于可产生波长及相位等性质完全一样的光，因此相干性高是其最大特点。

早期因只能够发出低光度的红光，被惠普买下专利后当作指示灯利用，呵呵。

如下是当前市面上最常见的激光二极管实物图及内部连接图：2 、工作原理可用下图（2）来简单说明激光二极管的发光原理：激光二极管中的P-N结由两个掺杂的砷化镓层形成。

它有两个平端结构，平行于一端镜像（高度反射面）和一个部分反射。

要发射的光的波长与连接处的长度正好相关。

当P-N结由外部电压源正向偏置时，电子通过结而移动，并像普通二极管那样重新组合。

当电子与空穴复合时，光子被释放。

这些光子撞击原子，导致更多的光子被释放。

随着正向偏置电流的增加，更多的电子进入耗尽区并导致更多的光子被发射。

最终，在耗尽区内随机漂移的一些光子垂直照射反射表面，从而沿着它们的原始路径反射回去。

反射的光子再次从结的另一端反射回来。

光子从一端到另一端的这种运动连续多次。

在光子运动过程中，由于雪崩效应，更多的原子会释放更多的光子。

这种反射和产生越来越多的光子的过程产生非常强烈的激光束。

在上面解释的发射过程中产生的每个光子与在能级，相位关系和频率上的其他光子相同。

因此，发射过程给出单一波长的激光束。

为了产生一束激光，必须使激光二极管的电流超过一定的阈值电平。

低于阈值水平的电流迫使二极管表现为LED，发出非相干光。

更简单来说，如下图所示，利用注入电流产生的光在2片镜片之间往返放大，直至激光振荡。

简单的说，激光二极管也可以说成是一个通过反射镜将光放大的发光LED。

3 、内部结构图下面我们就以当前市面上最常见这种激光二极管实物为例，说明一下激光二极管的大致构造情况：由上图可见，激光二极管LASER内包括四个部分：第一部分是激光发射部分(可用LD表示)，它的作用是发射激光；第二部分是光电二极管，是激光的接收反馈器(可用PD表示)，它的作用是接收、监测LD 发出的激光(当然，若不需监测LD的输出，PD部分则可不用)，此外这两个部分还要一个共用公共电极。
