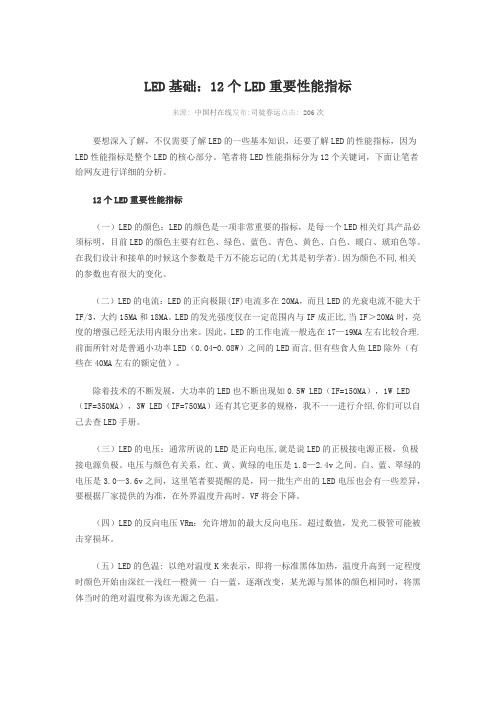

LED基础：12个LED重要性能指标来源:中国村在线发布:司徒春运点击: 206次要想深入了解，不仅需要了解LED的一些基本知识，还要了解LED的性能指标，因为LED性能指标是整个LED的核心部分。

笔者将LED性能指标分为12个关键词，下面让笔者给网友进行详细的分析。

12个LED重要性能指标（一）LED的颜色：LED的颜色是一项非常重要的指标，是每一个LED相关灯具产品必须标明，目前LED的颜色主要有红色、绿色、蓝色、青色、黄色、白色、暖白、琥珀色等。

在我们设计和接单的时候这个参数是千万不能忘记的(尤其是初学者).因为颜色不同,相关的参数也有很大的变化。

（二）LED的电流：LED的正向极限(IF)电流多在20MA，而且LED的光衰电流不能大于IF/3，大约15MA和18MA。

LED的发光强度仅在一定范围内与IF成正比,当IF＞20MA时，亮度的增强已经无法用内眼分出来。

因此，LED的工作电流一般选在17—19MA左右比较合理.前面所针对是普通小功率LED（0.04-0.08W）之间的LED而言,但有些食人鱼LED除外（有些在40MA左右的额定值）。

除着技术的不断发展，大功率的LED也不断出现如0.5W LED（IF=150MA），1W LED （IF=350MA），3W LED（IF=750MA）还有其它更多的规格，我不一一进行介绍,你们可以自己去查LED手册。

（三）LED的电压：通常所说的LED是正向电压,就是说LED的正极接电源正极，负极接电源负极。

电压与颜色有关系，红、黄、黄绿的电压是1.8—2.4v之间。

白、蓝、翠绿的电压是3.0—3.6v之间，这里笔者要提醒的是，同一批生产出的LED电压也会有一些差异，要根据厂家提供的为准，在外界温度升高时，VF将会下降。

（四）LED的反向电压VRm：允许增加的最大反向电压。

超过数值，发光二极管可能被击穿损坏。

（五）LED的色温: 以绝对温度K来表示，即将一标准黑体加热，温度升高到一定程度时颜色开始由深红—浅红—橙黄—白—蓝，逐渐改变，某光源与黑体的颜色相同时，将黑体当时的绝对温度称为该光源之色温。

led路灯检验标准_led路灯照明标准什么是LED路灯LED路灯是指用LED灯具制作的路灯，具有高效、安全、节能、环保、寿命长、响应速度快、显色指数高等独特优点，对城市照明节能具有十分重要的意义。

道路照明是城市照明的重要组成部分，传统的路灯常采用，高压钠灯360度发光，光损失大的缺点造成了能源的巨大浪费。

当前，全球的环境在日益恶化，各国都在发展清洁能源。

而随着国民经济的高速增长，我国能源供需矛盾日渐突出，电力供应开始存在着严重短缺的局面，节能是所急需解决的问题。

因此，开发新型高效、节能、寿命长、显色指数高、环保的LED路灯对城市照明节能具有十分重要的意义。

道路照明与人们生产生活密切相关，随着我国城市化进程的加快，LED路灯以定向发光、功率消耗低、驱动特性好、响应速度快、抗震能力高、使用寿命长、绿色环保等优势逐渐走入人们的视野、成为世界上最具有替代传统光源优势的新一代节能光源，因此，LED路灯将成为道路照明节能改造的最佳选择。

LED路灯优点1、本身的特性光的单向性，没有光的漫射，保证光照效率。

2、LED路灯有独特的二次光学设计，将LED路灯的光照射到所需照明的区域，进一步提高了光照效率，以达到节能目的。

3、LED的已达110-130lm/W，而且还有很大的发展空间，理论值达360lm/W。

而高压钠灯的发光效率是随功率增加才有所增加，因此，总体光效LED路灯比高压钠灯强；（这个总体光效是理论上的，实际上250W以上高压钠灯的光效高于LED灯）。

4、LED路灯的光显色性比高压钠灯高许多，高压钠灯显色指数只有23左右，而LED路灯显色指数达到75以上，从视觉心理角度考虑，达到同等亮度，LED路灯的光照度平均可以比高压钠灯降低20%以上。

5、光衰小，一年的光衰不到3%，使用10年仍达到道路要求，而高压钠灯光衰大，一年左右已经下降30%以上，因此，LED路灯在使用功率的设计上可以比高压钠灯低。

LED投光灯的参数和特征文章简介：一、LED投光灯基本定义：LED投光灯又叫投射灯、射灯、泛光灯等等，主要用来做建筑装饰照明之用目前尚没有达到功能照明之用，其外型有圆的也有方的，因为一般都得要考虑散热的原因，故而其外形与传统的投光灯还是有一些区别。

二、LED投光灯基本参数：目前市面上常用的LED投光灯基本上是选用1W大功率L本文关键词：景观照明技术应用行业芯片景观照明控制颜色LED技术LED设计一、LED投光灯基本定义：LED投光灯又叫投射灯、射灯、泛光灯等等，主要用来做建筑装饰照明之用(目前尚没有达到功能照明之用)，其外型有圆的也有方的，因为一般都得要考虑散热的原因，故而其外形与传统的投光灯还是有一些区别。

二、LED投光灯基本参数：目前市面上常用的LED投光灯基本上是选用1W大功率LED管(每个LED管会带有一个由PMMA制成的高光效透镜，其主要功用是二次分配LED管发出的光)，也有少数公司因为散热技术处理得好，而选用了3W甚至更高功率的LED管，目前，我所了解到的大概有1W、3W、8W、12W、18W、36W等几种功率形式，因为都得考虑到一个散热因素，故而每个大功率LED投光灯都会配有一个散热装置(常用的为铝制)，散热装置的大小取决于LED 管功率的大小，这或多或少也给LED投光灯的外形设计带来了些许不便，纵观整个行业，受价格、光效及全民认知度等多方面因素的影响，大功率LED投光灯的应用并不太广，但这种状况正在慢慢改变，国内已有很多工程(如珠江两岸亮化、厦门中山路亮化工程等)应用了大功率LED投光灯。

三、LED投光灯控制形式：LED投光灯有外控和内控两种控制方式，内控无需外接控制器可以内置多种变化模式(最多可达六种)，而外控则要配置外控控制器方可实现颜色变化，目前市面上的应用还是以外控居多。

四、主要的应用场合及可实现的效果：LED投光灯通过内置微芯片的控制，在小型工程应用场合中，可无控制器使用，能实现渐变、跳变、色彩闪烁、随机闪烁、渐变交替等动态效果，也可以通过DMX 的控制，实现追逐、扫描等效果。

led显示屏计算方法|led电子显示屏功率计算|led电源计算方法|led显示屏计算方法大全led显示屏计算方法|led电子显示屏功率计算|led电源计算方法|led显示屏计算方法大全1、点间距计算方法：每个像素点到每一个相邻像素点之间的中心距离；每个像素点可以是一颗LED灯[如：PH10(1R)]、两颗LED灯[如：PH16(2R)]、三颗led灯[如：PH16(2R1G1B)],P16的点间距为：16MM; P20的点间距为：20MM; P12的点间距为：12MM...2、长度和高度计算方法：点间距×点数=长/高如：PH16长度=16点×1.6㎝=25.6㎝高度=8点×1.6㎝=12.8㎝PH10长度=32点×1.0㎝=32㎝高度=16点×1.0㎝=16㎝3、屏体使用模组数计算方法：总面积÷模组长度÷模组高度=使用模组数如：10个平方的PH16户外单色led显示屏使用模组数等于：10平方米÷0.256米÷0.128米=305.17678≈305个更加精确的计算方法：长度使用模组数×高度使用模组数=使用模组总数如：长5米、高2米的PH16单色led显示屏使用模组数：长使用模组数=5米÷0.256米=19.53125≈20个高使用模组数=2米÷0.128米=15.625≈16个使用模组总数目=20个×16个=320个4.LED显示屏可视距离的计算方法：RGB颜色混合距离三色混合成为单一颜色的距离：LED全彩屏视距=像素点间距(mm)×500/1000最小的观看距离能显示平滑图像的距离：LED显示屏可视距离=像素点间距(mm) ×1000/1000最合适的观看距离观看者能看到高度清晰画面的距离：LED显示屏最佳视距=像素点间距(mm) ×3000/1000最远的观看距离：LED显示屏最远视距=屏幕高度（米）×30（倍）5.LED显示屏扫描方式计算方法：扫描方式：在一定的显示区域内，同时点亮的行数与整个区域行数的比例。

大功率LED 的驱动电路设计（PT4115应用）摘要：LED （light emitting diode ）即发光二极管，是一种用途非常广泛的固体发光光源，一种可以将电能转化为光能的电子器件。

由于LED 具有节能、环保、使用寿命非常长，LED 元件的体积非常小，LED 的发出的光线能量集中度很高，LED 的发光指向性非常强，LED 使用低压直流电即可驱动，显色性高（不会对人的眼睛造成伤害）等优点，LED 被广泛应用在背光源、照明、电子设备、显示屏、汽车等五大领域。

而且随着LED 研发技术的不断突破，高亮度、超高亮度、大功率的LED 相继问世，特别是白光LED 的发光效率已经超过了常用的白炽灯，正朝着常照明应用的方向发展，大有取代传统的白炽灯甚至节能灯的趋势。

本论文主要介绍采用恒流驱动方式实现驱动电路，并且提出一种基于恒流驱动芯片PT4115的高效率的大功率LED 恒流驱动解决方案。

该种驱动电路简单、高效、成本低，适合当今太阳能产品的市场化发展。

关键词：大功率LED ；驱动电路；恒流驱动芯片PT4115一、LED 主要性能指标：1）LED 的颜色：目前LED 的颜色主要有红色,绿色,蓝色,青色,黄色,白色,暖白,琥珀色等其它的颜色；2）LED 的电流：一般小功率的LED 的正向极限电流多在20mA 。

但大功率LED 的功率至少在1W 以上，目前比较常见的有1W 、3W 、5W 、8W 和10W 。

1W LED 的额定电流为350mA,3W LED 的750mA 。

3）LED 的正向电压：LED 的正极接电源正极,负极接电源负极。

一般1W 的大功率LED 的正向电压为3.5V~3.8V 。

4）LED 的反向电压：所允许加的最大反向电压。

超过此值，发光二极管可能被击穿损坏 LED 发光强度：光源在给定方向的单位立体角中发射的光通量定义为光源在该方向的(发)光强(度)，单位为坎德拉（cd ）。

5）LED 光通量：光源在单位时间内发射出的光量称为光源的发光通量。

大功率LED芯片的封装（共晶焊）及倒装芯片（flip chip）美国GREE公司的1W大功率芯片（L型电极），它的上下各有一个电极。

其碳化硅（SiC）衬底的底层首先镀一层金属，如金锡合金（一般做芯片的厂家已镀好），然后在热沉上也同样镀一层金锡合金。

将LED芯片底座上的金属和热沉上的金属熔合在一起，称为共晶焊接，如图1所示。

对于这种封装方式，一定要注意当led芯片与热沉一起加热时，二者接触要好，最好二者之间加有一定压力，而且二者接触面一定要受力均匀，两面平衡。

控制好金和锡的比例，这样焊接效果才好。

这种方法做出来的LED的热阻较小、散热较好、光效较高。

这种封装方式是上、下两面输入电流。

如果与热沉相连的一极是与热沉直接导电的，则热沉也成为一个电极。

因此连接热沉与散热片时要注意绝缘，而且需要使用导热胶把热沉与散热片粘连好。

使用这种LED要测试热沉是否与其接触的一极是零电阻，若为零电阻则是相通的，故与热沉相连加装散热片时要注意与散热片绝缘。

共晶点加热温度也称为共晶点。

温度的多少要根据金和锡的比例来定：·AuSn（金80%，锡20%）：共晶点为282℃，加热时间控制在几秒钟之内。

·AuSn（金10%，锡90%）：共晶点为217℃，加热时间控制在几秒钟之内。

·AgSn（银3.5%，锡96.5%）：共晶点为232℃，加热时间控制在几秒钟之内。

1、倒装（Flip chip）1998年Lumileds公司封装出世界上第一个大功率LED（1W LUXOEN器件），使LED器件从以前的指示灯应用变成可以替代传统照明的新型固体光源，引发了人类历史上继白炽灯发明以来的又一场照明革命。

1WLUXOEN器件使LED的功率从几十毫瓦一跃超过1000毫瓦，单个器件的光通量也从不到1个lm飞跃达到十几个lm。

大功率LED 由于芯片的功率密度很高，器件的设计者和制造者必须在结构和材料等方面对器件的热系统进行优化设计。
