建筑结构用耐火钢板

  • 格式：pdf
  • 大小：197.26 KB
  • 文档页数：7

建筑结构用耐火钢板1范围本标准规定了建筑结构用耐火钢板的术语和定义、牌号表示方法、订货内容、尺寸、外形、重量及允许偏差、技术要求、试验方法、检验规则、包装、标志及质量证明书。

本标准适用于建筑结构用具有耐火性能的厚度不大于100mm的钢板。

2规范性引用文件下列文件中的条款通过本标准的引用而成为本标准的条款。

凡是注日期的引用文件，仅注日期的版本适用于本标准。

凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本标准。

GB/T222钢的成品化学成分允许偏差GB/T223.3钢铁和合金化学分析方法二安替比林甲烷钼酸重量法测定磷量GB/T223.5钢铁酸溶硅和全硅含量的测定还原硅钼酸盐分光光度法GB/T223.9钢铁及合金铝含量的测定铬天青S分光光度法GB/T223.11钢铁及合金铬含量的测定可视滴定或电位滴定法GB/T223.12钢铁及合金化学分析方法碳酸钠分离-二苯碳基二肼光度法测定铬量GB/T223.14钢铁及合金化学分析方法钽试剂萃取光度法测定钒含量GB/T223.17钢铁和合金化学分析方法二安替比林甲烷光度法测定钛量GB/T223.26钢铁和合金钼含量的测定硫氰酸盐分光光度法GB/T223.40钢铁和合金铌含量的测定氯磺酚S分光光度法GB/T223.58钢铁及其合金化学分析方法亚砷酸钠-亚硝酸钠滴定法测定锰量GB/T223.59钢铁及合金磷含量的测定铋磷钼蓝分光光度法和锑磷钼蓝分光光度法GB/T223.60钢铁及合金化学分析方法高氯酸脱水重量法测定硅含量GB/T223.61钢铁及其合金化学分析方法磷钼酸盐容量法测定磷量GB/T223.62钢铁及其合金化学分析方法乙酸丁酯萃取光度法测定磷含量GB/T223.63钢铁及其合金化学分析方法高碘酸钠（钾）光度法测定锰含量GB/T223.64钢铁及合金锰含量的测定火焰原子吸收光谱法GB/T223.67钢铁及合金硫含量的测定次甲基蓝分光光度法GB/T223.68钢铁及合金化学分析方法管式炉内燃烧后碘酸钾滴定法测定硫含量GB/T223.69钢铁及合金碳含量的测定管式炉内燃烧后气体容量法GB/T223.71钢铁及合金化学分析方法管式炉内燃烧后重量法测定碳含量GB/T223.72钢铁及合金硫含量的测定重量法GB/T223.76钢铁及合金化学分析方法火焰原子吸收光谱法测定钒量GB/T223.84钢铁及合金钛含量的测定二安替比林甲烷分光光度法GB/T223.85钢铁和合金硫含量的测定感应炉燃烧后的红外吸收法GB/T223.86钢铁和合金总硫含量的测定感应炉燃烧后的红外吸收法GB/T228.1金属材料拉伸试验第1部分：室温试验方法GB/T228.2金属材料拉伸试验第2部分：高温试验方法GB/T229金属材料夏比摆锤冲击试验方法GB/T232金属材料弯曲试验方法GB/T247钢板和钢带包装、标志及质量证明书的一般规定GB/T709热轧钢板和钢带的尺寸、外形、重量及允许偏差GB/T2970厚钢板超声检验方法GB/T2975钢及钢产品力学性能试验取样位置及试样制备GB/T4336碳素钢和中低合金钢多元素含量的测定火花放电原子发射光谱法（常规法）GB/T5313厚度方向性能钢板GB/T14977热轧钢板表面质量的一般要求GB/T17505钢及钢产品交货一般技术要求GB/T20066钢和铁化学成分测定用试样的取样和制样方法GB/T20123钢铁总碳硫含量的测定高频感应炉燃烧后红外吸收法（常规方法）CB/T20125低合金钢多元素含量的测定电感耦合等离子体发射光谱法GB/T22368低合金钢多元素含量的测定辉光放电原子发射光谱法（常规法）YB/T081冶金技术标准的数值修约与检测数据的判定原则3牌号表示方法钢的牌号由代表“屈”字汉语拼音的字头、屈服强度下限值、“耐火”英文字头、质量等级符号四个部分组成。

例如：Q420FRD。

其中：Q—“屈”字汉语拼音的首字母；420—标准规定的屈服强度下限值，单位MPa；FR—“耐火”英文字头；D—质量等级为D级。

当要求钢板具有厚度方向性能时，则在上述规定的牌号后加上代表厚度方向（Z向）性能级别的符号，例如：Q420FRDZ25。

4订货内容按本标准订货的合同或订单应包括下列内容：a）产品名称；b）本标准编号；c）牌号；d）尺寸、外形及精度要求；e）交货状态；f）重量；g）特殊要求。

5尺寸、外形、重量及允许偏差5.1钢板的尺寸、外形、重量及允许偏差应符合GB/T709的规定，其中厚度负偏差不超过-0.3mm；不平度不大于3mm/m。

5.2经供需双方协议，可供应其他尺寸、外形及允许偏差要求的钢板。

6技术要求6.1牌号和化学成分6.1.1钢的牌号和化学成分（熔炼分析）应符合表1的规定，如需方对化学成分有特殊要求，应在订货时协商。

表1牌号及化学成分（熔炼分析）牌号质量等级化学成分（质量分数）/%C Si Mn P S Mo Nb Cr V Ti Als不大于不小于Q345FR B、C0.120.55 1.600.0150.0050.300.100.750.150.050.015D、EQ390FRC0.120.55 1.600.0150.0050.300.100.750.150.050.015D、EQ420FRC0.120.55 1.600.0150.0050.300.100.750.150.050.015D、EQ460FRC0.120.55 1.600.0150.0050.300.100.750.150.050.015D、E6.1.2可用全铝含量代替酸溶铝含量，全铝含量应不小于0.020%。

6.1.3为改善钢板的性能，可添加表1之外的其他微量合金元素。

6.1.4Z向钢的化学成分除应符合表1规定外，还应符合GB/T5313的规定。

6.1.5各牌号钢的焊接裂纹敏感性指数（Pcm）应符合表2的规定，经供需双方协商，可用碳当量（CEV）代替焊接裂纹敏感性指数（Pcm）。

表2碳当量牌号规定厚度下的碳当量（CEV）（质量分数）/%规定厚度下的裂纹敏感性指数Pcm（质量分数）/%≤63mm＞63mm~100mm≤100mmQ345FR≤0.42≤0.44≤0.20Q390FR≤0.42≤0.44≤0.20Q420FR≤0.44≤0.46≤0.20Q460FR≤0.44≤0.46≤0.20注1：碳当量计算公式：CEV(%)=C+Mn/6+(Cr+Mo+V)/5+(Cu+Ni)/15。

注2：焊接裂纹敏感性指数计算公式：Pcm=C+Si/30+(Mn+Cu+Cr)/20+Mo/15+Ni/60+V/10+5B。

6.1.6钢板的化学成分允许偏差值应符合GB/T222的规定。

6.2冶炼方法钢由转炉或电炉冶炼，并应经炉外精炼。

除非需方有特殊要求并在合同中注明，冶炼方法由供方选择。

6.3交货状态钢板以TMCP或TMCP+回火状态交货。

6.4力学性能及工艺性能6.4.1钢板室温力学性能及工艺性能应符合表3和表4的规定。

表3钢板的力学性能牌号质量等级拉伸性能a,b,c V型冲击试验b 以下厚度（mm）上屈服强度ReH/(N/mm2)抗拉强度Rm/(N/mm2)断后伸长率A/%屈强比ReL/Rm试验温度/℃吸收能量KV2/J ≤16＞16~63＞63~100Q355FR B≥355355~475345~465≥490≥22≤0.8320≥100 C0D-20E-40Q390FR C≥390390~510380~500≥490≥20≤0.85≥100 D-20E-40Q420FR C≥420420~550410~540≥520≥19≤0.85≥100 D-20E-40Q460FR C≥460460~600450~590≥550≥17≤0.85≥100 D-20E-40a当屈服不明显时，可测量Rp0.2代替下屈服强度。

b拉伸取横向试样、冲击试验取纵向试样。

c厚度不大于12mm钢材，可不作屈强比。

表4钢板的工艺性能钢板厚度180°弯曲试验D=弯曲压头直径，a=试样厚度≤16mm D=2a＞16mm D=3aa弯曲试验取横向样。

6.4.2经供需双方协议并注明取样批次，可做钢板的高温力学性能试验。

钢板的高温力学性能应符合表5的规定。

表5钢板的高温力学性能牌号600℃规定塑性延伸强度Rp0.2/(MPa)厚度≤63mm厚度＞63mm~100mmQ355FR≥237≥230Q390FR≥265≥258Q420FR≥285≥278Q460FR≥307≥3006.4.3经供需双方协议并注明取样批次，可做钢板的模拟多次火灾力学性能试验。

钢板的模拟多次火灾力学性能参见附录A(资料性附录）6.4.4厚度不小于6mm的钢板应做冲击试验，冲击试样尺寸取10mm×10mm×55mm标准试样；当钢板厚度不足以制取标准试样时，应采用10mm×7.5mm×55mm或10mm×5mm×55mm小尺寸试样，冲击吸收能量应分别为不小于表3规定值的75%或50%，优先采用大尺寸试样。

6.4.5钢板的冲击试验结果按一组3个试样的算术平均值进行计算，允许其中1个实验值低于规定值，但不应低于规定值的70%，否则，应从同一抽样产品上再取3个试样进行试验，先后6个试样试验结果的算术平均值不低于规定值，允许有2个试样的试验结果低于规定值，但其中低于规定值70%的试样只允许有一个。

6.4.6Z向钢厚度方向断面收缩率应符合GB/T5313的规定。

6.5表面质量6.5.1钢板表面不允许存在裂纹、气泡、结疤、折叠和夹杂等对使用有害的缺陷。

钢板不得有目视可见的分层。

6.5.2钢板表面允许存在不妨碍检查表面缺陷的薄层氧化铁皮或锈蚀，或由于压入氧化铁皮脱落所引起的不显著粗糙、压痕等其他局部缺陷，但深度应不大于钢板的厚度公差之半，并应保证钢板的最小厚度。

6.5.3钢板表面缺陷允许修磨清除，修磨处应平滑无棱角，并应保证钢板的最小厚度。

6.5.4经供需双方协商，并在合同中注明，表面质量可按GB/T14977的规定。

6.6超声波检验厚度方向性能钢板应逐张进行超声波检验，并应符合GB/T2970的规定，其合格级别应在协议或合同中明确。

6.7特殊要求经供需双方协议，需方可提出其他特殊技术要求。

7试验方法7.1化学成分试验方法钢的化学成分试验一般按GB/T223、GB/T4336、GB/T20123、GB/T20125、GB/T22368或通用的化学分析方法进行，仲裁时按照GB/T223、GB/T4336、GB/T20123、GB/T20125、GB/T22368的规定进行。

7.2检验项目、取样数量、取样方法和试验方法每批钢板的检验项目、取样数量、取样方法和试验方法应符合表6的规定。

合集下载

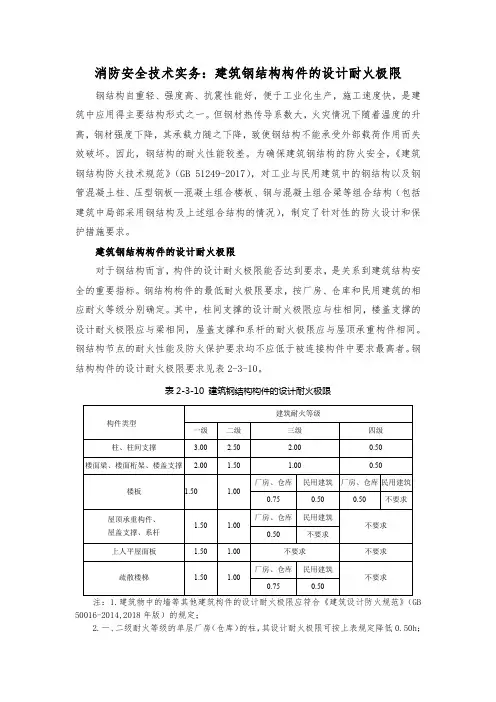

消防安全技术实务：建筑钢结构构件的设计耐火极限

消防安全技术实务：建筑钢结构构件的设计耐火极限

消防安全技术实务：建筑钢结构构件的设计耐火极限
钢结构自重轻、强度高、抗震性能好，便于工业化生产，施工速度快，是建筑中应用得主要结构形式之一。

但钢材热传导系数大，火灾情况下随着温度的升高，钢材强度下降，其承载力随之下降，致使钢结构不能承受外部载荷作用而失效破坏。

因此，钢结构的耐火性能较差。

为确保建筑钢结构的防火安全，《建筑钢结构防火技术规范》（GB 51249-2017），对工业与民用建筑中的钢结构以及钢管混凝土柱、压型钢板—混凝土组合楼板、钢与混凝土组合梁等组合结构（包括建筑中局部采用钢结构及上述组合结构的情况），制定了针对性的防火设计和保护措施要求。

建筑钢结构构件的设计耐火极限
对于钢结构而言，构件的设计耐火极限能否达到要求，是关系到建筑结构安全的重要指标。

钢结构构件的最低耐火极限要求，按厂房、仓库和民用建筑的相应耐火等级分别确定。

其中，柱间支撑的设计耐火极限应与柱相同，楼盖支撑的设计耐火极限应与梁相同，屋盖支撑和系杆的耐火极限应与屋顶承重构件相同。

钢结构节点的耐火性能及防火保护要求均不应低于被连接构件中要求最高者。

钢结构构件的设计耐火极限要求见表2-3-10。

表2-3-10 建筑钢结构构件的设计耐火极限
注：1.建筑物中的墙等其他建筑构件的设计耐火极限应符合《建筑设计防火规范》（GB 50016-2014,2018年版）的规定；
2.一、二级耐火等级的单层厂房（仓库）的柱，其设计耐火极限可按上表规定降低0.50h；
3.一级耐火等级的单层、多层厂房（仓库）设置自动喷水灭火系统时，其屋顶承重构件的设计耐火极限可按上表规定降低0.50h；
4.吊车梁的设计耐火极限不应低于上表中梁的设计耐火极限。

Q460qENH桥梁钢板规格,Q460qENH钢板切割,Q460qENH耐候桥梁板

Q460qENH桥梁钢板规格,Q460qENH钢板切割,Q460qENH耐候桥梁板

Q460qENH桥梁钢板规格，Q460qENH钢板切割，Q460qNHE耐候桥梁板Q460qENH是桥梁钢板Q460qENH钢板是桥梁用耐大气腐蚀钢板，牌号首字母Q表达钢板屈服，数字460表达钢板屈服值为460Mpa，后面的q表达桥梁用钢板，E表示钢板的级别为-40°冲击，牌号最后的NH则表达钢板为耐大气腐蚀的意思。

耐候钢特点指具有保护锈层耐大气腐蚀，可用于制造车辆、桥梁、塔架、集装箱等钢结构的低合金结构钢。

与普碳钢相比，互益耐候钢在大气中具有更优良的抗蚀性能。

与不锈钢相比，耐候钢只有微量的合金元素，诸如磷、铜、铬、镍、钼、铌、钒、钛等，合金元素总量仅占百分之几，而不像不锈钢那样，达到百分之十几，因此价格较为低廉。

Q460qENH桥梁钢板库存：#舞阳孙凡#Q460qENH钢板化学成分分析Q460qENH钢板碳含量C：≤0.11Q460qENH硅含量Si：≤0.55Q460qENH钢板锰含量Mn：1.00-1.70Q460qENH钢板磷含量P：≤0.025Q460qENH钢板硫含量S：≤0.02Q460qENH钢板铬含量Cr：≤0.5Q460qENH钢板镍含量Ni：≤0.3Q460qENH钢板桥梁钢用于架造铁路、公路桥梁、跨海大桥用钢板，具有良好的焊接性能和低的缺口敏感性。

Q460qENH桥梁钢板规格：Q460qENH 10*2500*12000Q460qENH 12*2500*12000Q460qENH 15*2500*12000Q460qENH 18*2500*12000Q460qENH 20*2500*12000Q460qENH 30*2500*12000Q460qENH钢板切割，Q460qENH钢板数控切割，Q460qENH钢板等离子切割，Q460qENH钢板激光切割。

冷轧钢板耐火时间

冷轧钢板耐火时间

冷轧钢板耐火时间冷轧钢板是一种重要的建筑材料，其特点是具有较好的抗腐蚀性能和耐火性能。

在建筑工程中，冷轧钢板主要用于制作耐火隔墙、耐火门及耐火通道等结构，以提高建筑物的耐火等级，并保护人身财产的安全。

本文将详细介绍冷轧钢板的耐火时间的定义与测试方法，以及一些提高冷轧钢板耐火时间的技术措施。

一、耐火时间的定义和测试方法1. 耐火时间的定义耐火时间是指在一定条件下，材料在受到火灾热辐射后，能够保持其结构完整、功能正常的时间。

在建筑工程中，冷轧钢板的耐火时间是指在遭受火灾热辐射后，能够保持其强度、形状和功能等基本性能的时间。

2. 耐火时间的测试方法（1）耐火时间的测试方法主要有实验室试验和现场试验两种方法。

实验室试验主要通过对冷轧钢板在规定的温度、时间和荷载条件下进行加热，观察并记录其耐火性能的变化。

这种方法具有可控性和重复性好的优点，但与实际使用场景存在一定差异。

现场试验是指在建筑物实际使用条件下，对冷轧钢板进行火灾模拟试验，观察其耐火性能。

这种方法更贴近实际使用环境，但测试条件难以完全控制，测试结果可能存在一定的误差。

二、提高冷轧钢板耐火时间的技术措施1. 钢板材料的选择冷轧钢板材料的选择是提高其耐火时间的关键因素。

一般来说，使用耐高温、耐腐蚀的材料能够提高钢板的耐火时间。

目前市场上常见的冷轧钢板材料包括镀锌钢板、不锈钢板和防火涂料处理钢板等。

2. 钢板的表面处理冷轧钢板的表面处理是提高其耐火时间的重要环节。

在钢板表面进行防火涂料处理，能够有效阻隔外界热辐射和氧气的侵蚀，减缓钢板的加热速度，提高其耐火性能。

3. 结构设计与施工合理的结构设计和施工方式也能够提高冷轧钢板的耐火时间。

例如，在冷轧钢板与其他建筑材料之间设置隔热层或隔离层，降低火灾蔓延速度；在冷轧钢板表面覆盖保护层或隔热层，减缓火灾对钢板的加热速度等。

4. 防火通道的设置在冷轧钢板建筑中，设置防火通道能够有效隔离火灾蔓延，减少对钢板的热辐射，提高其耐火时间。

聚苯乙烯彩钢板防火等级

聚苯乙烯彩钢板防火等级

聚苯乙烯彩钢板防火等级聚苯乙烯彩钢板是一种常见的建筑材料，广泛应用于建筑立面、屋面和墙体等领域。

作为一种用于建筑构件的新型材料，聚苯乙烯彩钢板具有优异的性能和广泛的应用前景。

然而，由于其化学性质和热分解特性，聚苯乙烯彩钢板的防火等级备受关注。

如何评定聚苯乙烯彩钢板的防火等级？防火等级是衡量材料耐火性能的标准之一，通常采用国家标准进行评定。

目前，中国国家标准将聚苯乙烯彩钢板的防火等级划分为四个等级，即防火等级A1、A2、B1和B2。

•防火等级A1表示无燃烧性，属于非可燃材料，具有最高的防火等级；•防火等级A2表示不易燃烧，具有较高的防火等级；•防火等级B1表示难燃性，具有一定的防火性能；•防火等级B2表示可燃性，防火性能较差。

聚苯乙烯彩钢板的防火性能聚苯乙烯彩钢板作为建筑材料，具有以下特点和性能：1.优异的耐候性：聚苯乙烯彩钢板具有极佳的耐候性和抗腐蚀性，不易受到自然环境的影响。

2.轻质高强：聚苯乙烯彩钢板具有轻质高强的特点，其重量远远轻于传统的建筑材料，能够减轻建筑物自身的重量，提高整体结构的稳定性。

3.优良的隔热性能：聚苯乙烯彩钢板作为隔热材料，具有优异的隔热性能，能够有效降低建筑物的能耗，提高舒适度。

然而，聚苯乙烯彩钢板的防火性能较差，容易燃烧和释放有害物质，给人身安全和财产造成严重威胁。

因此，在实际应用中，需要采取相应的防火措施，保障建筑物的安全。

强化聚苯乙烯彩钢板的防火性能为了增强聚苯乙烯彩钢板的防火性能，可以采取以下措施：1.添加阻燃剂：通过添加阻燃剂来改善聚苯乙烯彩钢板的防火性能，阻止火焰的蔓延。

2.加强外保护：在彩钢板表面涂覆一层防火涂料或保温材料，有效隔离火焰和彩钢板之间的接触。

3.设计合理的防火系统：在建筑设计中，合理规划防火隔离带、防火墙等防火系统，提高建筑物整体的防火性能。

4.增加防火层：在彩钢板内部加入一层防火隔离层，有效提升彩钢板的防火等级。

结论聚苯乙烯彩钢板作为一种常见的建筑材料，在实际应用中需注意其防火性能。
