当前位置：文档之家 › _塔吊四桩基础

_塔吊四桩基础

  • 格式：docx
  • 大小：34.47 KB
  • 文档页数：7

塔吊四桩基础的计算书依据《塔式起重机混凝土基础工程技术规程》(JGJ/T 187-2019)。

一. 参数信息本计算书依据塔吊规范JGJ187进行验算。

二. 荷载计算1. 自重荷载及起重荷载1) 塔机自重标准值F k1=660.8kN2) 基础以及覆土自重标准值G k=4×4×0.80×25=320kN3) 起重荷载标准值F qk=60kN2. 风荷载计算1) 工作状态下塔机塔身截面对角线方向所受风荷载标准值a. 塔机所受风均布线荷载标准值 (Wo=0.2kN/m2)W k=0.8×0.7×1.95×1.54×0.2=0.34kN/m2q sk=1.2×0.34×0.35×1.83=0.26kN/mb. 塔机所受风荷载水平合力标准值F vk=q sk×H=0.26×100.00=25.85kNc. 基础顶面风荷载产生的力矩标准值M sk=0.5F vk×H=0.5×25.85×100.00=1292.54kN.m2) 非工作状态下塔机塔身截面对角线方向所受风荷载标准值a. 塔机所受风均布线荷载标准值 (本地区 Wo=0.35kN/m2) W k=0.8×0.7×1.95×1.54×0.35=0.59kN/m2q sk=1.2×0.59×0.35×1.83=0.45kN/mb. 塔机所受风荷载水平合力标准值F vk=q sk×H=0.45×100.00=45.24kNc. 基础顶面风荷载产生的力矩标准值M sk=0.5F vk×H=0.5×45.24×100.00=2261.94kN.m3. 塔机的倾覆力矩工作状态下，标准组合的倾覆力矩标准值M k=-387+0.9×(800+1292.54)=1496.29kN.m非工作状态下，标准组合的倾覆力矩标准值M k=387+2261.94=2648.94kN.m三. 桩竖向力计算非工作状态下：Q k=(F k+G k)/n=(660.8+320.00)/4=245.20kNQ kmax=(F k+G k)/n+(M k+F vk×h)/L=(660.8+320)/4+Abs(2648.94+45.24×0.80)/3.89=935.73kNQ kmin=(F k+G k-F lk)/n-(M k+F vk×h)/L=(660.8+320-0)/4-Abs(2648.94+45.24×0.80)/3.89=-445.33kN工作状态下：Q k=(F k+G k+F qk)/n=(720.8+320.00)/4=260.20kNQ kmax=(F k+G k+F qk)/n+(M k+F vk×h)/L=(720.8+320)/4+Abs(1496.29+25.85×0.80)/3.89=650.32kNQ kmin=(F k+G k+F qk-F lk)/n-(M k+F vk×h)/L=(720.8+320-0)/4-Abs(1496.29+25.85×0.80)/3.89=-129.92kN四. 承台受弯计算1. 荷载计算不计承台自重及其上土重，第i桩的竖向力反力设计值：工作状态下：最大压力 N i=1.35×(F k+F qk)/n+1.35×(M k+F vk×h)/L=1.35×(720.8)/4+1.35×(1496.29+25.85×0.80)/3.89=769.93kN 最大拔力 N i=1.35×(F k+F qk)/n-1.35×(M k+F vk×h)/L=1.35×(720.8)/4-1.35×(1496.29+25.85×0.80)/3.89=-283.39kN 非工作状态下：最大压力 N i=1.35×F k/n+1.35×(M k+F vk×h)/L=1.35×660.8/4+1.35×(2648.94+45.24×0.80)/3.89=1155.24kN 最大拔力 N i=1.35×F k/n-1.35×(M k+F vk×h)/L=1.35×660.8/4-1.35×(2648.94+45.24×0.80)/3.89=-709.20kN 2. 弯矩的计算依据《塔式起重机混凝土基础工程技术规程》第6.4.2条其中 M x,M y1──计算截面处XY方向的弯矩设计值(kN.m)；x i,y i──单桩相对承台中心轴的XY方向距离(m)；N i──不计承台自重及其上土重，第i桩的竖向反力设计值(kN)。

由于非工作状态下，承台正弯矩最大：M x=M y=2×1155.24×0.46=1062.82kN.m承台最大负弯矩:M x=M y=2×-709.20×0.46=-652.46kN.m3. 配筋计算根据《混凝土结构设计规范》GB50010-2010第6.2.10条式中α1──系数，当混凝土强度不超过C50时，α1取为1.0,当混凝土强度等级为C80时，α1取为0.94,期间按线性内插法确定；f c──混凝土抗压强度设计值；h0──承台的计算高度；f y──钢筋受拉强度设计值，f y=360N/mm2。

底部配筋计算:αs=1062.82×106/(1.000×14.300×4000.000×7502)=0.033032η=1-(1-2×0.033032)0.5=0.033597γs=1-0.033597/2=0.983202A s=1062.82×106/(0.983202×750.0×360.0)=4003.6mm2承台底部实际选用钢筋为：钢筋直径18.0mm，钢筋间距为200mm,承台底部选择钢筋配筋面积为A s0 = 3.14×182/4 × Int(4000/200)=5089mm2选择钢筋配筋面积大于计算需要配筋面积，满足要求!推荐参考配筋方案为：钢筋直径为18mm，钢筋间距为200mm，配筋面积为5089mm2顶部配筋计算:αs=652.46×106/(1.000×14.300×4000.000×7502)=0.020279ξ=1-(1-2×0.020279)0.5=0.020488γs=1-0.020488/2=0.989756A s=652.46×106/(0.989756×750.0×360.0)=2441.5mm2承台顶部实际选用钢筋为：钢筋直径16mm，钢筋间距为200mm,承台顶部实际配筋面积为A s0 = 3.14×162/4 × Int(4000/200)=4021mm2实际配筋面积大于计算需要配筋面积，满足要求!五. 承台剪切计算最大剪力设计值： V=1155.24kNmax依据《混凝土结构设计规范》(GB50010-2010)的第6.3.4条。

我们考虑承台配置箍筋的情况，斜截面受剪承载力满足下面公式：式中λ──计算截面的剪跨比,λ=1.500f t──混凝土轴心抗拉强度设计值，f t=1.430N/mm2；b──承台的计算宽度，b=4000mm；h0──承台计算截面处的计算高度，h0=750mm；f y──钢筋受拉强度设计值，f y=360N/mm2；S──箍筋的间距，S=200mm。

经过计算承台已满足抗剪要求，只需构造配箍筋!六. 承台受冲切验算角桩轴线位于塔机塔身柱的冲切破坏锥体以内，且承台高度符合构造要求，故可不进行承台角桩冲切承载力验算七. 桩身承载力验算桩身承载力计算依据《建筑桩基技术规范》(JGJ94-2008)的第5.8.2条根据第二步的计算方案可以得到桩的轴向压力设计值，取其中最大值N=1.35×935.73=1263.24kN 桩顶轴向压力设计值应满足下面的公式：其中Ψc──基桩成桩工艺系数，取0.85f c──混凝土轴心抗压强度设计值，f c=35.9N/mm2；A ps──桩身截面面积，A ps=88829mm2。

桩身受拉计算，依据《建筑桩基技术规范》JGJ94-2008 第5.8.7条受拉承载力计算，最大拉力 N=1.35×Q kmin=-601.20kN经过计算得到受拉钢筋截面面积 A s=1382.066mm2。

由于桩的最小配筋率为0.45%，计算得最小配筋面积为400mm2综上所述，全部纵向钢筋面积1382mm2实际选用钢筋为：钢筋直径22mm，钢筋根数为15桩实际配筋面积为A s0 = 3.14×222/4 × 15=5702mm2实际配筋面积大于计算需要配筋面积，满足要求!八. 桩竖向承载力验算依据《塔式起重机混凝土基础工程技术规程》(JGJ/T 187-2019)的第6.3.3和6.3.4条轴心竖向力作用下，Q k=260.20kN；偏心竖向力作用下，Q kmax=935.73kN桩基竖向承载力必须满足以下两式：单桩竖向承载力特征值按下式计算：其中 R a──单桩竖向承载力特征值；q sik──第i层岩石的桩侧阻力特征值；按下表取值；q pa──桩端端阻力特征值，按下表取值；u──桩身的周长，u=1.57m；A p──桩端面积,取A p=0.20m2；l i──第i层土层的厚度,取值如下表；厚度及侧阻力标准值表如下:最大压力验算:R a=1.57×(1.04×10+4.58×35+2.5×11+4.81×40+2.07×55)+950×0.20=978.92kN由于: R a = 978.92 > Q k = 260.20,最大压力验算满足要求!由于: 1.2R a = 1174.71 > Q kmax = 935.73,最大压力验算满足要求!九. 桩的抗拔承载力验算依据《塔式起重机混凝土基础工程技术规程》(JGJ/T 187-2019)的第6.3.5条偏心竖向力作用下，Q kmin=-445.33kN桩基竖向承载力抗拔必须满足以下两式：式中 G p──桩身的重力标准值，水下部分按浮重度计；λi──抗拔系数；R a=1.57×(0.700×1.04×10+0.750×4.58×35+0.700×2.5×11+0.700×4.81×40+0.700×2.07×55)=595.709kNG p=0.20×15×25=73.631kN由于: 595.71+73.63 >= 445.33，抗拔承载力满足要求!塔吊计算满足要求！。

合集下载

四桩塔吊基础市政方案

四桩塔吊基础市政方案

苏州市政设计院园区新建办公楼工程塔吊基础方案苏州第一建筑集团有限公司一公司苏州市政设计院新建园区办公楼塔吊基础方案拟建苏州市政设计院新建园区办公楼地下二层，地上七层，建筑面积14509.73m2 ，建筑最大高度29.8m，±0.000相当于85国家高程3.450m，地下室桩承台基础埋深-9.55m，考虑到基坑支护做好后，基坑东、西、北三侧距离用地红线只有2.5米左右，故而只能将塔吊放在基坑南侧的基坑围护外侧，同时利用桩基将塔吊抬起与自然地坪起，方便塔吊的安全管理。

考虑到基坑安全，计算时塔吊桩基不仅承担塔吊基础传来的荷载，还承受基坑外侧的土压力，以免基坑失稳后造成塔吊的倾覆。

塔吊基础采用桩基础，使用基坑支护立柱灌注桩，桩径为800，桩长27m，以⑥粉质粘土夹粉土为持力层，桩伸入承台50mm，工程地质情况详见《苏州市市政工程设计院有限责任公司园区办公楼区岩土工程详细勘查报告》（报告编号：ZY2010-109(K)）塔吊基础特征详见下表一、参数信息：塔吊型号：QTZ60，塔吊起升高度H：40m，塔身宽度B：1.618m 基础承台宽度Bc：5.0m基础承台厚度Hc：1.35m 钢筋级别:II级钢桩径：0.8m 桩间距a：3.4m承台混凝土的保护层厚度：50mm 承台混凝土强度等级：C30 塔吊的倾覆弯矩：2150KN·m塔吊传给基础的竖直力：450KN塔吊传给基础的水平力为：70KN 桩长：27m桩身混凝土等级：C40 桩身混凝土保护层厚度：40mm二、桩长验算Nk=450KN; Mky'=2150KN;Vkx=70KN塔吊传给承台的弯矩：Mky=2150+70*1.35=2244.5KN ·m 承台自重：Gk=5*5*1.35*25=843.75KN 轴心力作用下:=(843.75+450)/4=323.4KN 在偏心竖向力作用下:＝323.4+2244.5*1.7/(4*1.7*1.7)=653.5KN＝323.4-2244.5*1.7/(4*1.7*1.7)=-6.7KN Q3k ＝Q1k ; Q4k ＝ Q2k 式中Xi,Yi ──单桩相对承台中心轴的XY 方向距离桩承载力计算依据《建筑桩基技术规范》(JGJ94-2008)的第5.2.2条； 单桩竖向承载力特征值按下面的公式计算：其中 Ra ──单桩竖向承载力特征值； K ──安全系数，取K=2；uk Q ──单桩竖向承载力标准值；SK PK UK Q Q Q +=Sk Q ──单桩总极限侧阻力标准值:∑⋅=i sik SKl q u Quka Q KR 1=)X X M Y Y M n G F Qi 2i i yk 2i i xk K K k ∑∑⋅+⋅±+=（22i ii i 1Y x X y n ∑∑⋅-⋅++=Y M X M G F Q K K K K K ∑∑⋅+⋅-+=2ixk 2i yk K K 2K Y M X M n G F Q Yi Xi n G F Q K K K +=pk Q ──单桩总极限端阻力标准值:p pk PK A q Q ⋅=sk q ──桩侧第i 层土的极限侧阻力标准值； pk q ──极限端阻力标准值；u ──桩身的周长，u =3.14*0.8=2.512mP A ──桩端面积,取P A =3.14*0.4*0.4=0.5024m 2；i l ──第i 层土层的厚度； 各土层厚度及阻力标准值如下表:说明：根据经验灌注桩的极限侧阻力标准值略比预制桩的极限侧阻力标准值小，表中灌注桩的极限侧阻力标准值为经验值。

四桩基础计算书

四桩基础计算书

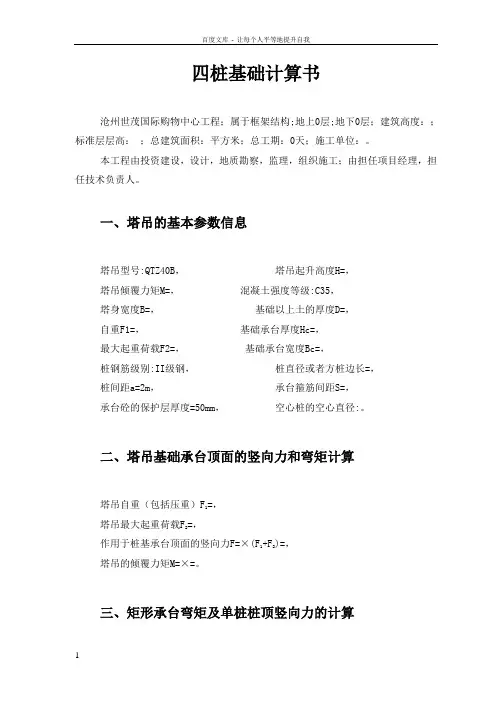

四桩基础计算书沧州世茂国际购物中心工程；属于框架结构;地上0层;地下0层；建筑高度：；标准层层高：；总建筑面积：平方米；总工期：0天；施工单位：。
