发电机检修操作规程

华能玉环电厂企业标准

THDF 125/67型

汽轮发电机检修规程

华能玉环电厂 发布 目次

1．范围„„„„„„„„„„„„„„„„„„„„„„„„„„„„„„„„„„„„1

2.规范性引用文件„„„„„„„„„„„„„„„„„„„„„„„„„„„„„„„1

3.术语和定义„„„„„„„„„„„„„„„„„„„„„„„„„„„„„„„„„1

4.设备主要技术规范„„„„„„„„„„„„„„„„„„„„„„„„„„„„„„2

4.1发电机技术数据„„„„„„„„„„„„„„„„„„„„„„„„„„„„„„2

4.2发电机励磁系统技术数据„„„„„„„„„„„„„„„„„„„„„„„„„„4

4.3发电机各部件尺寸„„„„„„„„„„„„„„„„„„„„„„„„„„„„„4

4.4发电机各部件材质„„„„„„„„„„„„„„„„„„„„„„„„„„„„„5

4.5发电机运行值、设定值„„„„„„„„„„„„„„„„„„„„„„„„„„„5

5. 发电机检修周期和项目 „„„„„„„„„„„„„„„„„„„„„„„„„„„7

5.1检修周期和工期„„„„„„„„„„„„„„„„„„„„„„„„„„„„„„7

5.2检修项目„„„„„„„„„„„„„„„„„„„„„„„„„„„„„„„„„8

6. 发电机检修工艺和质量要求 „„„„„„„„„„„„„„„„„„„„„„„„ 10

6.1 发电机检修的一般要求„„„„„„„„„„„„„„„„„„„„„„„„„„ 10

6.2 发电机解体步骤及工艺要求„„„„„„„„„„„„„„„„„„„„„„„„ 10

6.3 发电机回装 „„„„„„„„„„„„„„„„„„„„„„„„„„„„„„„27

6.4 发电机气密性试验„„„„„„„„„„„„„„„„„„„„„„„„„„„„ 28

6.5 大修后的电气试验„„„„„„„„„„„„„„„„„„„„„„„„„„„„ 30

25WM电站

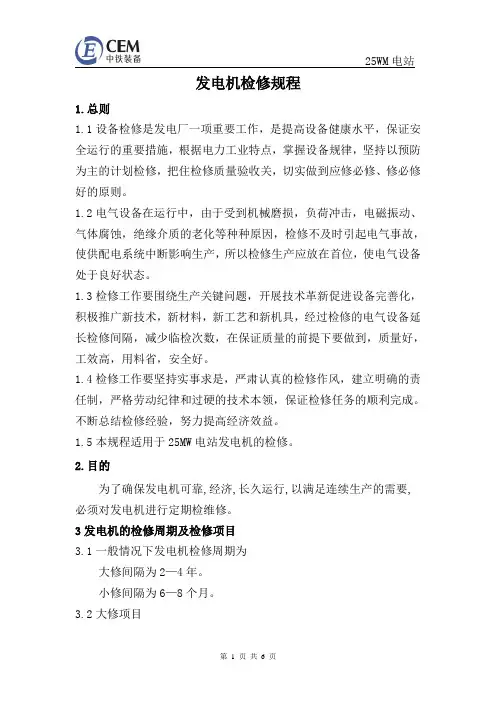

第 1 页 共 6 页 发电机检修规程

1.总则

1.1设备检修是发电厂一项重要工作，是提高设备健康水平，保证安全运行的重要措施，根据电力工业特点，掌握设备规律，坚持以预防为主的计划检修，把住检修质量验收关，切实做到应修必修、修必修好的原则。

1.2电气设备在运行中，由于受到机械磨损，负荷冲击，电磁振动、气体腐蚀，绝缘介质的老化等种种原因，检修不及时引起电气事故，使供配电系统中断影响生产，所以检修生产应放在首位，使电气设备处于良好状态。

1.3检修工作要围绕生产关键问题，开展技术革新促进设备完善化，积极推广新技术，新材料，新工艺和新机具，经过检修的电气设备延长检修间隔，减少临检次数，在保证质量的前提下要做到，质量好，工效高，用料省，安全好。

1.4检修工作要坚持实事求是，严肃认真的检修作风，建立明确的责任制，严格劳动纪律和过硬的技术本领，保证检修任务的顺利完成。不断总结检修经验，努力提高经济效益。

1.5本规程适用于25MW电站发电机的检修。

2.目的

为了确保发电机可靠,经济,长久运行,以满足连续生产的需要,必须对发电机进行定期检维修。

3发电机的检修周期及检修项目

3.1一般情况下发电机检修周期为

大修间隔为2—4年。

小修间隔为6—8个月。

3.2大修项目 25WM电站

第 2 页 共 6 页 3.2.1发电机解体（抽转子）。

3.2.2检修发电机定子。

3.2.3检修发电机转子。

3.2.4检修发电机通风道。

3.2.5发电机组装（装转子）。

3.2.6检修发电机励磁系统。

3.2.7检修出口母线、发电机小间的设备。

3.3小修项目

3.3.1清理，检查励磁系统。

3.3.2清理，检查冷却系统。

3.3.3清理，检查出口母线发电机小间设备。

3.3.4清理，检查电缆及开关等设备。

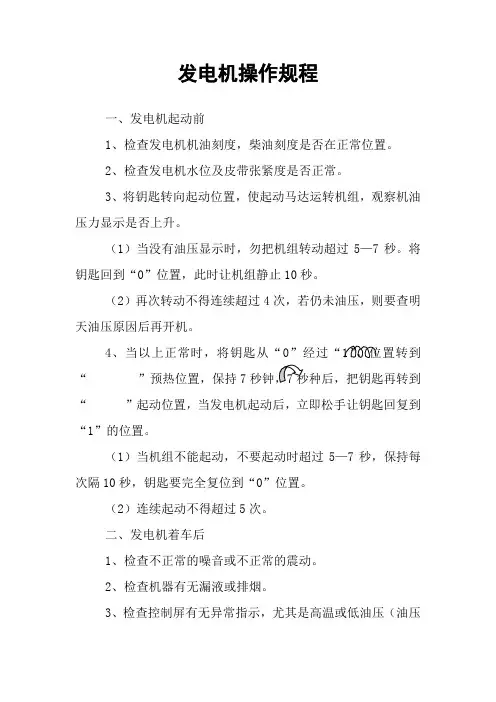

发电机操作规程

一、发电机起动前

1、检查发电机机油刻度，柴油刻度是否在正常位置。

2、检查发电机水位及皮带张紧度是否正常。

3、将钥匙转向起动位置，使起动马达运转机组，观察机油压力显示是否上升。

（1）当没有油压显示时，勿把机组转动超过5—7秒。将钥匙回到“0”位置，此时让机组静止10秒。

（2）再次转动不得连续超过4次，若仍未油压，则要查明天油压原因后再开机。

4、当以上正常时，将钥匙从“0”经过“1”，位置转到“ ”预热位置，保持7秒钟，7秒种后，把钥匙再转到“ ”起动位置，当发电机起动后，立即松手让钥匙回复到“1”的位置。

（1）当机组不能起动，不要起动时超过5—7秒，保持每次隔10秒，钥匙要完全复位到“0”位置。

（2）连续起动不得超过5次。

二、发电机着车后

1、检查不正常的噪音或不正常的震动。

2、检查机器有无漏液或排烟。

3、检查控制屏有无异常指示，尤其是高温或低油压（油压大约在发电机发动后10秒种进入正常）。

4、从控制屏检查输出电压和频率，若无异常，接上负载开关供电。

三、停电

1、先将发电机输出断路开关板下“OFF”位置，让发电机在无负荷情况下运转几分种，以便冷却。

2、将钥匙转回“0”位置，发电机停止工作。

四、注意事项

1、把钥匙转向“0”位置，任何时候都可以停机。

2、显示器有任何错误显示，柴油机将不会着车，把钥匙转回“0”位重置警告，检查出错误之后，再试行起动。

3、当发电机温度低于20℃时，负载量可以输出额定输出功率50%，当发电机温度在80℃时，负载量可以输出70—100%。

五、警告事项

1、在发油机正在运行时，钥匙不要转到“ ”预热位置或“ ”起动位置。

2、在多次起动不着车时，未燃烧的油气将聚集在排气系统，把排气管输出一节的接头拧开，让未燃油气散去，一旦当未燃气体（白色烟雾）消失，而导致打火失败的原因已校正，则可重新装好排气管再重新起动步骤。

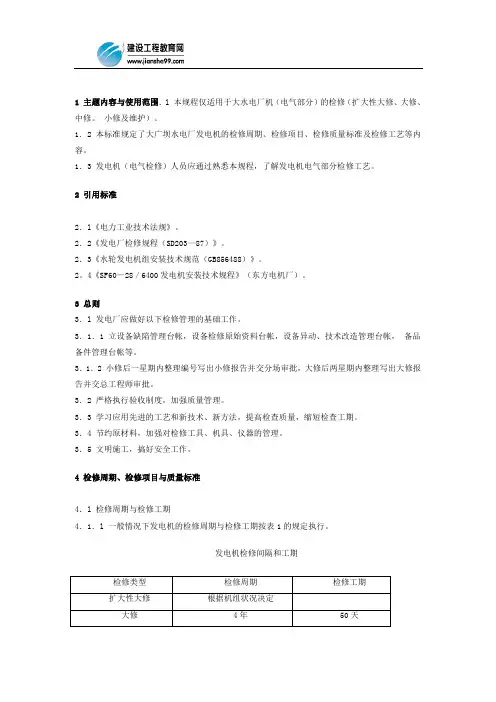

1 主题内容与使用范围．l 本规程仅适用于大水电厂机（电气部分）的检修（扩大性大修、大修、中修。 小修及维护）。

1．2本标准规定了大广坝水电厂发电机的检修周期、检修项目、检修质量标准及检修工艺等内容。

1．3 发电机（电气检修）人员应通过熟悉本规程，了解发电机电气部分检修工艺。

2 引用标准

2．l《电力工业技术法规》。

2．2《发电厂检修规程（SD203—87）》。

2．3《水轮发电机组安装技术规范（GB856488）》。

2。4《SF60－28／6400发电机安装技术规程》（东方电机厂）。

3 总则

3．l 发电厂应做好以下检修管理的基础工作。

3．1．1 立设备缺陷管理台帐，设备检修原始资料台帐，设备异动、技术改造管理台帐， 备品备件管理台帐等。

3．1．2 小修后一星期内整理编号写出小修报告并交分场审批，大修后两星期内整理写出大修报告并交总工程师审批。

3．2 严格执行验收制度，加强质量管理。

3．3 学习应用先进的工艺和新技术、新方法，提高检查质量，缩短检查工期。

3．4 节约原材料，加强对检修工具、机具、仪器的管理。

3．5 文明施工，搞好安全工作。

4 检修周期、检修项目与质量标准

4．l 检修周期与检修工期

4．1．l 一般情况下发电机的检修周期与检修工期按表1的规定执行。

发电机检修间隔和工期

检修类型 检修周期 检修工期

扩大性大修 根据机组状况决定

大修 4年 50天

小修 半年 10天

巡回检查 1周 1天

4．1．2 对于表1规定的执行，可根据发电机不同技术状态区别对待，需要延长或缩短检修周期，参照《发电厂检修规程》第2．1．2条执行。

4．2 检修前的准备工作

4．2．1 大修前由分场、班组完成下列准备工作。

4．2．2 根据运行中所发现的缺陷以及大修中所需要的技术改造项目来确定大修工作进度表，并且拆除检修设备后，根据设备实际情况再进行调查。
